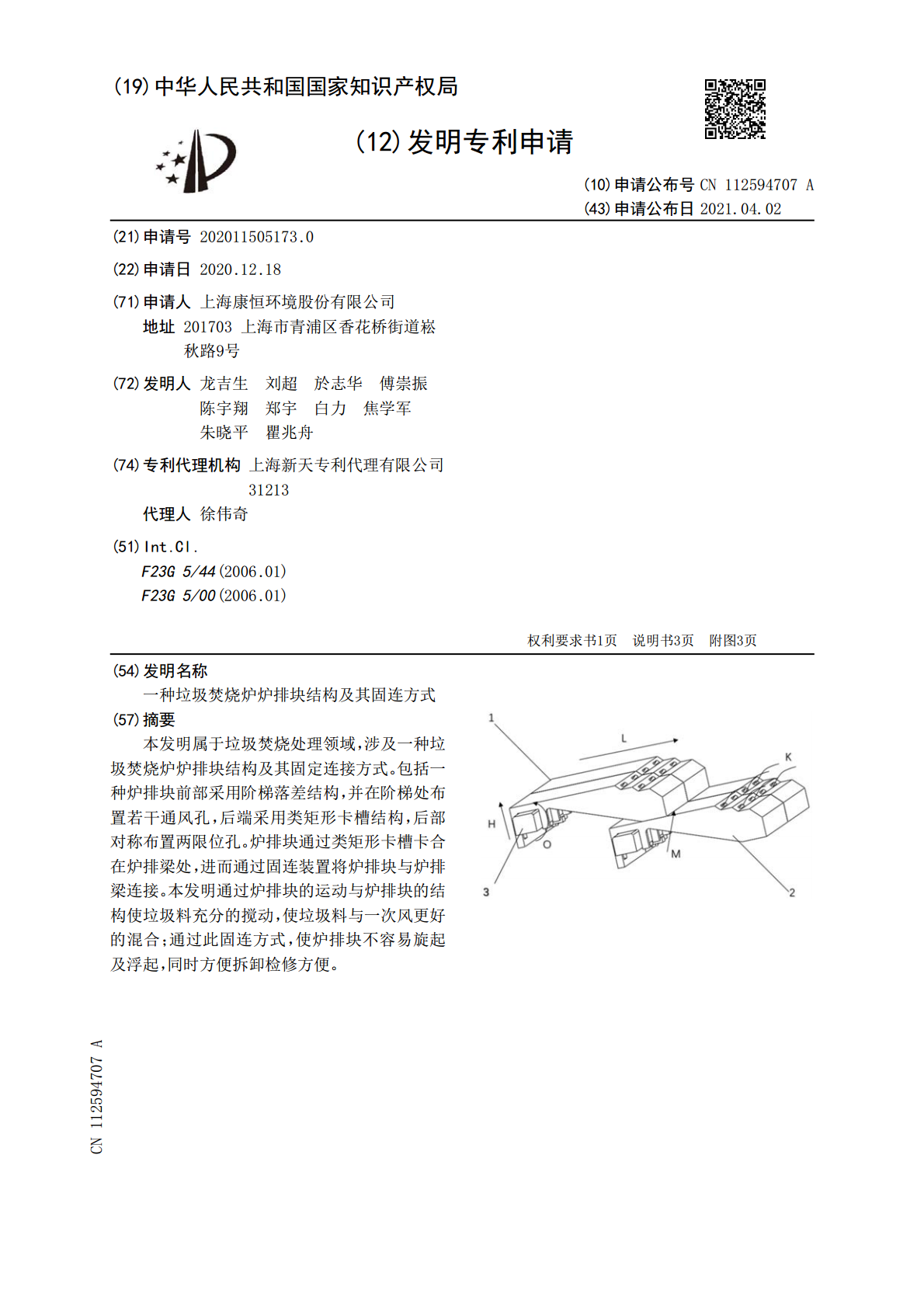

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112594707A(43)申请公布日2021.04.02(21)申请号202011505173.0(22)申请日2020.12.18(71)申请人上海康恒环境股份有限公司地址201703上海市青浦区香花桥街道崧秋路9号(72)发明人龙吉生刘超於志华傅崇振陈宇翔郑宇白力焦学军朱晓平瞿兆舟(74)专利代理机构上海新天专利代理有限公司31213代理人徐伟奇(51)Int.Cl.F23G5/44(2006.01)F23G5/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种垃圾焚烧炉炉排块结构及其固连方式(57)摘要本发明属于垃圾焚烧处理领域，涉及一种垃圾焚烧炉炉排块结构及其固定连接方式。包括一种炉排块前部采用阶梯落差结构，并在阶梯处布置若干通风孔，后端采用类矩形卡槽结构，后部对称布置两限位孔。炉排块通过类矩形卡槽卡合在炉排梁处，进而通过固连装置将炉排块与炉排梁连接。本发明通过炉排块的运动与炉排块的结构使垃圾料充分的搅动，使垃圾料与一次风更好的混合；通过此固连方式，使炉排块不容易旋起及浮起，同时方便拆卸检修方便。CN112594707ACN112594707A权利要求书1/1页1.一种垃圾焚烧炉炉排块结构及其固连方式，其特征在于，包括活动炉排块、固定炉排块、固连装置和炉排梁；固定炉排块与活动炉排块阶梯方向交替布置，多个炉排块卡合在炉排梁上，并排布置成一行形成固定炉排行与活动炉排行；相邻炉排块通过固连装置相连接，固连装置固定在炉排梁上。2.根据权利要求1所述的一种垃圾焚烧炉炉排块结构及其固连方式，其特征在于，炉排块前半部采用阶梯落差结构。3.根据权利要求1所述的一种垃圾焚烧炉炉排块结构及其固连方式，其特征在于，炉排块阶梯处对称布置若干通风孔，优选于对称布置两处通风孔。4.根据权利要求1所述的一种垃圾焚烧炉炉排块结构及其固连方式，其特征在于，炉排块后部对称布置两处限位孔。5.根据权利要求1所述的一种垃圾焚烧炉炉排块结构及其固连方式，其特征在于，炉排块后半部采用类矩形卡槽结构。6.根据权利要求1所述的一种垃圾焚烧炉炉排块结构及其固连方式，其特征在于，炉排梁为贴合炉排块设计，横截面采用类矩形设计。7.根据权利要求1所述的一种垃圾焚烧炉炉排块结构及其固连方式，其特征在于，固连装置卡合在相邻炉排块上的限位孔中连接炉排块，固连装置通过螺栓螺母与炉排梁相连接。2CN112594707A说明书1/3页一种垃圾焚烧炉炉排块结构及其固连方式技术领域[0001]本发明属于垃圾焚烧处理领域，涉及一种垃圾焚烧炉炉排块结构及其固定连接方式。背景技术[0002]随着城市化的进行，垃圾处理的不断攀升，对垃圾处理的要求也越来越高。垃圾焚烧处理是目前世界各国普遍采取的垃圾处理方法。能够有效的节约土地资源、垃圾减量化和资源化程度高，其中机械炉排炉是运用最广泛的垃圾焚烧技术。[0003]公知，现有的机械炉排炉通常采用往复式炉排结构，炉排由相间布置的固定炉排块和活动炉排块，它包括多个炉排块并排布置，从而形成一行或一列炉排块。[0004]在机械炉排炉中，通过活动炉排块与固定炉排块之间的相对位移，可以有效的对垃圾进行搅拌、移送等。因此需要炉排块能够保持长时间稳定的运行，才能使垃圾充分燃烧。但因炉排块长期暴漏在高温、腐蚀的环境中，炉排块的材质通常选择铸钢，为确保炉排块能长期稳定运行，需要合理的结构设计，避免铸件的内应力而损坏。[0005]针对行动往复式机械炉排，活动炉排块与固定炉排块交迭布置，炉排块在垃圾输送方向以阶梯形式上下叠置。垃圾料中不可避免存在高熔点硬异物，在活动炉排块与固定炉排块相对滑动的过程中，垃圾料被移送、搅动，硬异物在活动炉排块与固定炉排块间堆积。有时硬物会以楔状地咬入炉排块间隙中，活动炉排块来回移动，导致炉排块旋转翘起、平移浮起等。[0006]同时，为保证垃圾的可以持续不断的燃烧分解，使垃圾的可燃成分彻底分解，炉排块的结构形式也需使垃圾能够有效的搅动、翻动。为保证垃圾的充分燃烧，需要提供充足氧气，因此炉排块应合理的布置通风孔，保证一次风可以顺利的通过，与垃圾料充分的接触。发明内容[0007]本发明的目的克服上述现有的问题点，提出了一种结构合理的垃圾焚烧炉炉排块。[0008]另外，提供了一种避免硬异物卡涉，防止炉排块旋转翘起、平移浮起的炉排块固连方式。[0009]另外，提供了一种更有利于垃圾翻转、搅拌，更有利于垃圾料燃烧的炉排块。[0010]本发明的具体技术方案是：一种垃圾焚烧炉炉排块结构及其固连方式，其特点是，包括活动炉排块、固定炉排块、固连装置和炉排梁；固定炉排块与活动炉排块阶梯方向交替布置，多个炉排块卡合在炉排梁上，并排布置成一行形成固定炉排行与活动炉排行；相
