一种梯度变温式垃圾热解方法.pdf

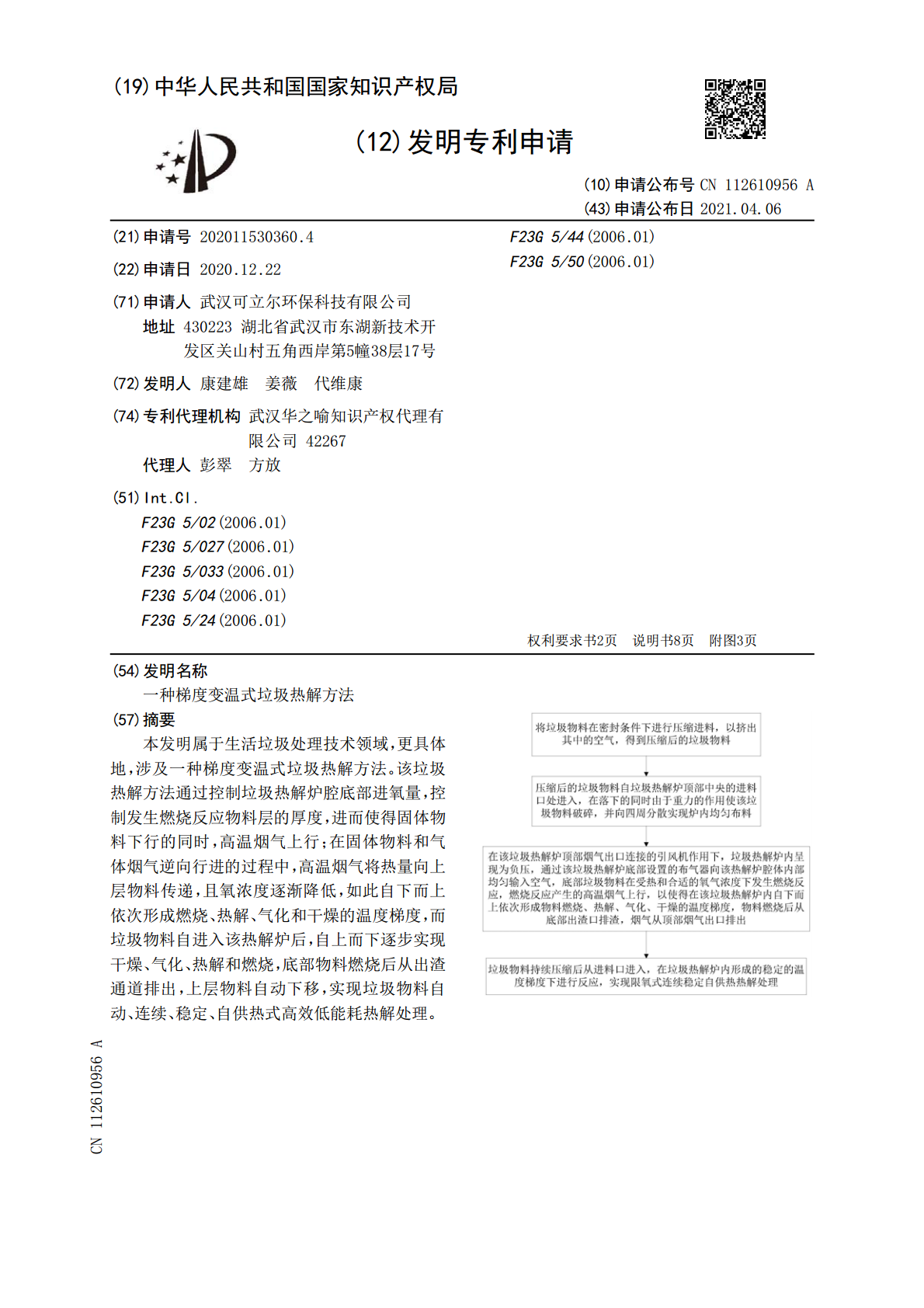

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112610956A(43)申请公布日2021.04.06(21)申请号202011530360.4F23G5/44(2006.01)(22)申请日2020.12.22F23G5/50(2006.01)(71)申请人武汉可立尔环保科技有限公司地址430223湖北省武汉市东湖新技术开发区关山村五角西岸第5幢38层17号(72)发明人康建雄姜薇代维康(74)专利代理机构武汉华之喻知识产权代理有限公司42267代理人彭翠方放(51)Int.Cl.F23G5/02(2006.01)F23G5/027(2006.01)F23G5/033(2006.01)F23G5/04(2006.01)F23G5/24(2006.01)权利要求书2页说明书8页附图3页(54)发明名称一种梯度变温式垃圾热解方法(57)摘要本发明属于生活垃圾处理技术领域，更具体地，涉及一种梯度变温式垃圾热解方法。该垃圾热解方法通过控制垃圾热解炉腔底部进氧量，控制发生燃烧反应物料层的厚度，进而使得固体物料下行的同时，高温烟气上行；在固体物料和气体烟气逆向行进的过程中，高温烟气将热量向上层物料传递，且氧浓度逐渐降低，如此自下而上依次形成燃烧、热解、气化和干燥的温度梯度，而垃圾物料自进入该热解炉后，自上而下逐步实现干燥、气化、热解和燃烧，底部物料燃烧后从出渣通道排出，上层物料自动下移，实现垃圾物料自动、连续、稳定、自供热式高效低能耗热解处理。CN112610956ACN112610956A权利要求书1/2页1.一种梯度变温式垃圾热解方法，其特征在于，包括如下步骤：(1)将垃圾物料在密封条件下进行压缩进料，以挤出其中的空气，得到压缩后的垃圾物料；(2)所述压缩后的垃圾物料自垃圾热解炉顶部中央的进料口处进入，在落下的同时由于重力的作用使该垃圾物料分散，并向四周扩散实现均匀布料；(3)通过该垃圾热解炉底部设置的布气器向该热解炉腔体内部均匀输入空气，底部垃圾物料在受热和合适的氧气浓度下发生燃烧反应，在该垃圾热解炉顶部烟气出口连接的引风机作用下，燃烧反应产生的高温烟气上行，将热量传递给上部物料，进而使该垃圾热解炉内自下而上依次形成物料燃烧、热解气化和干燥的温度梯度，直至最终烟气从垃圾热解炉顶部的烟气出口排出；下部物料燃烧后产生的渣料自底部出渣口排出，使得上部物料进一步下移发生燃烧反应；(4)垃圾物料持续压缩后从进料口进入，在该垃圾热解炉内形成的稳定的温度梯度下进行反应，实现限氧式连续稳定自供热热解处理。2.如权利要求1所述的垃圾热解方法，其特征在于，步骤(1)具体为：在全密封条件下，将储存在储料室的垃圾物料通过耙机转运至传送带，利用该传送带将垃圾物料传送至密封推料器中，该密封推料器连接垃圾热解燃烧炉的进料口，利用该密封推料器对垃圾物料进行压缩，挤出垃圾物料中的空气。3.如权利要求2所述的垃圾热解方法，其特征在于，所述储料室、耙机、传送带以及密封推料器均由外部密封罩罩住实现密封，以防止异味扩散。4.如权利要求1所述的垃圾热解方法，其特征在于，所述垃圾热解炉为柱体空腔结构，其高度与横截面积之比为0.8～2:1。5.如权利要求1所述的垃圾热解方法，其特征在于，所述进料口与该垃圾热解炉内堆放的物料顶部的距离不小于该垃圾热解炉高度的五分之一。6.如权利要求1所述的垃圾处理方法，其特征在于，所述进料口正下方还设置有伞骨式布料器，该伞骨式布料器包含杆状主支骨和围绕该主支骨斜向下均匀布设的杆状副支骨；该伞骨式布料器用于使物料下落时受到阻挡和撞击作用而均匀分散，实现在炉内均匀布料。7.如权利要求1所述的垃圾处理方法，其特征在于，所述伞骨式布料器与进料口之间的距离为该垃圾热解炉高度的八分之一至十分之一。8.如权利要求1所述的垃圾热解方法，其特征在于，所述布气器为由若干根均匀布设于该垃圾热解炉底部的L型进气管组成，每一根该L型进气管一端竖直向上平行于该垃圾热解炉炉身，且其顶部密封，其侧壁开设有斜向下方向的进气孔，另一端穿过该垃圾热解炉炉壁垂直引出，且与外界空气相连通；工作时，利用该炉体顶部烟气出口连接的引风机抽气，使该炉体内腔为负压，从而外部空气自该L型进气管位于炉体外部的一端进入，通过位于炉体内部的一端侧壁上开设的进气孔向该炉体内腔内均匀通入空气，随着顶部引风机的抽取，使得该炉体内部气体上行；该斜向下进气孔的设计，其目的在于避免燃烧产生的灰渣落下堵塞该进气孔。9.如权利要求1所述的垃圾热解方法，其特征在于，该垃圾热解炉内发生的燃烧反应为限氧反应，且通过所述布气器通入的氧气量为该垃圾热解炉内所有垃圾物料发生燃烧反应2CN112610956A权利要求书2/2页所需氧气量的0.2‑0.4倍。10.如权利要求1所述的垃圾热解方法，其特征在
