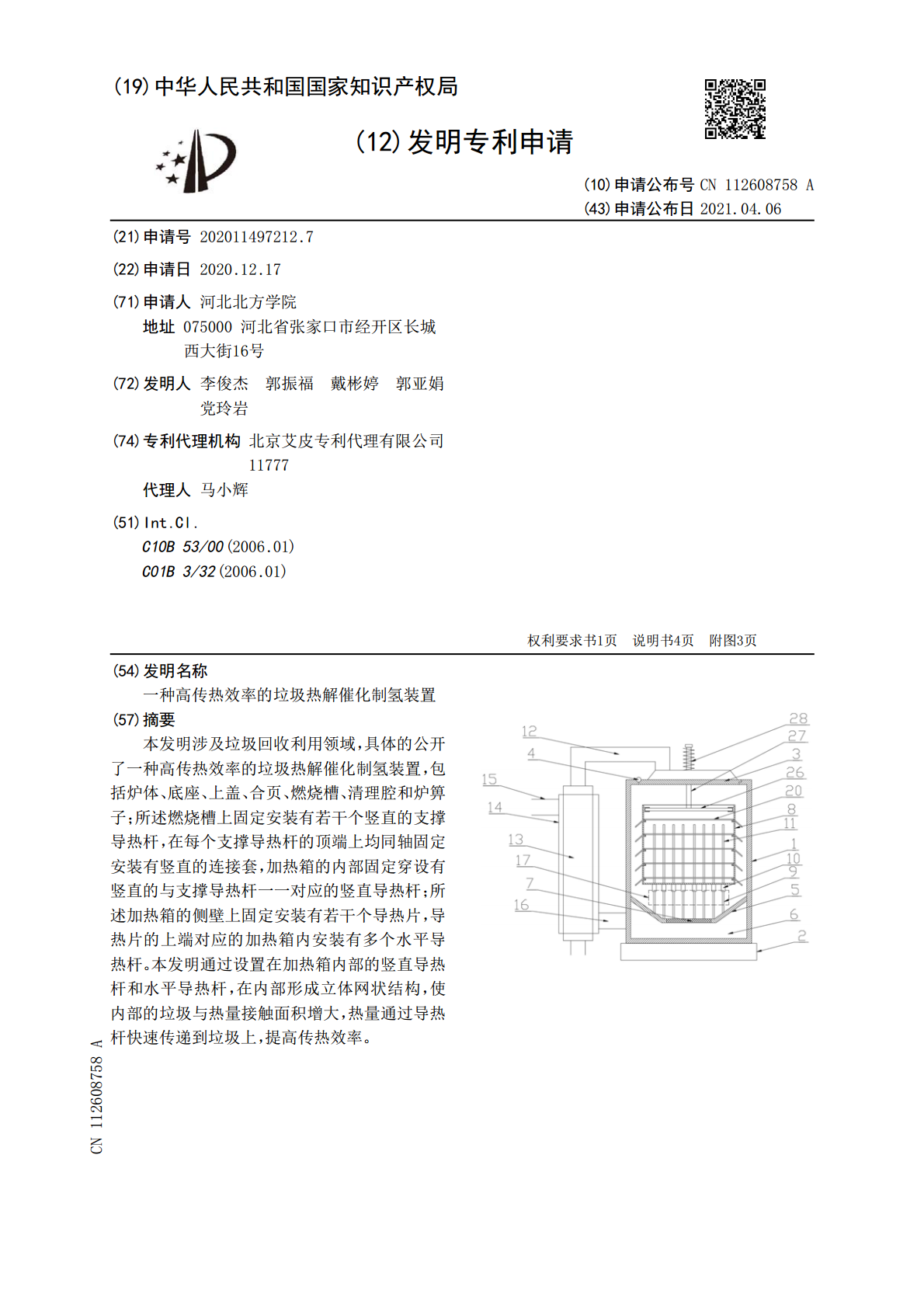

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112608758A(43)申请公布日2021.04.06(21)申请号202011497212.7(22)申请日2020.12.17(71)申请人河北北方学院地址075000河北省张家口市经开区长城西大街16号(72)发明人李俊杰郭振福戴彬婷郭亚娟党玲岩(74)专利代理机构北京艾皮专利代理有限公司11777代理人马小辉(51)Int.Cl.C10B53/00(2006.01)C01B3/32(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种高传热效率的垃圾热解催化制氢装置(57)摘要本发明涉及垃圾回收利用领域，具体的公开了一种高传热效率的垃圾热解催化制氢装置，包括炉体、底座、上盖、合页、燃烧槽、清理腔和炉箅子；所述燃烧槽上固定安装有若干个竖直的支撑导热杆，在每个支撑导热杆的顶端上均同轴固定安装有竖直的连接套，加热箱的内部固定穿设有竖直的与支撑导热杆一一对应的竖直导热杆；所述加热箱的侧壁上固定安装有若干个导热片，导热片的上端对应的加热箱内安装有多个水平导热杆。本发明通过设置在加热箱内部的竖直导热杆和水平导热杆，在内部形成立体网状结构，使内部的垃圾与热量接触面积增大，热量通过导热杆快速传递到垃圾上，提高传热效率。CN112608758ACN112608758A权利要求书1/1页1.一种高传热效率的垃圾热解催化制氢装置，包括炉体（1）、底座（2）、上盖（3）、合页（4）、燃烧槽（5）、清理腔（6）和炉箅子（7）；所述底座（2）固定在炉体（1）的底部上，上盖（3）设置在炉体（1）的顶部上，并且上盖（3）的一端通过合页（4）转动连接在炉体（1）上；所述炉体（1）内的下部固定安装有漏斗状结构的燃烧槽（5），燃烧槽（5）的底部嵌入安装有炉箅子（7），炉箅子（7）的下方设置为清理腔（6）；其特征在于，所述燃烧槽（5）上固定安装有若干个竖直的支撑导热杆（9），支撑导热杆（9）矩阵式均匀排列，并且所有的支撑导热杆（9）顶端在同一水平面上，在每个支撑导热杆（9）的顶端上均同轴固定安装有竖直的连接套（10），连接套（10）内为空心结构，并且开口朝上；在所述炉体（1）内还设置有加热箱（8），并且开口朝上，加热箱（8）的内部固定穿设有竖直的与支撑导热杆（9）一一对应的竖直导热杆（11），竖直导热杆（11）的下端从加热箱（8）的底部向下伸出，并且竖直导热杆（11）的下端间隙配合插入到连接套（10）内，支撑导热杆（9）、连接套（10）、竖直导热杆（11）的材质均相同，均为导热材料；所述加热箱（8）的侧壁上固定安装有若干个导热片（18），导热片（18）倾斜设置，导热片（18）的上端水平延伸到加热箱（8）的内部，导热片（18）的上端对应的加热箱（8）内安装有多个水平导热杆（20），多个水平导热杆（20）的两端均固定连接在安装块（21）上，安装块（21）可拆卸连接在导热片（18）的顶部，导热片（18）、水平导热杆（20）、安装块（21）的材质均相同，均为导热材料。2.根据权利要求1所述的一种高传热效率的垃圾热解催化制氢装置，其特征在于：所述上盖（3）内连通有排烟管（12），外端连通有换热管（13），换热管（13）的外侧套设套管（14），套管（14）内连通有进风管（15）和连通管（16），连通管（16）与清理腔（6）内连通。3.根据权利要求1所述的一种高传热效率的垃圾热解催化制氢装置，其特征在于：所述燃烧槽（5）的上方对应的炉体（1）侧壁上设置有填料门（17）。4.根据权利要求1所述的一种高传热效率的垃圾热解催化制氢装置，其特征在于：所述竖直导热杆（11）从加热箱（8）的底部伸出的长度与所述连接套（10）内部的长度相等。5.根据权利要求1所述的一种高传热效率的垃圾热解催化制氢装置，其特征在于：所述导热片（18）上开设有若干个导风孔（19）。6.根据权利要求5所述的一种高传热效率的垃圾热解催化制氢装置，其特征在于：所述安装块（21）通过卡槽扣在导热片（18）上。7.根据权利要求1‑6任一所述的一种高传热效率的垃圾热解催化制氢装置，其特征在于：所述加热箱（8）的顶部上固定安装有水平的连接板（22），连接板（22）的中心上开设有圆形的开口（23），在开口（23）的内壁上开设有一圈水平朝向的滑动槽（24），开口（23）的顶部上开设有多个向上贯穿连接板（22）的缺口（25），缺口（25）延伸到开口（23）的内部，所述开口（23）的中心上设置有竖直的滑动杆（27），滑动杆（27）的下端与滑动槽（24）平齐，滑动槽（24）的下端侧壁上固定安装有与缺口（25）一一对应的支撑杆（26），支撑杆（26）的末端上固定连接有与缺口（25）配合的滑动块（29），滑动块（29）的高度小于滑动槽（
