一种用于CFB锅炉的新型外置式换热器.pdf

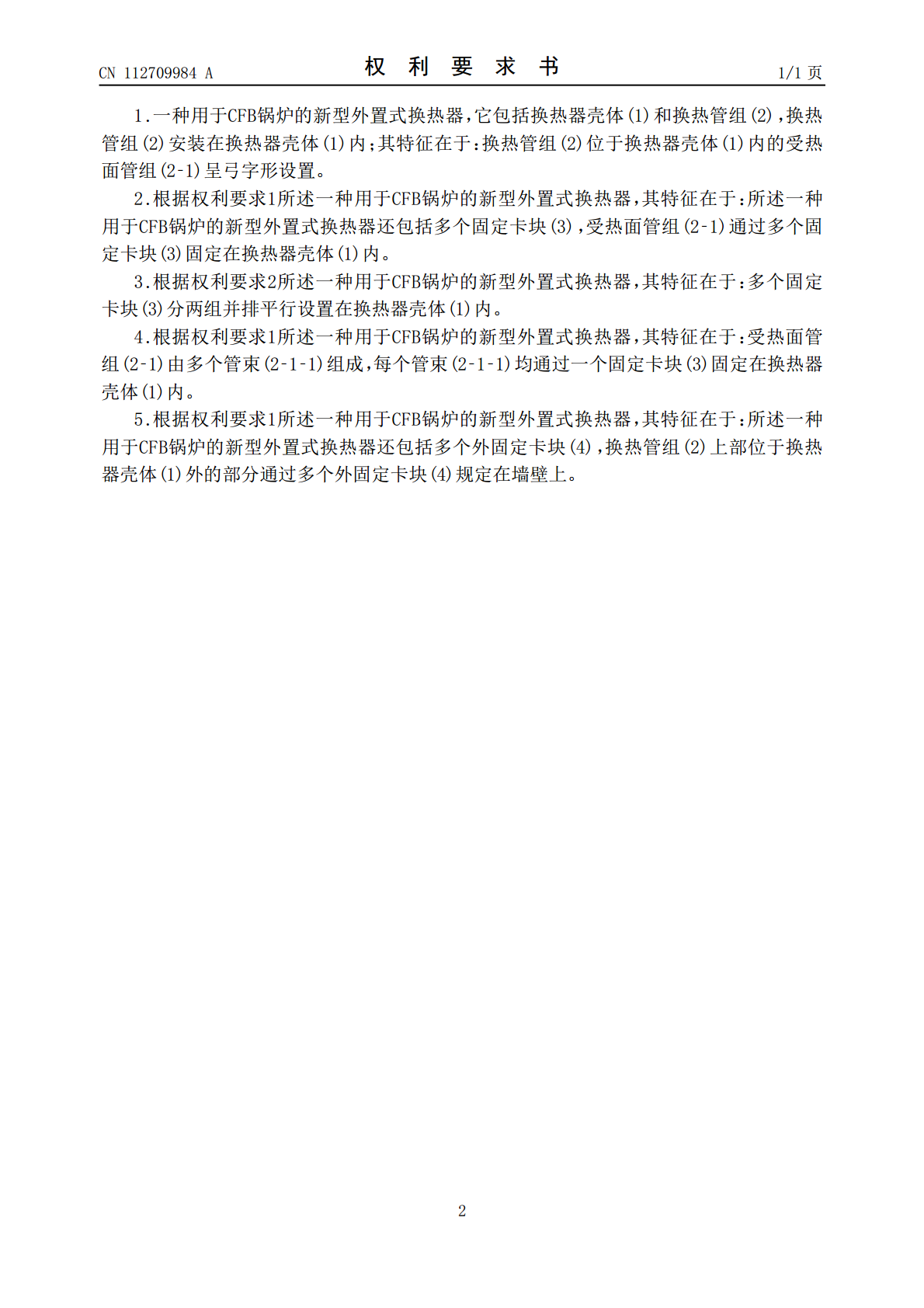

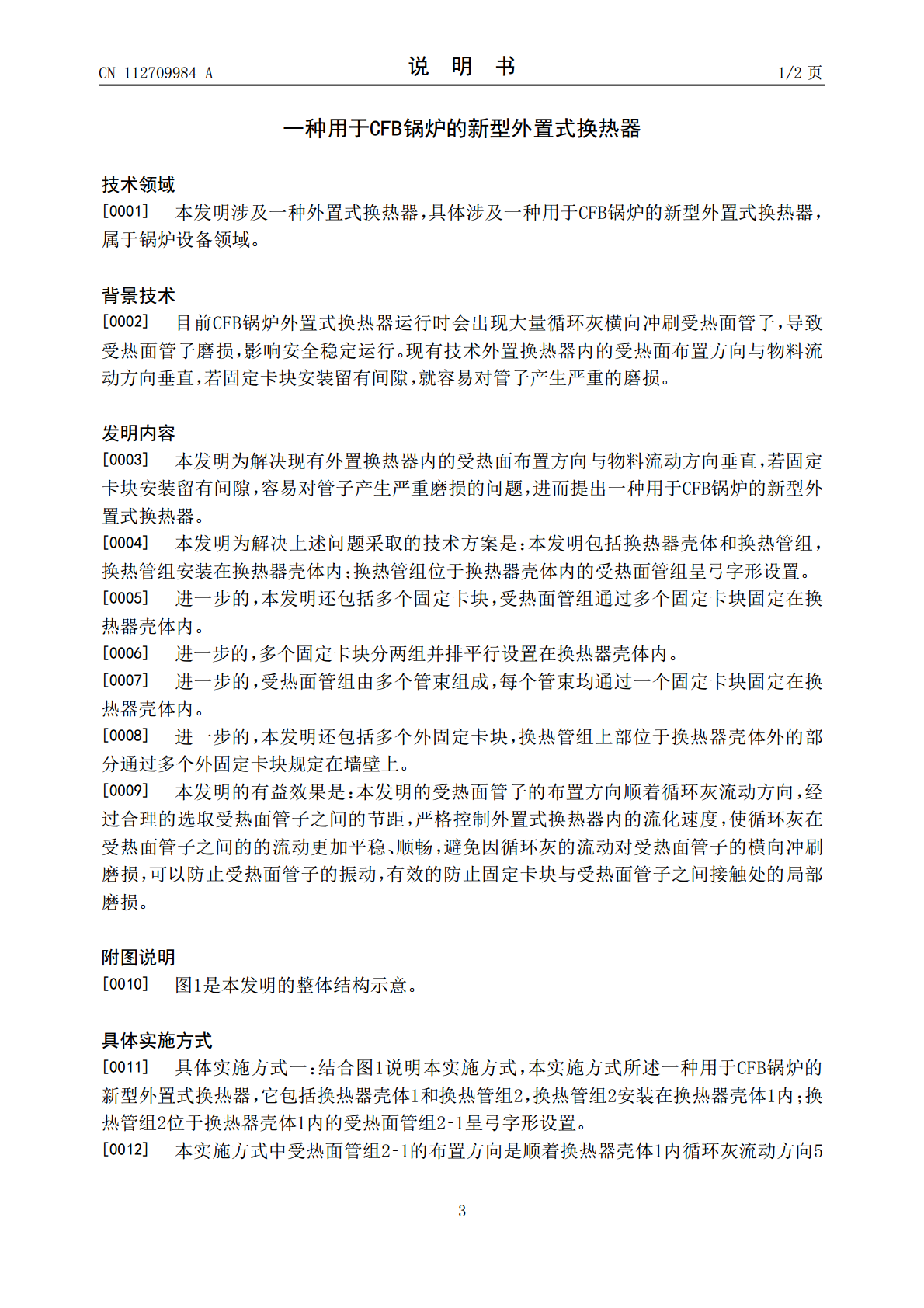

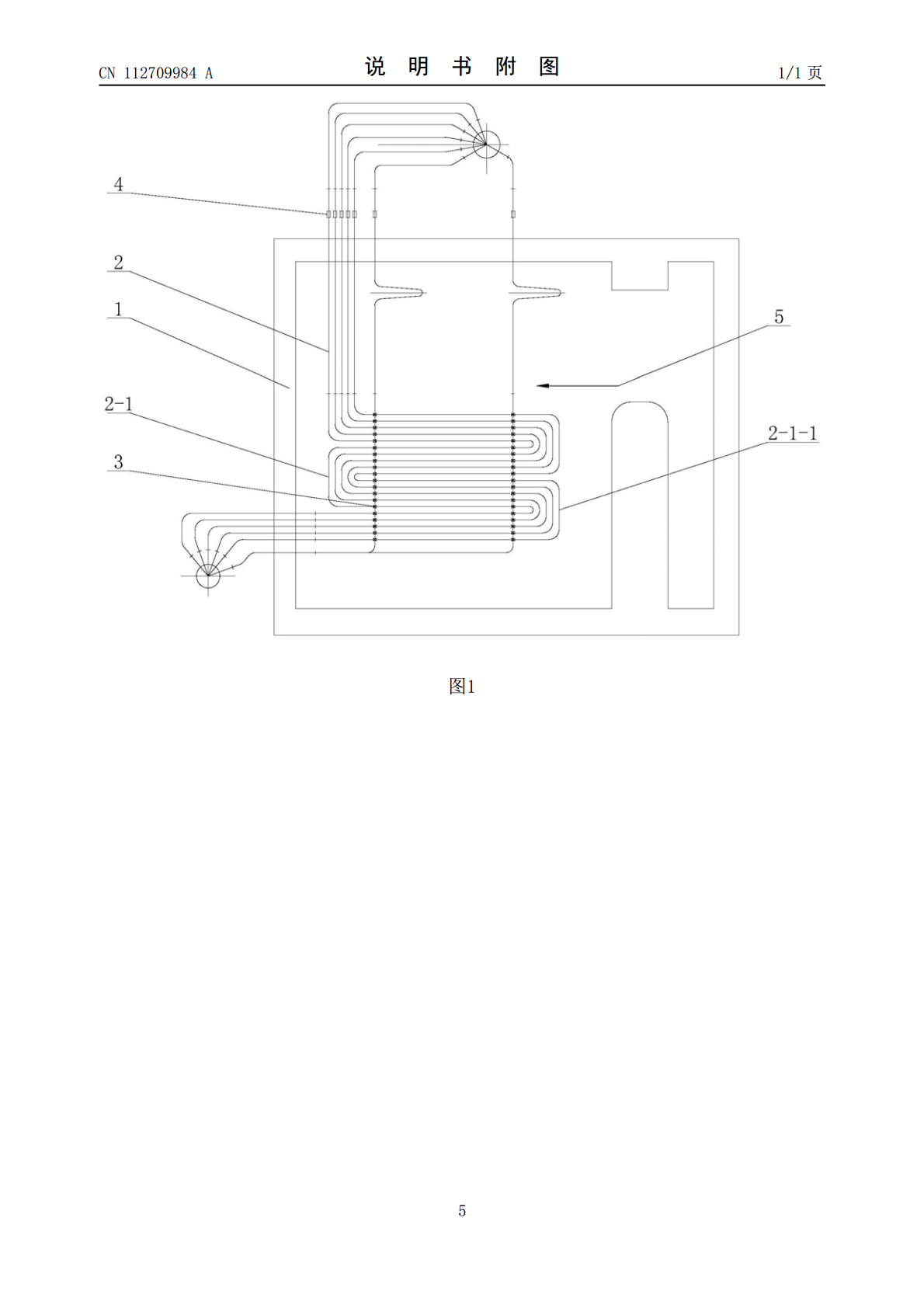

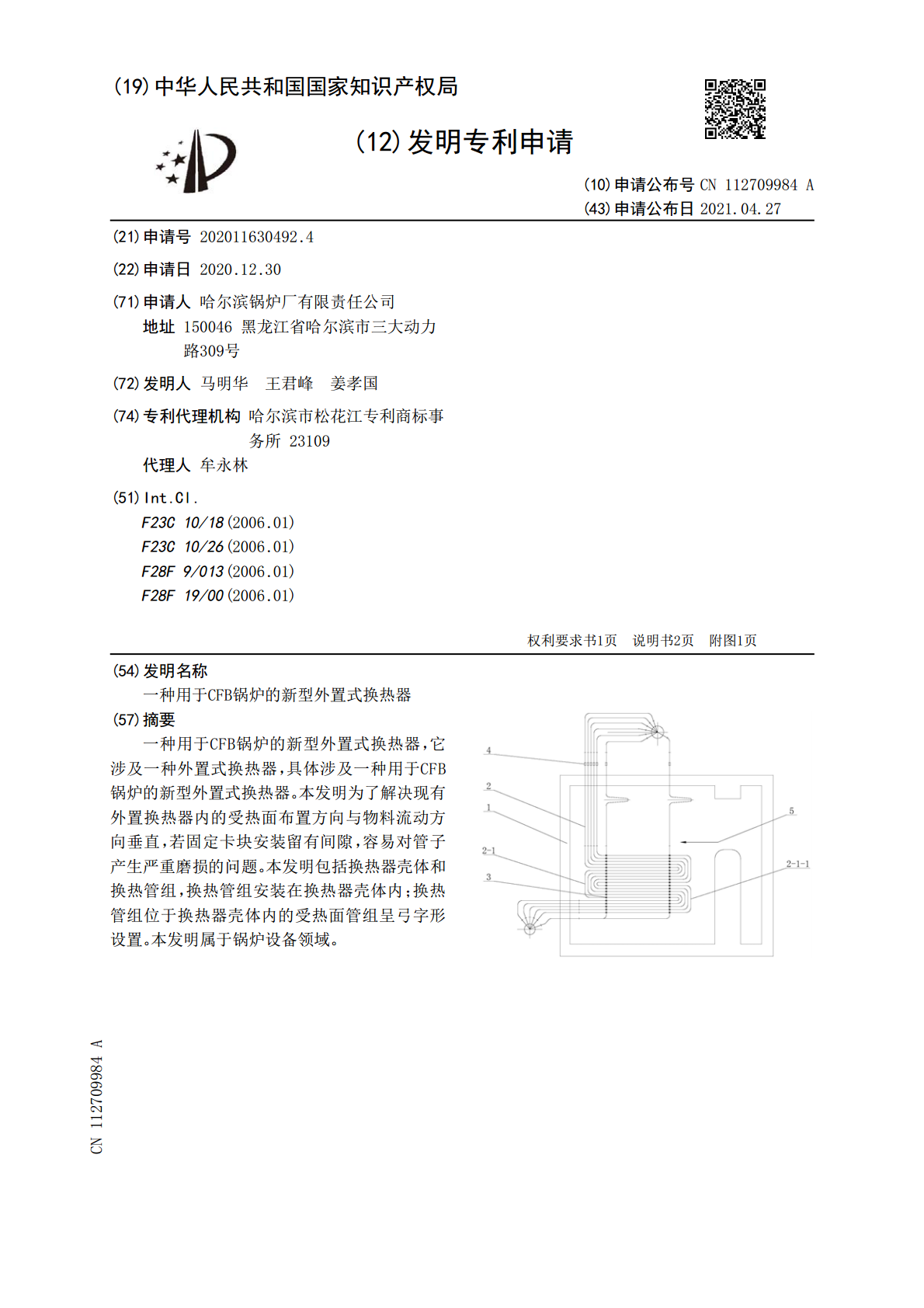

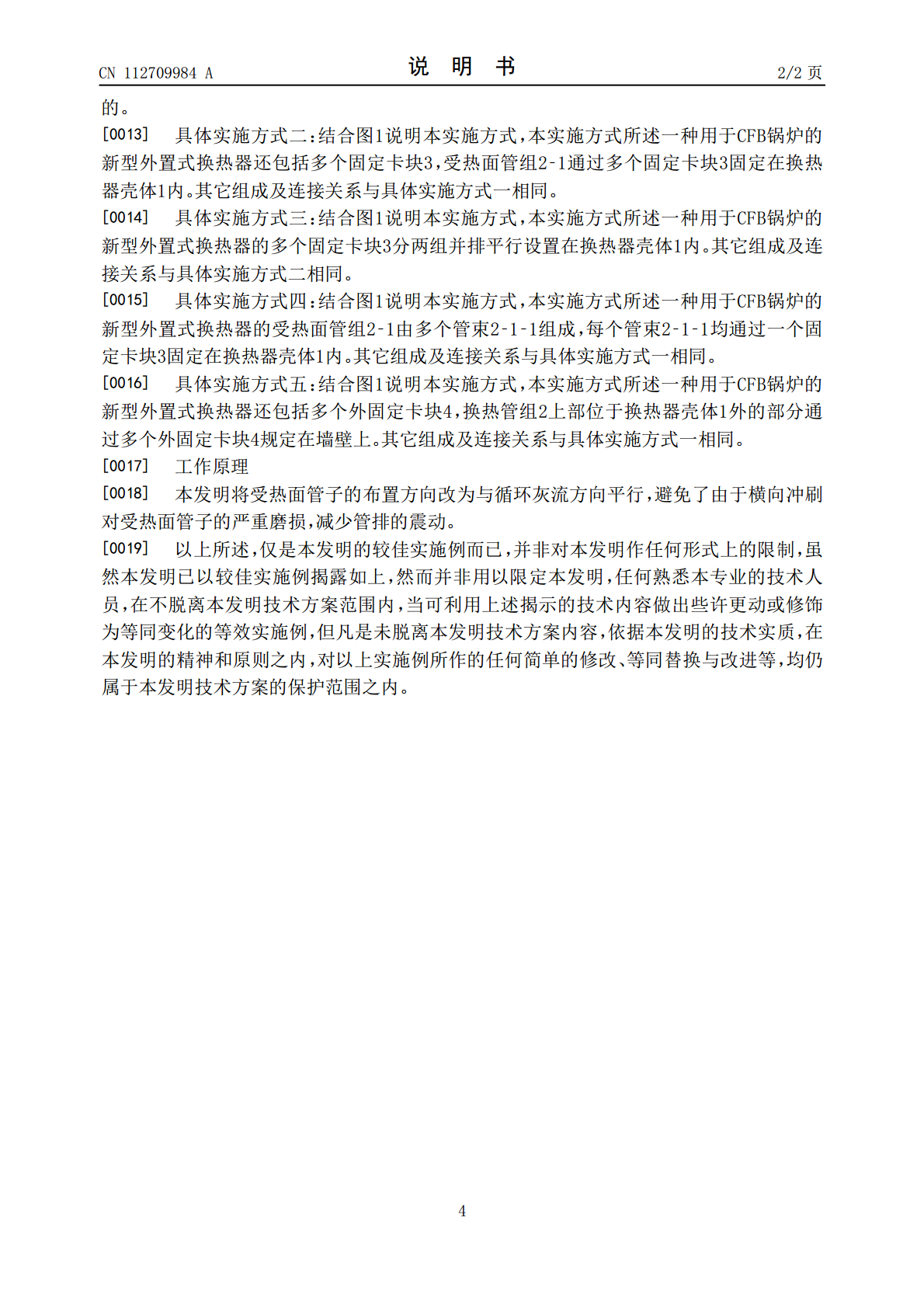

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112709984A(43)申请公布日2021.04.27(21)申请号202011630492.4(22)申请日2020.12.30(71)申请人哈尔滨锅炉厂有限责任公司地址150046黑龙江省哈尔滨市三大动力路309号(72)发明人马明华王君峰姜孝国(74)专利代理机构哈尔滨市松花江专利商标事务所23109代理人牟永林(51)Int.Cl.F23C10/18(2006.01)F23C10/26(2006.01)F28F9/013(2006.01)F28F19/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种用于CFB锅炉的新型外置式换热器(57)摘要一种用于CFB锅炉的新型外置式换热器，它涉及一种外置式换热器，具体涉及一种用于CFB锅炉的新型外置式换热器。本发明为了解决现有外置换热器内的受热面布置方向与物料流动方向垂直，若固定卡块安装留有间隙，容易对管子产生严重磨损的问题。本发明包括换热器壳体和换热管组，换热管组安装在换热器壳体内；换热管组位于换热器壳体内的受热面管组呈弓字形设置。本发明属于锅炉设备领域。CN112709984ACN112709984A权利要求书1/1页1.一种用于CFB锅炉的新型外置式换热器，它包括换热器壳体(1)和换热管组(2)，换热管组(2)安装在换热器壳体(1)内；其特征在于：换热管组(2)位于换热器壳体(1)内的受热面管组(2‑1)呈弓字形设置。2.根据权利要求1所述一种用于CFB锅炉的新型外置式换热器，其特征在于：所述一种用于CFB锅炉的新型外置式换热器还包括多个固定卡块(3)，受热面管组(2‑1)通过多个固定卡块(3)固定在换热器壳体(1)内。3.根据权利要求2所述一种用于CFB锅炉的新型外置式换热器，其特征在于：多个固定卡块(3)分两组并排平行设置在换热器壳体(1)内。4.根据权利要求1所述一种用于CFB锅炉的新型外置式换热器，其特征在于：受热面管组(2‑1)由多个管束(2‑1‑1)组成，每个管束(2‑1‑1)均通过一个固定卡块(3)固定在换热器壳体(1)内。5.根据权利要求1所述一种用于CFB锅炉的新型外置式换热器，其特征在于：所述一种用于CFB锅炉的新型外置式换热器还包括多个外固定卡块(4)，换热管组(2)上部位于换热器壳体(1)外的部分通过多个外固定卡块(4)规定在墙壁上。2CN112709984A说明书1/2页一种用于CFB锅炉的新型外置式换热器技术领域[0001]本发明涉及一种外置式换热器，具体涉及一种用于CFB锅炉的新型外置式换热器，属于锅炉设备领域。背景技术[0002]目前CFB锅炉外置式换热器运行时会出现大量循环灰横向冲刷受热面管子，导致受热面管子磨损，影响安全稳定运行。现有技术外置换热器内的受热面布置方向与物料流动方向垂直，若固定卡块安装留有间隙，就容易对管子产生严重的磨损。发明内容[0003]本发明为解决现有外置换热器内的受热面布置方向与物料流动方向垂直，若固定卡块安装留有间隙，容易对管子产生严重磨损的问题，进而提出一种用于CFB锅炉的新型外置式换热器。[0004]本发明为解决上述问题采取的技术方案是：本发明包括换热器壳体和换热管组，换热管组安装在换热器壳体内；换热管组位于换热器壳体内的受热面管组呈弓字形设置。[0005]进一步的，本发明还包括多个固定卡块，受热面管组通过多个固定卡块固定在换热器壳体内。[0006]进一步的，多个固定卡块分两组并排平行设置在换热器壳体内。[0007]进一步的，受热面管组由多个管束组成，每个管束均通过一个固定卡块固定在换热器壳体内。[0008]进一步的，本发明还包括多个外固定卡块，换热管组上部位于换热器壳体外的部分通过多个外固定卡块规定在墙壁上。[0009]本发明的有益效果是：本发明的受热面管子的布置方向顺着循环灰流动方向，经过合理的选取受热面管子之间的节距，严格控制外置式换热器内的流化速度，使循环灰在受热面管子之间的的流动更加平稳、顺畅，避免因循环灰的流动对受热面管子的横向冲刷磨损，可以防止受热面管子的振动，有效的防止固定卡块与受热面管子之间接触处的局部磨损。附图说明[0010]图1是本发明的整体结构示意。具体实施方式[0011]具体实施方式一：结合图1说明本实施方式，本实施方式所述一种用于CFB锅炉的新型外置式换热器，它包括换热器壳体1和换热管组2，换热管组2安装在换热器壳体1内；换热管组2位于换热器壳体1内的受热面管组2‑1呈弓字形设置。[0012]本实施方式中受热面管组2‑1的布置方向是顺着换热器壳体1内循环灰流动方向53CN112709984A说明书2/2页的。[0013]具体实施方式二：结合图1说明本实施方式，本实施方式所述一种
