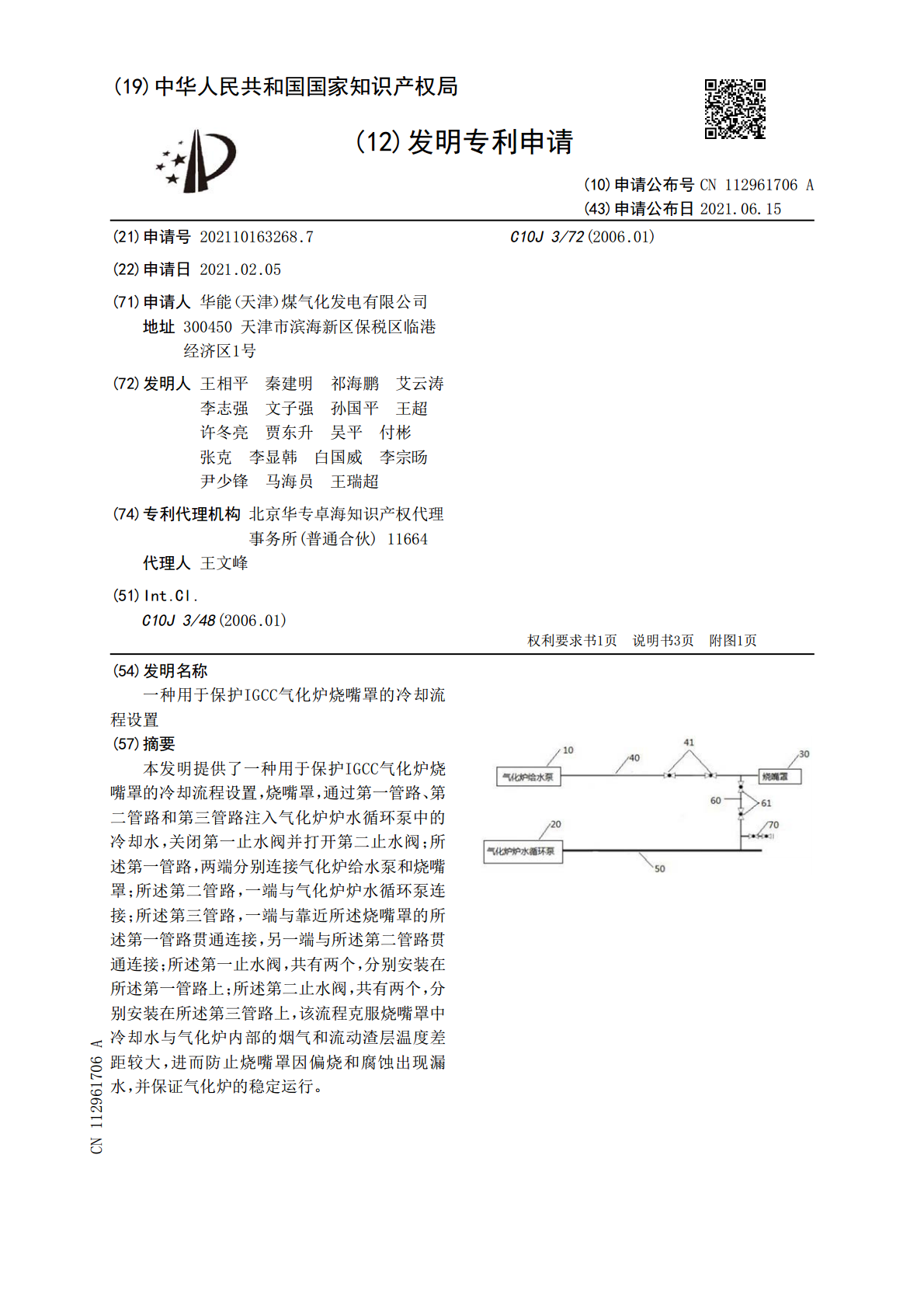

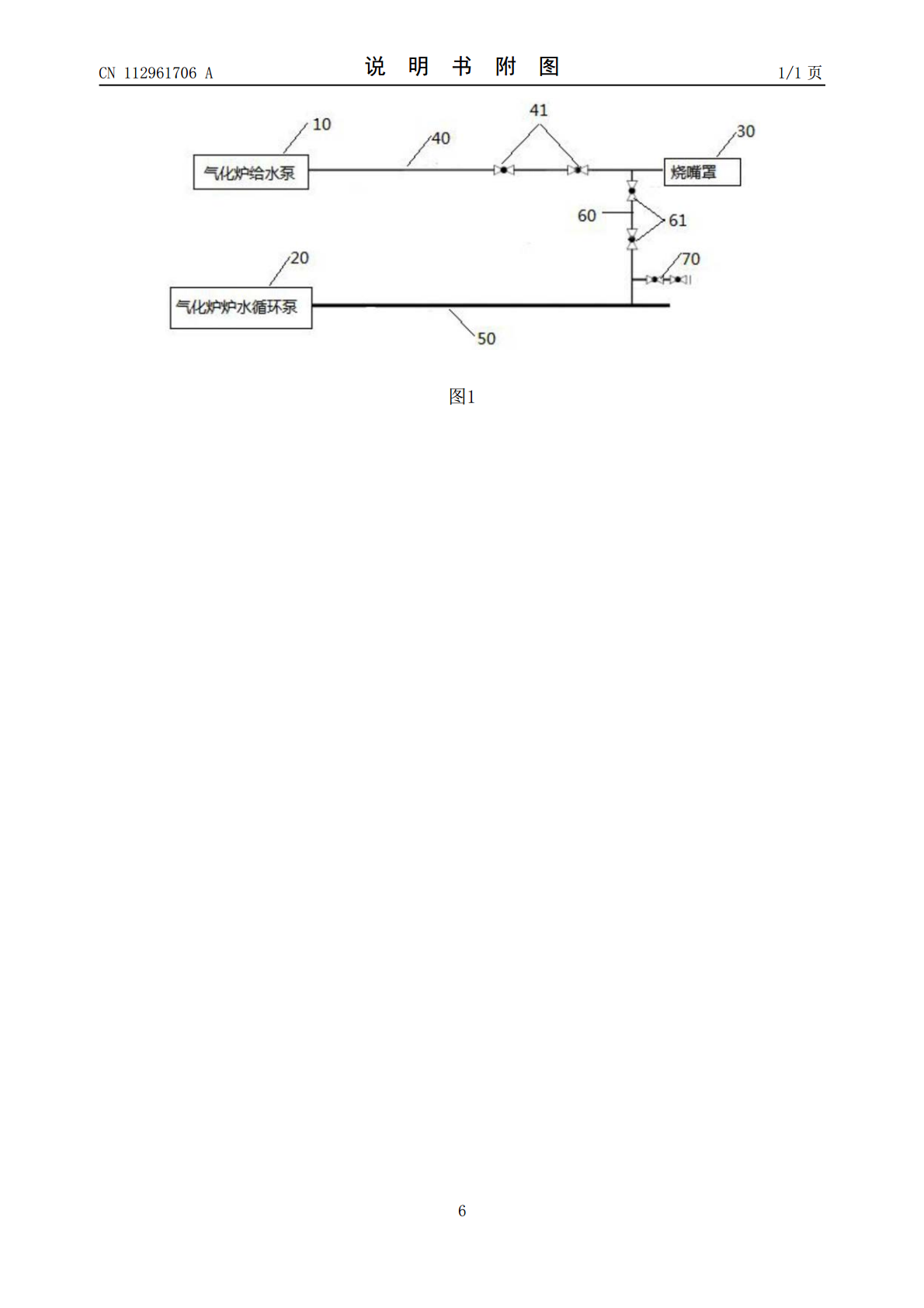

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112961706A(43)申请公布日2021.06.15(21)申请号202110163268.7C10J3/72(2006.01)(22)申请日2021.02.05(71)申请人华能（天津）煤气化发电有限公司地址300450天津市滨海新区保税区临港经济区1号(72)发明人王相平秦建明祁海鹏艾云涛李志强文子强孙国平王超许冬亮贾东升吴平付彬张克李显韩白国威李宗旸尹少锋马海员王瑞超(74)专利代理机构北京华专卓海知识产权代理事务所(普通合伙)11664代理人王文峰(51)Int.Cl.C10J3/48(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种用于保护IGCC气化炉烧嘴罩的冷却流程设置(57)摘要本发明提供了一种用于保护IGCC气化炉烧嘴罩的冷却流程设置，烧嘴罩，通过第一管路、第二管路和第三管路注入气化炉炉水循环泵中的冷却水，关闭第一止水阀并打开第二止水阀；所述第一管路，两端分别连接气化炉给水泵和烧嘴罩；所述第二管路，一端与气化炉炉水循环泵连接；所述第三管路，一端与靠近所述烧嘴罩的所述第一管路贯通连接，另一端与所述第二管路贯通连接；所述第一止水阀，共有两个，分别安装在所述第一管路上；所述第二止水阀，共有两个，分别安装在所述第三管路上，该流程克服烧嘴罩中冷却水与气化炉内部的烟气和流动渣层温度差距较大，进而防止烧嘴罩因偏烧和腐蚀出现漏水，并保证气化炉的稳定运行。CN112961706ACN112961706A权利要求书1/1页1.一种用于保护IGCC气化炉烧嘴罩的冷却流程设置，其特征在于，包括：烧嘴罩，通过第一管路、第二管路和第三管路注入气化炉炉水循环泵中的冷却水，关闭第一止水阀并打开第二止水阀；所述第一管路，两端分别连接气化炉给水泵和烧嘴罩；所述第二管路，一端与气化炉炉水循环泵连接；所述第三管路，一端与靠近所述烧嘴罩的所述第一管路贯通连接，另一端与所述第二管路贯通连接；所述第一止水阀，共有两个，分别安装在所述第一管路上；所述第二止水阀，共有两个，分别安装在所述第三管路上。2.根据权利要求1所述的一种用于保护IGCC气化炉烧嘴罩的冷却流程设置，其特征在于，包括排气管路，所述排气管路的一端与第三管路贯通连接，且靠近所述第三管路与所述第二管路贯通连接的位置。3.根据权利要求1所述的一种用于保护IGCC气化炉烧嘴罩的冷却流程设置，其特征在于，两个所述第一止水阀在所述第一管路上间隔设置，并均在所述第三管路与所述第一管路连接位置的左侧，其连接位置的右侧是通往所述烧嘴罩。2CN112961706A说明书1/3页一种用于保护IGCC气化炉烧嘴罩的冷却流程设置技术领域[0001]本发明的实施例一般涉及烧嘴罩保护装置技术领域，并且更具体地，涉及一种用于保护IGCC气化炉烧嘴罩的冷却流程设置。背景技术[0002]现有IGCC气化炉烧嘴罩冷却水管路取自气化炉给水泵，由动力岛余热锅炉低压汽包供水，供水温度在160℃左右。[0003]由于原有的烧嘴罩冷却水供水管路的供水温度较低。冷却水在烧嘴罩中通过与气化炉内部渣层和烟气进行换热。而气化炉内部的烟气和流动渣层温度约1400℃左右，与烧嘴罩中冷却水温度差距较大，导致气化炉内部的液态熔渣流经烧嘴罩时，会迅速冷却凝固，造成烧嘴罩附近渣层累积，长时间运行后过厚的渣层容易导致烧嘴发生偏烧。同时，较低的烧嘴罩温度也会使气化炉中的酸性气体在烧嘴罩附近冷凝积聚，造成低温硫腐蚀，加速了烧嘴罩的漏水，进而影响了气化炉的长期稳定运行。发明内容[0004]为了克服上述现有技术的不足，本发明提供一种用于保护IGCC气化炉烧嘴罩的冷却流程设置，克服烧嘴罩中冷却水与气化炉内部的烟气和流动渣层温度差距较大，进而防止烧嘴罩因偏烧和腐蚀出现漏水，并保证气化炉的稳定运行。[0005]本发明实施的技术方案是：一种用于保护IGCC气化炉烧嘴罩的冷却流程设置，包括烧嘴罩，通过第一管路、第二管路和第三管路注入气化炉炉水循环泵中的冷却水，关闭第一止水阀并打开第二止水阀；[0006]所述第一管路，两端分别连接气化炉给水泵和烧嘴罩；[0007]所述第二管路，一端与气化炉炉水循环泵连接；[0008]所述第三管路，一端与靠近所述烧嘴罩的所述第一管路贯通连接，另一端与所述第二管路贯通连接；[0009]所述第一止水阀，共有两个，分别安装在所述第一管路上；[0010]所述第二止水阀，共有两个，分别安装在所述第三管路上。[0011]进一步地，两个所述第一止水阀在所述第一管路上间隔设置，并均在所述第三管路与所述第一管路连接位置的左侧，其连接位置的右侧是通往所述烧嘴罩。[0012]在本发明的实施例提供的一种用于保护IGCC气化炉烧嘴罩的冷却流程设置中，实现了以下技术效果：通
