一种具有锅具检测功能的电陶炉及其锅具检测方法.pdf

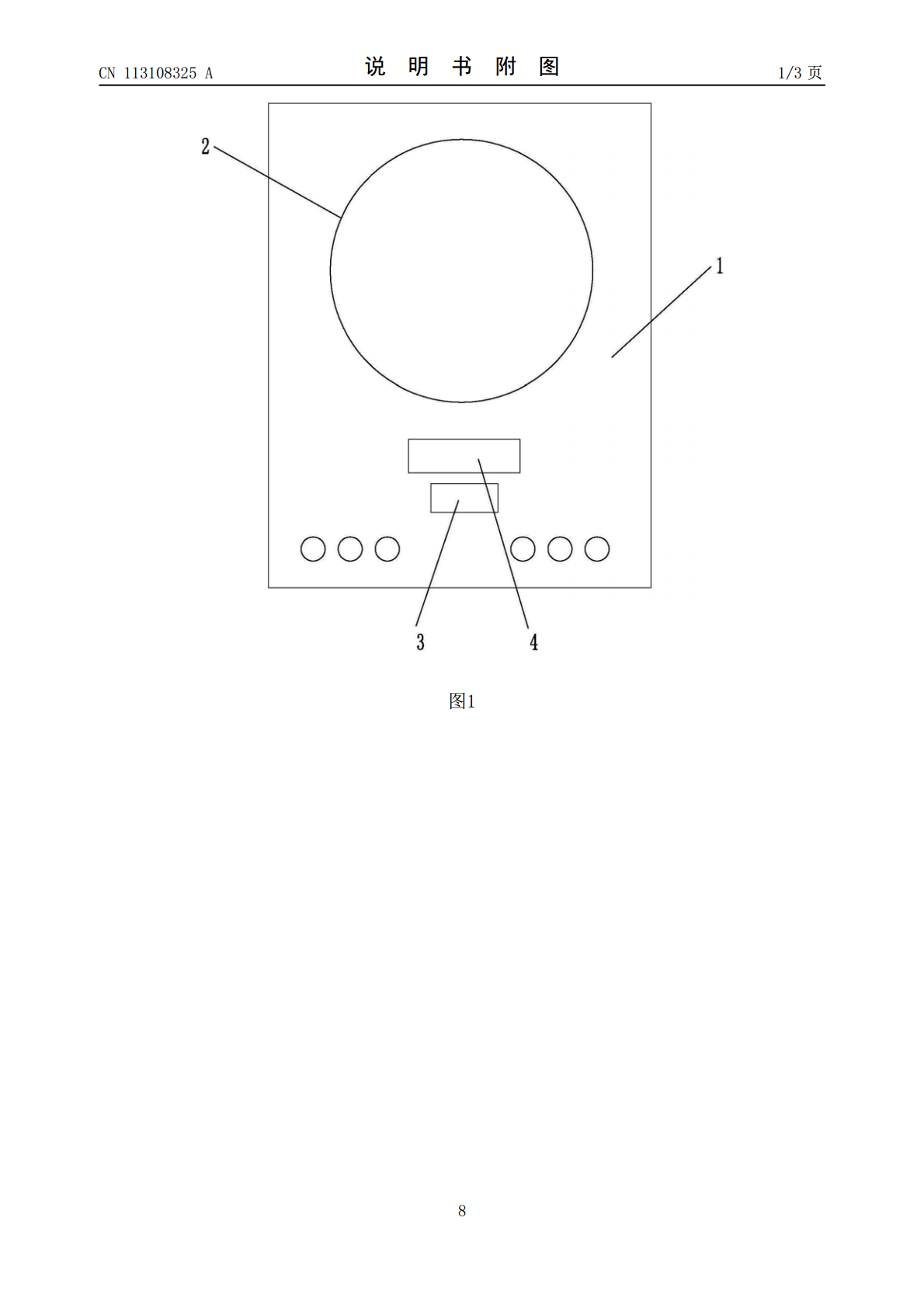

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113108325A(43)申请公布日2021.07.13(21)申请号202110475394.6(22)申请日2021.04.29(71)申请人中山市合硕高品电器有限公司地址528427广东省中山市南头镇建安路1号之二四层之一(72)发明人张天伟李魏尹丹(74)专利代理机构佛山市名诚专利商标事务所(普通合伙)44293代理人卢志文(51)Int.Cl.F24C7/00(2006.01)F24C7/06(2006.01)F24C7/08(2006.01)权利要求书2页说明书4页附图3页(54)发明名称一种具有锅具检测功能的电陶炉及其锅具检测方法(57)摘要本发明涉及一种具有锅具检测功能的电陶炉及其锅具检测方法。它包括电陶炉本体，所述电陶炉本体上设有加热区域，电陶炉本体内设有控制电路板和发热盘，其特征是，所述电陶炉本体上设有超声波测距模块和火焰传感器。本发明电陶炉通过来超声波测距模块和火焰传感器来分别实现锅具检测和检测锅具是否覆盖加热区域的功能，若电陶炉的加热区域上有锅具，发热盘则加热，相反若没有，发热盘则停止加热，从而避免了电陶炉的加热区域温度过高，导致火灾事故或者烫伤用户，从而提高了本发明的使用安全性。CN113108325ACN113108325A权利要求书1/2页1.一种具有锅具检测功能的电陶炉，包括电陶炉本体，所述电陶炉本体上设有加热区域，电陶炉本体内设有控制电路板和发热盘，其特征是，所述电陶炉本体上设有超声波测距模块和火焰传感器。2.根据权利要求1所述具有锅具检测功能的电陶炉，其特征是，所述超声波测距模块和火焰传感器位于加热区域旁。3.一种采用如权利要求1‑2中任意一项所述具有锅具检测功能的电陶炉的锅具检测方法，包括以下步骤：步骤一：用户启动电陶炉，发热盘开始发热，控制电路板控制超声波测距模块发出超声波，然后超声波测距模块实时检测有无超声波信号返回，若有超声波信号返回，控制电路板则判定电陶炉上此时有锅具，控制电路板控制发热盘继续加热；若无超声波信号返回，控制电路板则判定电陶炉上此时无锅具，控制电路板控制发热盘停止加热；步骤二：跟着，火焰传感器检测电陶炉上的发热盘的火焰亮度，并将转换为电信号S，然后与控制电路板内部设定的亮度值A进行比较，若发热盘的火焰亮度小于控制电路板内部设定的亮度值，控制电路板则控制发热盘继续加热，若发热盘的火焰亮度大于控制电路板内部设定的亮度值，控制电路板则控制发热盘停止加热。4.根据权利要求3所述具有锅具检测功能的电陶炉的锅具检测方法，其特征是，所述步骤一的具体步骤为：用户在电陶炉上选择功能后或电陶炉启动工作后。5.根据权利要求3所述具有锅具检测功能的电陶炉的锅具检测方法，其特征是，所述步骤一的具体步骤为：控制电路板每隔0.5秒让超声波测距模块发出4‑8个40KHz频率的方波。6.根据权利要求3所述具有锅具检测功能的电陶炉的锅具检测方法，其特征是，所述步骤一的具体步骤为：所述超声波测距模块间隔且多次发送出超声波信号。7.根据权利要求3所述具有锅具检测功能的电陶炉的锅具检测方法，其特征是，所述步骤一的具体步骤为：若超声波测距模块间隔发送两次超声波信号之后，都无超声波信号返回，控制电路板则判定此时电陶炉上无锅具，控制电路板控制发热盘停止加热。8.根据权利要求3所述具有锅具检测功能的电陶炉的锅具检测方法，其特征是，在步骤一和步骤二中，控制电路板控制发热盘停止加热后，并控制电陶炉做出提示，所述提示可以是文字提示或语音提示或警报提示。9.根据权利要求3所述具有锅具检测功能的电陶炉的锅具检测方法，其特征是，所述步骤二中，超声波测距模块间隔发送出多个超声波信号，当超声波测距模块检测到有多个超声波信号返回，超声波测距模块利用测距公式：L=C×T计算出距离，测距公式中L为测量的距离长度；C为超声波在空气中的传播速度，C=340m/s；T为测量距离传播的时间差，T具体为发射到接收时间数值的一半，并且控制电路板根据返回的多个超声波信号，得出L1，L2，L3，L4等多个距离数值，然后控制电路板在这多个距离数值中，去掉最高值和最低值，然后求出距离平均值ΔL，控制电路板最后根据距离平均值ΔL，然后判断锅具是否在电陶炉的加热区域，若是，控制电路板则控制发热盘继续加热，若不是，控制电路板则控制发热盘停止加热，作出提示。10.根据权利要求3所述具有锅具检测功能的电陶炉的锅具检测方法，其特征是，在步骤二中，控制电路板读取火焰传感器的电信号S，根据读取的电信号S与控制电路板的预设值A进行比较，当S＜A，控制电路板判定，即锅具的覆盖面积符合加热条件，继续控制发热盘2CN113108325A权利要求书2/2页加热；当S＞A，制电路板判定锅具的覆盖面积不符合加
