煤矸石新型活化煅烧窑炉.pdf

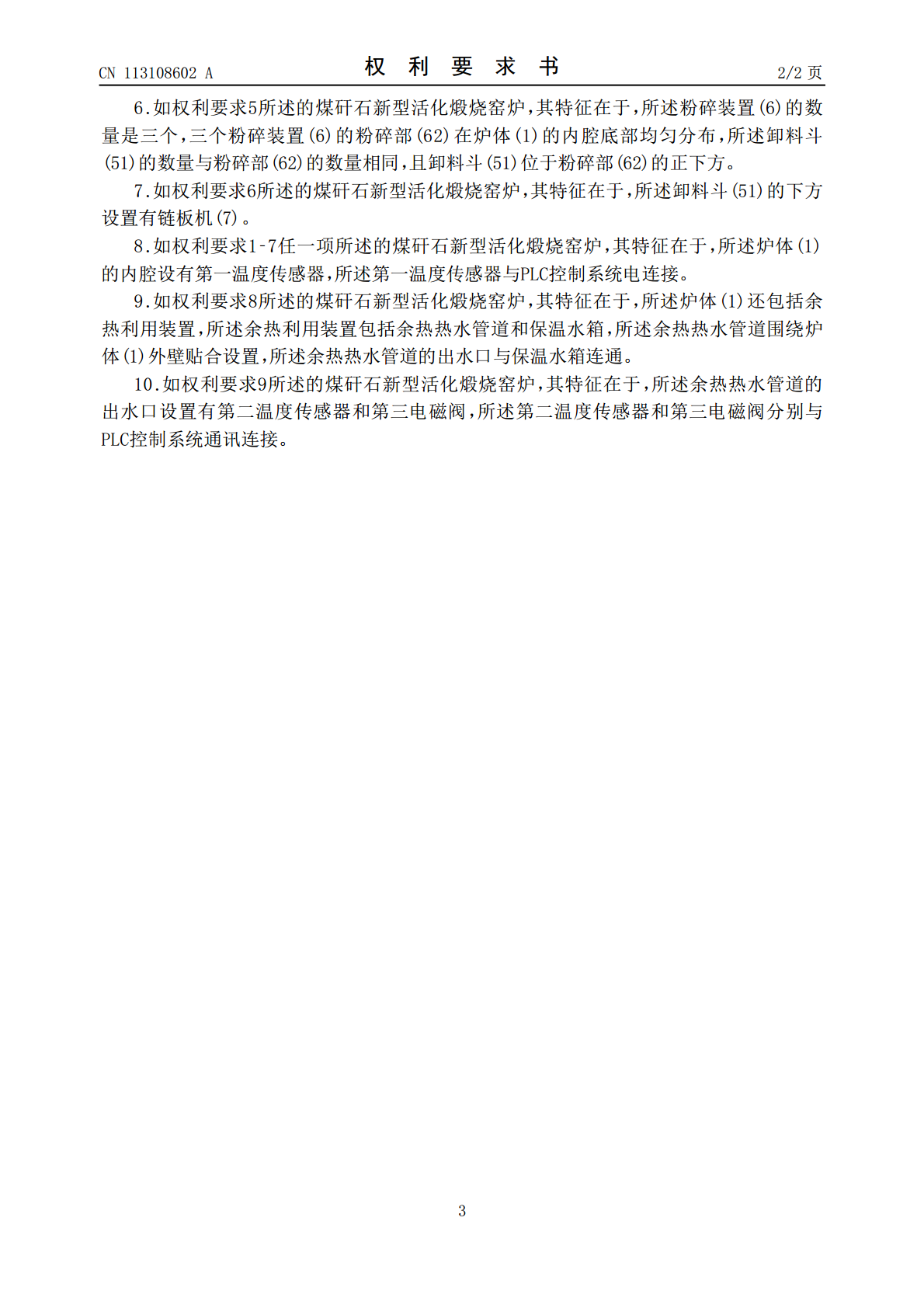

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113108602A(43)申请公布日2021.07.13(21)申请号202110404719.1(22)申请日2021.04.15(71)申请人韶关市柏林再生资源开发有限公司地址512199广东省韶关市曲江区马坝镇山子背大坪（原市公路局水泥厂）(72)发明人余柏林彭应强唐新亮黄仁金(74)专利代理机构韶关市雷门专利事务所44226代理人周胜明(51)Int.Cl.F27B17/00(2006.01)F27D7/02(2006.01)F27D17/00(2006.01)F27D19/00(2006.01)权利要求书2页说明书5页附图3页(54)发明名称煤矸石新型活化煅烧窑炉(57)摘要本发明涉及煤矸石新型活化煅烧窑炉，包括炉体、除尘装置、投料装置、旋转供氧装置、出料装置和PLC控制系统，除尘装置设于炉体顶端，包括除尘罩和多个与除尘罩连通的烟道；投料装置包括多个进料斗，进料斗设置在除尘罩内，进料斗设有第一电磁阀；旋转供氧装置设于炉体内腔底部，包括中空的供氧部、中通的旋转部和第一驱动电机，供氧部侧面设有出风口且与旋转部连通，旋转部与供氧装置连通；出料装置设于炉体内腔底端，包括多个卸料斗，卸料斗内设有第二电磁阀；PLC控制系统分别与第一电磁阀、第一驱动电机和第二电磁阀通讯连接。本发明通过投料装置实现精准投料，在旋转供氧装置的作用下，使煤矸石与氧气充分接触，提高煤矸石的活化效率。CN113108602ACN113108602A权利要求书1/2页1.煤矸石新型活化煅烧窑炉，包括炉体(1)，所述炉体(1)的内壁由耐火砖(11)覆盖，其特征在于，还包括：除尘装置(2)，设置于炉体(1)顶端，包括除尘罩(21)和多个与除尘罩(21)连通的烟道(22)，所述除尘罩(21)覆盖炉体(1)顶端且与炉体(1)的内腔形成密闭空间，多个所述烟道(22)均通向收尘器；投料装置(3)，设置于炉体(1)顶端，包括多个进料斗(31)，所述进料斗(31)的出料端设置在除尘罩(21)内且进料斗(31)的进料端设置在除尘罩(21)外，所述进料斗(31)的出料端设置有第一电磁阀；旋转供氧装置(4)，设置于炉体(1)的内腔底部，包括中空的供氧部、驱动供氧部旋转的中通的旋转部和第一驱动电机(43)，所述旋转部设置在炉体(1)的内腔底部，所述旋转部设有从动齿轮(48)，旋转部的从动齿轮(48)与供氧部固定连接，所述第一驱动电机(43)的输出轴设有主动齿轮(47)且主动齿轮(47)与旋转部的从动齿轮(48)啮合，第一驱动电机(43)驱动主动齿轮(47)旋转从而带动从动齿轮(48)旋转，使旋转部带动供氧部旋转，所述供氧部侧面设有多个出风口(49)且中空的供氧部与中通的旋转部连通，中通的旋转部与外部的供氧装置连通；出料装置(5)，设置于炉体(1)的内腔底端且位于旋转供氧装置(4)的侧面，包括多个卸料斗(51)，所述卸料斗(51)的顶端通入炉体(1)内，所述卸料斗(51)的底端设置于炉体(1)外，所述卸料斗(51)内设有第二电磁阀；PLC控制系统，分别与第一电磁阀、第一驱动电机(43)和第二电磁阀通讯连接。2.如权利要求1所述的煤矸石新型活化煅烧窑炉，其特征在于，所述旋转部还包括通风空心轴(46)和固定座(41)，所述通风空心轴(46)设置在固定座(41)内且通风空心轴(46)与供氧部连通，所述固定座(41)与炉体(1)固定连接，所述通风空心轴(46)与外部的供氧装置连通，所述从动齿轮(48)设置在固定座(41)的顶端且从动齿轮(48)与固定座(41)可转动地连接。3.如权利要求2所述的煤矸石新型活化煅烧窑炉，其特征在于，述供氧部包括上下依次连通的一个风帽(42)、多个塔帽(44)和一个连接部(45)，所述风帽(42)为圆锥形空心结构，多个所述塔帽(44)位于风帽(42)和连接部(45)之间，所述塔帽(44)外侧面设置有斜向下的圆环形板体，风帽(42)的顶端、顶端的塔帽(44)和风帽(42)之间、相邻塔帽(44)之间、及底端的塔帽(44)与连接部(45)之间均设置有多个出风口(49)，所述风帽(42)、塔帽(44)和连接部(45)均为连通的中空结构，所述连接部(45)与从动齿轮(48)固定连接。4.如权利要求3所述的煤矸石新型活化煅烧窑炉，其特征在于，所述卸料斗(51)的上方设置有多个粉碎装置(6)，所述粉碎装置(6)围绕着固定座(41)设置，所述粉碎装置(6)包括半球形的粉碎部(62)和第二驱动电机(61)，所述粉碎部(62)设置于固定座(41)与炉体(1)内壁之间，且粉碎部(62)与固定座(41)之间存在第一下料空隙(64)，粉碎部(62)与炉体(1)内壁之间存在第二下料空隙(65)，所述第一下料空隙
