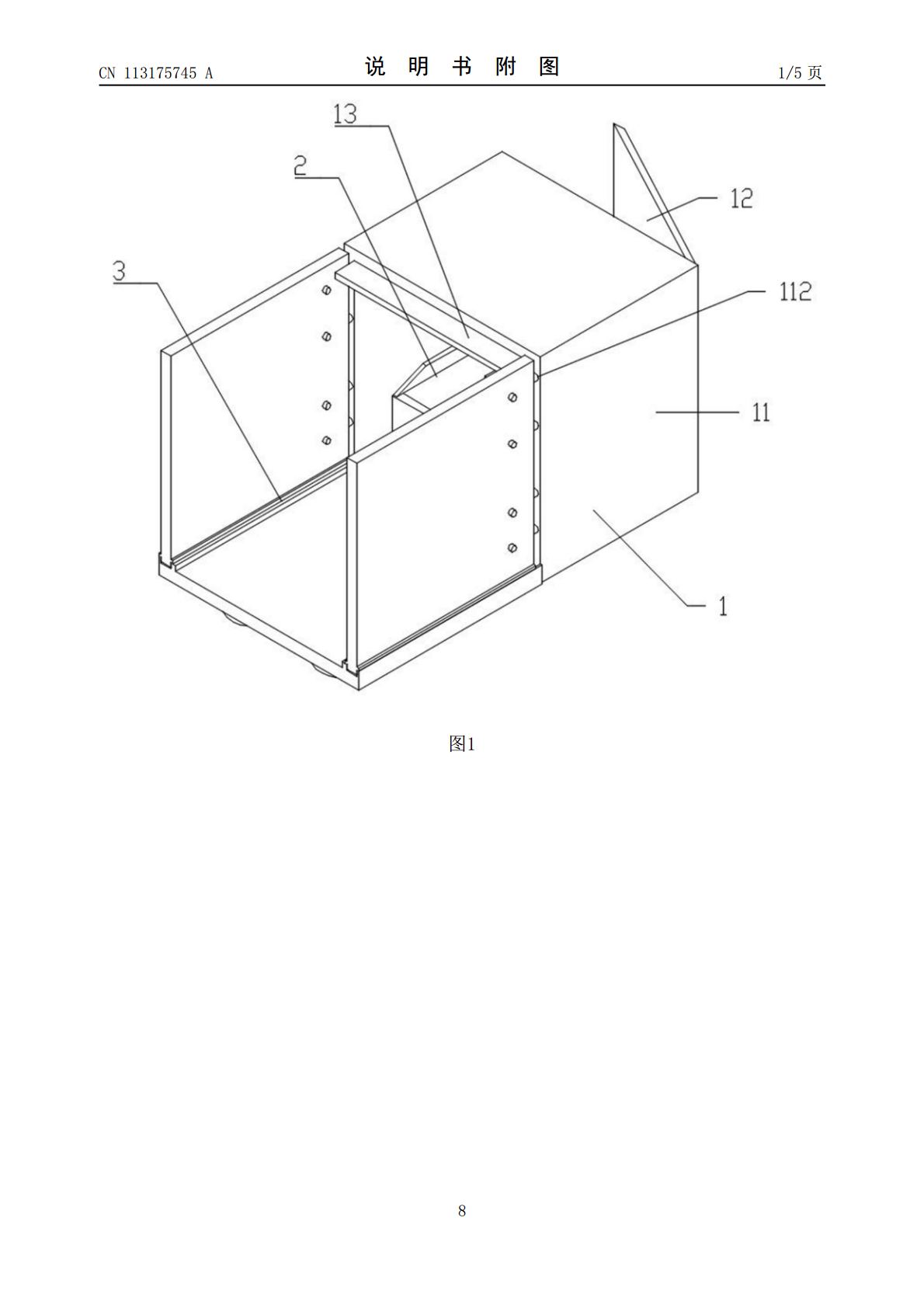

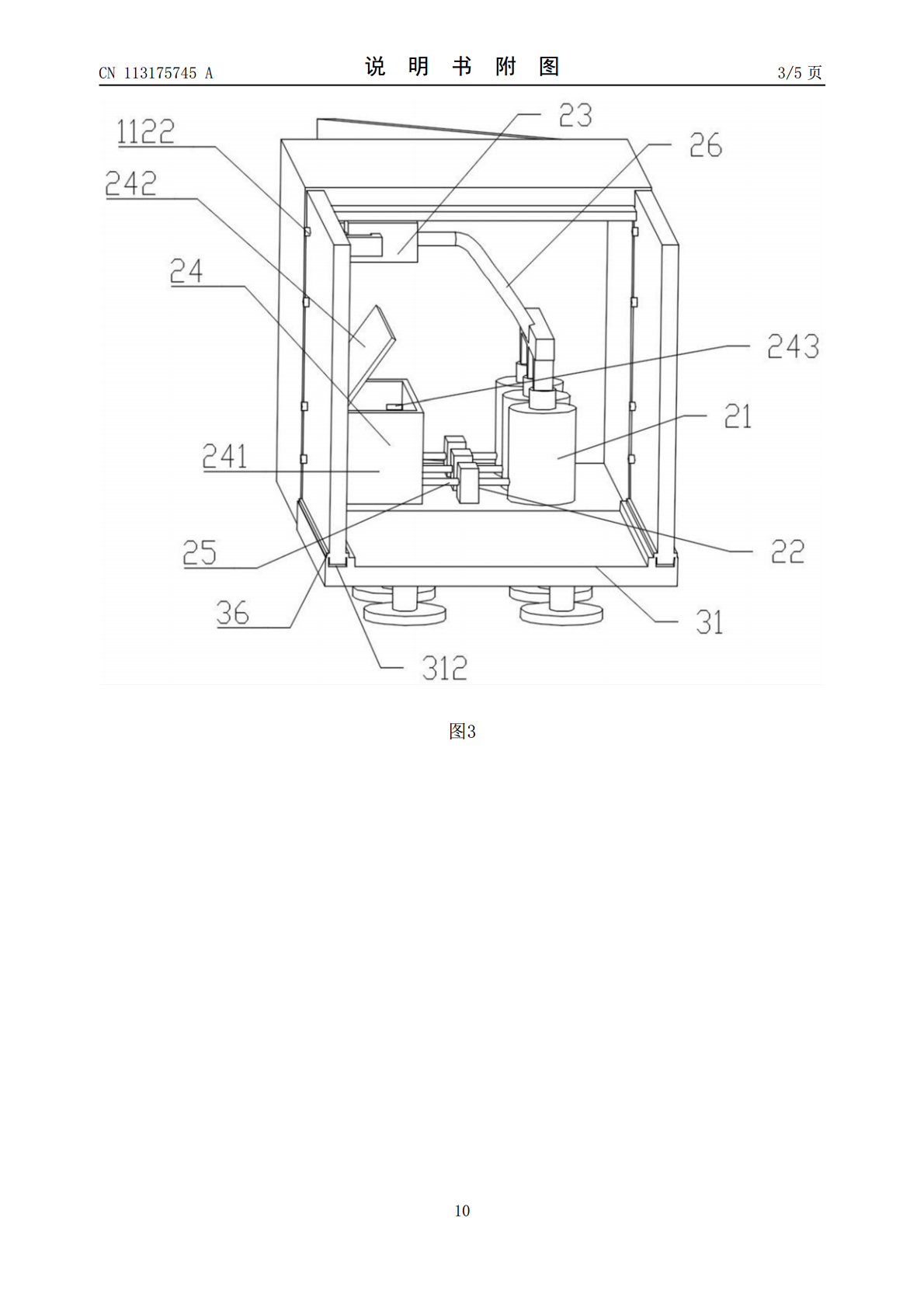

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113175745A(43)申请公布日2021.07.27(21)申请号202110265254.6(22)申请日2021.03.11(71)申请人浙江中创节能科技有限公司地址313200浙江省湖州市德清县阜溪街道长虹东街926号1期250号(72)发明人房中华袁伟(74)专利代理机构北京中济纬天专利代理有限公司11429代理人陈月红(51)Int.Cl.F24H1/08(2006.01)F24H9/02(2006.01)F24H9/06(2006.01)F24H9/20(2006.01)权利要求书1页说明书5页附图5页(54)发明名称装配式智能高效能源站通用平台及制造方法(57)摘要本发明公开了一种装配式智能高效能源站通用平台及制造方法，支撑组件的箱体和箱门转动连接，供能组件的锅炉设置在箱体内，冷水泵、进水管和水箱依次连接，热水泵通过出水管和锅炉连接，扩展组件的第一转板和箱体转动连接，转杆和第一转板转动连接，支撑垫和第一转板可拆卸连接，两个副板滑动设置在第一转板的两侧。在需要对供热能力进行扩充时，打开第一转板，转杆相对第一转板转出，组装上支撑垫对第一转板进行支撑，将副板通过两个卡槽进行安装，再增加其他覆盖板对缝隙进行密封，可以快速对能源站的空间进行扩充，方便放入更多的供能组件进行供能，从而可以在多种场合进行使用。CN113175745ACN113175745A权利要求书1/1页1.一种装配式智能高效能源站通用平台，其特征在于，包括支撑组件、供能组件和扩展组件，所述支撑组件包括箱体和箱门，所述箱体具有第一通孔和连接头，所述连接头位于所述箱体的一侧，所述箱门与所述箱体转动连接，并位于所述箱体远离所述连接头的一侧，所述供能组件包括锅炉、冷水泵、热水泵、水箱、进水管和出水管，所述锅炉的数量有多个，多个所述锅炉与所述箱体固定连接，并位于所述第一通孔内，所述冷水泵与所述锅炉连通，并位于所述锅炉的一侧，所述水箱与所述箱体固定连接，并位于所述锅炉的一侧，所述进水管与所述冷水泵和所述水箱连通，并位于所述冷水泵和所述水箱之间，所述热水泵与所述箱体固定连接，并位于所述第一通孔内，所述出水管与多个所述锅炉连通，并与所述热水泵连通，所述扩展组件包括第一转板、转杆、支撑垫和副板，所述第一转板具有第一凹槽和两个卡槽，两个所述卡槽位于所述第一凹槽的两侧，所述转杆与所述第一转板转动连接，并位于所述第一凹槽内，所述支撑垫与所述转杆可拆卸连接，并位于所述转杆的一侧，所述副板的数量有两个，两个所述副板与所述第一转板滑动连接，并分别位于两个所述卡槽内。2.如权利要求1所述的一种装配式智能高效能源站通用平台，其特征在于，所述支撑组件还包括顶盖，所述顶盖与所述箱体滑动连接，并位于所述箱体内远离所述锅炉的一侧。3.如权利要求2所述的一种装配式智能高效能源站通用平台，其特征在于，所述支撑组件还包括移动轮，所述移动轮与所述箱体固定连接，并位于所述箱体的一侧。4.如权利要求3所述的一种装配式智能高效能源站通用平台，其特征在于，所述连接头包括支撑柱和连接螺栓，所述副板包括副板本体和连接架，所述支撑柱位于所述连接架内，所述连接螺栓与所述支撑柱滑动连接，并穿过所述支撑柱和所述连接架。5.如权利要求4所述的一种装配式智能高效能源站通用平台，其特征在于，所述支撑组件还包括密封胶层，所述密封胶层与所述箱体固定连接，并位于所述连接头和所述副板连接处。6.如权利要求1所述的一种装配式智能高效能源站通用平台，其特征在于，所述水箱包括水箱本体和箱盖，所述箱盖与所述水箱本体转动连接，并位于所述水箱本体的一侧。7.如权利要求6所述的一种装配式智能高效能源站通用平台，其特征在于，所述水箱还包括液位传感器，所述液位传感器与所述水箱本体固定连接，并位于所述水箱本体内。8.一种装配式智能高效能源站通用平台的制造方法，应用于如权利要求1‑7任意一项所述的一种装配式智能高效能源站通用平台，其特征在于，包括：制作箱体和箱门并进行连接；制作第一转板，并将第一转板和箱体连接；将转杆安装到第一转板上；将供能组件安装到箱体内；制作副板和支撑垫。2CN113175745A说明书1/5页装配式智能高效能源站通用平台及制造方法技术领域[0001]本发明涉及能源站通用平台领域，尤其涉及一种装配式智能高效能源站通用平台及制造方法。背景技术[0002]近年来，城市建设中新开发的小区大多数采用锅炉这种能源站的形式进行供热，居民小区的建筑面积一般在几十万平到几百万平米。小区的建筑面积逐步递增，而匹配的锅炉房往往后建，锅炉房后期建设，又不能对分批建成的住宅提供供热。而现有的能源站无法进行灵活的扩展或者检修更换，从而造成供能效率降低。发明内容[0003]本发明的目的
