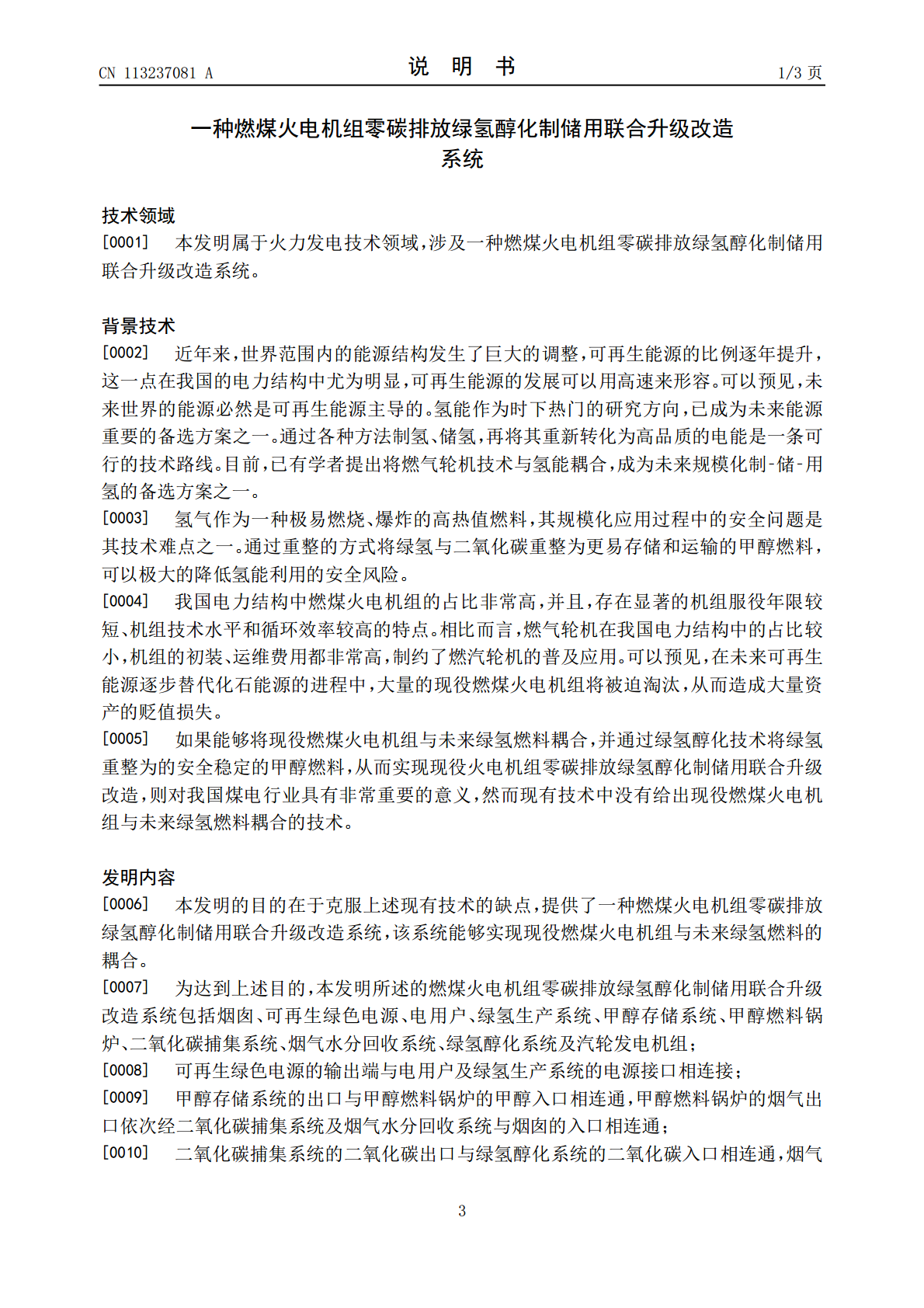

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113237081A(43)申请公布日2021.08.10(21)申请号202110632400.4C10L1/02(2006.01)(22)申请日2021.06.07(71)申请人西安热工研究院有限公司地址710048陕西省西安市碑林区兴庆路136号(72)发明人范庆伟晋中华时勇强刘洋赵军旗张锋敬小磊(74)专利代理机构西安通大专利代理有限责任公司61200代理人张海平(51)Int.Cl.F23K5/02(2006.01)F23J15/02(2006.01)F03D9/25(2016.01)F01D15/10(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种燃煤火电机组零碳排放绿氢醇化制储用联合升级改造系统(57)摘要本发明公开了一种燃煤火电机组零碳排放绿氢醇化制储用联合升级改造系统，可再生绿色电源的输出端与电用户及绿氢生产系统的电源接口相连接；甲醇存储系统的出口与甲醇燃料锅炉的甲醇入口相连通，甲醇燃料锅炉的烟气出口依次经二氧化碳捕集系统及烟气水分回收系统与烟囱的入口相连通；二氧化碳捕集系统的二氧化碳出口与绿氢醇化系统的二氧化碳入口相连通，烟气水分回收系统的疏水出口与绿氢生产系统的入水口相连通，绿氢生产系统的氢气出口与绿氢醇化系统的氢气入口相连通，绿氢醇化系统的甲醇出口与甲醇存储系统的入口相连通，该系统能够实现现役燃煤火电机组与未来绿氢燃料的耦合。CN113237081ACN113237081A权利要求书1/1页1.一种燃煤火电机组零碳排放绿氢醇化制储用联合升级改造系统，其特征在于，包括烟囱、可再生绿色电源(1)、电用户、绿氢生产系统(9)、甲醇存储系统(2)、甲醇燃料锅炉(3)、二氧化碳捕集系统(5)、烟气水分回收系统(7)、绿氢醇化系统(6)及汽轮发电机组(8)；可再生绿色电源(1)的输出端与电用户及绿氢生产系统(9)的电源接口相连接；甲醇存储系统(2)的出口与甲醇燃料锅炉(3)的甲醇入口相连通，甲醇燃料锅炉(3)的烟气出口依次经二氧化碳捕集系统(5)及烟气水分回收系统(7)与烟囱的入口相连通；二氧化碳捕集系统(5)的二氧化碳出口与绿氢醇化系统(6)的二氧化碳入口相连通，烟气水分回收系统(7)的疏水出口与绿氢生产系统(9)的入水口相连通，绿氢生产系统(9)的氢气出口与绿氢醇化系统(6)的氢气入口相连通，绿氢醇化系统(6)的甲醇出口与甲醇存储系统(2)的入口相连通；甲醇燃料锅炉(3)的蒸汽出口与汽轮发电机组(8)的蒸汽入口相连通，汽轮发电机组(8)的输出端与电用户及绿氢生产系统(9)的电源接口相连接。2.根据权利要求1所述的燃煤火电机组零碳排放绿氢醇化制储用联合升级改造系统，其特征在于，甲醇燃料锅炉(3)的烟气出口依次经SCR脱硝系统(4)与二氧化碳捕集系统(5)相连通。3.根据权利要求2所述的燃煤火电机组零碳排放绿氢醇化制储用联合升级改造系统，其特征在于，烟气水分回收系统(7)与烟囱之间设置有引风机。4.根据权利要求2所述的燃煤火电机组零碳排放绿氢醇化制储用联合升级改造系统，其特征在于，引风机经烟气管道与烟囱的入口相连通。5.根据权利要求1所述的燃煤火电机组零碳排放绿氢醇化制储用联合升级改造系统，其特征在于，可再生绿色电源(1)包括太阳能发电系统及风力发电系统。6.根据权利要求1所述的燃煤火电机组零碳排放绿氢醇化制储用联合升级改造系统，其特征在于，可再生绿色电源(1)与绿氢生产系统(9)的电源接口之间设置有第一控制阀。7.根据权利要求6所述的燃煤火电机组零碳排放绿氢醇化制储用联合升级改造系统，其特征在于，汽轮发电机组(8)的输出端与绿氢生产系统(9)的电源接口之间设置有第二控制阀。8.根据权利要求1所述的燃煤火电机组零碳排放绿氢醇化制储用联合升级改造系统，其特征在于，甲醇存储系统(2)的出口处设置有流量调节阀。2CN113237081A说明书1/3页一种燃煤火电机组零碳排放绿氢醇化制储用联合升级改造系统技术领域[0001]本发明属于火力发电技术领域，涉及一种燃煤火电机组零碳排放绿氢醇化制储用联合升级改造系统。背景技术[0002]近年来，世界范围内的能源结构发生了巨大的调整，可再生能源的比例逐年提升，这一点在我国的电力结构中尤为明显，可再生能源的发展可以用高速来形容。可以预见，未来世界的能源必然是可再生能源主导的。氢能作为时下热门的研究方向，已成为未来能源重要的备选方案之一。通过各种方法制氢、储氢，再将其重新转化为高品质的电能是一条可行的技术路线。目前，已有学者提出将燃气轮机技术与氢能耦合，成为未来规模化制‑储‑用氢的备选方案之一。[0003]氢气作为一种极易燃烧、爆炸的高热值燃料，其规模化应用过程中的安全问题是其技术难点之
