一种生物质烘焙热解系统.pdf

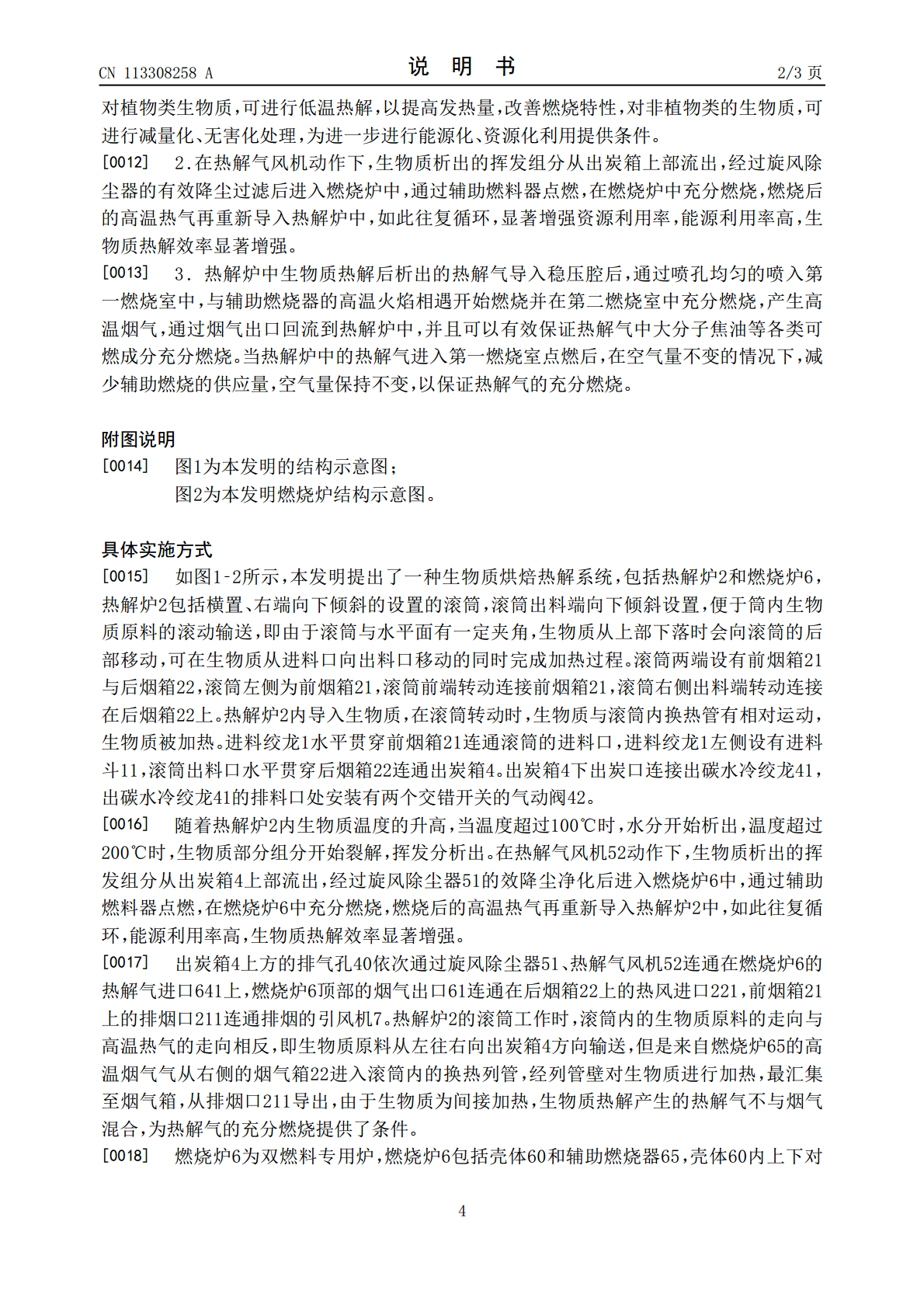

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113308258A(43)申请公布日2021.08.27(21)申请号202110687337.4F23G5/12(2006.01)(22)申请日2021.06.21F23G5/46(2006.01)F23G5/50(2006.01)(71)申请人河南省科学院F23G5/44(2006.01)地址450000河南省郑州市金水区红专路F23C1/00(2006.01)58号F23C1/08(2006.01)申请人河南博顿生物科技有限公司F23C5/08(2006.01)(72)发明人雷廷宙李在峰张利亚王新杨树华何晓峰辛晓菲孙堂磊何爱玲李晨阳(74)专利代理机构郑州立格知识产权代理有限公司41126代理人田磊(51)Int.Cl.C10B53/00(2006.01)F23G5/027(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种生物质烘焙热解系统(57)摘要本发明公开了一种生物质烘焙热解系统，包括热解炉和燃烧炉，所述热解炉包括滚筒，滚筒左侧的进料端转动连接前烟箱，右侧的出料端转动连接在后烟箱上；进料绞龙水平贯穿前烟箱连通滚筒的进料口，滚筒出料口水平贯穿后烟箱连通在出炭箱上，出炭箱上方的排气孔依次通过旋风除尘器、热解气风机连通在燃烧炉的热解气进口上，燃烧炉的烟气出口连通在后烟箱的热风进口，前烟箱上的排烟口连通排烟的引风机。本系统可对生物质原料进行低温热解，以提高发热量，改善燃烧特性，对非植物类的生物质，可进行减量化、无害化处理，为进一步进行能源化、资源化利用提供条件，燃烧炉可使热解气中大分子焦油等各种可燃成分充分燃烧。CN113308258ACN113308258A权利要求书1/1页1.一种生物质烘焙热解系统，包括热解炉和燃烧炉，其特征在于：所述热解炉包括滚筒，滚筒左侧的进料端转动连接前烟箱，右侧的出料端转动连接在后烟箱上；进料绞龙水平贯穿前烟箱连通滚筒的进料口，滚筒出料口水平贯穿后烟箱连通在出炭箱上，出炭箱上方的排气孔依次通过旋风除尘器、热解气风机连通在燃烧炉的热解气进口上，燃烧炉的烟气出口连通在后烟箱的热风进口，前烟箱上的排烟口连通排烟的引风机。2.根据权利要求1所述的生物质烘焙热解系统，其特征在于：所述滚筒右端向下倾斜一定角度安装设置。3.根据权利要求1所述的生物质烘焙热解系统，其特征在于：所述燃烧炉包括壳体和辅助燃烧器，壳体内上下对应连通设有第二燃烧室和第一燃烧室，，所述烟气出口开设在壳体顶部并与第二燃烧室相连通，第二燃烧室下方相连通第一燃烧室，热解气进口连通第一燃烧室，辅助燃烧器安装在第一燃烧室底部。4.根据权利要求3所述的生物质烘焙热解系统，其特征在于：所述热解气进口连通第一燃烧室外侧设置的稳压腔，稳压腔通过第一次燃烧室侧壁上开设的喷孔与第一燃烧室内部相连通。5.根据权利要求4所述的生物质烘焙热解系统，其特征在于：所述喷孔等间距均匀开设在第一燃烧室侧壁上。6.根据权利要求3所述的生物质烘焙热解系统，其特征在于：所述壳体侧壁上还开设有连通第二燃烧室的回流烟气口，回流烟气口通过调节阀连通在引风机的排气端。7.根据权利要求1所述的生物质烘焙热解系统，其特征在于：所述出炭箱的出炭口安装有出炭水冷绞龙，出炭水冷绞龙的排料口处安装有两个交错开关的气动阀。2CN113308258A说明书1/3页一种生物质烘焙热解系统技术领域[0001]本发明属于生物质热转化领域，具体涉及一种生物质烘焙热解系统。背景技术[0002]生物质是植物通过光合作用形成的有机物质，包括植物、动物和微生物以及由这些生命体排泄和代谢的有机物质。生物质的种类很多，植物类的包括树木、农作物、杂草、藻类等，非植物类的包括动物粪便、动物尸体、废水中的有机成分、垃圾中的有机成分等。生物质具有可再生、蕴含量大、可存储、挥发组分高、炭活性高，是一种能量密度较低的低品位能源。在非植物类生物质中，往往包括对环境有害的微生物、重金属等，处置不当可能造成环境污染。现有热解系统的热解处理效率低，运行过程产生的烟气污染物含量高，产品质量差等缺点。发明内容[0003]为了解决现有技术的不足，本发明旨在提供一种生物质烘焙热解系统，热解效率高，可进行低温中温热解，以提高产品发热量，改善燃烧特性，对非植物类的生物质，可进行减量化、无害化处理，为进一步进行能源化、资源化利用提供条件，同时保证热解气中大分子焦油等有害物质充分燃烧。[0004]为了实现上述目的，本发明采用的技术方案为：一种生物质烘焙热解系统，包括热解炉和燃烧炉，所述热解炉包括滚筒，滚筒左侧的进料端转动连接前烟箱，右侧的出料端转动连接在后烟箱上；进料绞龙水平贯穿前烟箱连通滚筒的进料口，滚筒出料口水平贯穿后烟箱连通在出炭箱上，出炭箱上方的排
