一种新型复合陶瓷及其制作方法.pdf

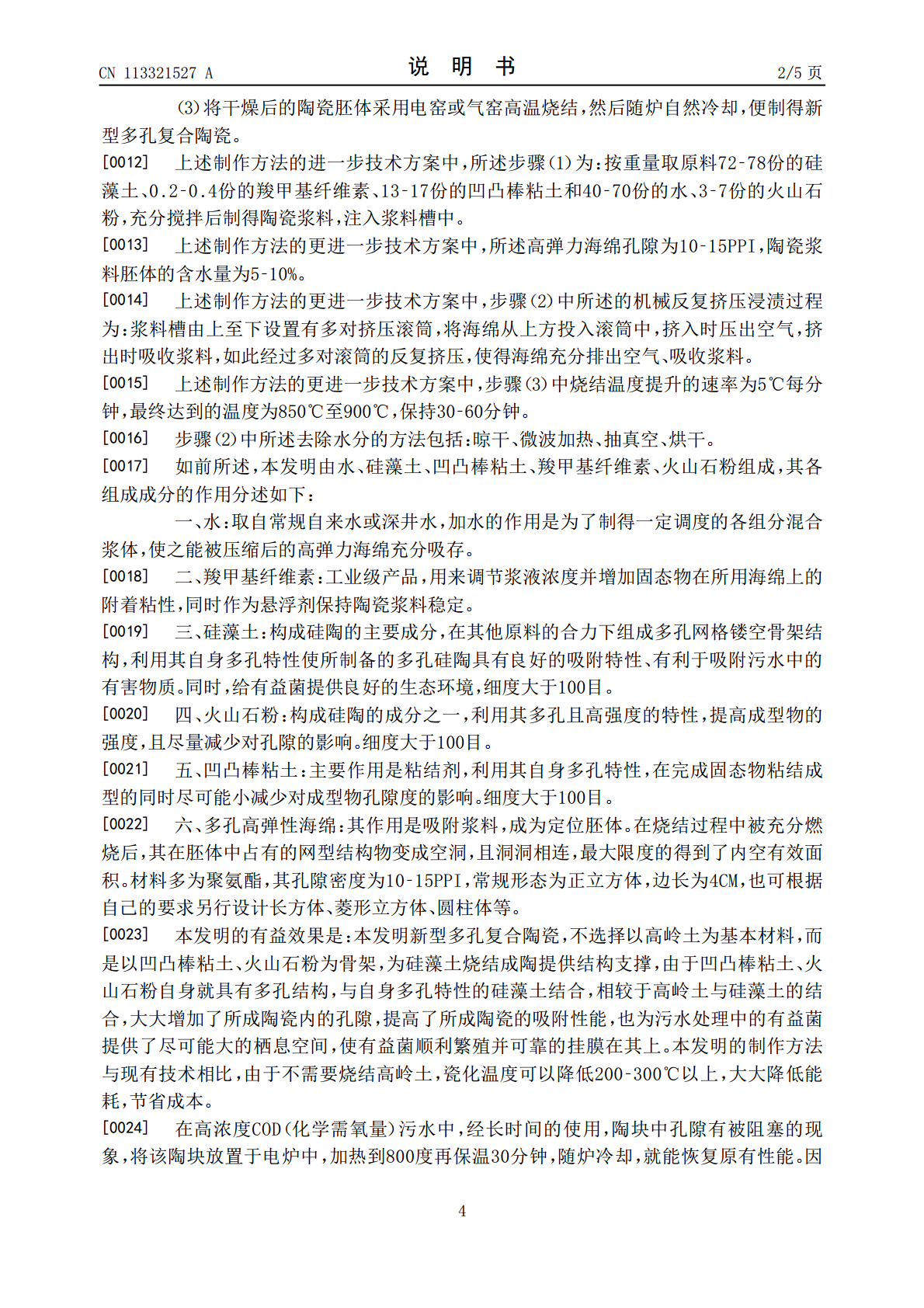

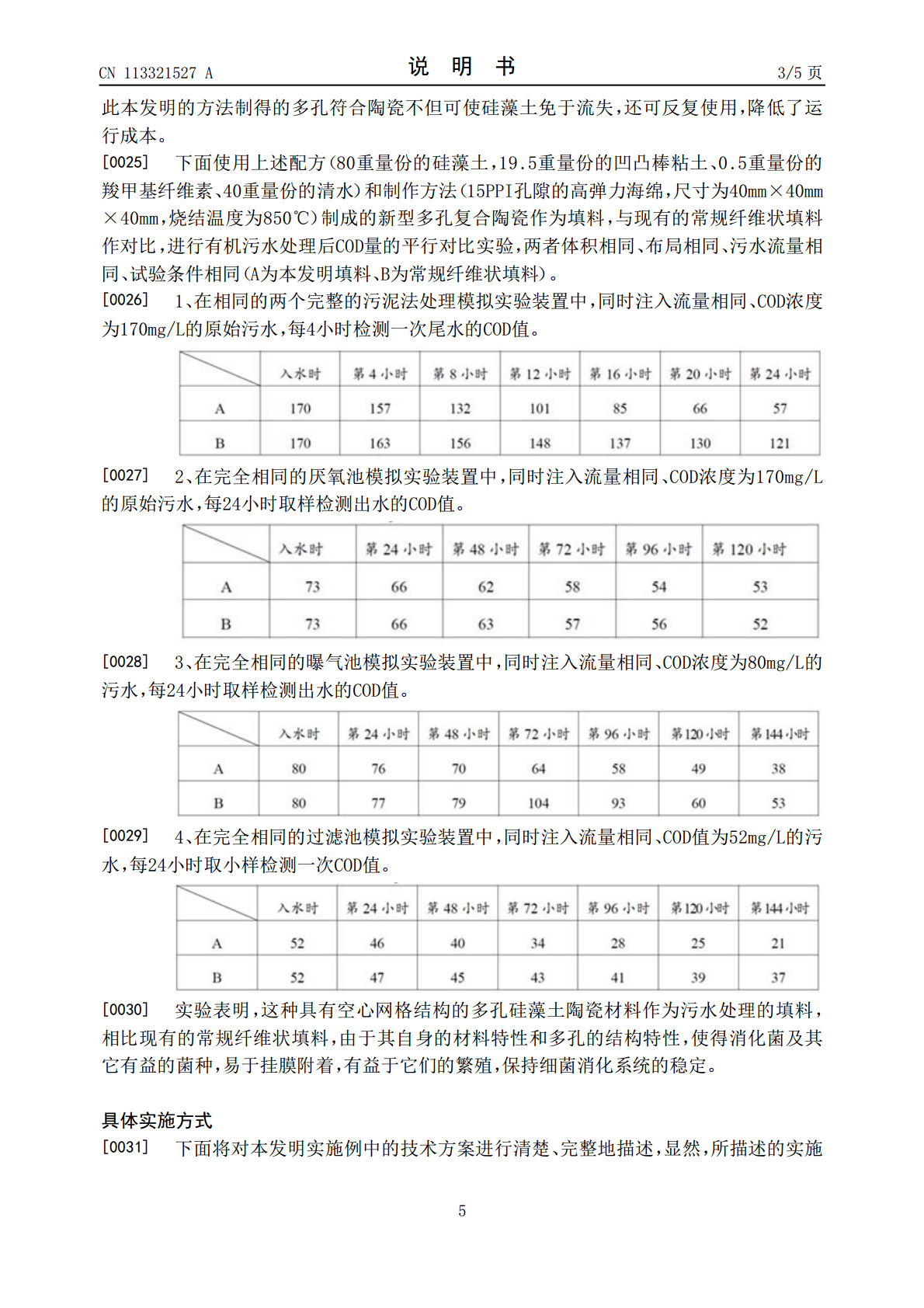

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113321527A(43)申请公布日2021.08.31(21)申请号202110739786.9(22)申请日2021.06.30(71)申请人陈宁地址330004江西省南昌市湾里九洲铭城十一栋3单元6O2室(72)发明人陈宁乐韩兴(74)专利代理机构南昌佳诚专利事务所36117代理人闵蓉(51)Int.Cl.C04B38/06(2006.01)C04B35/14(2006.01)C04B35/622(2006.01)权利要求书1页说明书5页(54)发明名称一种新型复合陶瓷及其制作方法(57)摘要本发明涉及陶瓷领域，尤其涉及一种新型复合陶瓷及其制作方法。一种新型多孔复合陶瓷，其原料按重量份为：硅藻土70‑80份，羧甲基纤维素0.1‑0.5份，凹凸棒粘土10‑20份，水20‑100份。一种新型复合陶瓷的制作方法按以下步骤：取原料搅拌后制得陶瓷浆料、取海绵吸收浆料形成陶瓷浆料胚体、高温烧结、随炉冷却。本发明具有多孔结构，提高了陶瓷的吸附性能、降低能耗，节省成本。CN113321527ACN113321527A权利要求书1/1页1.一种新型多孔复合陶瓷，其特征在于，其原料按重量份为：硅藻土70‑80份，凹凸棒粘土10‑20份，水20‑100份。2.根据权利要求1所述的一种新型多孔复合陶瓷，其特征在于：还包括重量份为1‑10份的火山石粉，重量份为0.1‑0.5份的羧甲基纤维素。3.根据权利要求2所述的一种新型多孔复合陶瓷，其特征在于，其原料按重量份为：硅藻土72‑78份，羧甲基纤维素0.2‑0.4份，凹凸棒粘土13‑17份，水40‑70份，火山石粉3‑7份。4.根据权利要求3所述的一种新型多孔复合陶瓷，其特征在于：所述硅藻土、羧甲基纤维素、凹凸棒粘土的细度大于100目，所述硅藻土经过了煅烧和水洗处理。5.一种新型多孔复合陶瓷制作方法，其特征在于包含以下步骤：（1）、按重量取原料70‑80份的硅藻土、0.1‑0.5份的羧甲基纤维素、10‑20份的凹凸棒粘土和20‑100份的水，充分搅拌后制得陶瓷浆料，注入浆料槽中；（2）、取洁净的高弹力海绵投入浆料槽中，经过浆料槽手工或机械反复挤压浸渍，使海绵其充分吸收浆料后取出，通过自然或人工去除水分后，形成陶瓷浆料胚体；（3）将干燥后的陶瓷胚体采用电窑或气窑高温烧结，然后随炉自然冷却，便制得新型多孔复合陶瓷。6.根据权利要求5所述的一种新型多孔复合陶瓷制作方法，其特征在于：所述步骤（1）为：按重量取原料72‑78份的硅藻土、0.2‑0.4份的羧甲基纤维素、13‑17份的凹凸棒粘土和40‑70份的水、3‑7份的火山石粉，充分搅拌后制得陶瓷浆料，注入浆料槽中。7.根据权利要求6所述的一种新型多孔复合陶瓷制作方法，其特征在于：所述步骤（2）中高弹力海绵孔隙为10‑15PPI，陶瓷浆料胚体的含水量为5‑10%。8.根据权利要求6所述的一种新型多孔复合陶瓷制作方法，其特征在于：步骤（2）中所述的机械反复挤压浸渍过程为：浆料槽由上至下设置有多对挤压滚筒，将海绵从上方投入滚筒中，挤入时压出空气，挤出时吸收浆料，如此经过多对滚筒的反复挤压，使得海绵充分排出空气、吸收浆料。9.根据权利要求5所述的一种新型多孔复合陶瓷制作方法，其特征在于：步骤（3）中烧结温度提升的速率为5℃每分钟，最终达到的温度为850℃至900℃保持30‑60分钟。10.根据权利要求5所述的一种新型多孔复合陶瓷制作方法，其特征在于：步骤（2）中所述去除水分的方法包括：晾干、微波加热、抽真空、烘干。2CN113321527A说明书1/5页一种新型复合陶瓷及其制作方法技术领域[0001]本发明涉及陶瓷领域，尤其涉及一种新型复合陶瓷及其制作方法。背景技术[0002]硅藻土是一种颗粒上有许多小微孔的物质，具有强烈的吸附能力。它在吸附、去杂、脱色、脱臭等各种工业处理过程中，被广泛的应用。经试验，在污水处理过程中加入一定量的硅藻土参与净化过程，可以大大提高污水中COD值（化学需氧量）的降解速度，但随之而来的硅藻土流失和硅藻土沉积的清除都成了老大难问题，使得硅藻土在污水处理中的应用受到影响，若能使用硅藻土为主材制作成一种具有中空多孔结构的陶质材料（简称空心多孔硅陶），则这种新型材料即可充分保持硅藻土的固有特性，又可免除硅藻土的流失。同时特殊的多孔结构给污水处理中有益菌提供了尽可能大的栖息空间，使有益菌顺利繁殖并可靠的挂膜在其上，是一种十分理想的材料。但硅藻土是一种松散的材料，不能单独制成陶。[0003]现有公开为CN109896836A，名称为“一种高岭土/硅藻土复合多孔陶瓷的制备方法”的发明专利申请，公开了用高岭土为粘结辅材与硅藻土混合后烧结成多孔陶瓷物的技术方案。但是该方案中，
