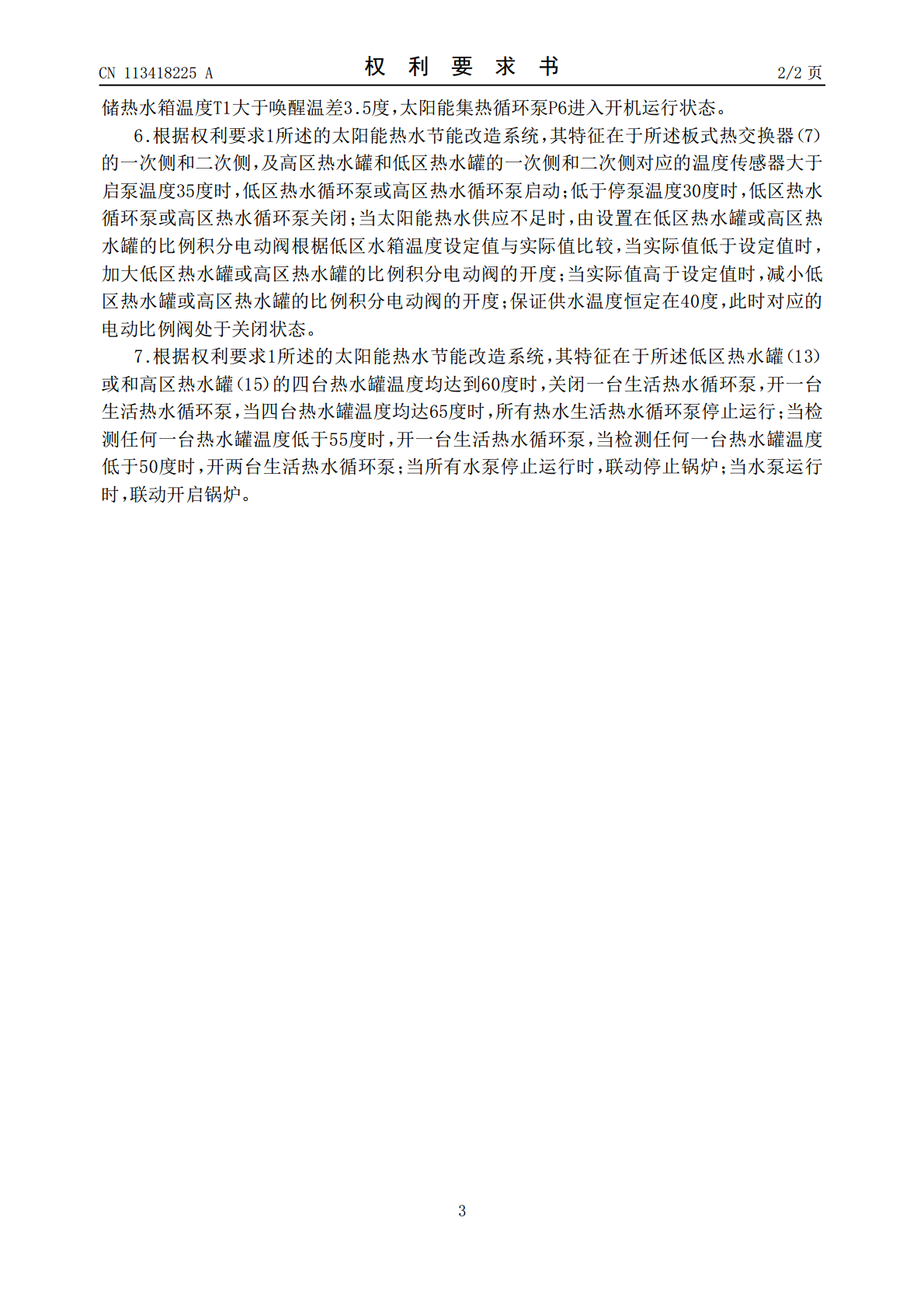

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113418225A(43)申请公布日2021.09.21(21)申请号202110671922.5(22)申请日2021.06.17(71)申请人杭州裕达自动化科技有限公司地址310000浙江省杭州市下城区甘长路28-1号102室(72)发明人褚如圣褚如元方慧丽(74)专利代理机构宁波奥凯专利事务所(普通合伙)33227代理人姜瑞祥(51)Int.Cl.F24D17/00(2006.01)F24S10/50(2018.01)F24S50/40(2018.01)F24S80/30(2018.01)权利要求书2页说明书6页附图3页(54)发明名称太阳能热水节能改造系统(57)摘要本发明涉及一种太阳能热水节能改造系统，是针对解决现有同类系统改造升级较为不便，生产较高，节能效果、联调联控效果较差，远程监控管理较为不便的技术问题而设计。其要点是该系统包括屋顶PLC远程控制箱和地下室PLC远程控制箱，太阳能集热板通过太阳能集热循环泵与平衡储热水箱连接，锅炉房生活热水系统包括两台生活热水锅炉和三台生活热水循环泵，锅炉房生活热水系统的热水经过生活热水循环泵送到低区热水罐和高区热水罐系统进行换热，再由二次侧的低区热水循环泵和高区热循环泵将生活热水输送至供热端，热水罐无线连接平衡储热水箱的太阳能热媒循环泵和板式热交换器的热水罐热水循环泵，板式热交换器通过热水罐热水循环泵与热水罐连接。CN113418225ACN113418225A权利要求书1/2页1.一种太阳能热水节能改造系统，该系统包括太阳能集热板（1）、平衡储热水箱（3）、板式热交换器（7）、低区热水罐（13）、高区热水罐（15）和热水罐（16），低区热水罐设有低区热水循环泵（10），高区热水罐设有高区热水循环泵（9），热水罐设有热水罐热水循环泵（8），平衡储热水箱设有液位变送器（2）、温度传感器（4）、太阳能集热循环泵（5）和太阳能热媒循环泵（6），高区热水循环泵设有温度传感器T9、电动开关阀M1、膨胀水罐，低区热水循环泵分别设有温度传感器T8、电动开关阀M1、膨胀水罐，低区热水罐和高区热水罐分别设有电动开关阀（14）、电动调节阀（12）、压力传感器（11）和温度传感器，电动调节阀与温度传感器通过无线连接，热水罐设有温度传感器，温度传感器与太阳能热媒循环泵、热水罐热水循环泵通过无线连接，板式热交换器与热水罐、热水罐热水循环泵、太阳能热媒循环泵之间分别设有温度传感器，平衡储热水箱与太阳能集热板之间设有温度传感器；其特征在于所述太阳能集热板（1）设有四片太阳能集热板，太阳能集热板通过太阳能集热循环泵（6）与平衡储热水箱（3）连接，平衡储热水箱设有换电动开关阀和液位变送器LT1、温度传感器T1、温度传感器T2、电动开关阀M1；锅炉房生活热水系统（19）包括两台生活热水锅炉和三台生活热水循环泵，锅炉房生活热水系统的热水经过生活热水循环泵送到低区热水罐和高区热水罐系统进行换热，再由二次侧的低区热水循环泵（10）和高区热循环泵（9）将生活热水输送至供热端，锅炉房生活热水系统的接热交换机房设有温度传感器T13和压力传感器P01，锅炉房生活热水系统接市政天然气系统；热水罐（16）无线连接平衡储热水箱的太阳能热媒循环泵和板式热交换器（7）的热水罐热水循环泵（8），板式热交换器通过热水罐热水循环泵与热水罐（16）连接，板式热交换器设有温度传感器T10、温度传感器T11、温度传感器T12，热水罐与高区热水罐（15）、低区热水罐（13）连接，屋顶PLC远程控制箱（17）通过线路与度传感器T1、温度传感器T2、液位变送器LT1、电动开关阀M1、太阳能集热循环泵、太阳能热媒循环泵连接，地下室PLC远程控制箱（18）通过线路与热水罐热水循环泵、高区热水循环泵、低区热水循环泵、锅炉房生活热水系统，以及对应的压力传感器（11）、电动调节阀（12）、电动开关阀（14）、温度传感器连接，该系统包括一个热水罐、两个低区热水罐和两个高区热水罐，热水罐后串联导流浮动盘管型半容积式水加热器。2.根据权利要求1所述的太阳能热水节能改造系统，其特征在于所述低区热水循环泵（10）和高区热循环泵（9）的入口分别设有比例式积分电动调节球阀、热媒供水、热媒回水、温度传感器T4、温度传感器T5、温度传感器T6、温度传感器T7和温度监测显示仪。3.根据权利要求1所述的太阳能热水节能改造系统，其特征在于所述生活热水循环泵分别设置变频器。4.根据权利要求1所述的太阳能热水节能改造系统，其特征在于所述屋顶PLC远程控制箱（17）和地下室PLC远程控制箱（18）通过线路与中央空调群控系统连接，中央空调群控系统的中央空调锅炉和生活热水锅炉接入市政天然气系统分别设有天然气表计。5.根
