一种用于试样钎焊的工装及试样装炉方法.pdf

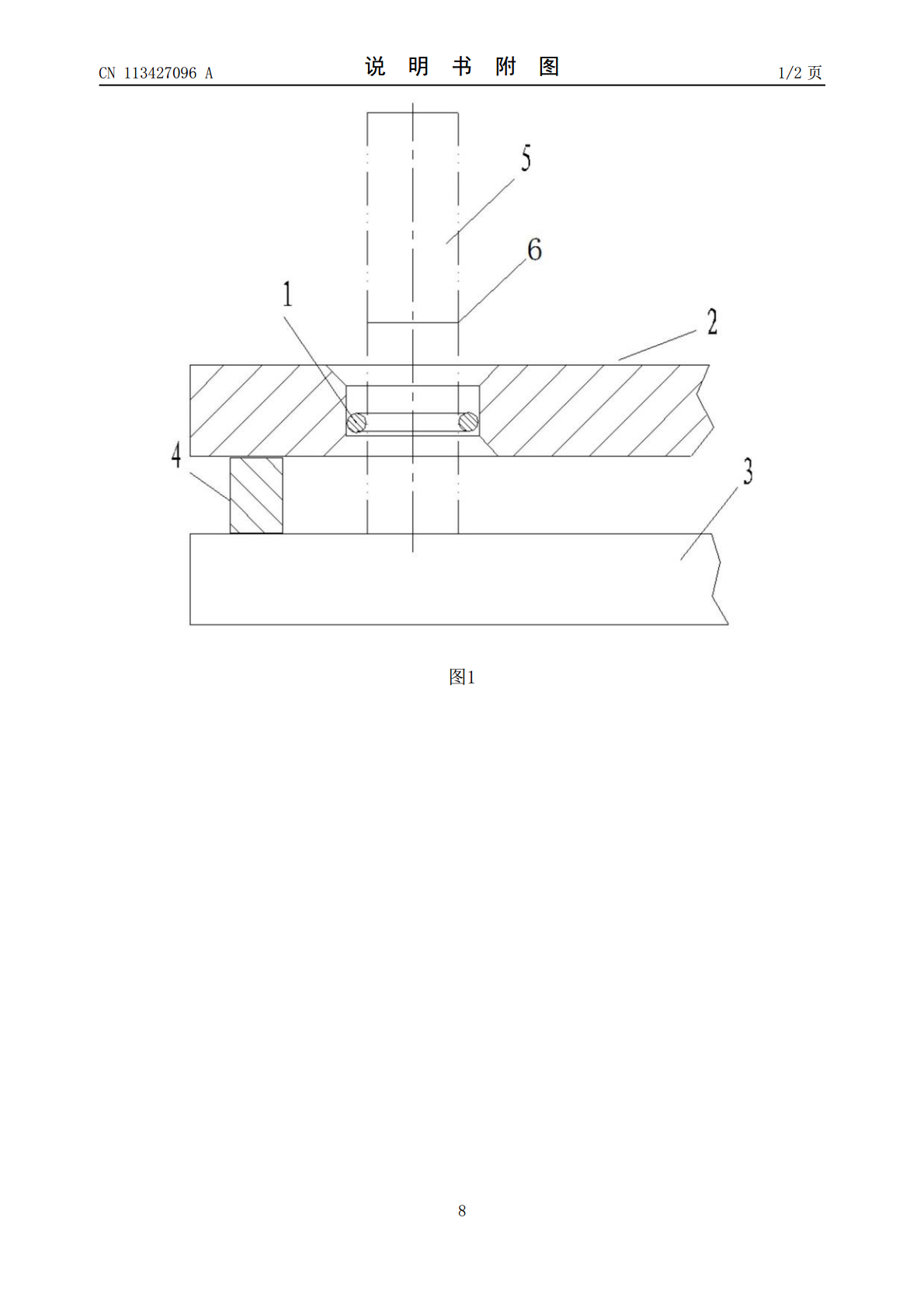

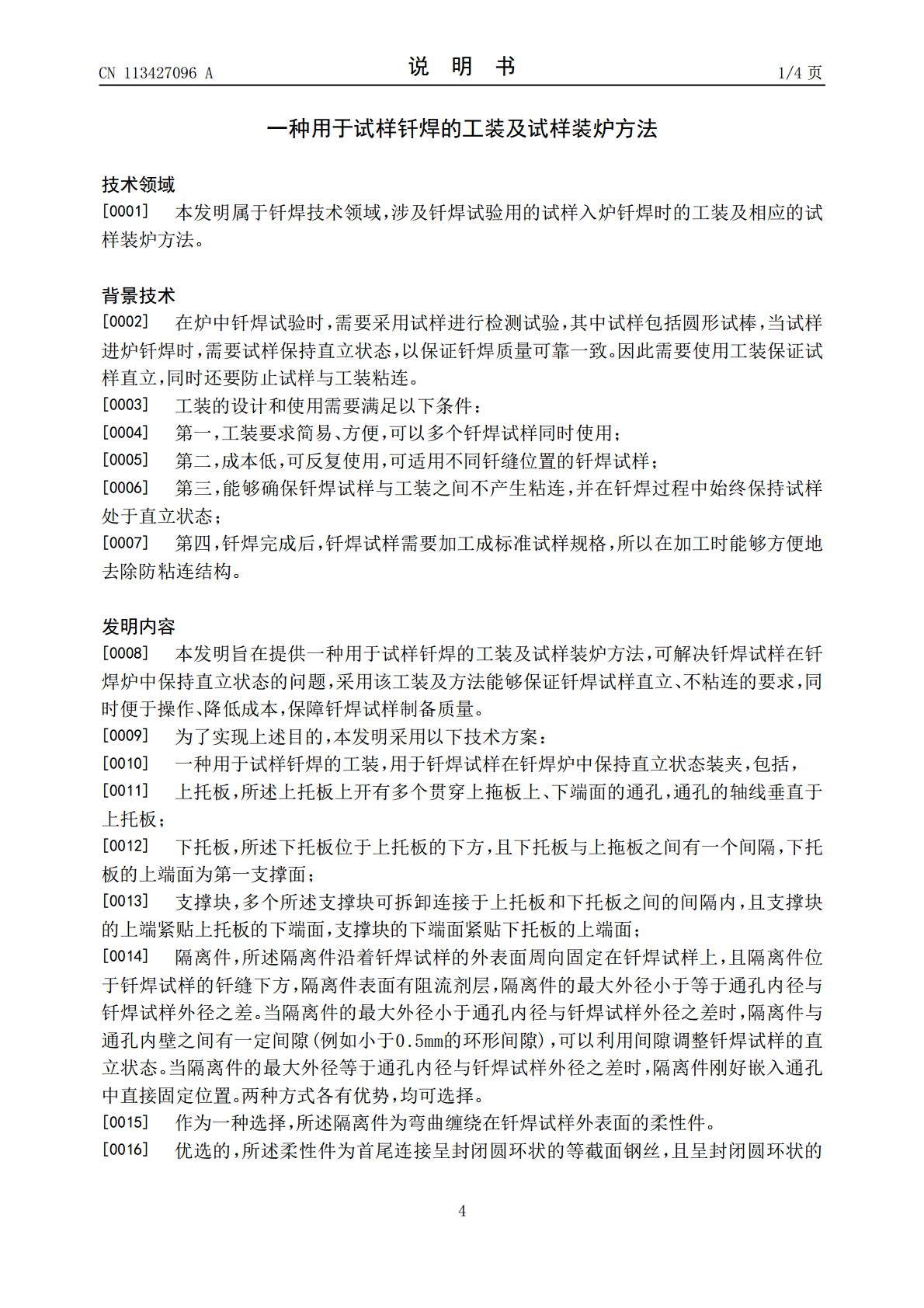

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113427096A(43)申请公布日2021.09.24(21)申请号202110747688.XG01N1/28(2006.01)(22)申请日2021.07.01(71)申请人中国航发贵州黎阳航空动力有限公司地址550000贵州省贵阳市白云区黎阳路1111号(72)发明人敖斌罗运芬王悦欣张宇辉胡建周成平吴磊李昌徐永涛肖清云(74)专利代理机构贵州派腾知识产权代理有限公司52114代理人周黎亚(51)Int.Cl.B23K1/008(2006.01)B23K3/08(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种用于试样钎焊的工装及试样装炉方法(57)摘要本发明公开了一种用于试样钎焊的工装及试样装炉方法，工装主要由上托板、下托板、支撑块和隔离件组成，上托板均布与钎焊试样相同规格的垂直通孔，钎焊试样下部绕隔离件，可以采用点焊固定隔离件，隔离件表面涂有阻流剂，隔离件的最大直径小于等于垂直通孔直径与钎焊试样直接之差，隔离件位置在钎焊试样下部并在上托板垂直通孔内，支撑块高度保证钎缝在上托板之上，若干个支撑块在上托板、下托板之间，将钎焊试样放入对应的通孔中进行钎焊，钎焊后钢丝可机械除去掉。本发明保证了钎焊试样直立、不粘连的要求，同时便于操作、降低成本，保障了钎焊质量。CN113427096ACN113427096A权利要求书1/2页1.一种用于试样钎焊的工装，用于钎焊试样(5)在钎焊炉中保持直立状态装夹，其特征在于：包括，上托板(2)，所述上托板(2)上开有多个贯穿上拖板(2)上、下端面的通孔，通孔的轴线垂直于上托板(2)；下托板(3)，所述下托板(3)位于上托板(2)的下方，且下托板(3)与上拖板(2)之间有一个间隔，下托板(3)的上端面为第一支撑面；支撑块(4)，多个所述支撑块(4)可拆卸连接于上托板(2)和下托板(3)之间的间隔内，且支撑块(4)的上端紧贴上托板(2)的下端面，支撑块(4)的下端面紧贴下托板(3)的上端面；隔离件，所述隔离件沿着钎焊试样(5)的外表面周向固定在钎焊试样(5)上，且隔离件位于钎焊试样(5)的钎缝(6)下方，隔离件表面有阻流剂层，隔离件的最大外径小于等于通孔内径与钎焊试样(5)外径之差。2.根据权利要求1所述的一种用于试样钎焊的工装，其特征在于：所述隔离件为弯曲缠绕在钎焊试样(5)外表面的柔性件。3.根据权利要求2所述的一种用于试样钎焊的工装，其特征在于：所述柔性件为首尾连接呈封闭圆环状的等截面钢丝(1)，且呈封闭圆环状的等截面钢丝(1)的圆环轴线与钎焊试样(5)的轴线重合。4.根据权利要求3所述的一种用于试样钎焊的工装，其特征在于：所述钢丝(1)通过点焊固定在钎焊试样(5)的外表面周向。5.根据权利要求1所述的一种用于试样钎焊的工装，其特征在于：所述通孔上、下端均开设有倒角。6.根据权利要求1所述的一种用于试样钎焊的工装，其特征在于：所述通孔的长度大于隔离件的高度。7.一种试样钎焊装炉方法，用于将钎焊试样(5)在钎焊炉中保持直立状态，钎焊试样(5)上至少有一条钎缝(6)，其特征在于：包括，在钎焊试样(5)下端设置第一支撑；在钎焊试样(5)外侧周向且低于最下方钎缝(6)位置设置第二支撑；在钎焊试样(5)外表面且低于最下方钎缝(6)位置设置隔离件，隔离件外表面带有阻流剂层；当钎焊试样(5)装炉时，钎焊试样(5)下端与第一支撑接触的同时隔离件外表面与第二支撑接触，钎焊试样(5)在第一支撑和第二支撑的组合作用下保持直立状态，钎焊结束后从钎焊试样(5)上去除隔离件。8.根据权利要求7所述的一种试样钎焊装炉方法，其特征在于：所述隔离件外表面与第二支撑之间为点接触，且接触点确定的平面垂直于钎焊试样(5)的轴线。9.根据权利要求7所述的一种试样钎焊装炉方法，其特征在于：所述隔离件外表面与第二支撑之间为线接触，且线接触形成一条封闭的圆环线，圆环线所在平面垂直于钎焊试样(5)的轴线，或者线接触形成不连续的圆环线。10.一种采用权利要求4所述工装的试样钎焊装炉方法，其特征在于：包括，步骤一，在钎焊试样(5)的钎缝(6)下方缠绕并点焊固定封闭圆环状等截面钢丝(1)；2CN113427096A权利要求书2/2页步骤二，在下拖板(3)上端面放置多个等高的支撑块(4)，将上托板(2)放置在支撑块(4)的上端面，且支撑块(4)的高度满足当钎焊试样(5)下端接触下托板(3)上端面时，钎缝(6)位于上托板(2)上端面上方；步骤三，将钎焊试样(5)插入上托板(2)的通孔中且下端与下托板(3)的第一支撑面紧贴，钢丝(1)的外缘与通孔的内壁紧贴，确保钎焊试样(5)呈直立状态，然后实施装炉钎焊；步骤四，钎焊完成后取出钎焊试样(5)，去除钎焊试
