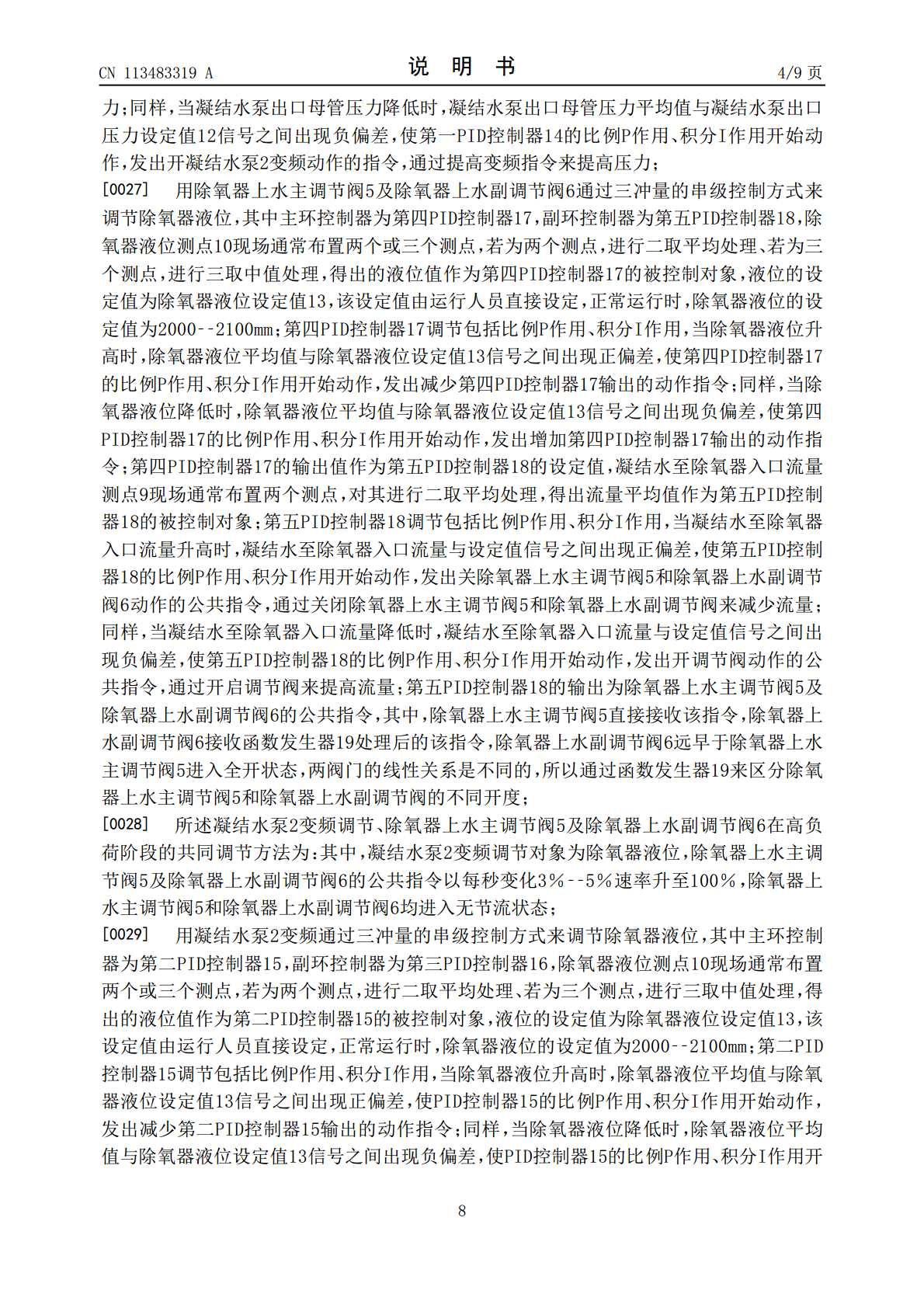

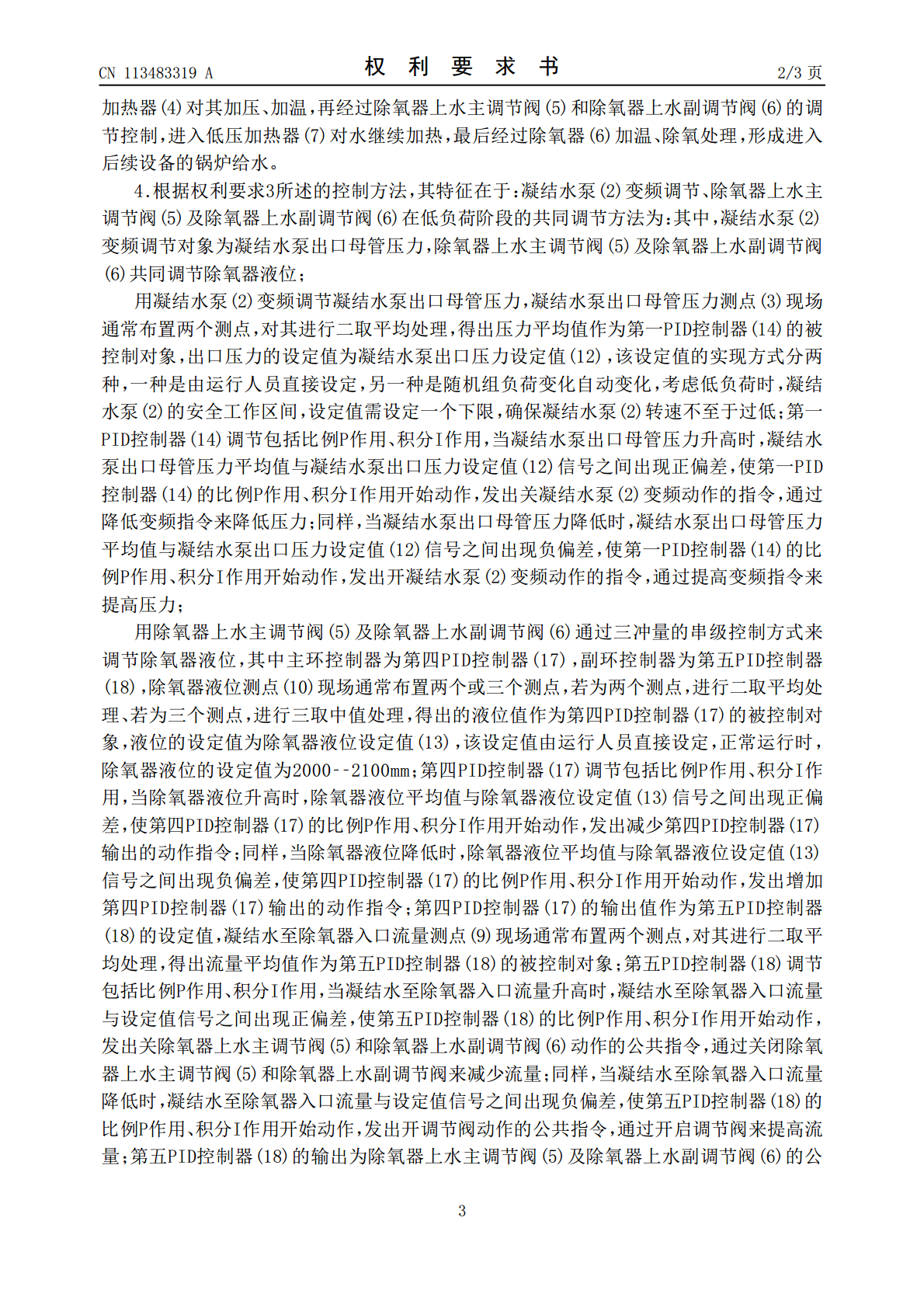

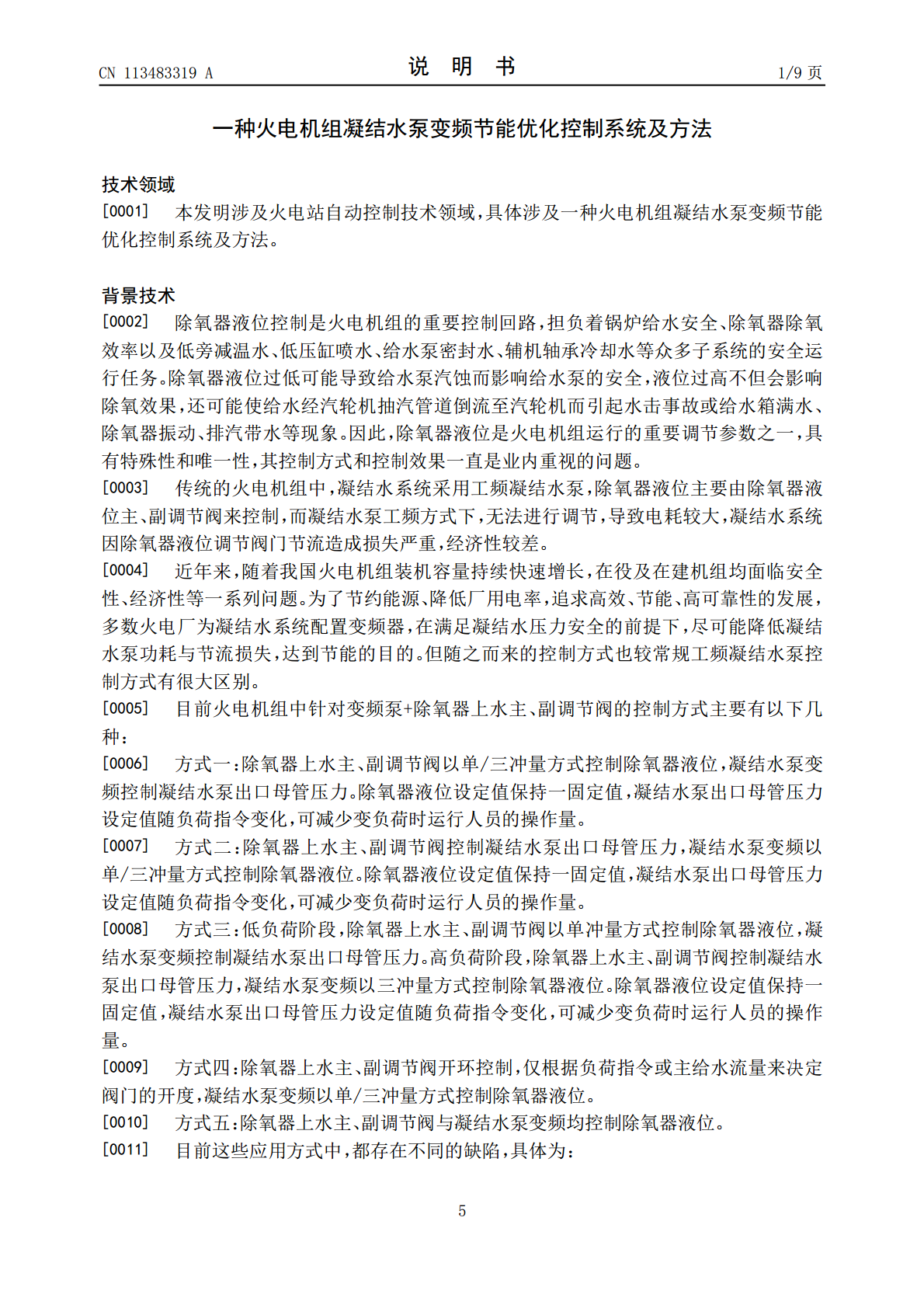

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113483319A(43)申请公布日2021.10.08(21)申请号202110776031.6F22D1/50(2006.01)(22)申请日2021.07.08F22D11/06(2006.01)F04B49/06(2006.01)(71)申请人西安热工研究院有限公司地址710032陕西省西安市碑林区兴庆路136号申请人华能山东发电有限公司八角发电厂(72)发明人邹本杰宋国鹏金国强王辰昱张宁朱传峰姜维索圣超苏鹏亮秦斌周宇哲陈星雨(74)专利代理机构西安智大知识产权代理事务所61215代理人何会侠(51)Int.Cl.F22D5/32(2006.01)F22D5/34(2006.01)权利要求书3页说明书9页附图1页(54)发明名称一种火电机组凝结水泵变频节能优化控制系统及方法(57)摘要一种火电机组凝结水泵变频节能优化控制系统及方法，该系统包括依次连接的凝结水加压装置的凝结水泵、凝结水加热装置的轴封加热器、低压加热器和除氧器，与凝结水泵相连的第一、第二和第三PID控制器，安装在轴封加热器出口主路管道上的除氧器上水主调节阀及与其相连的第四、第五PID控制器和函数发生器，安装在轴封加热器出口旁路管道上的除氧器上水副调节阀及与其相连的函数发生器，位于凝结水泵出口的凝结水泵出口母管压力测点，位于除氧器入口的凝结水至除氧器入口流量测点，位于除氧器内部的除氧器液位测点，位于除氧器出口的锅炉主给水流量测点；本发明可实现火电机组凝结水泵和除氧器上水主、副调节阀的最优控制，为电厂经济安全运行提供保障。CN113483319ACN113483319A权利要求书1/3页1.一种火电机组凝结水泵变频节能优化控制系统，其特征在于：包括依次连接的凝结水加压装置的凝结水泵(2)、凝结水加热装置的轴封加热器(4)、低压加热器(7)和除氧器(8)，与凝结水泵(2)相连的第一PID控制器(14)、第二PID控制器(15)和第三PID控制器(16)，安装在轴封加热器(4)出口主路管道上的除氧器上水主调节阀(5)及与其相连的第四PID控制器(17)、第五PID控制器(18)和函数发生器(19)，安装在轴封加热器(4)出口旁路管道上的除氧器上水副调节阀(6)及与其相连的函数发生器(19)，位于凝结水泵(2)出口的凝结水泵出口母管压力测点(3)，位于除氧器(8)入口的凝结水至除氧器入口流量测点(9)，位于除氧器(8)内部的除氧器液位测点(10)，位于除氧器(8)出口的锅炉主给水流量测点(11)；所述第一PID控制器(14)的作用是当机组处于低负荷运行状态下，调节凝结水泵(2)出口压力；第一PID控制器(14)的输入信号包括两路，第一路是凝结水泵出口压力设定值(12)，该设定值的实现方式分两种，一种是由运行人员直接设定，另一种是随机组负荷变化自动变化；第二路是需要控制调节的出口母管压力，由凝结水泵出口母管压力测点(3)直接测量得到，第一PID控制器(14)的输出信号为凝结水泵(2)的动作指令；第一PID控制器(14)包括比例P、积分I控制作用；所述第二PID控制器(15)和第三PID控制器(16)共同作用为一套串级控制，其作用是当机组处于高负荷运行状态下，凝结水泵(2)调节除氧器液位；第二PID控制器(15)作为主调控制器，其输入信号包括两路，第一路是除氧器液位设定值(13)，该设定值的实现方式是运行人员直接设定；第二路是需要控制调节的除氧器液位，由除氧器液位测点(10)直接测量得到；第二PID控制器(15)包括比例P、积分I控制作用；第三PID控制器(16)作为副调控制器，其输入信号包括两路，第一路是第二PID控制器(15)的输出值作为第三PID控制器(16)的设定值；第二路是需要控制调节凝结水至除氧器入口流量，由凝结水至除氧器入口流量测点(9)直接测量得到，第三PID控制器(16)的输出信号为凝结水泵(2)的动作指令；第三PID控制器(16)包括比例P、积分I控制作用；所述第四PID控制器(17)和第五PID控制器(18)共同作用为一套串级控制，其作用是当机组处于低负荷运行状态下，除氧器上水主调节阀(5)和除氧器上水副调节阀(6)共同调节除氧器液位；第四PID控制器(17)作为主调控制器，其输入信号包括两路，第一路是除氧器液位设定值(13)，该设定值的实现方式是运行人员直接设定；第二路是需要控制调节的除氧器液位，由除氧器液位测点(10)直接测量得到；第四PID控制器(17)包括比例P、积分I控制作用；第五PID控制器(18)作为副调控制器，其输入信号包括两路，第一路是第四PID控制器(17)的输出值作为第五PID控制器(18)的设定值；第二路是需要控制调节凝结水至除氧器入口流量，由凝
