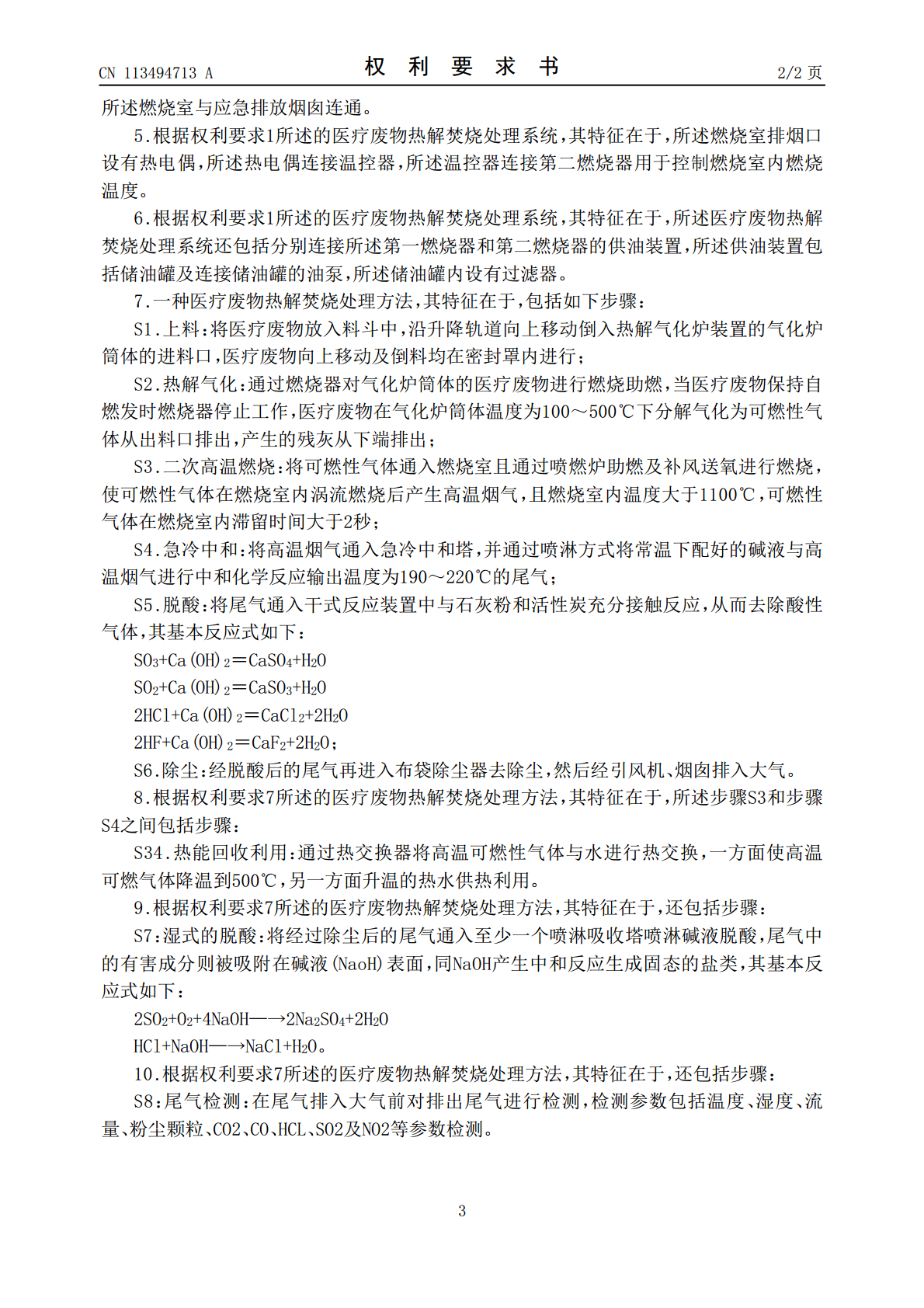

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113494713A(43)申请公布日2021.10.12(21)申请号202010257476.9(22)申请日2020.04.03(71)申请人新疆贝肯能源环保有限公司地址834007新疆维吾尔自治区克拉玛依市白碱滩区三平镇试油处房产大院(72)发明人尚宏杰(51)Int.Cl.F23G7/00(2006.01)F23G5/027(2006.01)F23G5/16(2006.01)F23G5/44(2006.01)F23G5/46(2006.01)F23J15/06(2006.01)F23J15/04(2006.01)权利要求书2页说明书6页附图1页(54)发明名称一种医疗废物热解焚烧处理系统及处理方法(57)摘要本发明提出了一种医疗废物热解焚烧处理系统，属于医疗废物处理技术领域，包括依次设置的进料装置、至少一热解气化炉装置、二次燃烧室装置、热回收利用装置、急冷中和塔、喷射反应器、布袋除尘装置、喷淋吸收塔、烟囱及主控中心，在密封条件下热解焚烧、急冷中和、脱酸及除尘彻底成为净化气体排出，同时和热回收利用装置联动将系统产生的大量热量加以回收利用，降低了运营成本。本发明还提出了一种医疗废物热解焚烧处理方法。本发明技术方案能够实现自动化控制，连续稳定运行，热能回收利用率高，无有害气体和物质排放，节能降耗，安全可靠，经济效益良好。CN113494713ACN113494713A权利要求书1/2页1.一种医疗废物热解焚烧处理系统，其特征在于，包括依次设置的进料装置、至少一热解气化炉装置、二次燃烧室装置、热回收利用装置、急冷中和塔、喷射反应器、布袋除尘装置、喷淋吸收塔、烟囱及主控中心；所述进料装置包括升降轨道、减速电机、料斗及密封罩，所述升降轨道设置于密封罩内，所述减速电机通过钢丝绳连接料斗，并驱动该料斗沿所述升降轨道上下移动；所述热解气化炉装置包括气化炉筒体、吸气罩、吸气管、第一燃烧器及一次鼓风机，所述气化炉筒体为立式圆柱筒体，其顶部设有进料口，侧部设有出料口，底部设有供风口，所述进料口用于接收所述进料装置输送的医疗废物料，所述供风口连接一次鼓风机，所述吸气罩底部与气化炉筒体上端连接，吸气罩顶部与吸气管相连接，所述第一燃烧器设于气化炉筒体上；所述二次燃烧室装置连接热解气化炉装置的出料口，包括燃烧室、第二燃烧器及二次鼓风机，所述燃烧室一侧设有第二燃烧器，所述燃烧室底部连接二次鼓风机，燃烧室顶部设有应急排放烟囱；所述热回收利用装置包括热交换锅炉，所述热交换锅炉上部设有进气口，下部设有出气口，所述进气口连接所述二次燃烧室装置，所述出气口连接所述急冷中和塔；所述急冷中和塔包括中和塔体、碱液供给装置及环流喷嘴，所述中和塔体为筒体结构，其内壁为耐酸、耐碱耐火材料，所述筒体结构顶部设有环流喷嘴，所述环流喷嘴通过压缩空气机提供的压缩空气将所述碱液供给装置输送的碱液向中和塔体内喷洒；所述喷射反应器包括喷射嘴装置、石灰给料装置及活性炭给料装置，所述喷射嘴装置与石灰给料装置及活性炭给料装置均相连接；所述布袋除尘装置包括布袋除尘器，所述布袋除尘器具有输入口和输出口，所述输入口连接喷射反应器，所述输出口连接喷淋吸收塔，所述输入口和输出口之间设有旁路烟管，所述布袋除尘器内设有用于清洗滤袋的脉冲清洗器，所述布袋除尘器还设有加热器，所述加热器具有温控器；所述喷淋吸收塔包括至少一个吸收塔体，所述吸收塔体下端通过引风机连接所述布袋除尘器的输出口，所述吸收塔体内设有花洒，所述花洒通过喷淋泵将碱液循环池中的中和碱液向所述吸收塔体内喷出；所述烟囱连接吸收塔体输出端用于将尾气向外排出；所述主控中心与所述进料装置、至少一热解气化炉装置、二次燃烧室装置、热回收利用装置、急冷中和塔、喷射反应器、布袋除尘装置、喷淋吸收塔电性连接，包括控制单元、及连接控制单元的监控单元及报警单元。2.根据权利要求1所述的医疗废物热解焚烧处理系统，其特征在于，所述热解气化炉装置还包括设置于气化炉筒体上的水循环冷却单元，所述水循环冷却单元用于气化炉筒体温度冷却。3.根据权利要求1所述的医疗废物热解焚烧处理系统，其特征在于，所述二次燃烧室装置还包括设于所述燃烧室底部的防爆器，所述防爆器用于该燃烧室内压力超过预设值时开启并释放压力。4.根据权利要求1所述的医疗废物热解焚烧处理系统，其特征在于，所述应急排放烟囱底部设有连接所述主控中心的自动控制阀，所述自动控制阀用于在断电时自动打开阀门使2CN113494713A权利要求书2/2页所述燃烧室与应急排放烟囱连通。5.根据权利要求1所述的医疗废物热解焚烧处理系统，其特征在于，所述燃烧室排烟口设有热电偶，所述热电偶连接温控器，所述温控器连接第二燃烧器用于控制燃烧室内燃烧温度。6.根据权利要求1
