糠醛废汽治理系统及方法.pdf

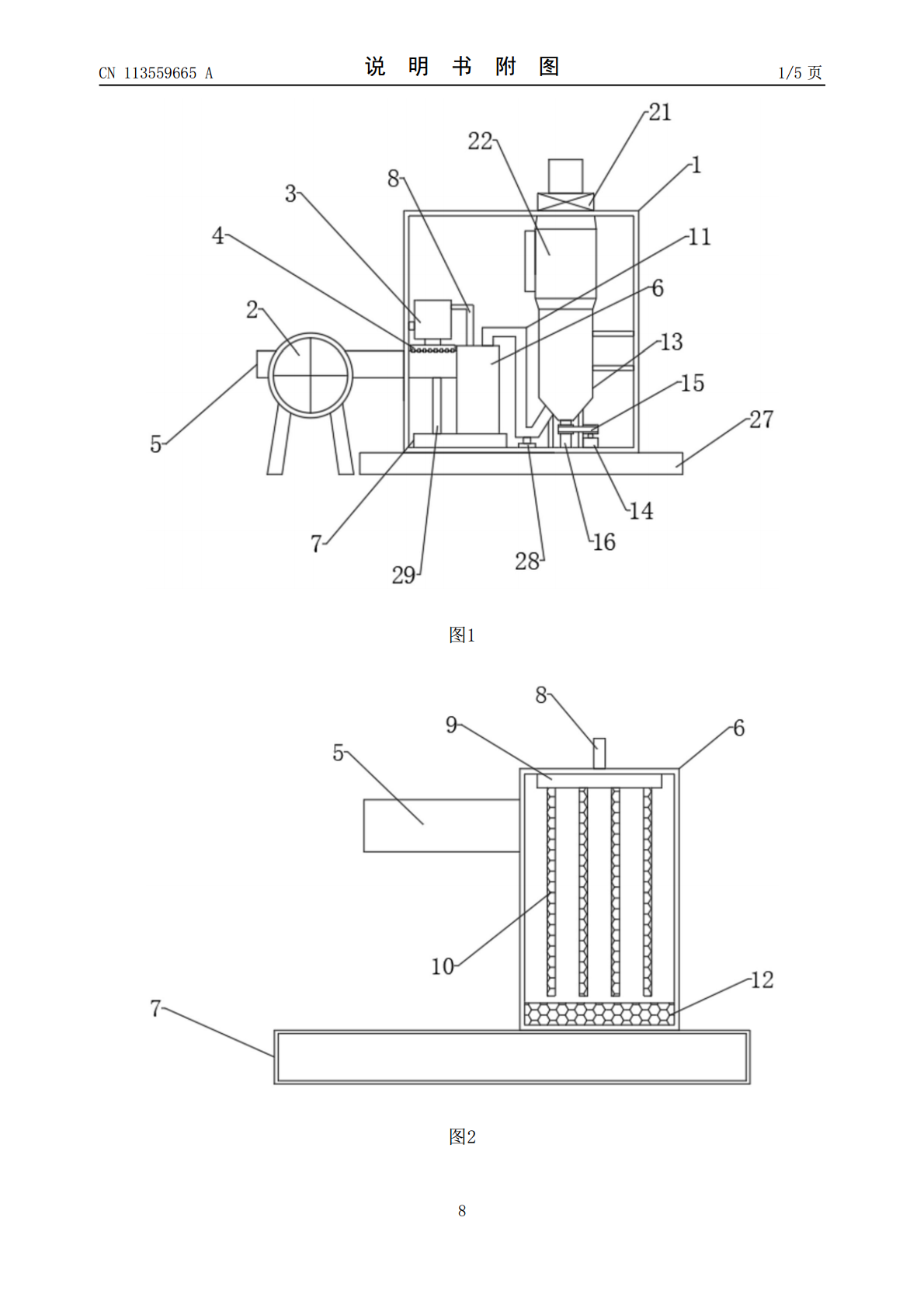

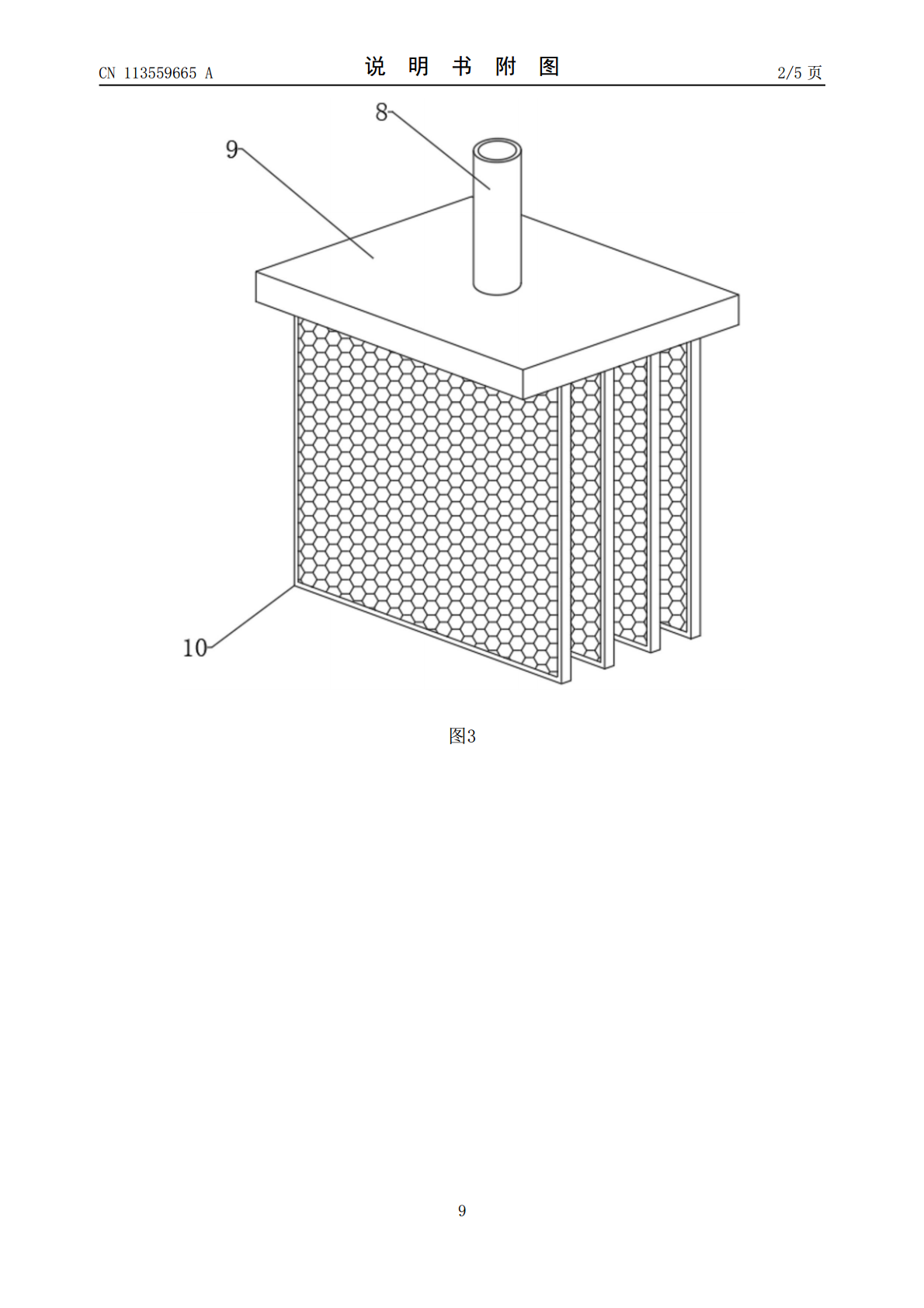

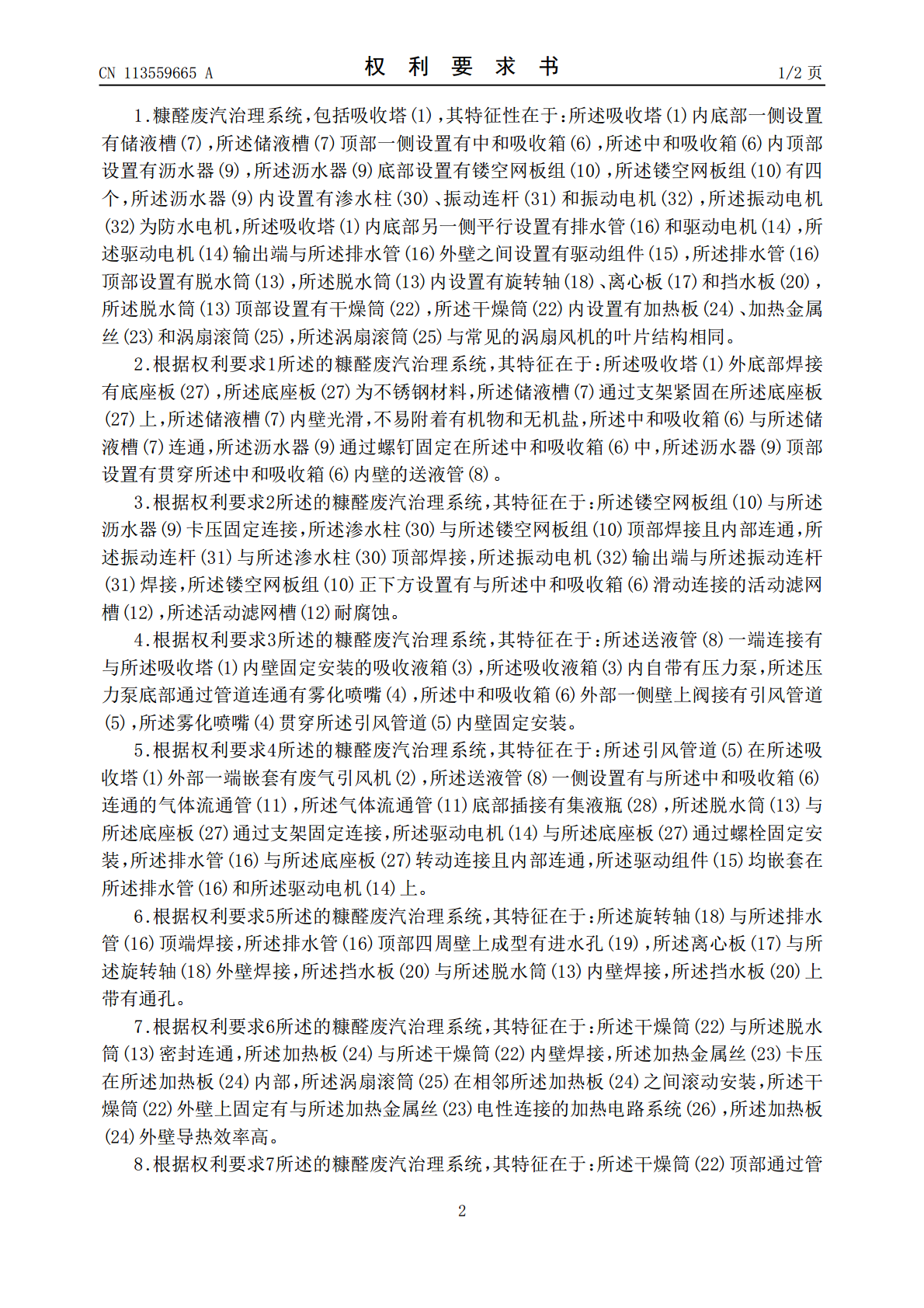

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113559665A(43)申请公布日2021.10.29(21)申请号202110888457.0B01D53/78(2006.01)(22)申请日2021.08.03B01D53/96(2006.01)(71)申请人邢台金丰能源科技有限公司地址054200河北省邢台市内丘工业园区北园(金店镇清修村东南)(72)发明人刘晓然段建国(74)专利代理机构深圳至诚化育知识产权代理事务所(普通合伙)44728代理人刘英(51)Int.Cl.B01D53/00(2006.01)B01D53/26(2006.01)B01D53/44(2006.01)B01D53/48(2006.01)B01D53/72(2006.01)权利要求书2页说明书4页附图5页(54)发明名称糠醛废汽治理系统及方法(57)摘要本发明公开了糠醛废气处理技术领域的糠醛废汽治理系统及方法，包括吸收塔，所述吸收塔内底部一侧设置有储液槽，所述储液槽顶部一侧设置有中和吸收箱，所述中和吸收箱内顶部设置有沥水器，所述沥水器底部设置有镂空网板组，所述镂空网板组有四个，所述沥水器内设置有渗水柱、振动连杆和振动电机，所述振动电机为防水电机；本发明中，通过在传统的糠醛燃烧炉的废气处理装置中增加一个由吸收液箱、循环管道、储液槽、中和吸收箱、雾化喷嘴、镂空网板组、振动连杆以及渗水柱构成的新型湿法吸收结构，可给处理的废气进行初步的雾化增湿，再使得增湿后的气体充分与吸收液水幕进行接触反应，大大提高了对有机废气中有机成分的反应吸收效率，避免污染物排放。CN113559665ACN113559665A权利要求书1/2页1.糠醛废汽治理系统，包括吸收塔(1)，其特征性在于：所述吸收塔(1)内底部一侧设置有储液槽(7)，所述储液槽(7)顶部一侧设置有中和吸收箱(6)，所述中和吸收箱(6)内顶部设置有沥水器(9)，所述沥水器(9)底部设置有镂空网板组(10)，所述镂空网板组(10)有四个，所述沥水器(9)内设置有渗水柱(30)、振动连杆(31)和振动电机(32)，所述振动电机(32)为防水电机，所述吸收塔(1)内底部另一侧平行设置有排水管(16)和驱动电机(14)，所述驱动电机(14)输出端与所述排水管(16)外壁之间设置有驱动组件(15)，所述排水管(16)顶部设置有脱水筒(13)，所述脱水筒(13)内设置有旋转轴(18)、离心板(17)和挡水板(20)，所述脱水筒(13)顶部设置有干燥筒(22)，所述干燥筒(22)内设置有加热板(24)、加热金属丝(23)和涡扇滚筒(25)，所述涡扇滚筒(25)与常见的涡扇风机的叶片结构相同。2.根据权利要求1所述的糠醛废汽治理系统，其特征在于：所述吸收塔(1)外底部焊接有底座板(27)，所述底座板(27)为不锈钢材料，所述储液槽(7)通过支架紧固在所述底座板(27)上，所述储液槽(7)内壁光滑，不易附着有机物和无机盐，所述中和吸收箱(6)与所述储液槽(7)连通，所述沥水器(9)通过螺钉固定在所述中和吸收箱(6)中，所述沥水器(9)顶部设置有贯穿所述中和吸收箱(6)内壁的送液管(8)。3.根据权利要求2所述的糠醛废汽治理系统，其特征在于：所述镂空网板组(10)与所述沥水器(9)卡压固定连接，所述渗水柱(30)与所述镂空网板组(10)顶部焊接且内部连通，所述振动连杆(31)与所述渗水柱(30)顶部焊接，所述振动电机(32)输出端与所述振动连杆(31)焊接，所述镂空网板组(10)正下方设置有与所述中和吸收箱(6)滑动连接的活动滤网槽(12)，所述活动滤网槽(12)耐腐蚀。4.根据权利要求3所述的糠醛废汽治理系统，其特征在于：所述送液管(8)一端连接有与所述吸收塔(1)内壁固定安装的吸收液箱(3)，所述吸收液箱(3)内自带有压力泵，所述压力泵底部通过管道连通有雾化喷嘴(4)，所述中和吸收箱(6)外部一侧壁上阀接有引风管道(5)，所述雾化喷嘴(4)贯穿所述引风管道(5)内壁固定安装。5.根据权利要求4所述的糠醛废汽治理系统，其特征在于：所述引风管道(5)在所述吸收塔(1)外部一端嵌套有废气引风机(2)，所述送液管(8)一侧设置有与所述中和吸收箱(6)连通的气体流通管(11)，所述气体流通管(11)底部插接有集液瓶(28)，所述脱水筒(13)与所述底座板(27)通过支架固定连接，所述驱动电机(14)与所述底座板(27)通过螺栓固定安装，所述排水管(16)与所述底座板(27)转动连接且内部连通，所述驱动组件(15)均嵌套在所述排水管(16)和所述驱动电机(14)上。6.根据权利要求5所述的糠醛废汽治理系统，其特征在于：所述旋转轴(18)与所述排水管(16)顶端焊接，所述排水管(16)顶部四周壁上成型有
