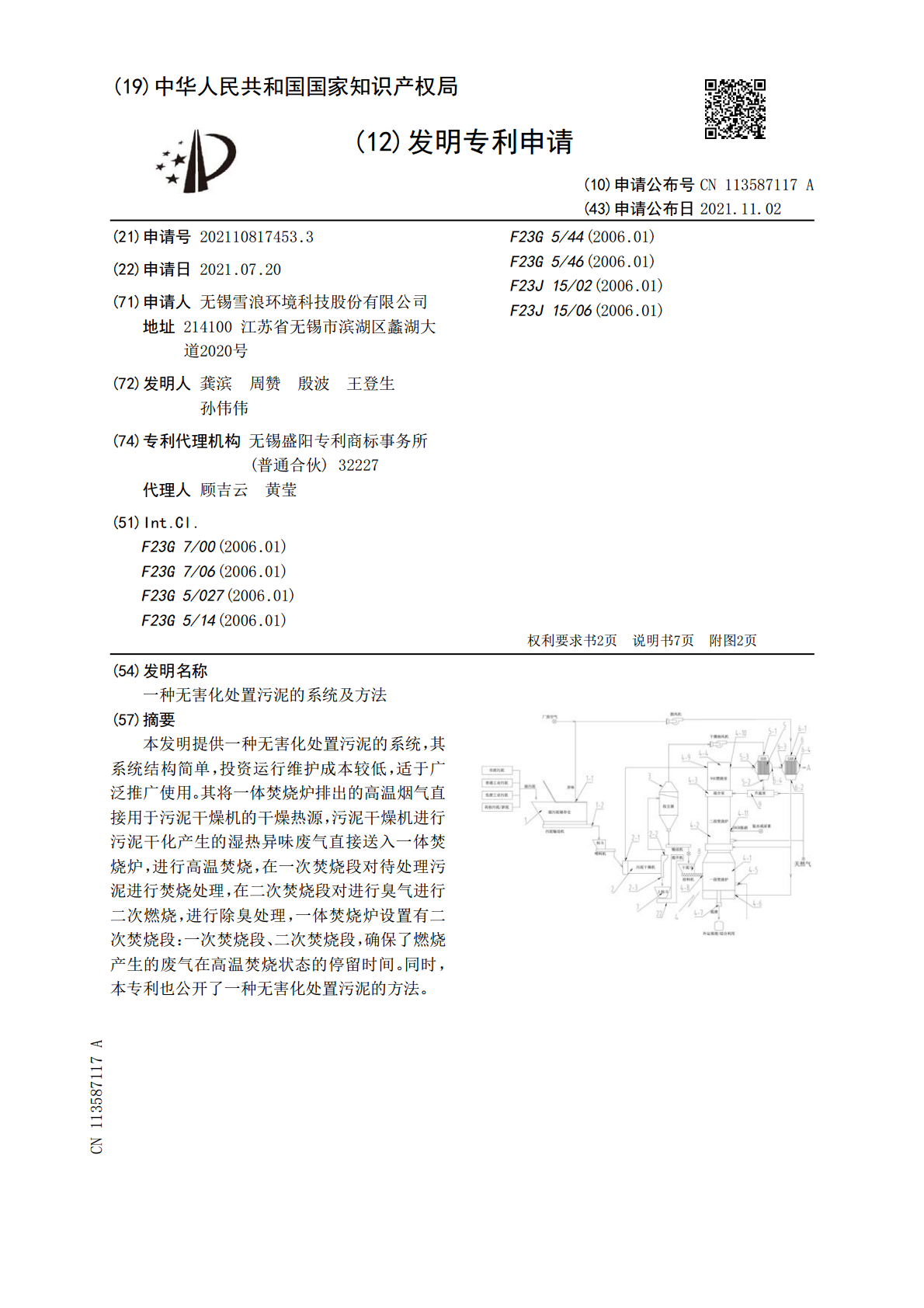

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113587117A(43)申请公布日2021.11.02(21)申请号202110817453.3F23G5/44(2006.01)(22)申请日2021.07.20F23G5/46(2006.01)F23J15/02(2006.01)(71)申请人无锡雪浪环境科技股份有限公司F23J15/06(2006.01)地址214100江苏省无锡市滨湖区蠡湖大道2020号(72)发明人龚滨周赞殷波王登生孙伟伟(74)专利代理机构无锡盛阳专利商标事务所(普通合伙)32227代理人顾吉云黄莹(51)Int.Cl.F23G7/00(2006.01)F23G7/06(2006.01)F23G5/027(2006.01)F23G5/14(2006.01)权利要求书2页说明书7页附图2页(54)发明名称一种无害化处置污泥的系统及方法(57)摘要本发明提供一种无害化处置污泥的系统，其系统结构简单，投资运行维护成本较低，适于广泛推广使用。其将一体焚烧炉排出的高温烟气直接用于污泥干燥机的干燥热源，污泥干燥机进行污泥干化产生的湿热异味废气直接送入一体焚烧炉，进行高温焚烧，在一次焚烧段对待处理污泥进行焚烧处理，在二次焚烧段对进行臭气进行二次燃烧，进行除臭处理，一体焚烧炉设置有二次焚烧段：一次焚烧段、二次焚烧段，确保了燃烧产生的废气在高温焚烧状态的停留时间。同时，本专利也公开了一种无害化处置污泥的方法。CN113587117ACN113587117A权利要求书1/2页1.一种无害化处置污泥的系统，其特征在于，其包括，污泥储存仓，其特征在于，其还包括：污泥干燥机、一体焚烧炉、烟气处理系统；所述一体焚烧炉与所述烟气处理系统之间通过换热设备连通；所述换热设备包括互相连通的第一GGH换热器、GAH换热器；所述一体焚烧炉自上而下设置互相连通的燃烧室、混合室、二次焚烧段、一次焚烧段，所述一体焚烧炉的给料口设置在所述一次焚烧段处，所述焚烧炉底部设置助燃空气入口；所述污泥干燥机入料口连接所述污泥储存仓的出料口，所述污泥干燥机的排料口通过污泥上料结构连接所述一体焚烧炉的所述给料口；所述燃烧室顶部设置两个排烟口：第一排烟口、第二排烟口，所述第一排烟口连接所述污泥干燥机的干燥用热源入口；所述第二排烟口连接所述第一GGH换热器的热侧入口；所述第一GGH换热器的热侧出口连接所述GAH换热器的热烟入口；所述污泥干燥机的排气口连接收尘器的烟气进口，所述收尘器排烟口接入所述第一GGH换热器的冷侧入口；所述第一GGH换热器的冷侧出口连接所述一体焚烧炉的所述混合室；所述污泥储存仓的排气口连接所述GAH换热器的冷空气入口，所述GAH换热器的冷空气出口连接所述一次焚烧段底部的所述助燃空气入口；所述GAH换热器的热烟出口连接诶所述烟气处理系统，经所述烟气处理系统处理后，经过烟囱排出；所述烟气处理系统包括：两级脱硝结构、两级除尘结构、湿法脱酸设备；所述两级脱硝结构包括：一级脱硝设备、二级脱硝设备；所述一级脱硝设备为设置于所述一体焚烧炉中850℃区间处的SNCR喷枪，所述二级脱硝设备为连接所述烟囱入口的SCR脱硝反应器；所述两级除尘结构包括：连接所述GAH换热器的热烟出口的静电除尘器、设置于所述湿法脱酸设备之前的布袋除尘器；所述布袋除尘器和所述湿法脱酸设备之间的烟道上设置预冷器；所述湿法脱酸设备和所述SCR脱硝反应器之间的烟道上设置烟气加热装置；所述SCR脱硝反应器的脱硝后烟气出口连接所述烟气加热装置的热源入口，所述烟气加热装置的换热后烟气出口连接烟囱入口。2.根据权利要求1所述一种无害化处置污泥的系统，其特征在于：所述烟气加热装置包括：第二GGH换热器、NGH燃料加热器；所述湿法脱酸设备烟气出口连接所述第二GGH换热器冷侧烟气入口，所述第二GGH换热器的加热后烟气出口连接所述NGH燃料加热器的烟气入口，所述NGH燃料加热器的加热后烟气出口连接所述SCR脱硝反应器的待处理烟气入口，所述SCR脱硝反应器的脱硝后烟气出口连接所述第二GGH换热器的高温净烟入口，所述第二GGH换热器的换热后烟气出口连接所述烟囱入口。3.根据权利要求1所述一种无害化处置污泥的系统，其特征在于：所述静电除尘器和所述布袋除尘器之间的烟气通道上设置干法反应设备，所述干法反应设备中设置消石灰喷射装置、活性炭喷射装置。4.根据权利要求3所述一种无害化处置污泥的系统，其特征在于：所述干法反应设备基于文丘里烟道实现。2CN113587117A权利要求书2/2页5.一种无害化处置污泥的方法，其特征在于，其包括以下步骤：S1：将污泥储存仓中存储的待处理污泥送入污泥干燥机进行干化处理；S2：所述污泥干燥机中基于烟气直接加热干化工艺，对所述待处理污泥进行干化处理；干化处理
