一种新型垃圾焚烧飞灰热解系统及方法.pdf

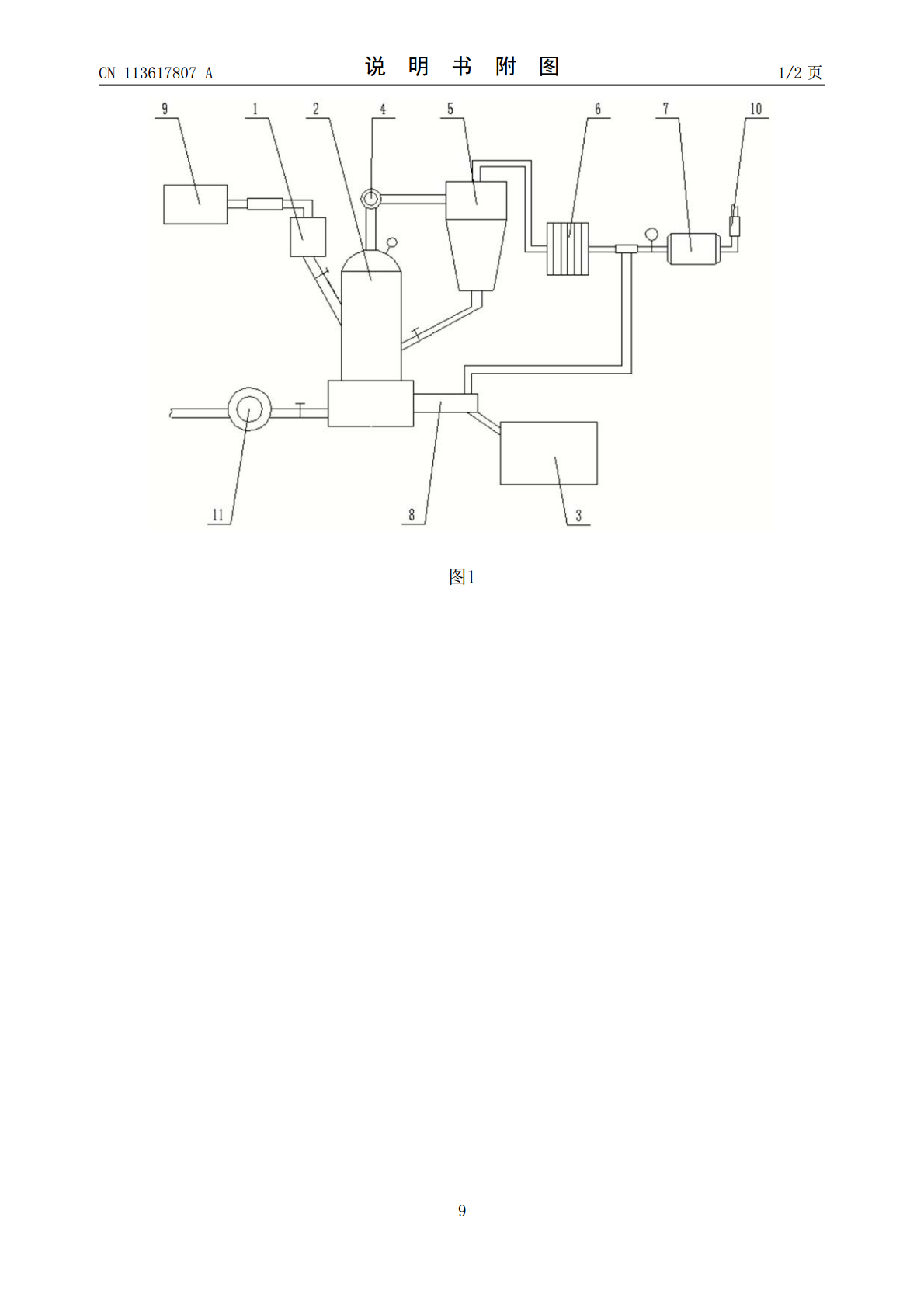

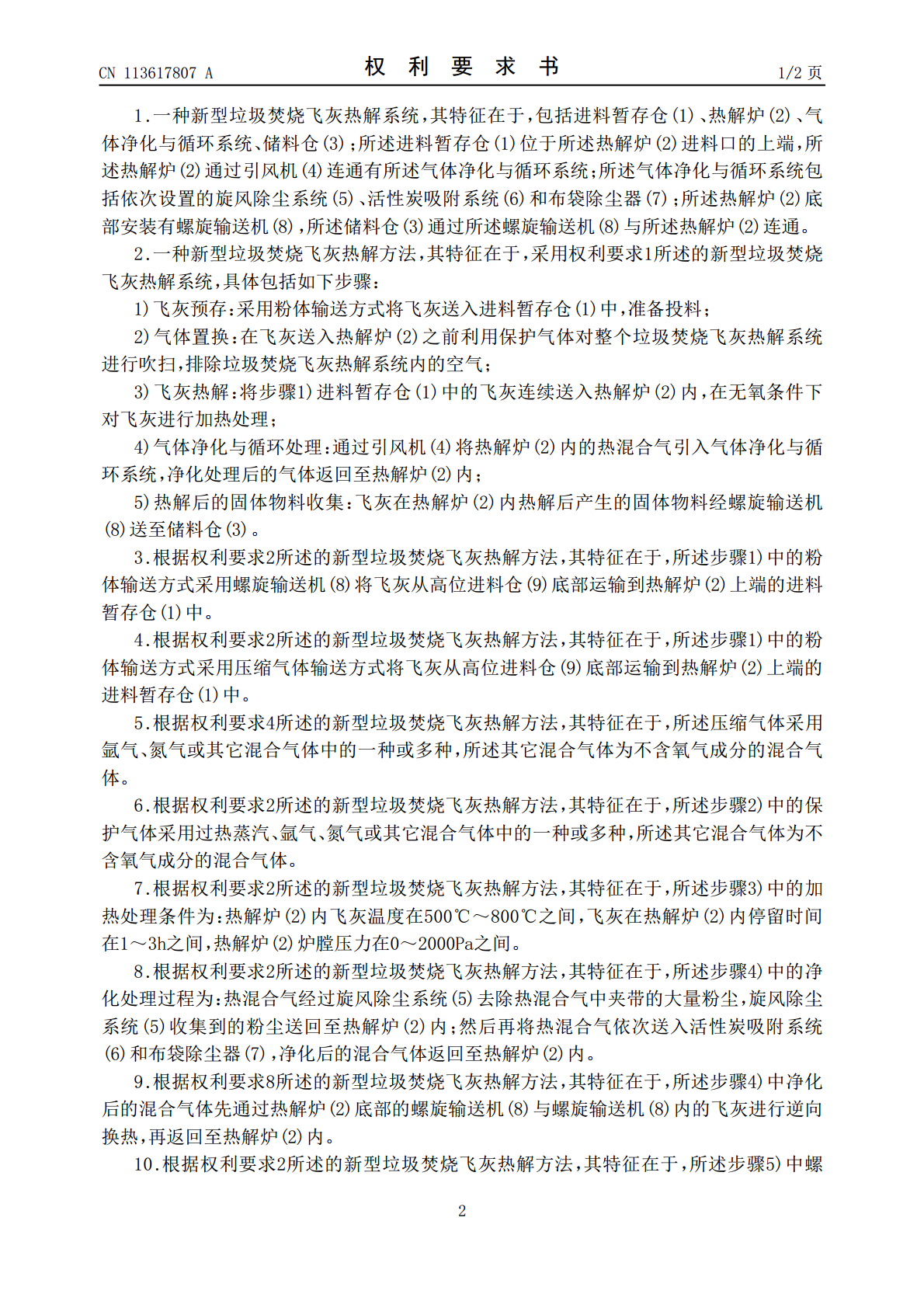

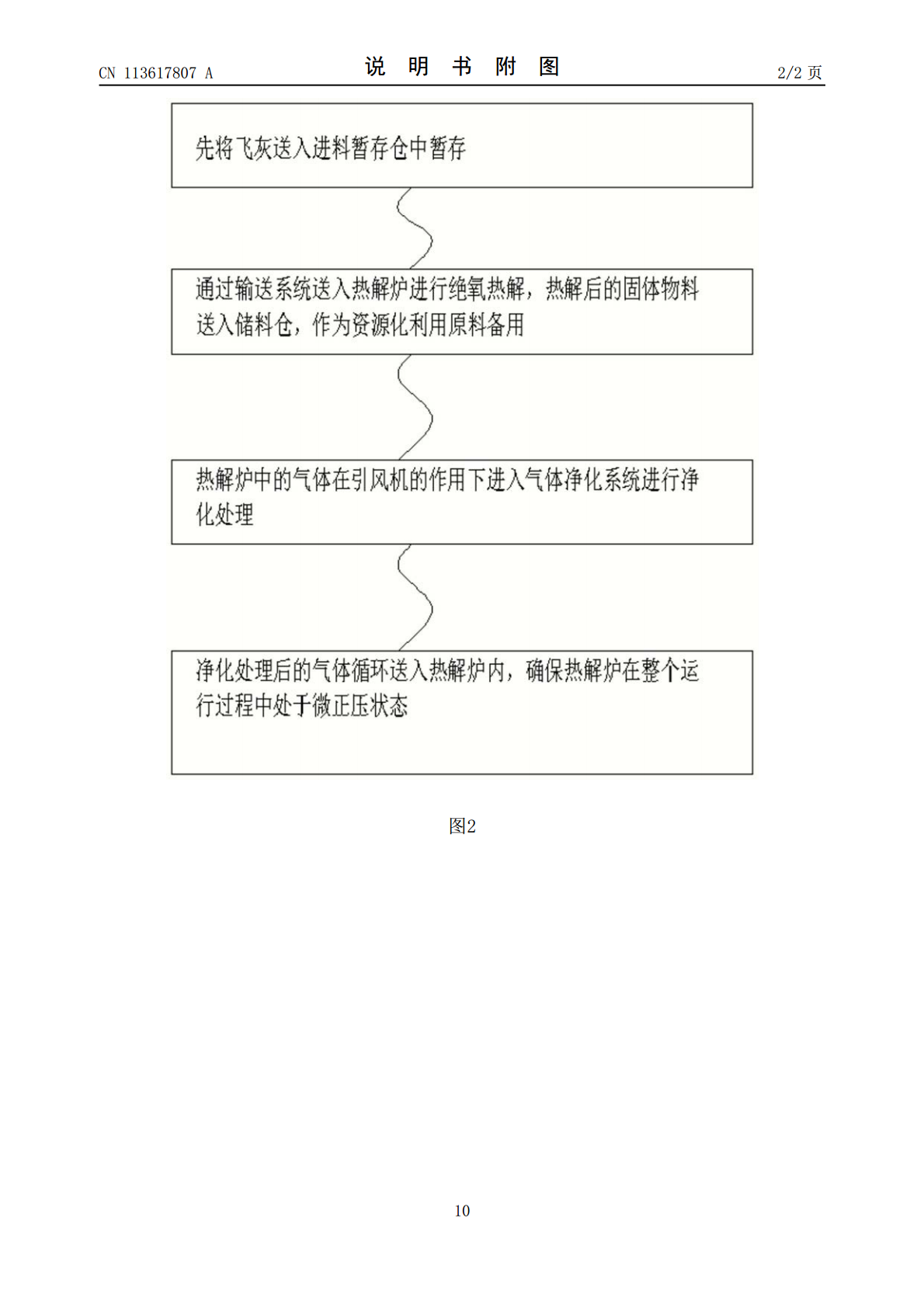

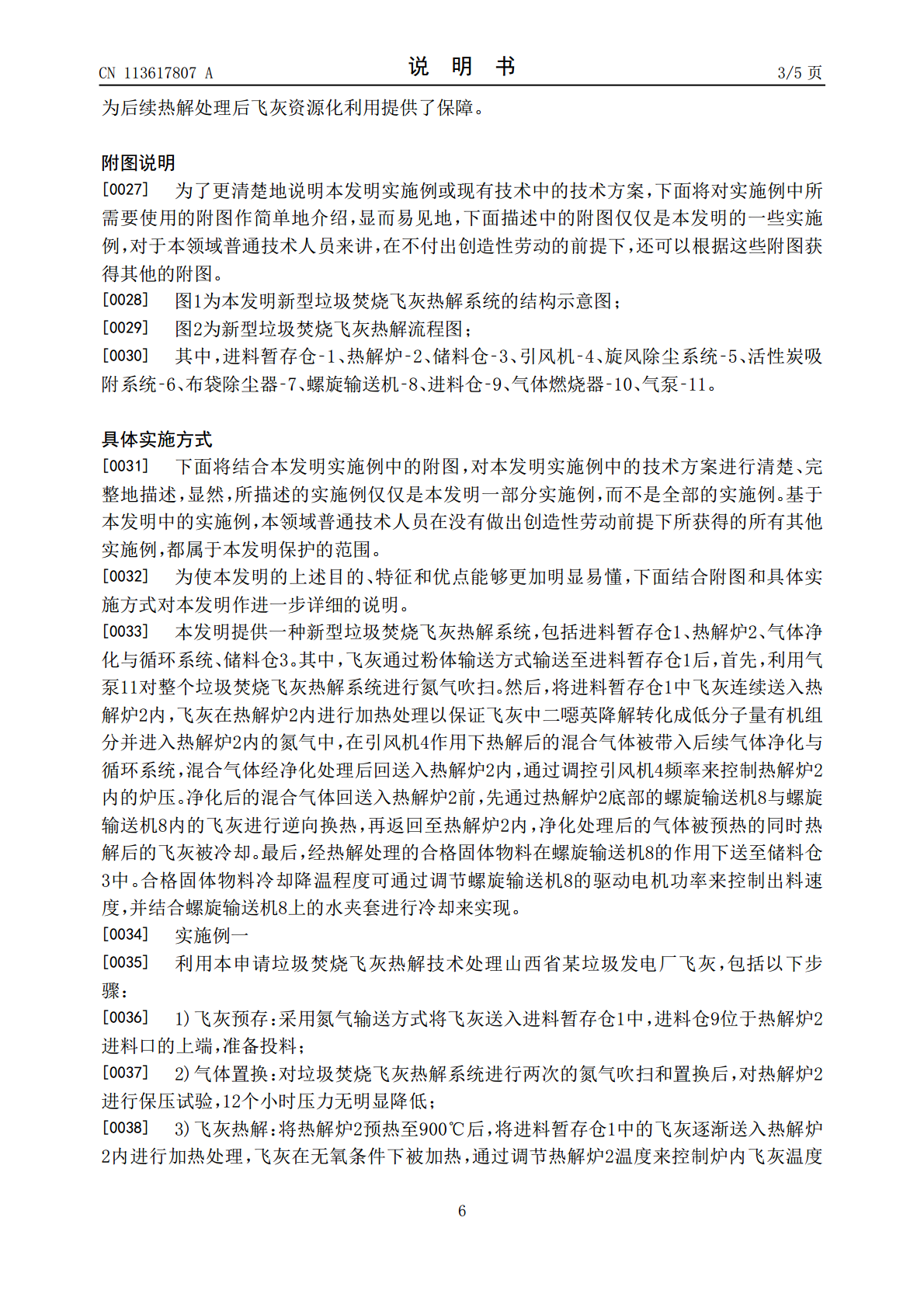

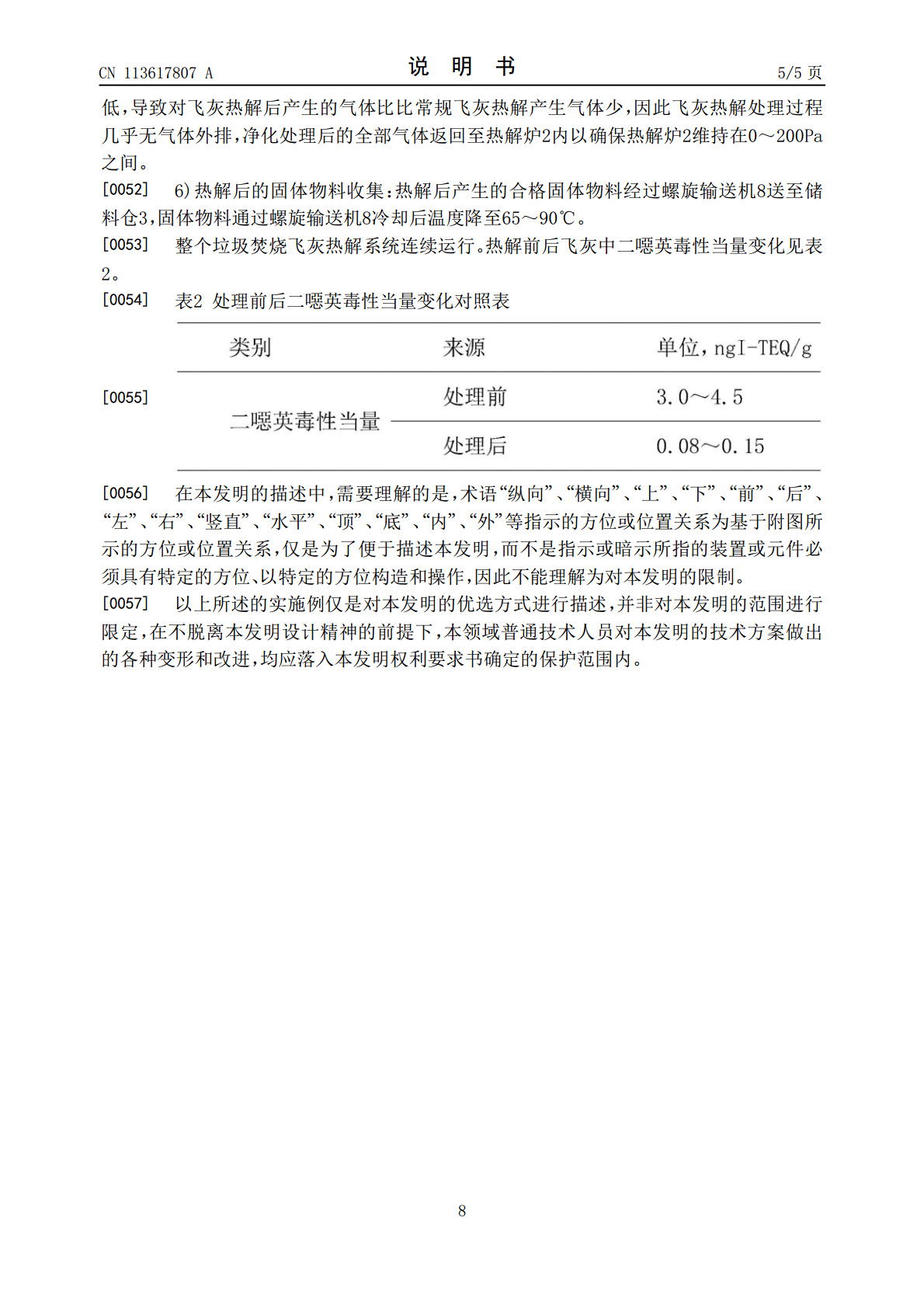

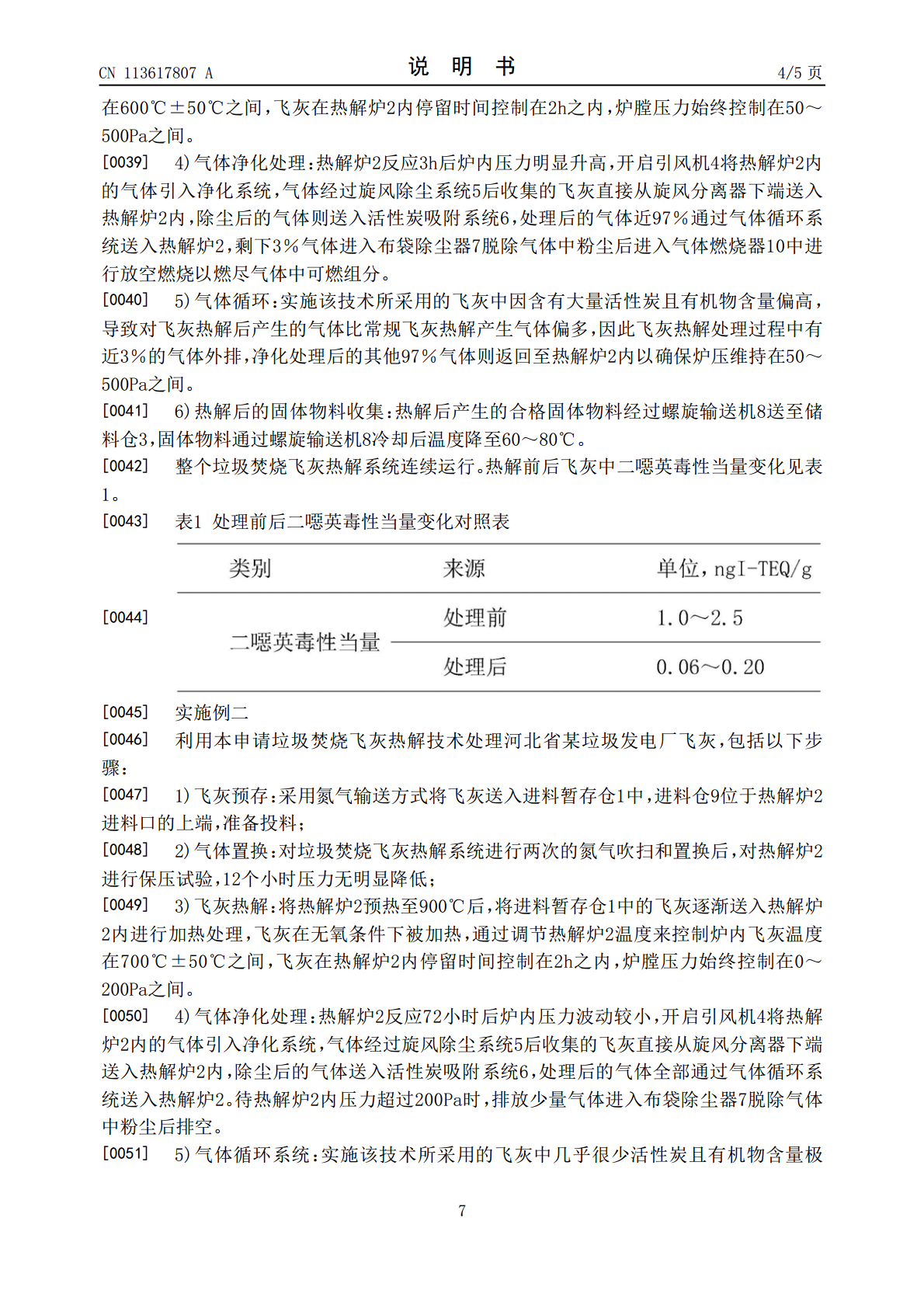

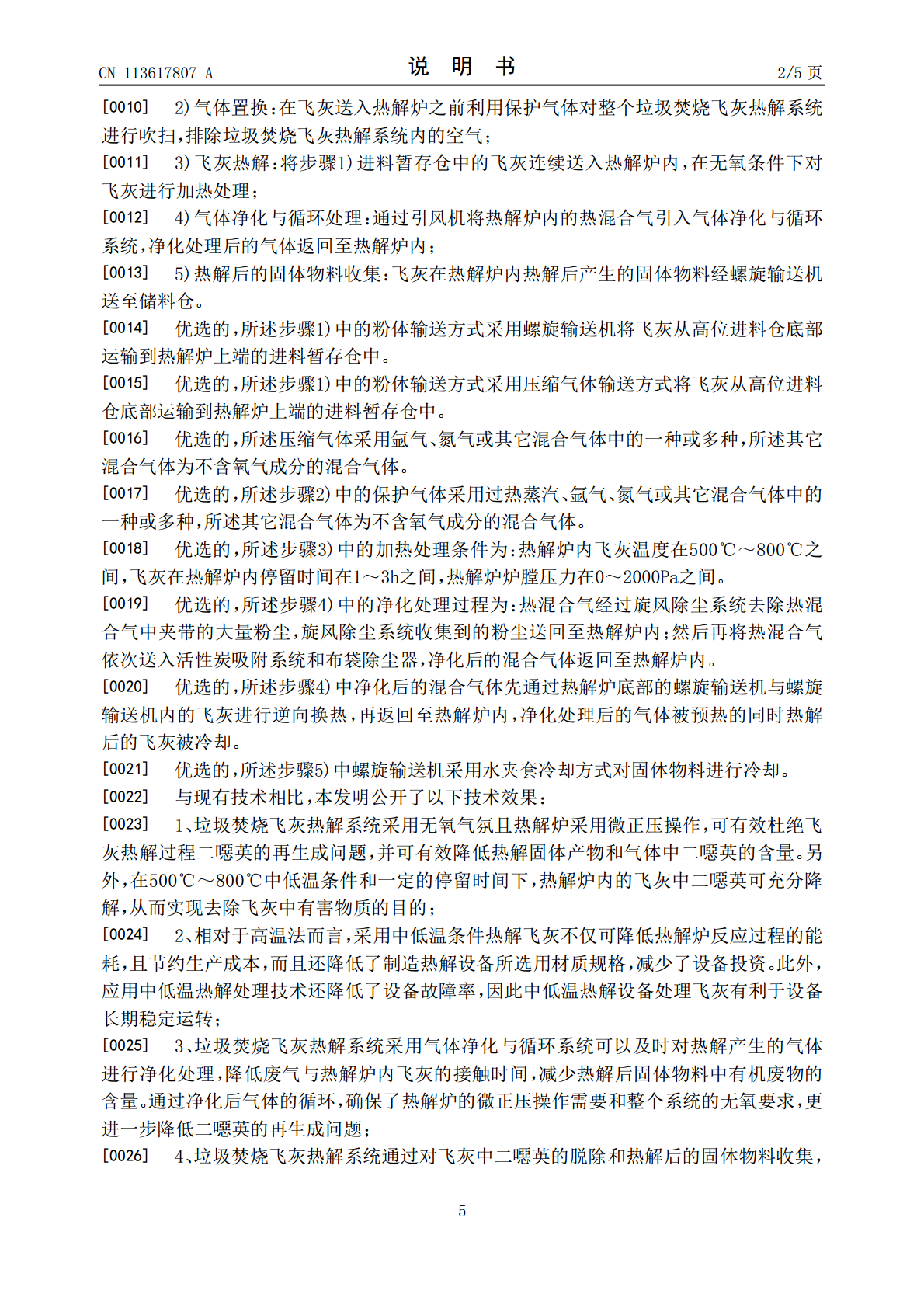

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113617807A(43)申请公布日2021.11.09(21)申请号202110959293.6B01D53/04(2006.01)(22)申请日2021.08.20(71)申请人北科蕴宏环保科技(北京)有限公司地址100049北京市石景山区实兴东街11号2层2578室申请人山西蕴宏环境科技发展有限责任公司(72)发明人张宁黄晓燕张静文(74)专利代理机构北京盛询知识产权代理有限公司11901代理人马文巧(51)Int.Cl.B09B3/00(2006.01)B09B5/00(2006.01)B01D46/02(2006.01)权利要求书2页说明书5页附图2页(54)发明名称一种新型垃圾焚烧飞灰热解系统及方法(57)摘要本发明公开一种新型垃圾焚烧飞灰热解系统及方法，本发明涉及电力、环保领域。本发明新型垃圾焚烧飞灰热解系统包括进料暂存仓、热解炉、气体净化与循环系统、储料仓，通过进料暂存仓为热解炉连续提供飞灰，飞灰在热解炉内无氧环境下进行充分加热，实现了对二噁英的降解，而且有效杜绝了二噁英再生成，达到彻底去除有机类有害物质的目的。通过气体净化系统收集热解过程中产生的气体，对其进行有效的富集和净化，使飞灰热解更高效，热解后的固体残渣中有机类有害物质降至更低，也避免了对大气环境的污染，并可满足热解炉的无氧环境的需要，降低热解炉内气相中有机类有害物的浓度，提高了反应效率。CN113617807ACN113617807A权利要求书1/2页1.一种新型垃圾焚烧飞灰热解系统，其特征在于，包括进料暂存仓(1)、热解炉(2)、气体净化与循环系统、储料仓(3)；所述进料暂存仓(1)位于所述热解炉(2)进料口的上端，所述热解炉(2)通过引风机(4)连通有所述气体净化与循环系统；所述气体净化与循环系统包括依次设置的旋风除尘系统(5)、活性炭吸附系统(6)和布袋除尘器(7)；所述热解炉(2)底部安装有螺旋输送机(8)，所述储料仓(3)通过所述螺旋输送机(8)与所述热解炉(2)连通。2.一种新型垃圾焚烧飞灰热解方法，其特征在于，采用权利要求1所述的新型垃圾焚烧飞灰热解系统，具体包括如下步骤：1)飞灰预存：采用粉体输送方式将飞灰送入进料暂存仓(1)中，准备投料；2)气体置换：在飞灰送入热解炉(2)之前利用保护气体对整个垃圾焚烧飞灰热解系统进行吹扫，排除垃圾焚烧飞灰热解系统内的空气；3)飞灰热解：将步骤1)进料暂存仓(1)中的飞灰连续送入热解炉(2)内，在无氧条件下对飞灰进行加热处理；4)气体净化与循环处理：通过引风机(4)将热解炉(2)内的热混合气引入气体净化与循环系统，净化处理后的气体返回至热解炉(2)内；5)热解后的固体物料收集：飞灰在热解炉(2)内热解后产生的固体物料经螺旋输送机(8)送至储料仓(3)。3.根据权利要求2所述的新型垃圾焚烧飞灰热解方法，其特征在于，所述步骤1)中的粉体输送方式采用螺旋输送机(8)将飞灰从高位进料仓(9)底部运输到热解炉(2)上端的进料暂存仓(1)中。4.根据权利要求2所述的新型垃圾焚烧飞灰热解方法，其特征在于，所述步骤1)中的粉体输送方式采用压缩气体输送方式将飞灰从高位进料仓(9)底部运输到热解炉(2)上端的进料暂存仓(1)中。5.根据权利要求4所述的新型垃圾焚烧飞灰热解方法，其特征在于，所述压缩气体采用氩气、氮气或其它混合气体中的一种或多种，所述其它混合气体为不含氧气成分的混合气体。6.根据权利要求2所述的新型垃圾焚烧飞灰热解方法，其特征在于，所述步骤2)中的保护气体采用过热蒸汽、氩气、氮气或其它混合气体中的一种或多种，所述其它混合气体为不含氧气成分的混合气体。7.根据权利要求2所述的新型垃圾焚烧飞灰热解方法，其特征在于，所述步骤3)中的加热处理条件为：热解炉(2)内飞灰温度在500℃～800℃之间，飞灰在热解炉(2)内停留时间在1～3h之间，热解炉(2)炉膛压力在0～2000Pa之间。8.根据权利要求2所述的新型垃圾焚烧飞灰热解方法，其特征在于，所述步骤4)中的净化处理过程为：热混合气经过旋风除尘系统(5)去除热混合气中夹带的大量粉尘，旋风除尘系统(5)收集到的粉尘送回至热解炉(2)内；然后再将热混合气依次送入活性炭吸附系统(6)和布袋除尘器(7)，净化后的混合气体返回至热解炉(2)内。9.根据权利要求8所述的新型垃圾焚烧飞灰热解方法，其特征在于，所述步骤4)中净化后的混合气体先通过热解炉(2)底部的螺旋输送机(8)与螺旋输送机(8)内的飞灰进行逆向换热，再返回至热解炉(2)内。10.根据权利要求2所述的新型垃圾焚烧飞灰热解方法，其特征在于，所述步骤5)中螺2CN113617807A权利要求书2/2页旋输送机(8)采用水夹套冷却方式对固
