一种制备电磁波吸收材料的方法.pdf

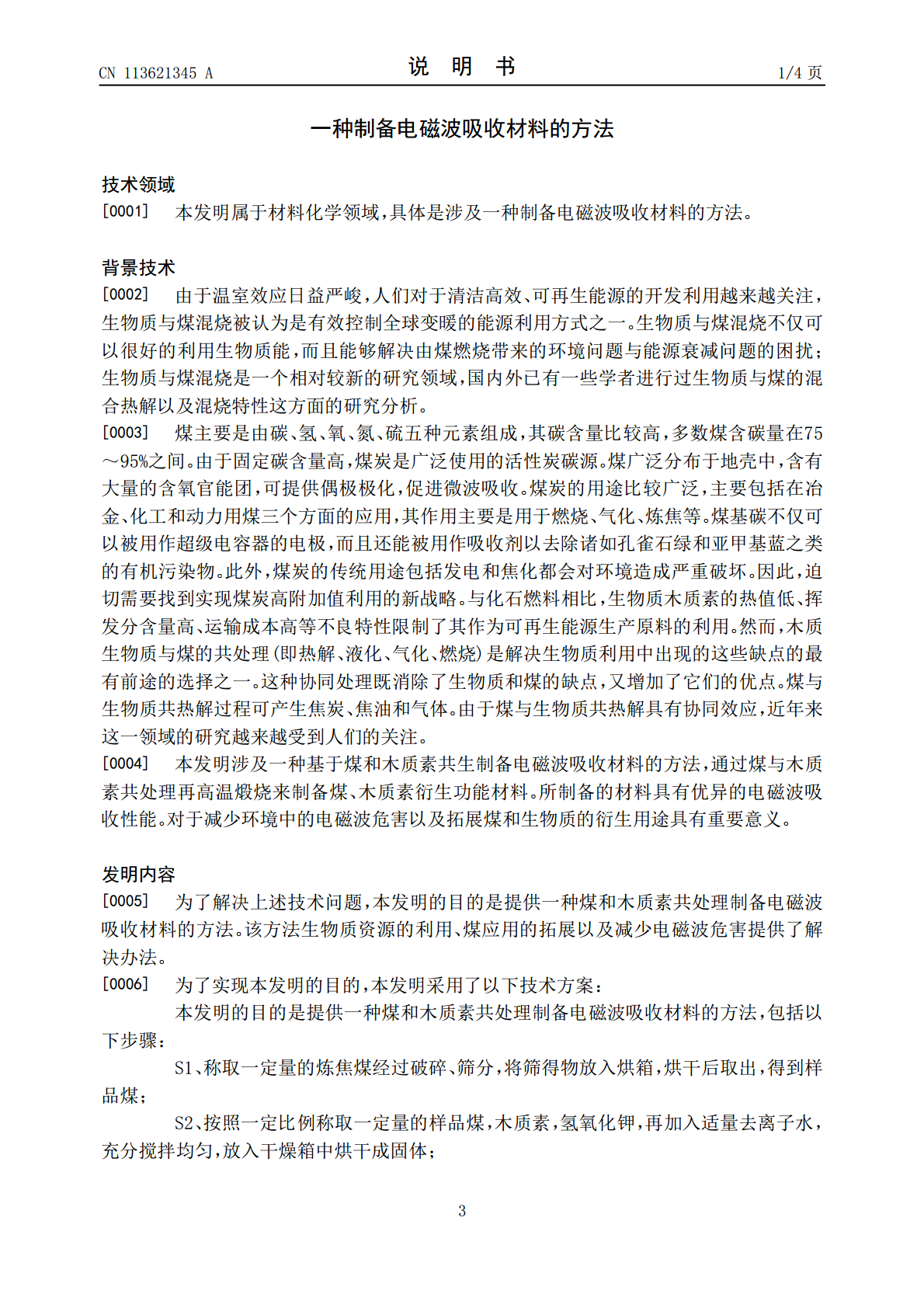

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113621345A(43)申请公布日2021.11.09(21)申请号202110968479.8(22)申请日2021.08.23(71)申请人安徽理工大学地址232001安徽省淮南市田家庵区舜耕中路168号(72)发明人赵岩李宗儒石琼文敏玥万祥龙李建军刘银(74)专利代理机构北京集智东方知识产权代理有限公司11578代理人吴倩(51)Int.Cl.C09K3/00(2006.01)H05K9/00(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种制备电磁波吸收材料的方法(57)摘要一种制备电磁波吸收材料的方法，包括S1、称取一定量的炼焦煤经过破碎、筛分，将筛得物放入烘箱，烘干后取出，得到样品煤；S2、按照一定比例称取一定量的样品煤，木质素，氢氧化钾，再加入适量去离子水，充分搅拌均匀，放入干燥箱中烘干成固体；S3、取出S2中获得的固体放入瓷舟，再将其放入管式炉，通入氮气，以一定升温速率逐渐升温至目标温度，在该目标温度下煅烧保温一段时候后降温至常温，取出瓷舟中的样品。S4、向S3所得样品中加入一定量的水，在加入一定量的盐酸进行抽滤，烘干得到电磁波吸收材料。该电磁波吸收材料制备方法简单，材料性能突出，具有广阔的市场应用前景。CN113621345ACN113621345A权利要求书1/1页1.一种制备电磁波吸收材料的方法，包括以下步骤：S1、称取一定量的炼焦煤经过破碎、筛分，将筛得物放入烘箱，烘干后取出，得到样品煤；S2、按照一定比例称取一定量的样品煤，木质素，氢氧化钾，再加入适量去离子水，充分搅拌均匀，放入干燥箱中烘干成固体；S3、取出S2中获得的固体放入瓷舟，再将其放入管式炉，通入氮气，以一定升温速率逐渐升温至目标温度，在该目标温度下煅烧保温一段时候后降温至常温，取出瓷舟中的样品；S4、向S3所得样品中加入一定量的水，在加入一定量的盐酸进行抽滤，烘干得到电磁波吸收材料。2.如权利要求1所述的方法，其特征在于，步骤S1中炼焦煤采用行星球磨预处理进行破碎处理，所述行星球磨机的转速为350rpm，正转30min，反转30min，此后正转反转交替进行，持续时间2‑4h。3.如权利要求1所述的方法，其特征在于：所述步骤S1中烘箱温度为105℃，烘干时间为1.5‑2h。4.如权利要求1所述的方法，其特征在于，所述步骤S2中样品煤、木质素和氢氧化钾的质量比例为(0.1‑6):(0.1‑6):(0.1‑6)。5.如权利要求1所述的方法，其特征在于，所述步骤S3中升温速率为5℃/min，煅烧温度分别为400‑800℃，保温时间为30‑60min。6.如权利要求1所述的方法，其特征在于，所述氮气流速60‑80ml/min。7.如权利要求6所述的方法，其特征在于，所述氮气流速70ml/min。8.如权利要求1所述的方法，其特征在于，所述S4中加入盐酸至中性后再进行抽滤，去离子水洗3‑5次。2CN113621345A说明书1/4页一种制备电磁波吸收材料的方法技术领域[0001]本发明属于材料化学领域，具体是涉及一种制备电磁波吸收材料的方法。背景技术[0002]由于温室效应日益严峻，人们对于清洁高效、可再生能源的开发利用越来越关注，生物质与煤混烧被认为是有效控制全球变暖的能源利用方式之一。生物质与煤混烧不仅可以很好的利用生物质能，而且能够解决由煤燃烧带来的环境问题与能源衰减问题的困扰；生物质与煤混烧是一个相对较新的研究领域，国内外已有一些学者进行过生物质与煤的混合热解以及混烧特性这方面的研究分析。[0003]煤主要是由碳、氢、氧、氮、硫五种元素组成，其碳含量比较高，多数煤含碳量在75～95%之间。由于固定碳含量高，煤炭是广泛使用的活性炭碳源。煤广泛分布于地壳中，含有大量的含氧官能团，可提供偶极极化，促进微波吸收。煤炭的用途比较广泛，主要包括在冶金、化工和动力用煤三个方面的应用，其作用主要是用于燃烧、气化、炼焦等。煤基碳不仅可以被用作超级电容器的电极，而且还能被用作吸收剂以去除诸如孔雀石绿和亚甲基蓝之类的有机污染物。此外，煤炭的传统用途包括发电和焦化都会对环境造成严重破坏。因此，迫切需要找到实现煤炭高附加值利用的新战略。与化石燃料相比，生物质木质素的热值低、挥发分含量高、运输成本高等不良特性限制了其作为可再生能源生产原料的利用。然而，木质生物质与煤的共处理(即热解、液化、气化、燃烧)是解决生物质利用中出现的这些缺点的最有前途的选择之一。这种协同处理既消除了生物质和煤的缺点，又增加了它们的优点。煤与生物质共热解过程可产生焦炭、焦油和气体。由于煤与生物质共热解具有协同效应，近年来这一领域的研究越来越受到人们的关注。[0004]本发明涉及一种基于煤和木质素共生
