电极端面的成像方法、装置、设备及存储介质.pdf

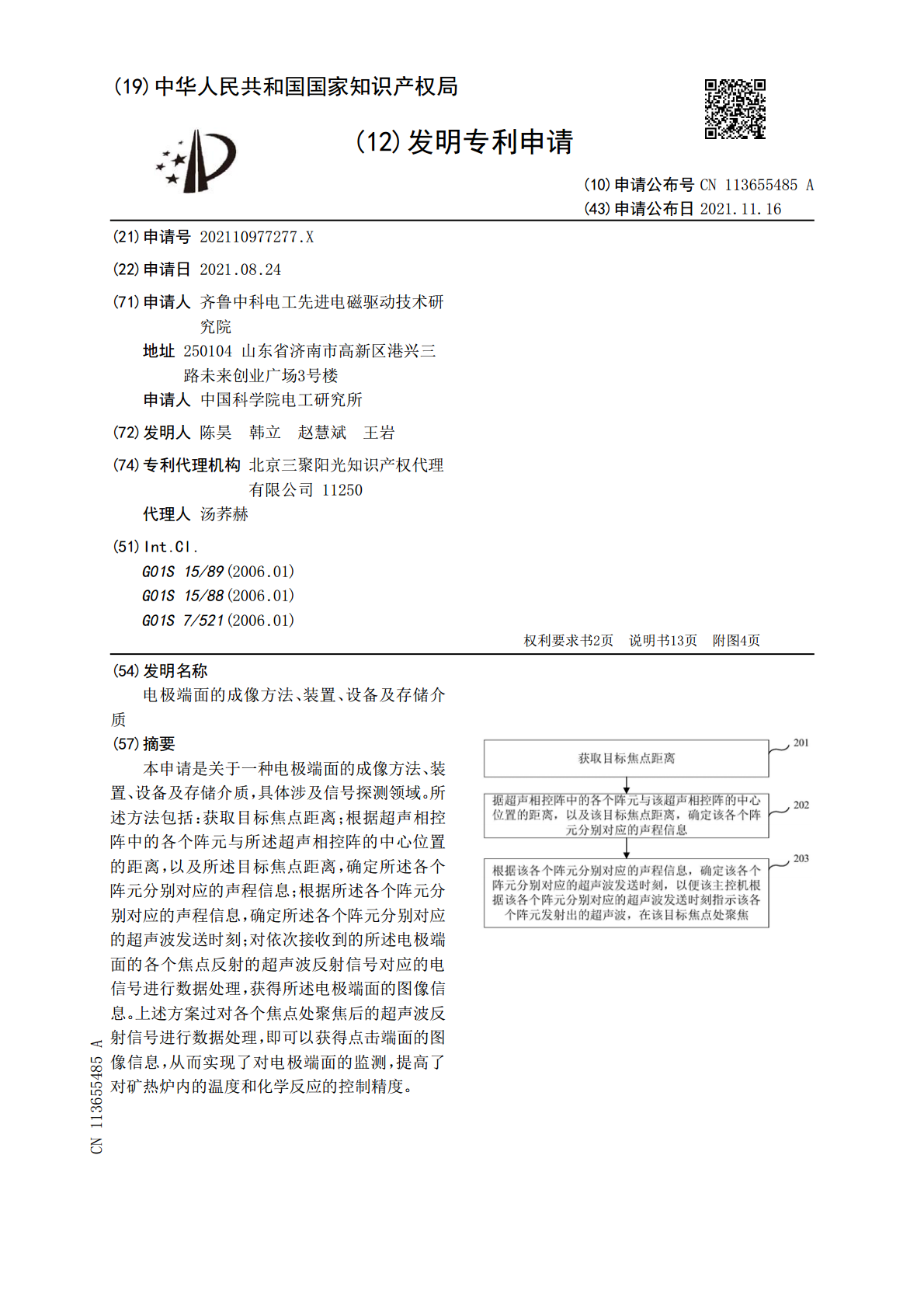

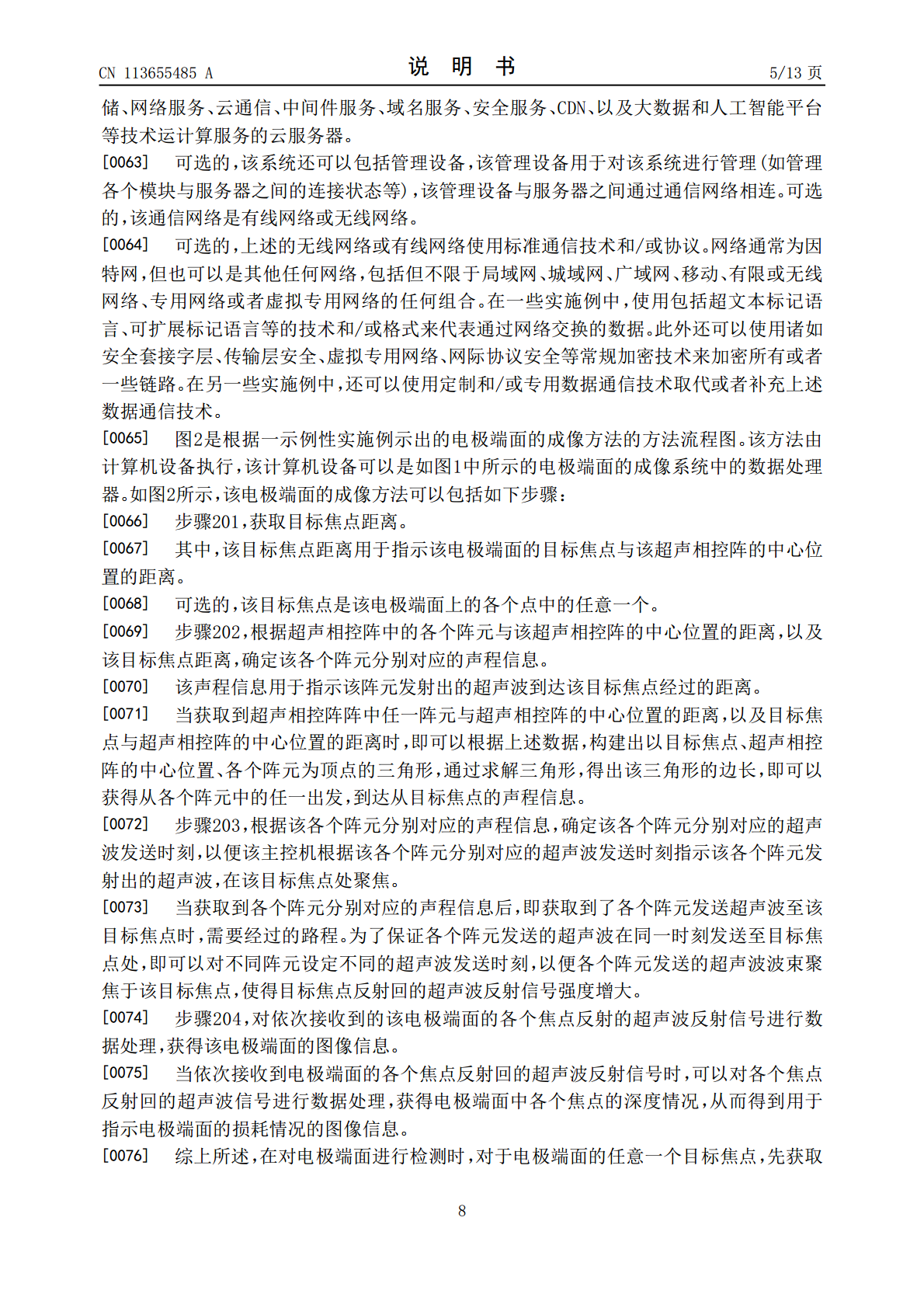

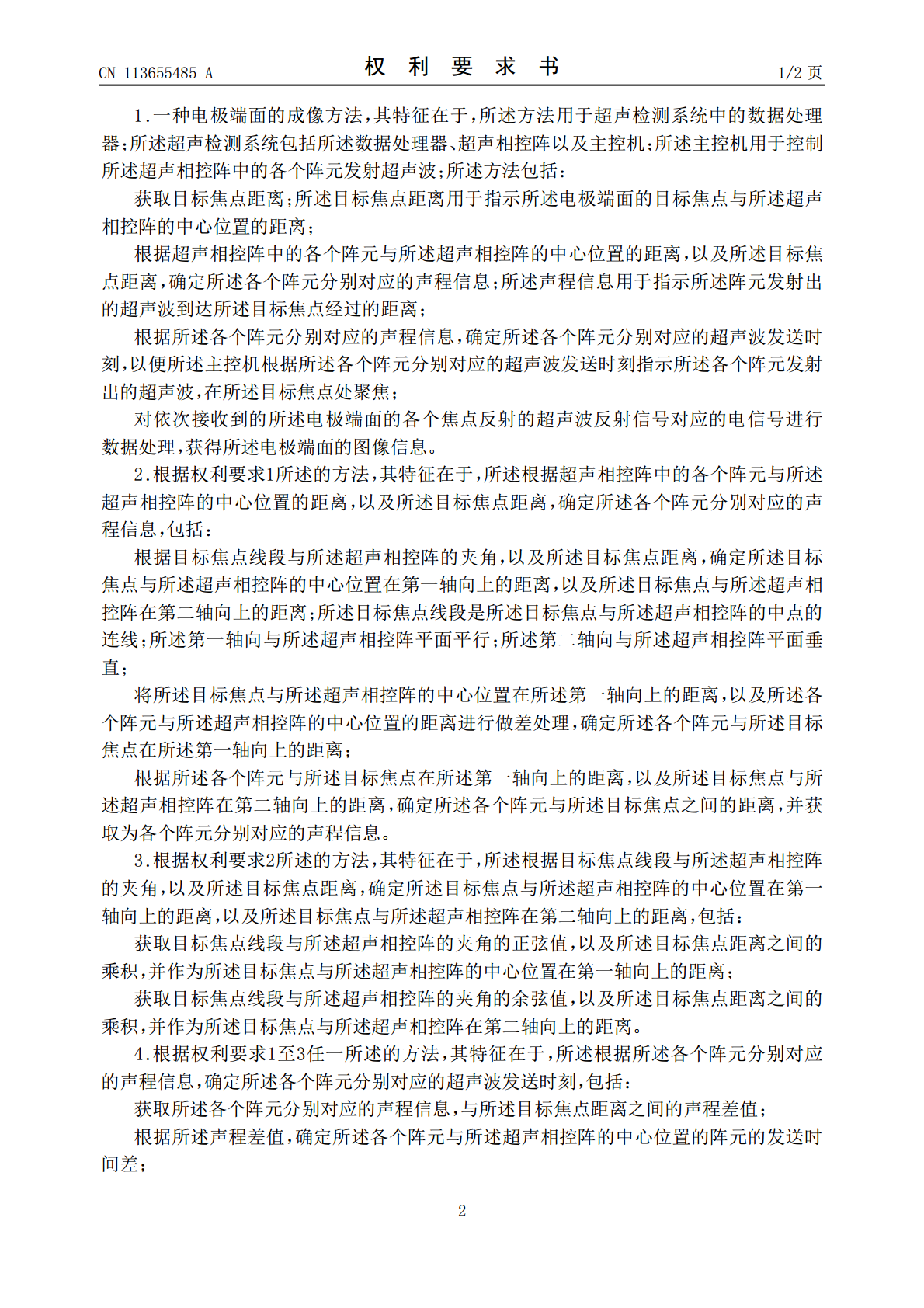

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113655485A(43)申请公布日2021.11.16(21)申请号202110977277.X(22)申请日2021.08.24(71)申请人齐鲁中科电工先进电磁驱动技术研究院地址250104山东省济南市高新区港兴三路未来创业广场3号楼申请人中国科学院电工研究所(72)发明人陈昊韩立赵慧斌王岩(74)专利代理机构北京三聚阳光知识产权代理有限公司11250代理人汤荞赫(51)Int.Cl.G01S15/89(2006.01)G01S15/88(2006.01)G01S7/521(2006.01)权利要求书2页说明书13页附图4页(54)发明名称电极端面的成像方法、装置、设备及存储介质(57)摘要本申请是关于一种电极端面的成像方法、装置、设备及存储介质，具体涉及信号探测领域。所述方法包括：获取目标焦点距离；根据超声相控阵中的各个阵元与所述超声相控阵的中心位置的距离，以及所述目标焦点距离，确定所述各个阵元分别对应的声程信息；根据所述各个阵元分别对应的声程信息，确定所述各个阵元分别对应的超声波发送时刻；对依次接收到的所述电极端面的各个焦点反射的超声波反射信号对应的电信号进行数据处理，获得所述电极端面的图像信息。上述方案过对各个焦点处聚焦后的超声波反射信号进行数据处理，即可以获得点击端面的图像信息，从而实现了对电极端面的监测，提高了对矿热炉内的温度和化学反应的控制精度。CN113655485ACN113655485A权利要求书1/2页1.一种电极端面的成像方法，其特征在于，所述方法用于超声检测系统中的数据处理器；所述超声检测系统包括所述数据处理器、超声相控阵以及主控机；所述主控机用于控制所述超声相控阵中的各个阵元发射超声波；所述方法包括：获取目标焦点距离；所述目标焦点距离用于指示所述电极端面的目标焦点与所述超声相控阵的中心位置的距离；根据超声相控阵中的各个阵元与所述超声相控阵的中心位置的距离，以及所述目标焦点距离，确定所述各个阵元分别对应的声程信息；所述声程信息用于指示所述阵元发射出的超声波到达所述目标焦点经过的距离；根据所述各个阵元分别对应的声程信息，确定所述各个阵元分别对应的超声波发送时刻，以便所述主控机根据所述各个阵元分别对应的超声波发送时刻指示所述各个阵元发射出的超声波，在所述目标焦点处聚焦；对依次接收到的所述电极端面的各个焦点反射的超声波反射信号对应的电信号进行数据处理，获得所述电极端面的图像信息。2.根据权利要求1所述的方法，其特征在于，所述根据超声相控阵中的各个阵元与所述超声相控阵的中心位置的距离，以及所述目标焦点距离，确定所述各个阵元分别对应的声程信息，包括：根据目标焦点线段与所述超声相控阵的夹角，以及所述目标焦点距离，确定所述目标焦点与所述超声相控阵的中心位置在第一轴向上的距离，以及所述目标焦点与所述超声相控阵在第二轴向上的距离；所述目标焦点线段是所述目标焦点与所述超声相控阵的中点的连线；所述第一轴向与所述超声相控阵平面平行；所述第二轴向与所述超声相控阵平面垂直；将所述目标焦点与所述超声相控阵的中心位置在所述第一轴向上的距离，以及所述各个阵元与所述超声相控阵的中心位置的距离进行做差处理，确定所述各个阵元与所述目标焦点在所述第一轴向上的距离；根据所述各个阵元与所述目标焦点在所述第一轴向上的距离，以及所述目标焦点与所述超声相控阵在第二轴向上的距离，确定所述各个阵元与所述目标焦点之间的距离，并获取为各个阵元分别对应的声程信息。3.根据权利要求2所述的方法，其特征在于，所述根据目标焦点线段与所述超声相控阵的夹角，以及所述目标焦点距离，确定所述目标焦点与所述超声相控阵的中心位置在第一轴向上的距离，以及所述目标焦点与所述超声相控阵在第二轴向上的距离，包括：获取目标焦点线段与所述超声相控阵的夹角的正弦值，以及所述目标焦点距离之间的乘积，并作为所述目标焦点与所述超声相控阵的中心位置在第一轴向上的距离；获取目标焦点线段与所述超声相控阵的夹角的余弦值，以及所述目标焦点距离之间的乘积，并作为所述目标焦点与所述超声相控阵在第二轴向上的距离。4.根据权利要求1至3任一所述的方法，其特征在于，所述根据所述各个阵元分别对应的声程信息，确定所述各个阵元分别对应的超声波发送时刻，包括：获取所述各个阵元分别对应的声程信息，与所述目标焦点距离之间的声程差值；根据所述声程差值，确定所述各个阵元与所述超声相控阵的中心位置的阵元的发送时间差；2CN113655485A权利要求书2/2页根据所述各个阵元与所述超声相控阵的中心位置的阵元的发送时间差，以及所述超声相控阵的中心位置的阵元的发送时刻，确定所述各个阵元分别对应的超声波发送时刻。5.根据权利要求4所述的方法，其特征在于，所述方
