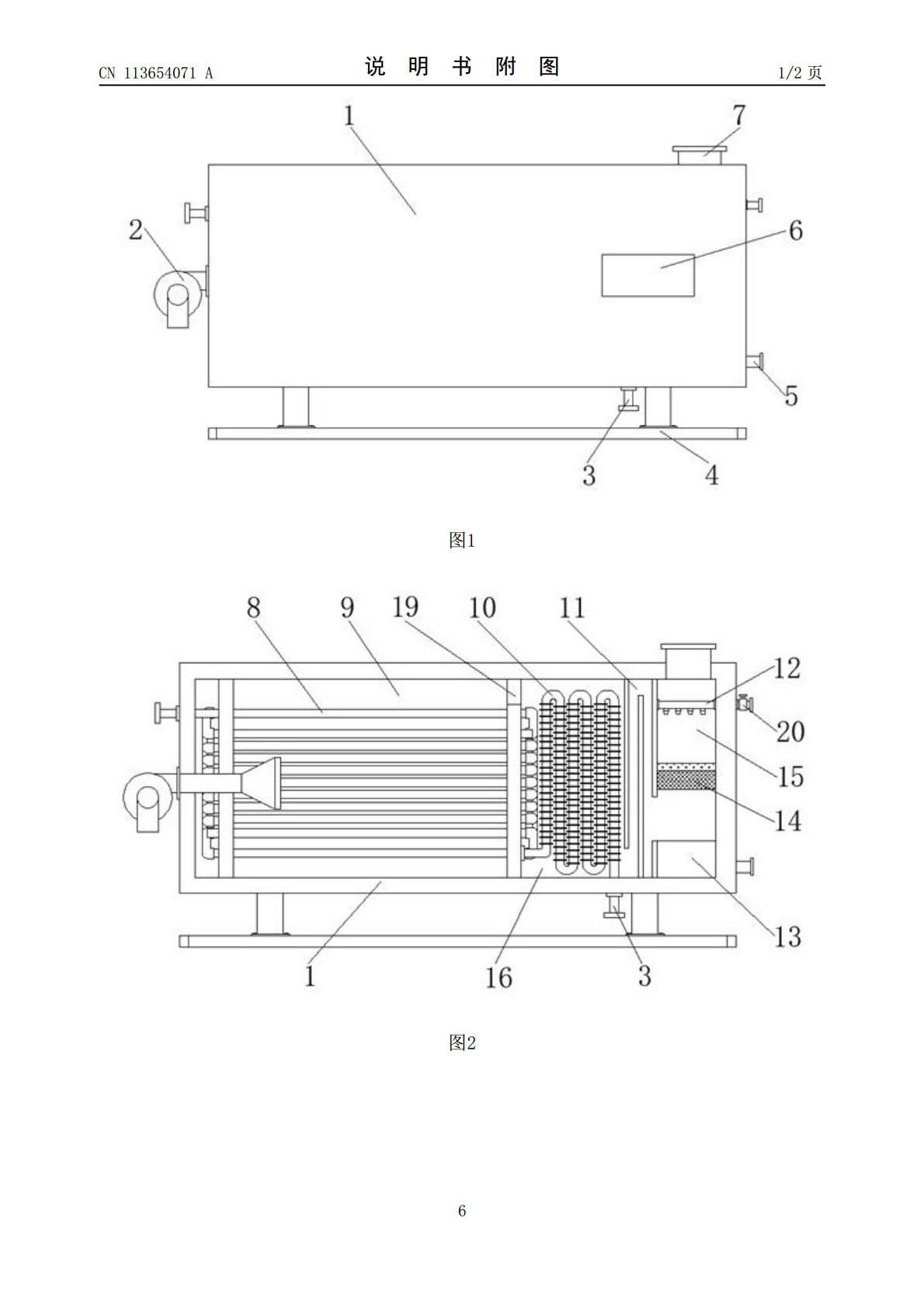

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113654071A(43)申请公布日2021.11.16(21)申请号202110989944.6(22)申请日2021.08.26(71)申请人江苏博格锅炉设备有限公司地址212000江苏省镇江市丹徒区上党镇薛村工业园兴业路16号(72)发明人孙昌盛徐定平马军(74)专利代理机构南京创略知识产权代理事务所(普通合伙)32358代理人朱希敏(51)Int.Cl.F23J15/02(2006.01)F23J15/04(2006.01)F23J15/06(2006.01)B01D50/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种可余热利用锅炉及其使用方法(57)摘要本发明公开了一种可余热利用清洁锅炉及其使用方法，包括锅炉本体，所述锅炉本体一侧壁设置有燃烧器，所述锅炉本体内侧一端设置有加热室，所述加热室内侧设置有第二换热管，所述第二换热管一端设置有排水口，所述锅炉本体下表面设置有进水口，所述锅炉本体内侧包含有预热室、迷宫腔及喷淋室，所述预热室与喷淋室之间设有迷宫腔，所述喷淋室位于锅炉本体的一端；通过设置有预热室、第一换热管、迷宫腔及换热翅片，便于对烟气的余热进行回收利用，避免烟气直接排入到空气中造成浪费，通过迷宫腔利于保温，通过设置有蓄水槽、过滤网、喷淋管及活性炭网，避免烟气直接排入到空气中对周边环境造成污染，便于对烟气进行净化。CN113654071ACN113654071A权利要求书1/1页1.一种可余热利用清洁锅炉，包括锅炉本体（1），所述锅炉本体（1）一侧壁设置有燃烧器（2），所述锅炉本体（1）内侧一端设置有加热室（9），所述加热室（9）内侧设置有第二换热管（8），所述第二换热管（8）一端设置有排水口，所述锅炉本体（1）下表面设置有进水口（3），其特征在于：所述锅炉本体（1）内侧包含有预热室（16）、迷宫腔（11）及喷淋室（15），所述预热室（16）与喷淋室（15）之间设有迷宫腔（11），所述喷淋室（15）位于锅炉本体（1）的一端，所述第二换热管（8）一侧壁开设有连通孔（19），所述预热室（16）内侧设置有第一换热管（10），所述进水口（3）与第二换热管（8）通过第一换热管（10）进行内部连通，所述喷淋室（15）内侧下端设置有蓄水槽（13），所述喷淋室（15）顶端设置有喷淋管（12），所述喷淋管（12）下表面设置有喷淋头，所述喷淋室（15）内侧中部固定有过滤网（14），所述锅炉本体（1）上表面设置有排烟口（7）。2.根据权利要求1所述的一种可余热利用清洁锅炉，其特征在于：所述过滤网（14）上设置有活性炭网（18），所述过滤网（14）与喷淋室（15）通过焊接固定。3.根据权利要求1所述的一种可余热利用清洁锅炉，其特征在于：所述第一换热管（10）外表面设置有换热翅片（17），所述换热翅片（17）为环形。4.根据权利要求3所述的一种可余热利用清洁锅炉，其特征在于：所述第一换热管（10）为蛇形，所述第一换热管（10）上表面高于第二换热管（8）上表面。5.根据权利要求1所述的一种可余热利用清洁锅炉，其特征在于：所述锅炉本体（1）前表面固定有透明玻璃板（6），所述透明玻璃板（6）为长方形。6.根据权利要求1所述的一种可余热利用清洁锅炉，其特征在于：所述锅炉本体（1）下表面通过螺栓及支块连接有支撑块（4），所述支撑块（4）两端设置有橡胶块。7.根据权利要求1所述的一种可余热利用清洁锅炉，其特征在于：所述喷淋管（12）一端开设有连接口，所述喷淋管（12）外侧设置有控制阀（20）。8.根据权利要求1‑7任意一项所述的一种可余热利用清洁锅炉的使用方法，其特征在于：包括如下步骤：a、通过燃烧器（2）对第二换热管（8）进行加热，加热过程中的烟气通过连通孔（19）进入预热室（16）内侧，烟气对第一换热管（10）进行预热；b、烟气通过预热室（16）流入迷宫腔（11）内侧，通过烟气的余热，可降低加热室（9）直接与外部的热量交换；c、烟气继续流入喷淋室（15）内侧并向上运动，通过过滤网（14）及活性炭网（18）对烟气进行过滤净化；d、喷淋管（12）外接水管，水流通过喷淋头流入喷淋室（15）内侧，对烟气进行喷淋净化。9.根据权利要求8所述的一种可余热利用清洁锅炉的使用方法，其特征在于：还包括如下步骤：e、喷淋的水滴在重力作用下对过滤网（14）及活性炭网（18）进行清洗，清洗的污垢流入蓄水槽（13）内侧；f、蓄水槽（13）内侧的水位超过排污管（5）时，通过控制阀（20）调整喷淋管（12）向喷淋室（15）内侧流入速度。10.根据权利要求9所述的一种可余热利用清洁锅炉的使用方法，其特征在于：步骤f中，所述流入速度与排污管（5）向外排出速度相等。2CN113
