一种盘管式高温降解炉.pdf

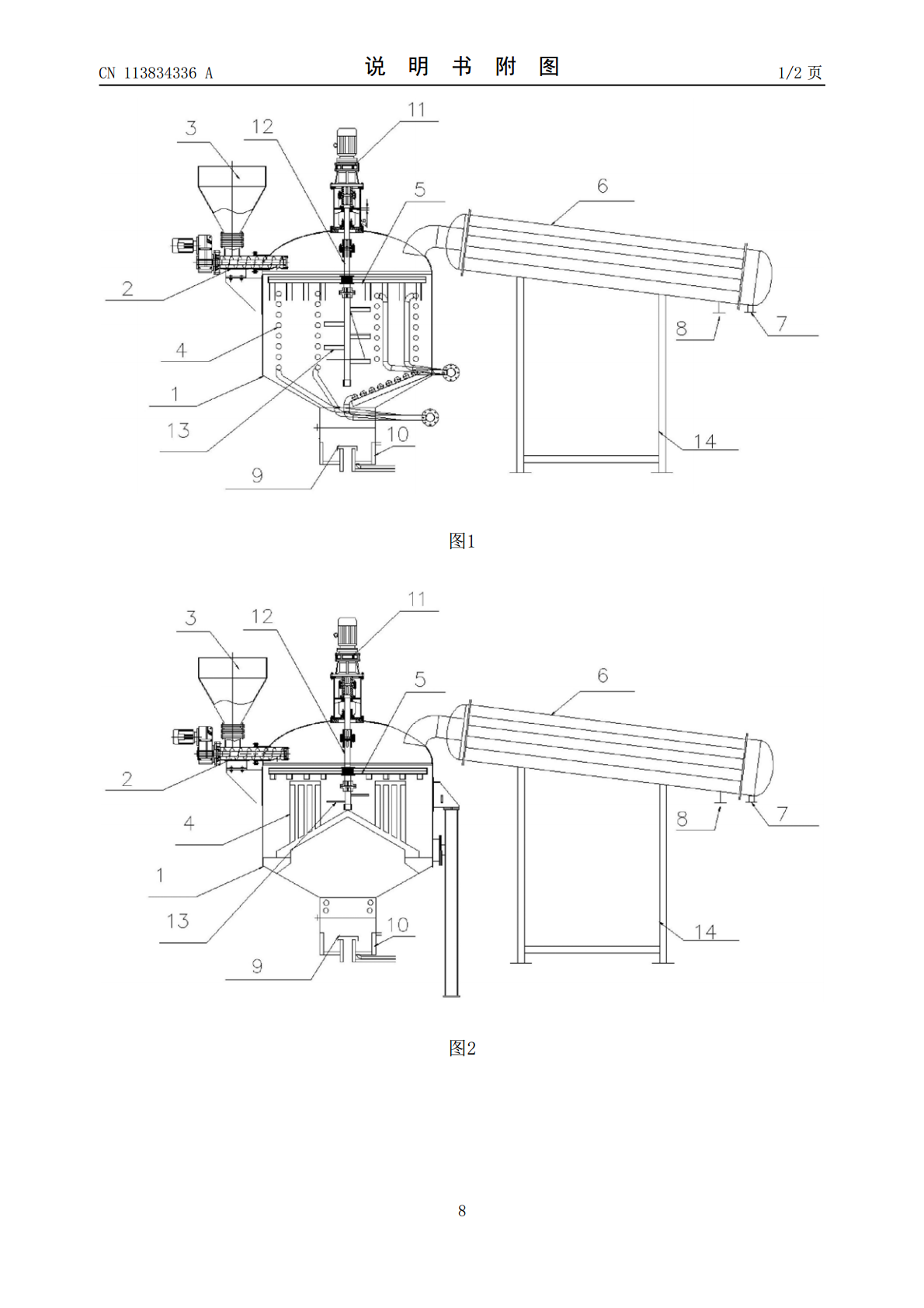

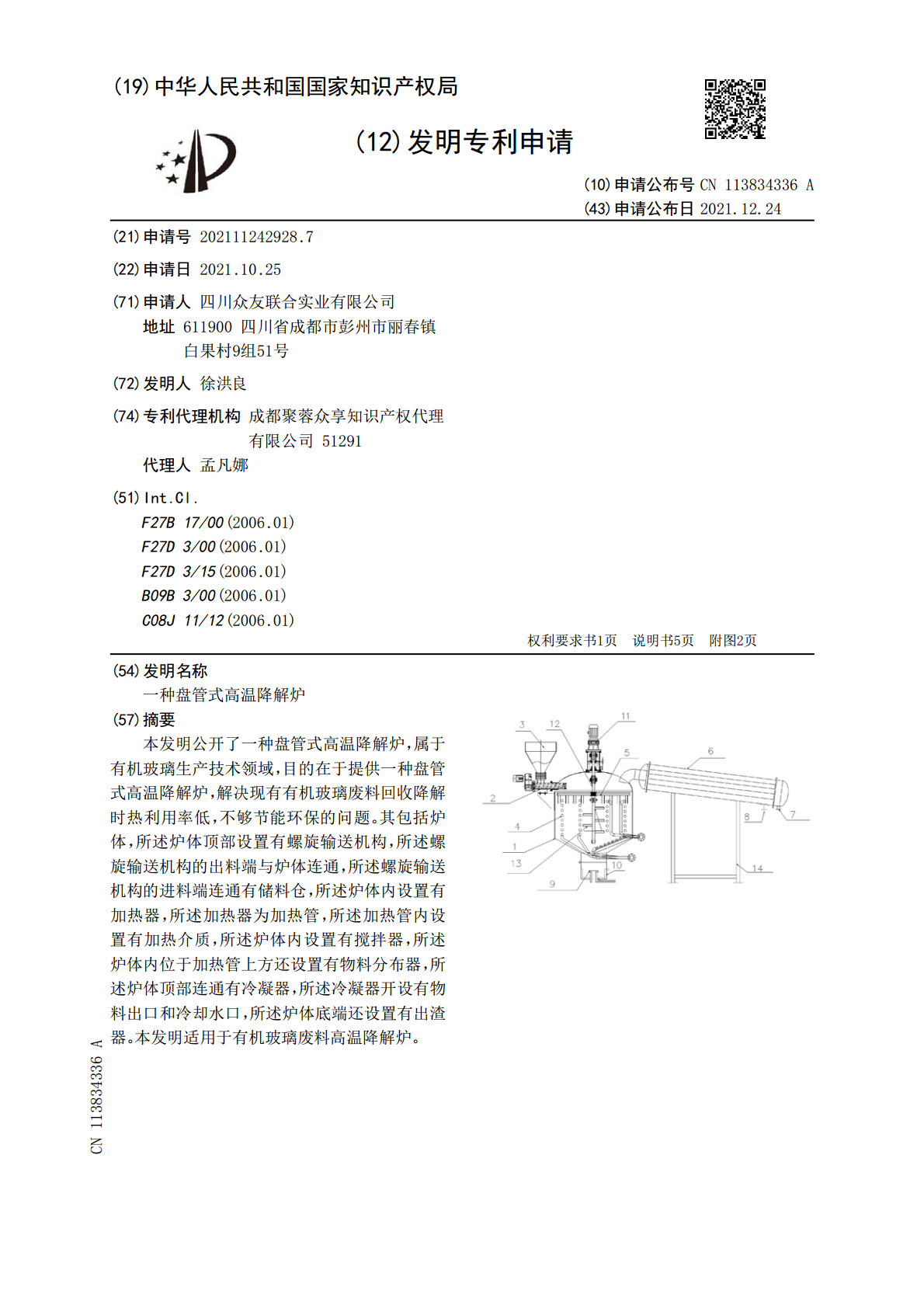

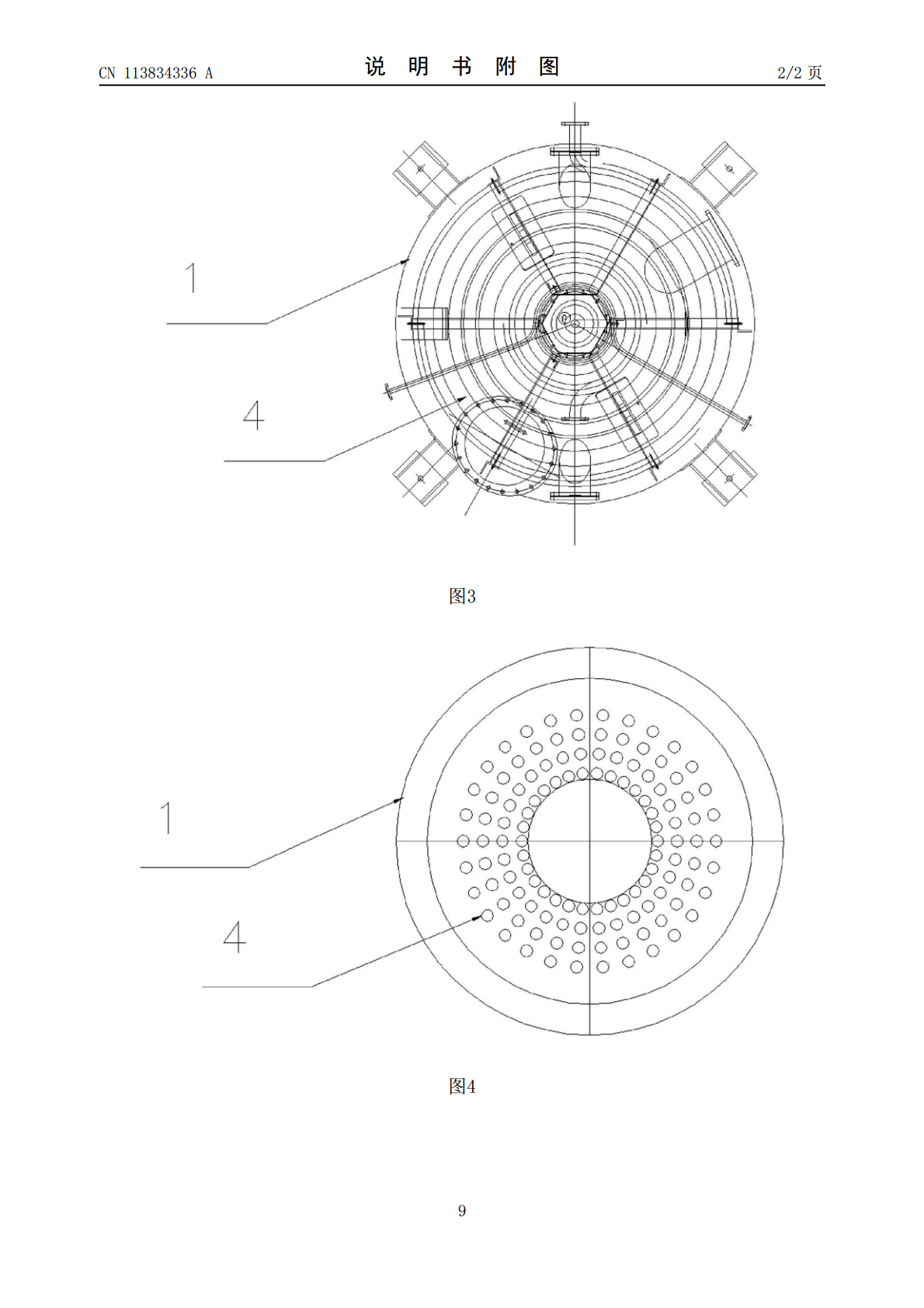

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113834336A(43)申请公布日2021.12.24(21)申请号202111242928.7(22)申请日2021.10.25(71)申请人四川众友联合实业有限公司地址611900四川省成都市彭州市丽春镇白果村9组51号(72)发明人徐洪良(74)专利代理机构成都聚蓉众享知识产权代理有限公司51291代理人孟凡娜(51)Int.Cl.F27B17/00(2006.01)F27D3/00(2006.01)F27D3/15(2006.01)B09B3/00(2006.01)C08J11/12(2006.01)权利要求书1页说明书5页附图2页(54)发明名称一种盘管式高温降解炉(57)摘要本发明公开了一种盘管式高温降解炉，属于有机玻璃生产技术领域，目的在于提供一种盘管式高温降解炉，解决现有有机玻璃废料回收降解时热利用率低，不够节能环保的问题。其包括炉体，所述炉体顶部设置有螺旋输送机构，所述螺旋输送机构的出料端与炉体连通，所述螺旋输送机构的进料端连通有储料仓，所述炉体内设置有加热器，所述加热器为加热管，所述加热管内设置有加热介质，所述炉体内设置有搅拌器，所述炉体内位于加热管上方还设置有物料分布器，所述炉体顶部连通有冷凝器，所述冷凝器开设有物料出口和冷却水口，所述炉体底端还设置有出渣器。本发明适用于有机玻璃废料高温降解炉。CN113834336ACN113834336A权利要求书1/1页1.一种盘管式高温降解炉，其特征在于，包括炉体(1)，所述炉体(1)顶部设置有螺旋输送机构(2)，所述螺旋输送机构(2)的出料端与炉体(1)连通，所述螺旋输送机构(2)的进料端连通有储料仓(3)，所述炉体(1)内设置有加热器，所述加热器为加热管(4)，所述加热管(4)内设置有加热介质，所述炉体(1)内设置有搅拌器，所述炉体(1)内位于加热管(4)上方还设置有物料分布器(5)，所述炉体(1)顶部连通有冷凝器(6)，所述冷凝器(6)开设有物料出口(7)和冷却水口(8)，所述炉体(1)底端还设置有出渣器(9)。2.按照权利要求1所述的一种盘管式高温降解炉，其特征在于，所述加热管(4)沿炉体(1)内螺旋分布且所述加热管(4)沿炉体(1)高度方向从下至上呈锥状横向排布。3.按照权利要求1所述的一种盘管式高温降解炉，其特征在于，所述加热管(4)沿炉体(1)内螺旋分布且所述加热管(4)沿炉体(1)高度方向从下至上呈柱状纵向排布。4.按照权利要求2或3所述的一种盘管式高温降解炉，其特征在于，所述加热介质为导热油和熔盐。5.按照权利要求4所述的一种盘管式高温降解炉，其特征在于，所述炉体(1)底部位于出渣器(9)旁的加热管(4)进口端处还设置有加热介质加热器(10)。6.按照权利要求1所述的一种盘管式高温降解炉，其特征在于，所述搅拌器包括设置在炉体(1)顶部外侧的搅拌电机(11)，搅拌电机(11)的输出端连接有搅拌轴(12)，所述搅拌轴(12)伸入炉体(1)内，所述搅拌轴(12)上设置有若干搅拌杆(13)。7.按照权利要求1所述的一种盘管式高温降解炉，其特征在于，所述冷凝器(6)下侧还安装有冷凝器支架(14)。2CN113834336A说明书1/5页一种盘管式高温降解炉技术领域[0001]本发明属于有机玻璃生产技术领域，具体涉及一种盘管式高温降解炉。背景技术[0002]有机玻璃在生活中得到了广泛应用。生产有机玻璃的原料通常是有机玻璃油。获取有机玻璃油的途径通常有两种，一种是熔化石油，另一种是熔化废旧有机玻璃。采用熔化废旧有机玻璃获得有机玻璃油的方法可以减少石油资源的消耗，实现废旧有机玻璃的循环利用，已成为有机玻璃油制造的重要方法。[0003]回收和利用废旧有机玻璃不仅可以减少石油的消耗量，而且可以实现废旧有机玻璃的重复使用，符合国家废旧资源回收利用政策。废旧有机玻璃回收利用的主要途径是采用加热的方法让废旧有机玻璃产生熔化，生成有机玻璃油气，再经过冷凝和蒸馏生成有机玻璃油。[0004]现有有机玻璃废料在回收降解时通常采用火烧加热的方式，在加热的过程中不仅会产生大量有害气体，同时热利用效率非常低，存在不够节能环保等问题。发明内容[0005]本发明的目的在于：提供一种盘管式高温降解炉，解决现有有机玻璃废料回收降解时热利用率低，不够节能环保的问题。[0006]本发明采用的技术方案如下：[0007]一种盘管式高温降解炉，包括炉体，所述炉体顶部设置有螺旋输送机构，所述螺旋输送机构的出料端与炉体连通，所述螺旋输送机构的进料端连通有储料仓，所述炉体内设置有加热器，所述加热器为加热管，所述加热管内设置有加热介质，所述炉体内设置有搅拌器，所述炉体内位于加热管上方还设置有物料分布器，所述炉体顶部连通有冷凝器，所
