一种具有集烟导烟功能的推焦车.pdf

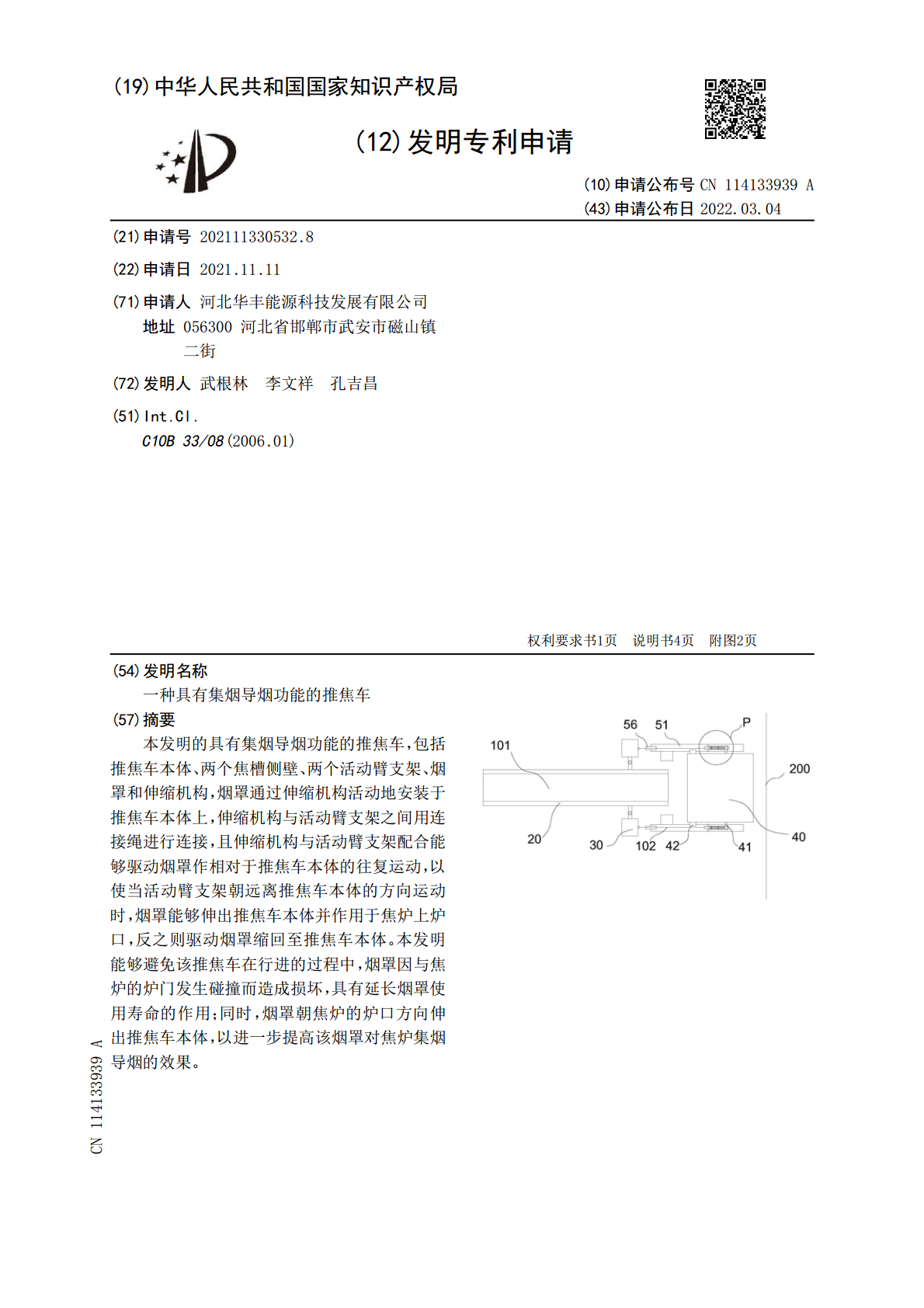

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114133939A(43)申请公布日2022.03.04(21)申请号202111330532.8(22)申请日2021.11.11(71)申请人河北华丰能源科技发展有限公司地址056300河北省邯郸市武安市磁山镇二街(72)发明人武根林李文祥孔吉昌(51)Int.Cl.C10B33/08(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种具有集烟导烟功能的推焦车(57)摘要本发明的具有集烟导烟功能的推焦车，包括推焦车本体、两个焦槽侧壁、两个活动臂支架、烟罩和伸缩机构，烟罩通过伸缩机构活动地安装于推焦车本体上，伸缩机构与活动臂支架之间用连接绳进行连接，且伸缩机构与活动臂支架配合能够驱动烟罩作相对于推焦车本体的往复运动，以使当活动臂支架朝远离推焦车本体的方向运动时，烟罩能够伸出推焦车本体并作用于焦炉上炉口，反之则驱动烟罩缩回至推焦车本体。本发明能够避免该推焦车在行进的过程中，烟罩因与焦炉的炉门发生碰撞而造成损坏，具有延长烟罩使用寿命的作用；同时，烟罩朝焦炉的炉口方向伸出推焦车本体，以进一步提高该烟罩对焦炉集烟导烟的效果。CN114133939ACN114133939A权利要求书1/1页1.一种具有集烟导烟功能的推焦车，包括推焦车本体、及设于所述推焦车本体上的两个焦槽侧壁和两个活动臂支架，其中两个所述焦槽侧壁配合并形成有焦槽，所述活动臂支架与所述焦槽侧壁一一对应，且两个所述活动臂支架同时朝远离所述推焦车本体的方向运动时，两个所述活动臂支架能够带动两个所述焦槽侧壁进行向背运动，以打开所述焦槽；其特征在于，所述推焦车还包括烟罩和伸缩机构，所述烟罩通过所述伸缩机构活动地安装于所述推焦车本体上，所述伸缩机构与所述活动臂支架之间用连接绳进行连接，且所述伸缩机构与所述活动臂支架配合能够驱动所述烟罩作相对于所述推焦车本体的往复运动，以使当所述活动臂支架朝远离所述推焦车本体的方向运动时，所述烟罩能够伸出所述推焦车本体并作用于焦炉上炉口，反之则驱动所述烟罩缩回至所述推焦车本体。2.根据权利要求1所述的具有集烟导烟功能的推焦车，其特征在于，所述伸缩机构的数量为两个，每个所述伸缩机构均包括托架、安装于所述托架上的孔板、及贯穿所述孔板的拉杆；所述烟罩上固接有耳畔，所述拉杆的一端与所述连接绳进行连接固定，所述拉杆的另一端贯穿所述耳畔，其中所述拉杆伸出所述耳畔的一端连接有限位件，以将所述拉杆限位于所述耳畔与所述孔板上；其中所述拉杆上设于所述孔板与所述耳畔之间的部分上以预压缩的方式安装有弹簧。3.根据权利要求2所述的具有集烟导烟功能的推焦车，其特征在于，所述烟罩上固接有多个匹配于所述托架的滑块，所述滑块放置于两个所述托架上，以将所述烟罩滑动地安装于两个所述托架上。4.根据权利要求3所述的具有集烟导烟功能的推焦车，其特征在于，所述滑块的数量为两个，两个所述滑块对称地分布于所述烟罩上。5.根据权利要求2所述的具有集烟导烟功能的推焦车，其特征在于，所述限位件设置为锁紧螺母，所述锁紧螺母以螺纹的方式安装于所述拉杆伸出所述耳畔的一侧上。6.根据权利要求2所述的具有集烟导烟功能的推焦车，其特征在于，所述托架上转动地安装有导轮，所述连接绳绕经所述导轮并与所述活动臂支架进行连接固定。7.根据权利要求2所述的具有集烟导烟功能的推焦车，其特征在于，所述伸缩机构还包括两个吊架，所述吊架与所述托架一一对应，且所述托架通过对应的所述吊架安装于所述推焦车本体上。8.根据权利要求1所述的具有集烟导烟功能的推焦车，其特征在于，所述烟罩的口径自远离所述推焦车本体的方向逐渐减小。9.根据权利要求1所述的具有集烟导烟功能的推焦车，其特征在于，所述推焦车还包括吸尘设备，所述吸尘设备通过波纹管与所述烟罩连接并连通。10.根据权利要求1所述的具有集烟导烟功能的推焦车，其特征在于，所述连接绳设置为钢丝绳。2CN114133939A说明书1/4页一种具有集烟导烟功能的推焦车技术领域[0001]本发明属于推焦车相关的技术领域，特别是涉及一种具有集烟导烟功能的推焦车。背景技术[0002]企业在生产焦炭时，通常需要将煤粉在推焦车的焦槽内以捶压的方式制备得到煤饼，然后再将煤饼推送至焦炉内进行煅烧。[0003]为了防止焦炉的炉门打开后，焦炉内含有一定量的煤粉的烟直接外排至外界环境中，通常需要在推焦车上设置烟罩，利用烟罩的吸尘作用来实现对焦炉上炉门打开后由焦炉向外冒出的烟。目前，现有的烟罩直接固定在推焦车上，且推焦车在行进的过程中，因烟罩与焦炉之前的间距非常近，因推焦车在行进的过程中发生抖动，或者其它异物的存在，会使烟罩与焦炉的炉门发生碰撞，从而造成烟罩的损坏，满足不了企业的使用需求。发明内容[0004]基于此，有必要针对
