一种消防水泵的泵壳加工成型工艺.pdf

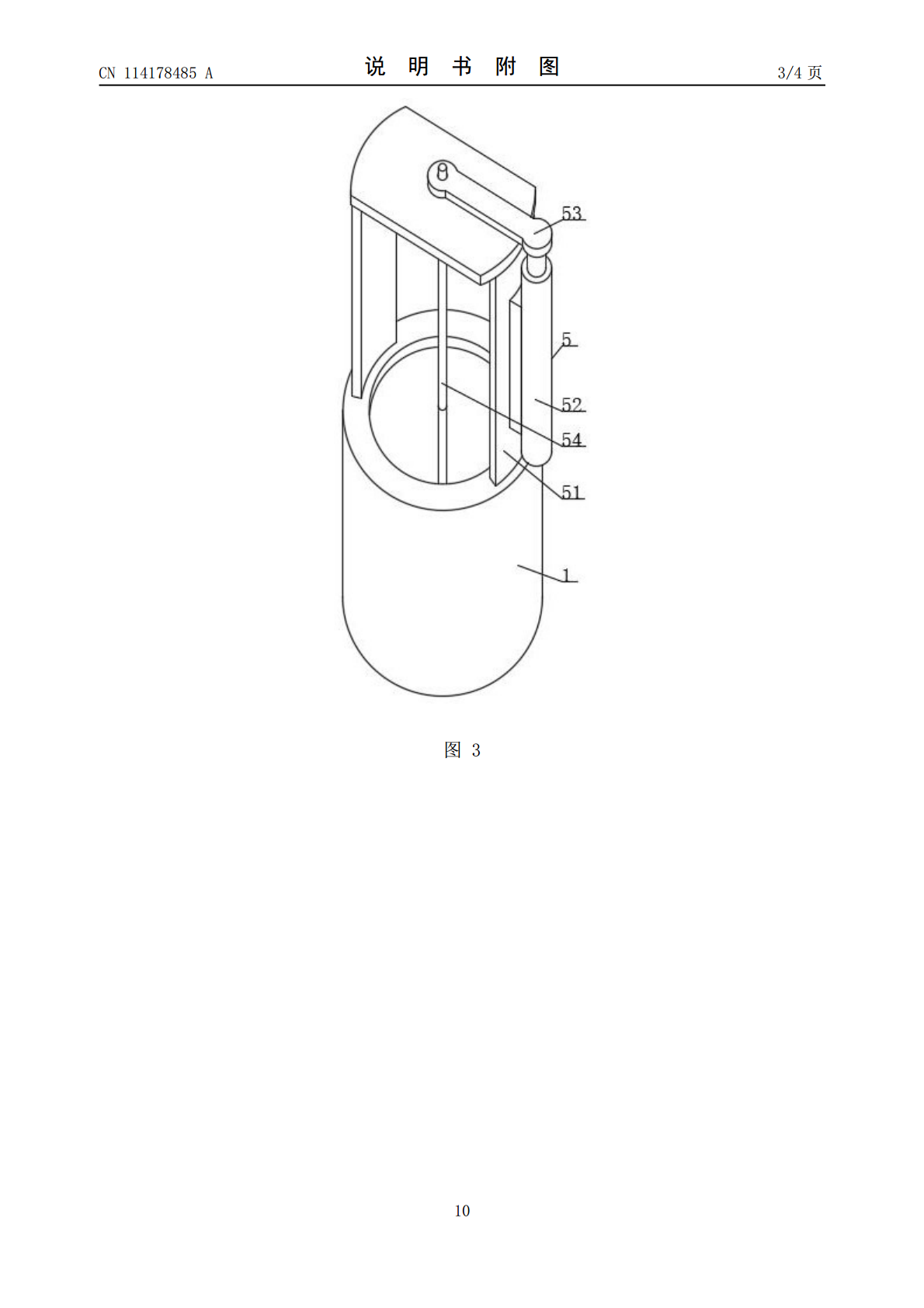

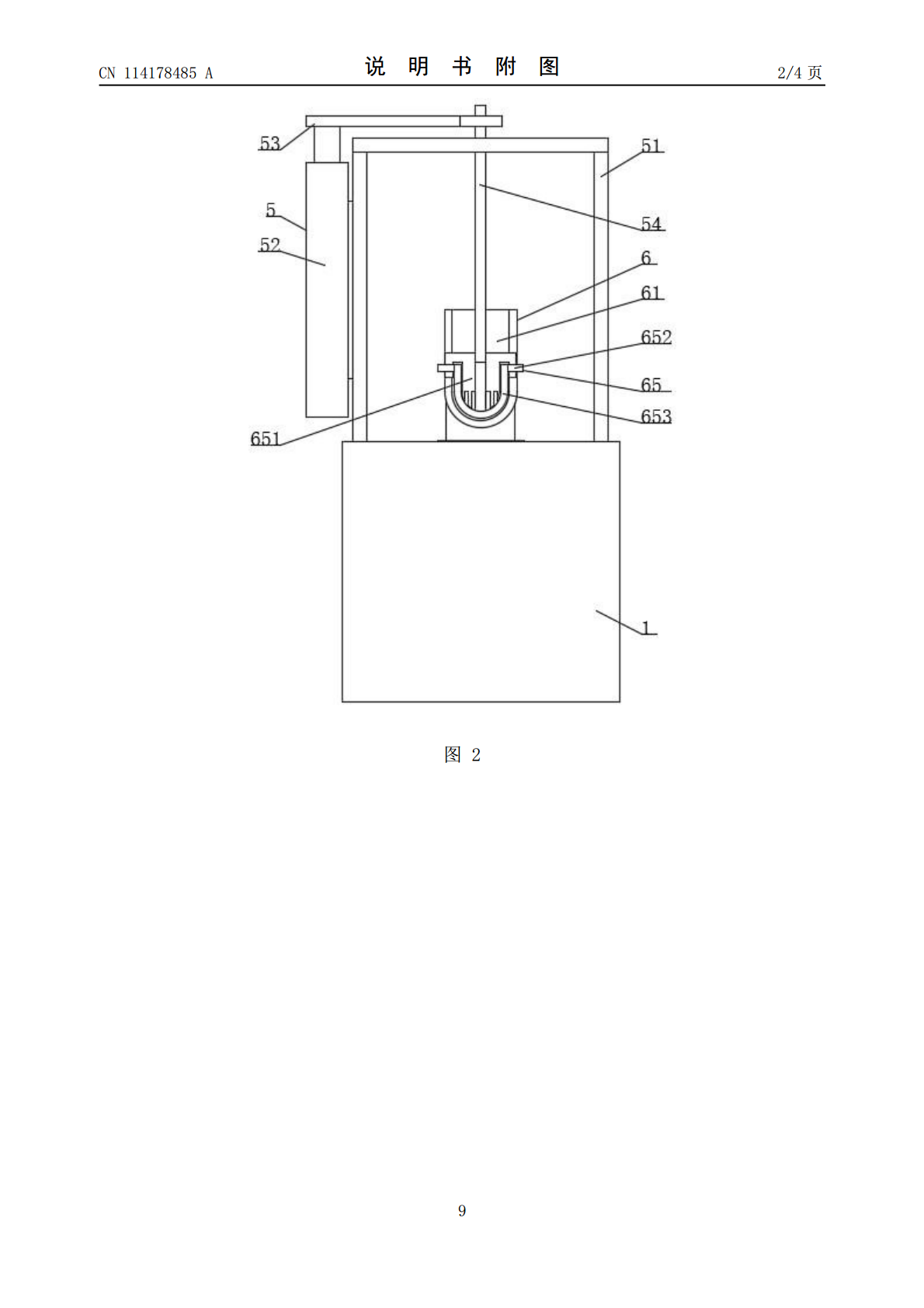

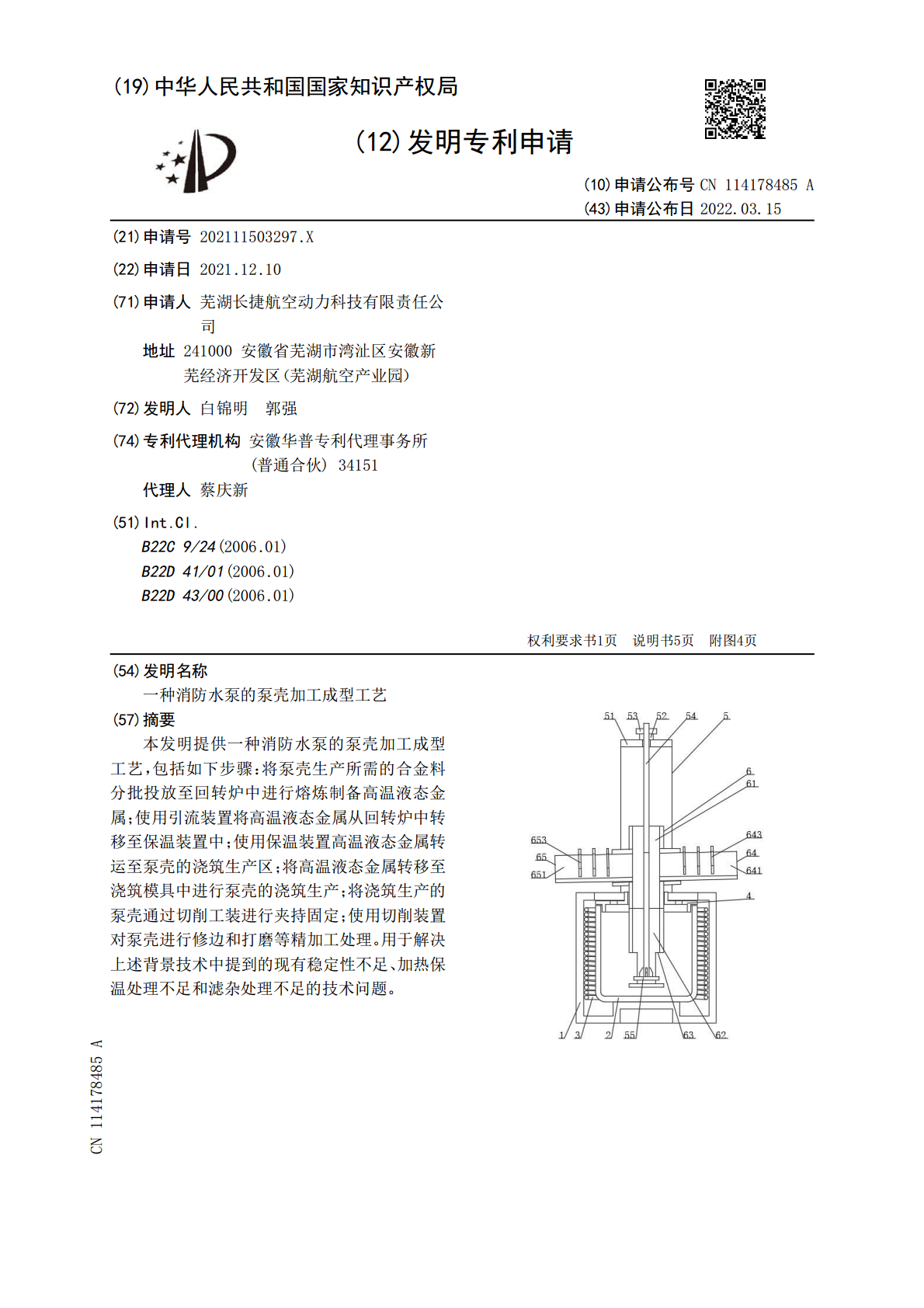

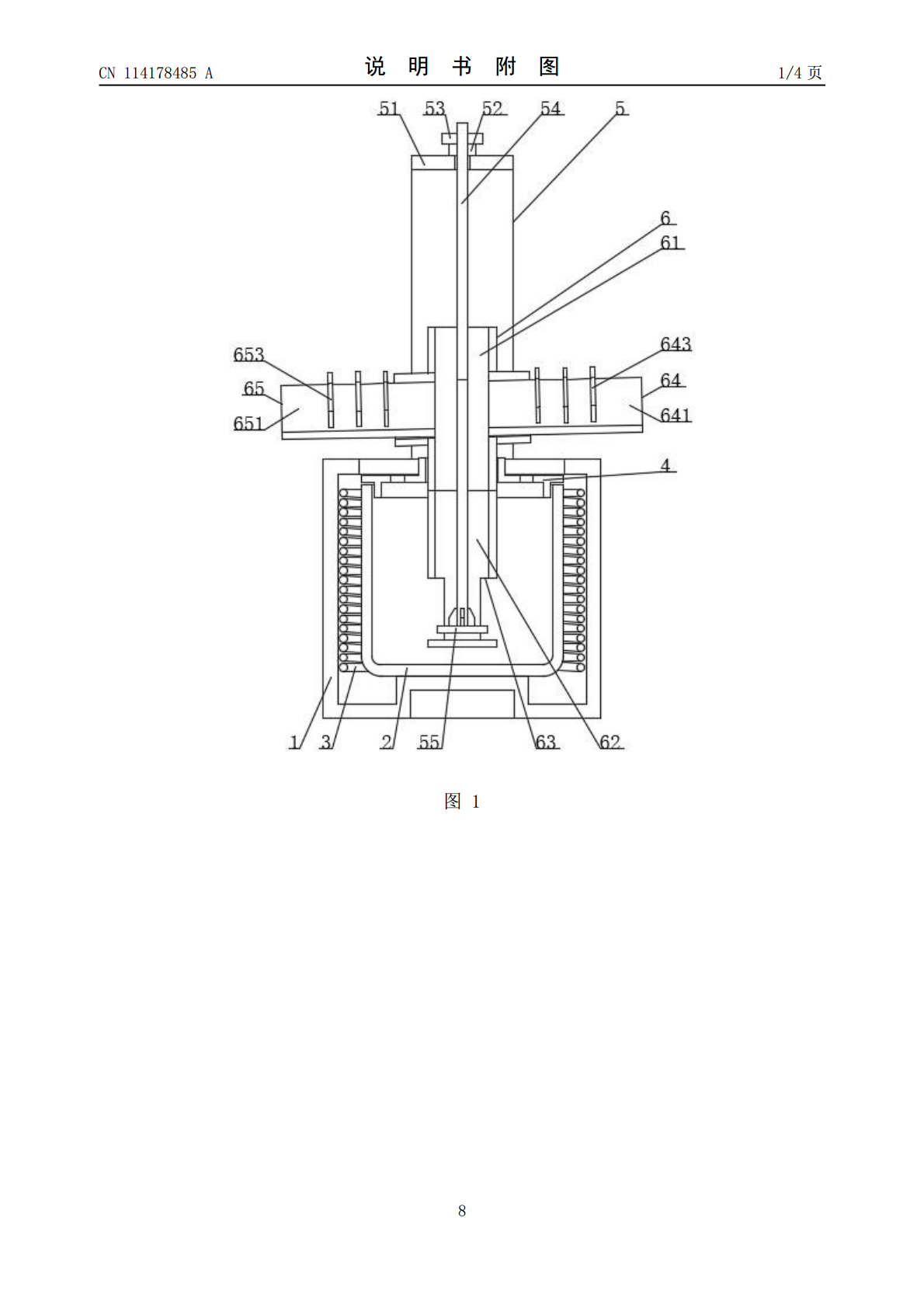

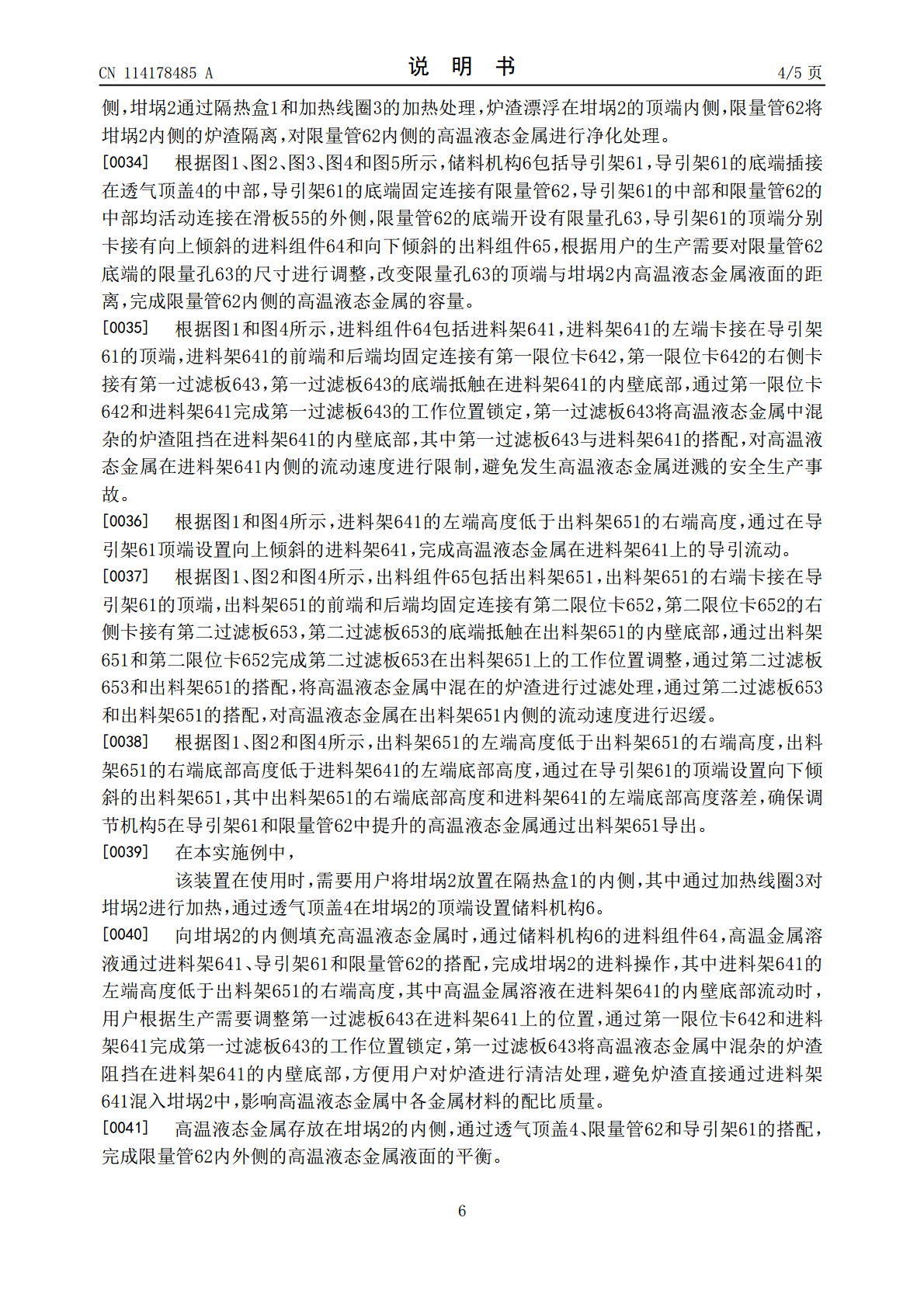

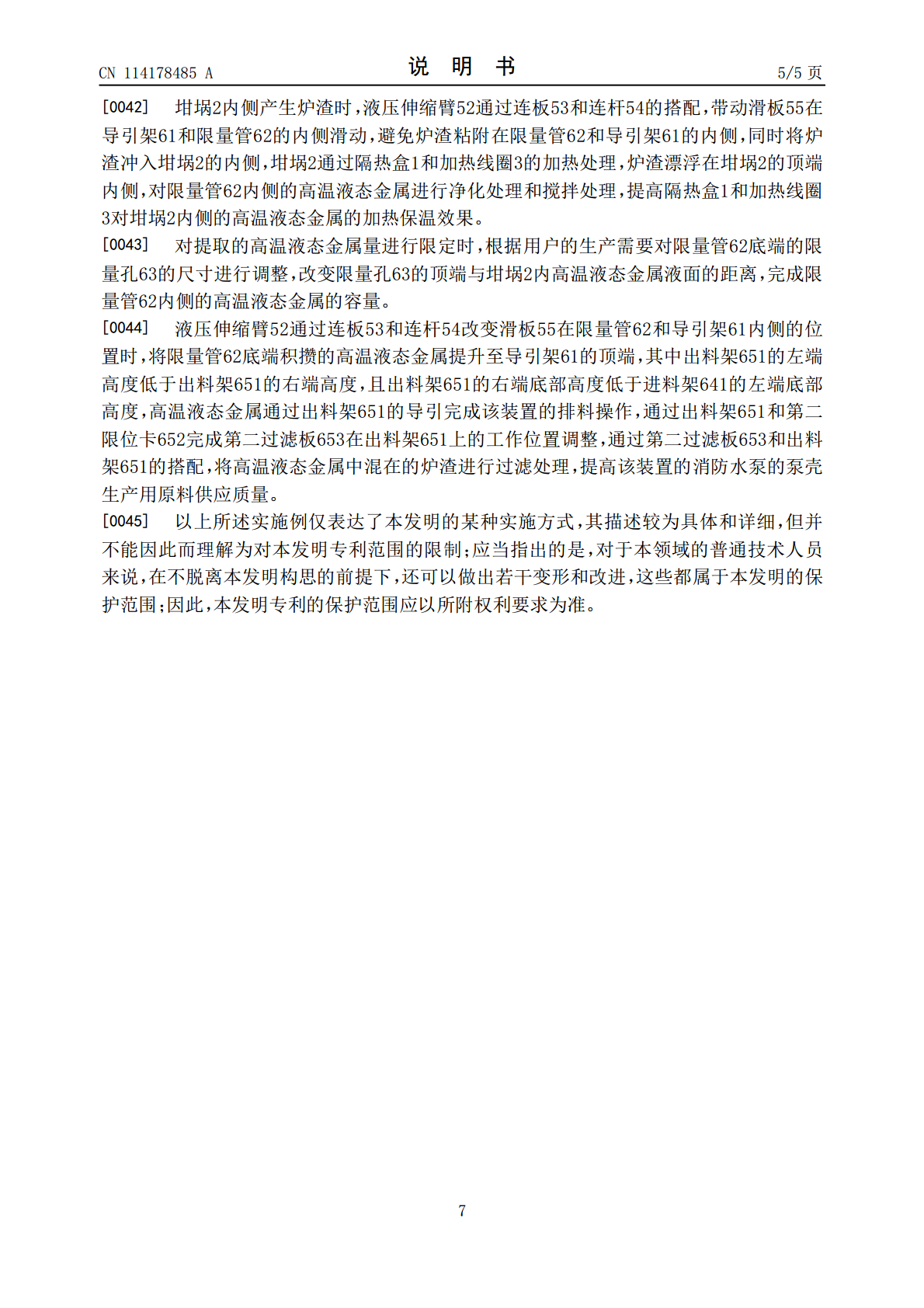

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114178485A(43)申请公布日2022.03.15(21)申请号202111503297.X(22)申请日2021.12.10(71)申请人芜湖长捷航空动力科技有限责任公司地址241000安徽省芜湖市湾沚区安徽新芜经济开发区（芜湖航空产业园）(72)发明人白锦明郭强(74)专利代理机构安徽华普专利代理事务所(普通合伙)34151代理人蔡庆新(51)Int.Cl.B22C9/24(2006.01)B22D41/01(2006.01)B22D43/00(2006.01)权利要求书1页说明书5页附图4页(54)发明名称一种消防水泵的泵壳加工成型工艺(57)摘要本发明提供一种消防水泵的泵壳加工成型工艺，包括如下步骤：将泵壳生产所需的合金料分批投放至回转炉中进行熔炼制备高温液态金属；使用引流装置将高温液态金属从回转炉中转移至保温装置中；使用保温装置高温液态金属转运至泵壳的浇筑生产区；将高温液态金属转移至浇筑模具中进行泵壳的浇筑生产；将浇筑生产的泵壳通过切削工装进行夹持固定；使用切削装置对泵壳进行修边和打磨等精加工处理。用于解决上述背景技术中提到的现有稳定性不足、加热保温处理不足和滤杂处理不足的技术问题。CN114178485ACN114178485A权利要求书1/1页1.一种消防水泵的泵壳加工成型工艺，其特征在于：包括如下步骤：将泵壳生产所需的合金料分批投放至回转炉中进行熔炼制备高温液态金属；使用引流装置将高温液态金属从回转炉中转移至保温装置中；使用保温装置高温液态金属转运至泵壳的浇筑生产区；将高温液态金属转移至浇筑模具中进行泵壳的浇筑生产；将浇筑生产的泵壳通过切削工装进行夹持固定；使用切削装置对泵壳进行修边和打磨等精加工处理。2.根据权利要求1所述的一种消防水泵的泵壳加工成型工艺，其特征在于：所述保温装置包括隔热盒（1）和坩埚（2），所述坩埚（2）的底端抵触在隔热盒（1）的内部底部，所述隔热盒（1）的内侧固定连接有加热线圈（3），所述坩埚（2）的顶端卡接有透气顶盖（4），所述隔热盒（1）的顶端固定连接有调节机构（5），所述透气顶盖（4）的中部插接有储料机构（6）。3.根据权利要求2所述的一种消防水泵的泵壳加工成型工艺，其特征在于：所述调节机构（5）包括支架（51），所述支架（51）的底端固定连接在隔热盒（1）的顶端，所述支架（51）的后端固定连接有液压伸缩臂（52），所述液压伸缩臂（52）的顶端固定连接有连板（53），所述连板（53）的前端固设有连杆（54），所述连杆（54）的底端固定连接有滑板（55）。4.根据权利要求2所述的一种消防水泵的泵壳加工成型工艺，其特征在于：所述储料机构（6）包括导引架（61），所述导引架（61）的底端插接在透气顶盖（4）的中部，所述导引架（61）的底端固定连接有限量管（62），所述导引架（61）的中部和限量管（62）的中部均活动连接在滑板（55）的外侧，所述限量管（62）的底端开设有限量孔（63），所述导引架（61）的顶端分别卡接有向上倾斜的进料组件（64）和向下倾斜的出料组件（65）。5.根据权利要求4所述的一种消防水泵的泵壳加工成型工艺，其特征在于：所述进料组件（64）包括进料架（641），所述进料架（641）的左端卡接在导引架（61）的顶端，所述进料架（641）的前端和后端均固定连接有第一限位卡（642），所述第一限位卡（642）的右侧卡接有第一过滤板（643），所述第一过滤板（643）的底端抵触在进料架（641）的内壁底部。6.根据权利要求5所述的一种消防水泵的泵壳加工成型工艺，其特征在于：所述进料架（641）的左端高度低于出料架（651）的右端高度。7.根据权利要求4所述的一种消防水泵的泵壳加工成型工艺，其特征在于：所述出料组件（65）包括出料架（651），所述出料架（651）的右端卡接在导引架（61）的顶端，所述出料架（651）的前端和后端均固定连接有第二限位卡（652），所述第二限位卡（652）的右侧卡接有第二过滤板（653），所述第二过滤板（653）的底端抵触在出料架（651）的内壁底部。8.根据权利要求7所述的一种消防水泵的泵壳加工成型工艺，其特征在于：所述出料架（651）的左端高度低于出料架（651）的右端高度，所述出料架（651）的右端底部高度低于进料架（641）的左端底部高度。2CN114178485A说明书1/5页一种消防水泵的泵壳加工成型工艺技术领域[0001]本发明主要涉及泵壳制造领域，具体涉及一种消防水泵的泵壳加工成型工艺。背景技术[0002]消防水泵的泵壳因其自身结构的多曲面特性，在生产加工阶段多采用浇筑的放置进行生产。[0003]现有专利（公告号：CN108844366A）公开一种可
