一种立式炉出入口密封辊偏带控制装置及方法.pdf
2023-06-15
10金币
443KB
11页
小云****66
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共11页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料

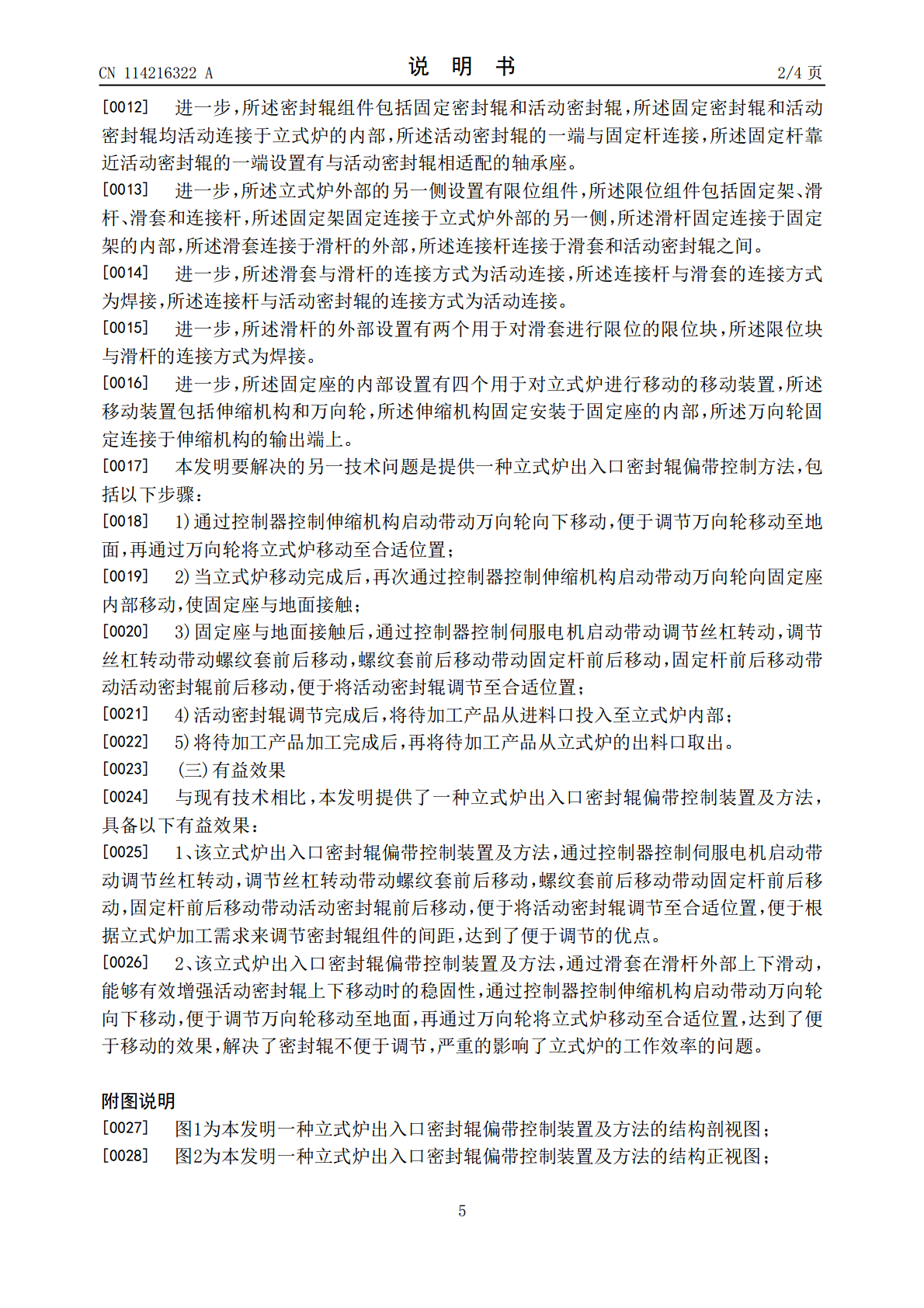

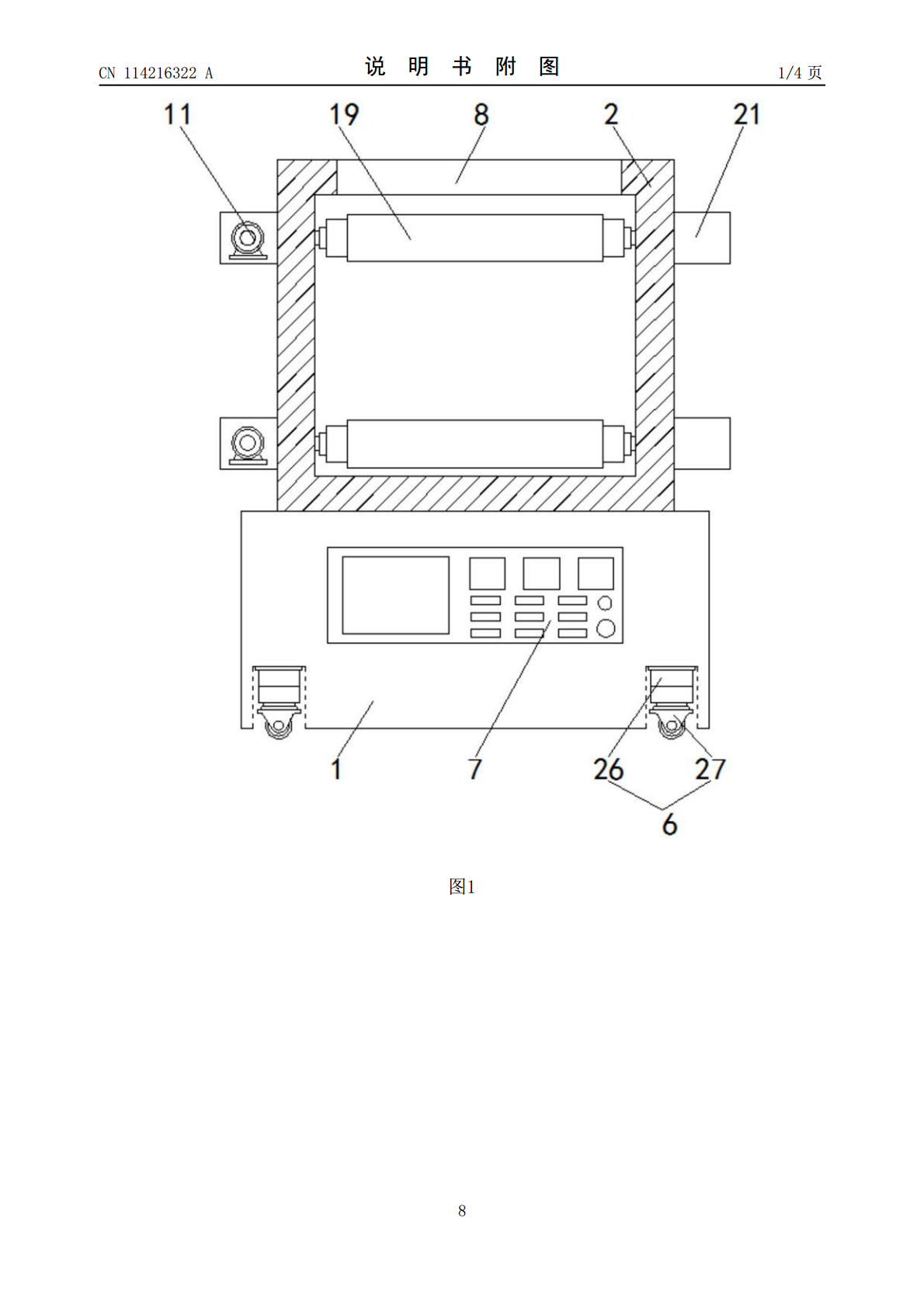

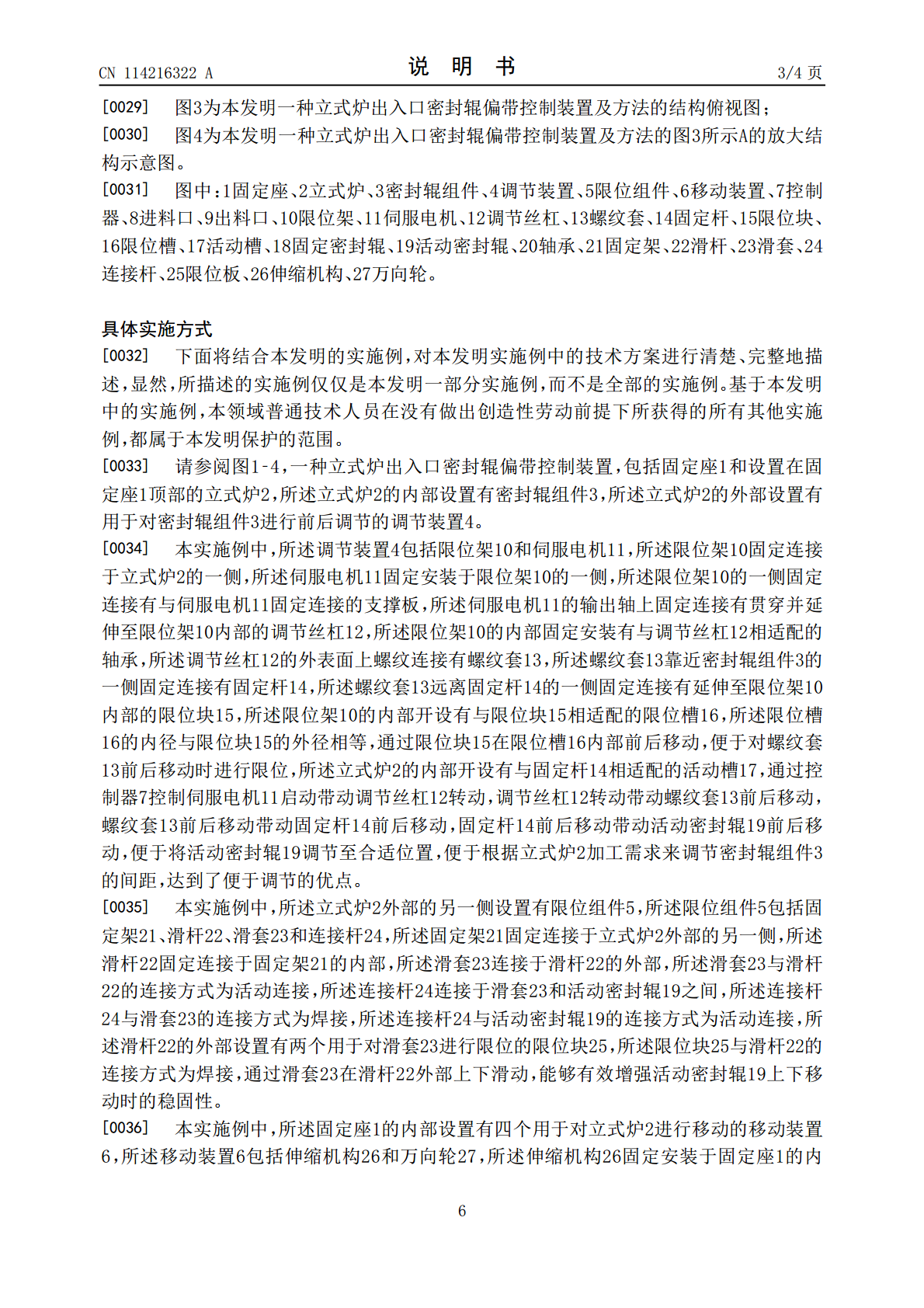

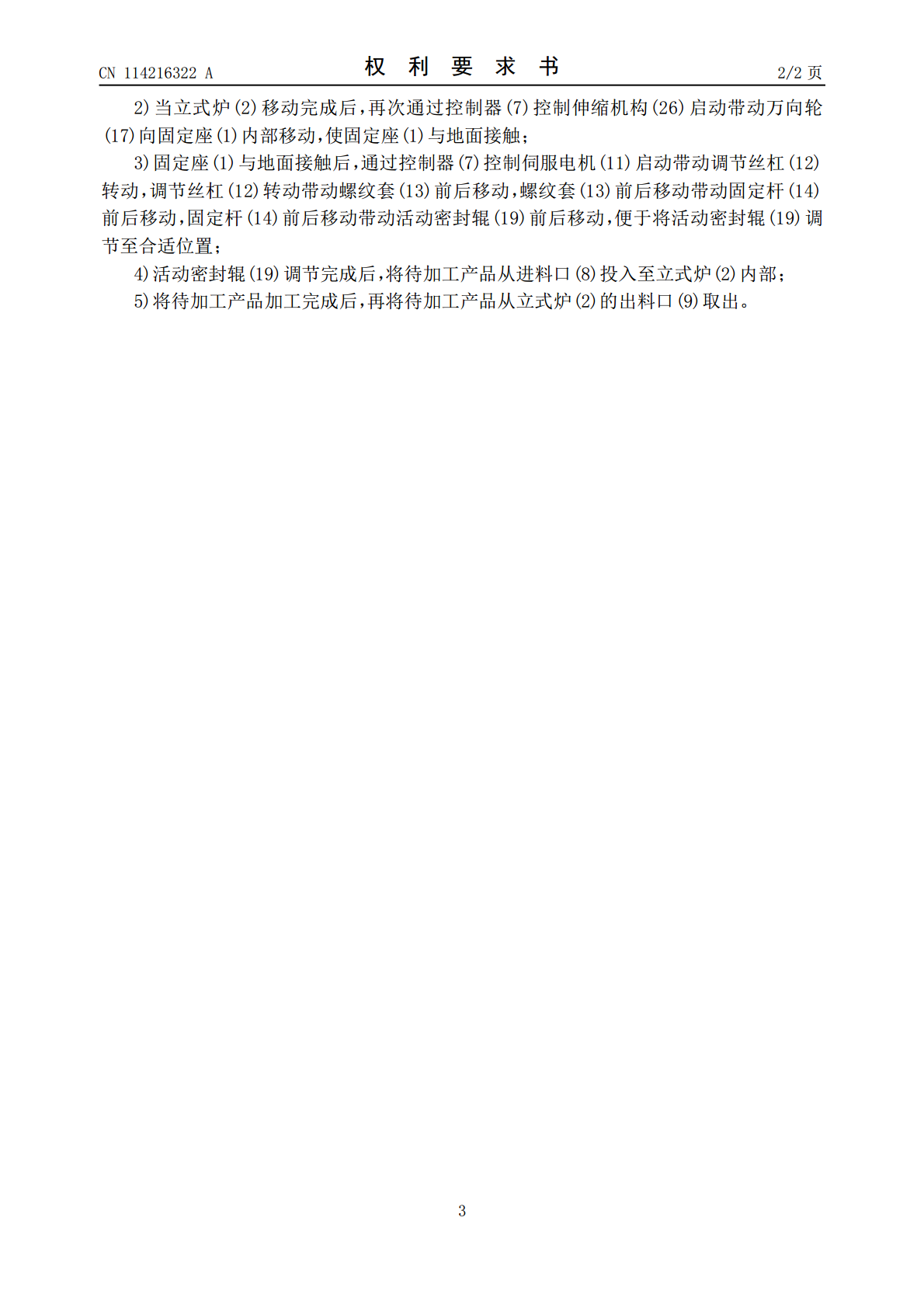

一种立式炉出入口密封辊偏带控制装置及方法.pdf
本发明涉及立式炉技术领域，且公开了一种立式炉出入口密封辊偏带控制装置，包括固定座和设置在固定座顶部的立式炉，所述立式炉的内部设置有密封辊组件，所述立式炉的外部设置有用于对密封辊组件进行前后调节的调节装置；所述调节装置包括限位架和伺服电机，所述限位架固定连接于立式炉的一侧，所述伺服电机固定安装于限位架的一侧。该立式炉出入口密封辊偏带控制装置及方法，通过控制器控制伺服电机启动带动调节丝杠转动，调节丝杠转动带动螺纹套前后移动，螺纹套前后移动带动固定杆前后移动，固定杆前后移动带动活动密封辊前后移动，便于将活动密封
2023-06-15
10
443KB
一种立式炉出入口密封辊结构.pdf
本发明涉及一种立式炉出入口密封辊结构，包括驱动机构、密封辊本体和拆装机构，所述驱动机构的内侧设置有密封辊本体，所述密封辊本体的外侧设置有拆装机构，所述驱动机构包括第一固定板和第二固定板，密封辊本体位于第一固定板和第二固定板内侧之间，所述拆装机构包括固定安装在第一固定板和第二固定板外侧的活动轴。该立式炉出入口密封辊结构，通过在拆装机构中设置有活动轴、活动杆和螺纹管，在带动螺纹杆与稳固块脱离接触后，即可带动活动杆进行旋转调节位置，使其密封辊本体脱离连接，当密封辊本体不再被限定位置时，从而方便工作人员对其进行拆
2023-06-15
10
368KB
一种立式加热炉炉口密封装置及其密封方法.pdf
本发明提供了一种立式加热炉炉口密封装置及其密封方法。该密封装置包括具有中空结构的密封装置本体、设置于密封装置本体内的集气圈以及进气管、出气管；进气管的一端与保护气体供应源连通，另一端穿过密封装置本体的外壁与集气圈连通；出气管的一端与集气圈连通，另一端贯穿密封装置本体的内壁。将该密封装置置于立式加热炉的炉口上方，由进气管通入保护气体，能够使保护气体经集气圈和出气管形成气体射流，该气体射流在装置内高速旋转，形成一层气幕墙，实现炉口外部和内部的隔绝，以保证加料和取样过程中钢液不受炉口附近区域空气污染，从而对炉内
2023-06-16
10
817KB
立式炉炉辊更换装置及更换方法.pdf
本发明提供一种立式炉炉辊更换装置，包括滚轮小车，所述滚轮小车包括支撑平台，所述支撑平台上设有可调节高度的支撑架，所述支撑架的上部连接有纵梁，所述纵梁的顶部设有横梁，所述横梁的下方设有起重葫芦，所述起重葫芦可沿所述横梁的长度方向来回运动；所述横梁的端部设有第一连接孔。本发明还提供一种立式炉炉辊更换方法。本发明结构形式简单可靠，使用更换装置将轴承座整体吊出，移出方便，较原来使用手拉葫芦设置临时吊点的方式，节省了很多施工准备时间，同时也降低了轴承座整体由于吊点未设置牢靠而发生掉落、磕碰的风险，可靠性、安全性大幅
2023-06-01
10
449KB

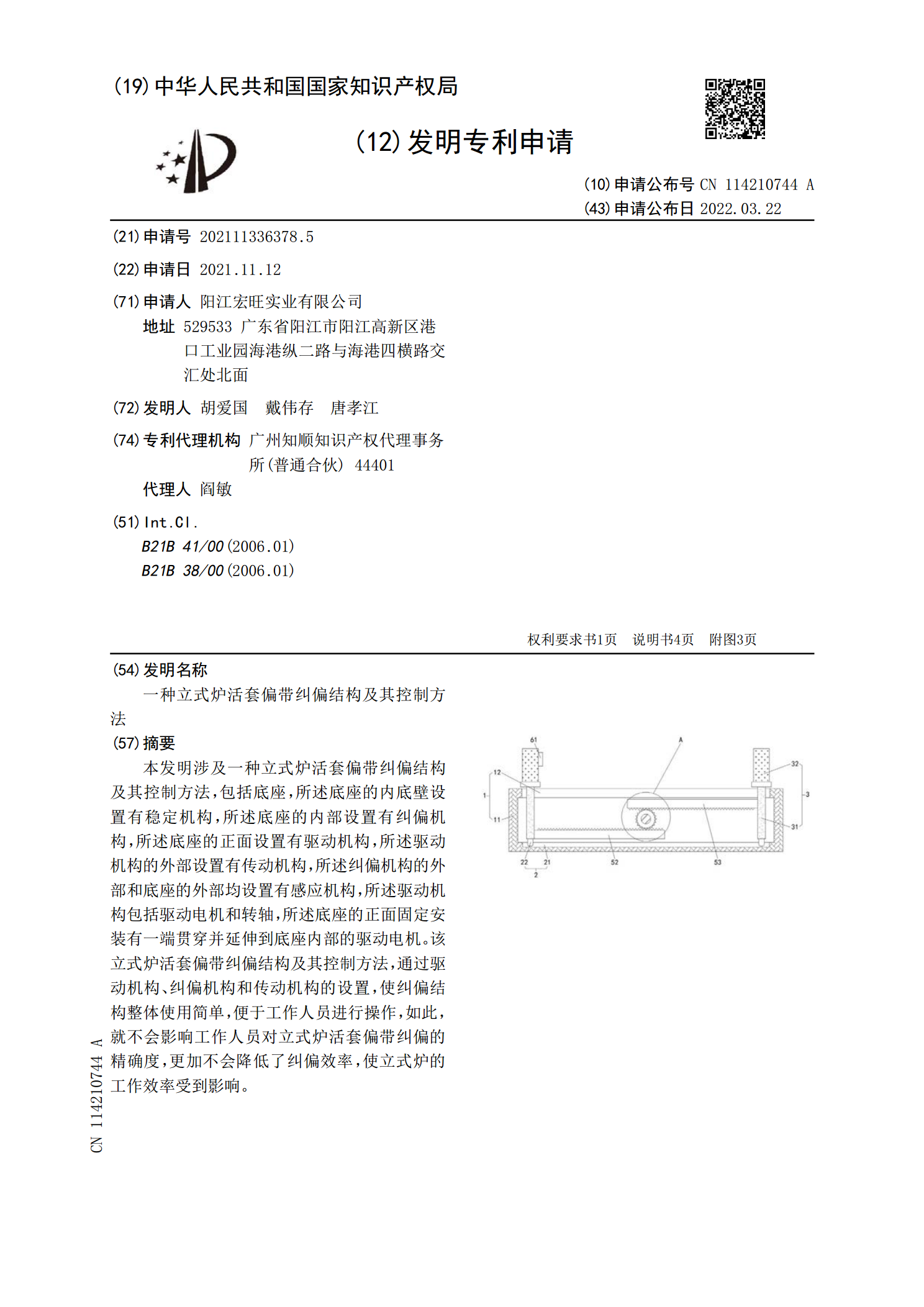

一种立式炉活套偏带纠偏结构及其控制方法.pdf
本发明涉及一种立式炉活套偏带纠偏结构及其控制方法，包括底座，所述底座的内底壁设置有稳定机构，所述底座的内部设置有纠偏机构，所述底座的正面设置有驱动机构，所述驱动机构的外部设置有传动机构，所述纠偏机构的外部和底座的外部均设置有感应机构，所述驱动机构包括驱动电机和转轴，所述底座的正面固定安装有一端贯穿并延伸到底座内部的驱动电机。该立式炉活套偏带纠偏结构及其控制方法，通过驱动机构、纠偏机构和传动机构的设置，使纠偏结构整体使用简单，便于工作人员进行操作，如此，就不会影响工作人员对立式炉活套偏带纠偏的精确度，更加不
2023-06-15
10
501KB
