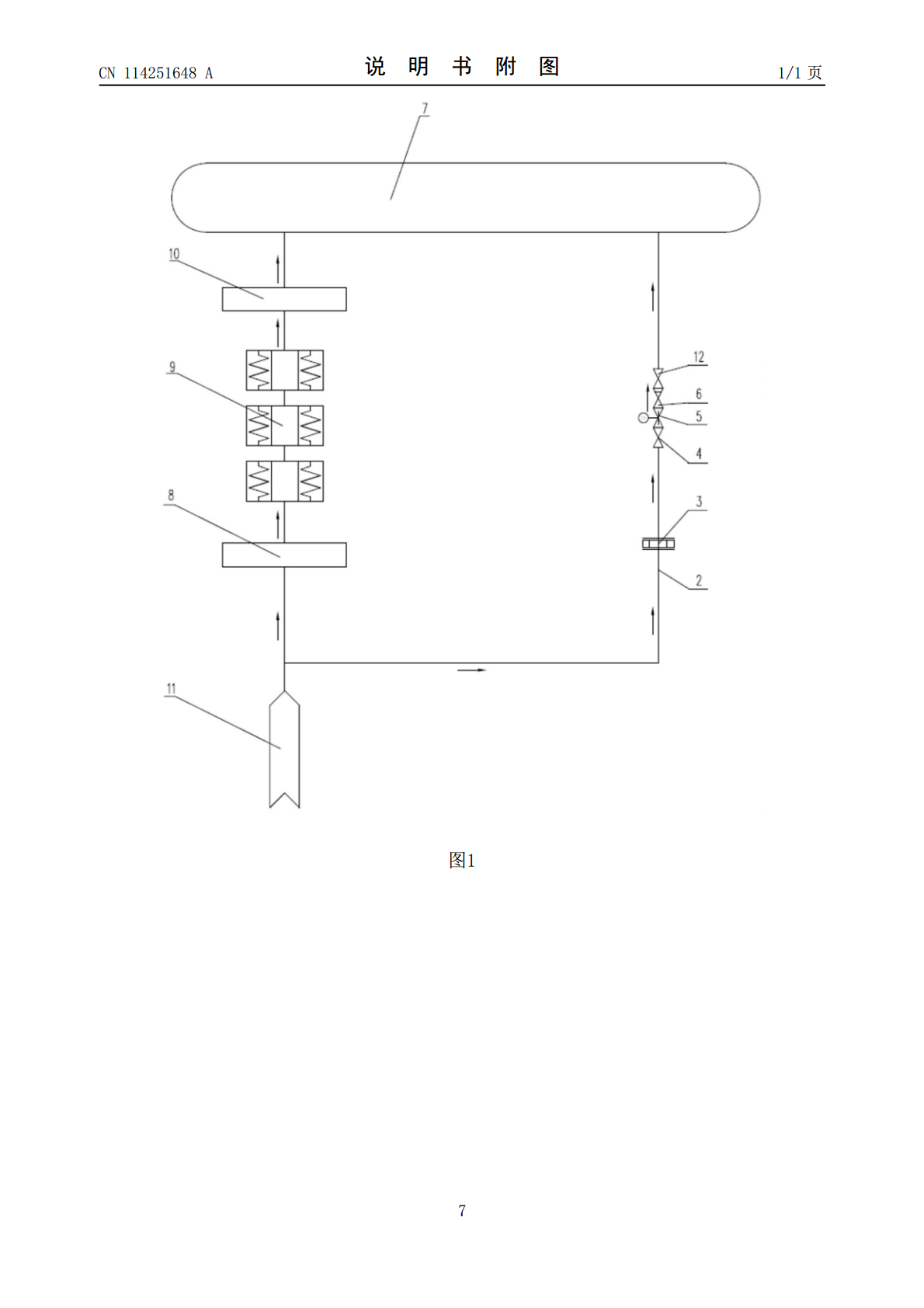

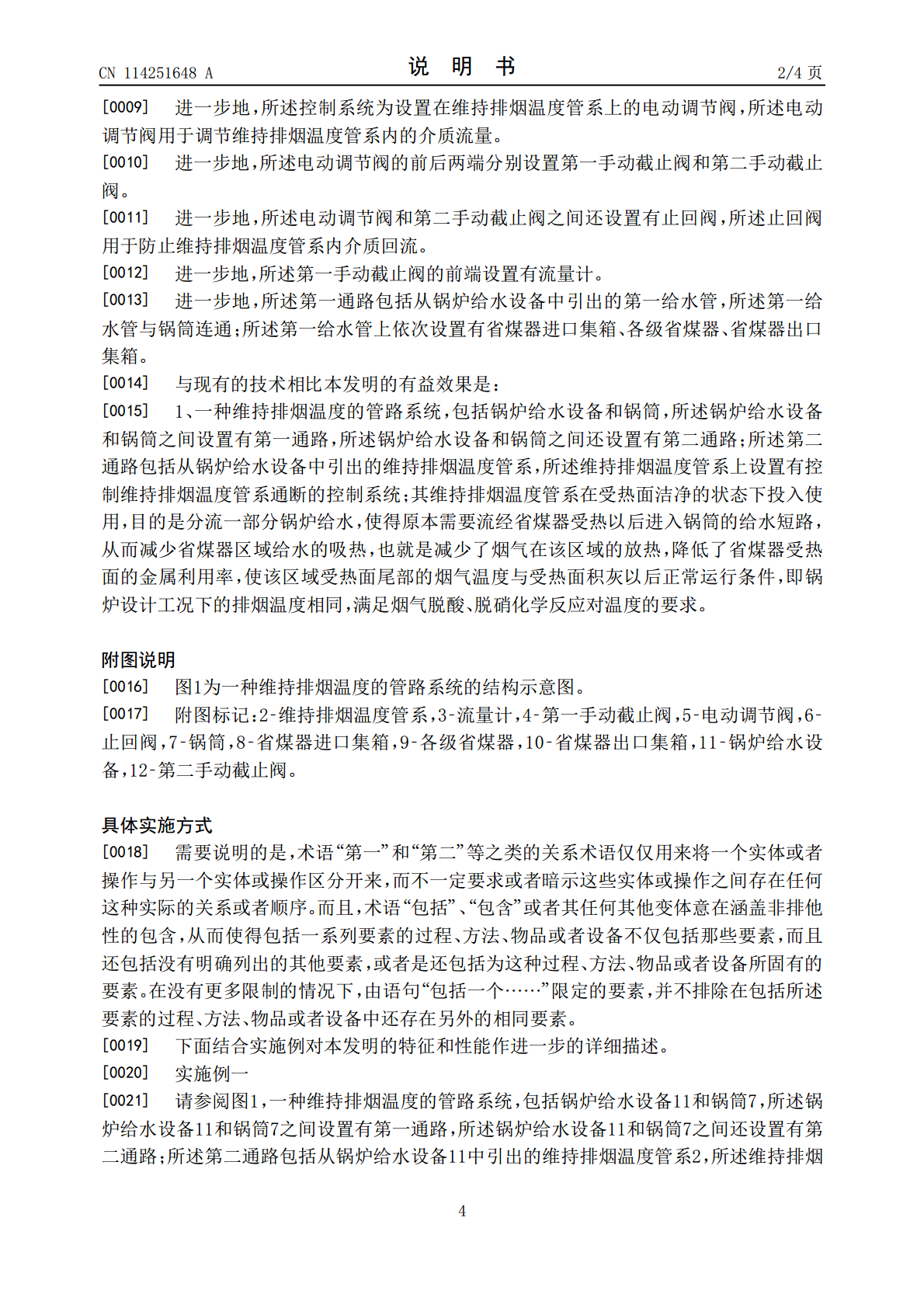

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114251648A(43)申请公布日2022.03.29(21)申请号202111677466.1(22)申请日2021.12.31(71)申请人华西能源工业股份有限公司地址643000四川省自贡市高新工业园区荣川路66号(72)发明人蔡文钢(74)专利代理机构成都九鼎天元知识产权代理有限公司51214代理人张杰(51)Int.Cl.F22D1/00(2006.01)F22D5/34(2006.01)F23J15/06(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种维持排烟温度的管路系统(57)摘要本发明公开了一种维持排烟温度的管路系统，包括锅炉给水设备和锅筒，所述锅炉给水设备和锅筒之间设置有第一通路，其特征在于，所述锅炉给水设备和锅筒之间还设置有第二通路；所述第二通路包括从锅炉给水设备中引出的维持排烟温度管系，所述维持排烟温度管系上设置有控制维持排烟温度管系通断的控制系统；本发明，具有结构简单、使用寿命长、调节性能好等优点，能够根据燃烧工况，灵活调节管路中介质流量，始终满足烟气治理所需的温度要求。CN114251648ACN114251648A权利要求书1/1页1.一种维持排烟温度的管路系统，包括锅炉给水设备(11)和锅筒(7)，所述锅炉给水设备(11)和锅筒(7)之间设置有第一通路，其特征在于，所述锅炉给水设备(11)和锅筒(7)之间还设置有第二通路；所述第二通路包括从锅炉给水设备(11)中引出的维持排烟温度管系(2)，所述维持排烟温度管系(2)上设置有控制维持排烟温度管系(2)通断的控制系统。2.根据权利要求1所述的一种维持排烟温度的管路系统，其特征在于，所述控制系统为设置在维持排烟温度管系(2)上的电动调节阀(5)，所述电动调节阀(5)用于调节维持排烟温度管系(2)内的介质流量。3.根据权利要求2所述的一种维持排烟温度的管路系统，其特征在于，所述电动调节阀(5)的前后两端分别设置第一手动截止阀(4)和第二手动截止阀(12)。4.根据权利要求3所述的一种维持排烟温度的管路系统，其特征在于，所述电动调节阀(5)和第二手动截止阀(12)之间还设置有止回阀(6)，所述止回阀(6)用于防止维持排烟温度管系(2)内介质回流。5.根据权利要求3所述的一种维持排烟温度的管路系统，其特征在于，所述第一手动截止阀(4)的前端设置有流量计(3)。6.根据权利要求2所述的一种维持排烟温度的管路系统，其特征在于，所述第一通路包括从锅炉给水设备(11)中引出的第一给水管，所述第一给水管与锅筒(7)连通；所述第一给水管上依次设置有省煤器进口集箱(8)、各级省煤器(9)、省煤器出口集箱(10)。2CN114251648A说明书1/4页一种维持排烟温度的管路系统技术领域[0001]本发明涉及锅炉管路系统，具体涉及一种维持排烟温度的管路系统。背景技术[0002]近年来，随着国家对大气环境改善的迫切要求，连续更新了各类锅炉污染物排放标准，对各类污染物排放指标的要求一再提高。[0003]为了满足新的污染物排放标准，各个锅炉使用单位在建设阶段均配备了烟气脱酸、脱硝装备；这些设备根据化学反应原理，配备有各类参与化学反应的化合物，但是，仅有这些参与化学反应的化合物是不够的，要使反应起作用，还需要适合反应的温度，这是发生化学反应的必备条件；这些化学反应不是发生在省煤器区域，就是在锅炉出口处，毫无例外地对烟气温度(即化学反应的温度)提出了苛刻的要求。[0004]在锅炉额定工况、稳定运行条件下，烟气温度是可以满足化学反应条件的；但是，当锅炉刚安装完成，开始启动运行的时候，锅炉各级受热面都是洁净的，受热面利用率高，换热量大，从而造成流经各级受热面的烟气温度均低于额定工况值，作为以处置固体废物为目的的固体废物焚烧锅炉，在不减少锅炉燃料量的前提下，无法满足化学反应的要求；而锅炉各级受热面由洁净变为污浊需要一定的时间积累，通常是4‑8个月，这么长的时间，污染物排放无法满足国家标准要求，这是环保监察部门不允许的。[0005]与此同时，洁净的受热面由于吸热量大，流经各级受热面处的烟气温度较额定工况低，尤其是锅炉尾部最末级省煤器，烟气温度甚至低于烟气中酸性物质的露点温度，造成烟气中的酸性物质在省煤器末端结露，对该处金属造成严重腐蚀，给锅炉运行带来安全隐患，大大缩短了受热面的使用寿命，造成经济损失。发明内容[0006]本发明的目的在于：针对目前锅炉安装完成后开始启动运行的时候，锅炉各级受热面都是洁净的，受热面利用率高，换热量大，从而造成流经各级受热面的烟气温度均低于额定工况值，在不减少锅炉燃料量的前提下，无法满足化学反应的要求问题，同时造成烟气中的酸性物质在省煤器末端结露，对该处金属造
