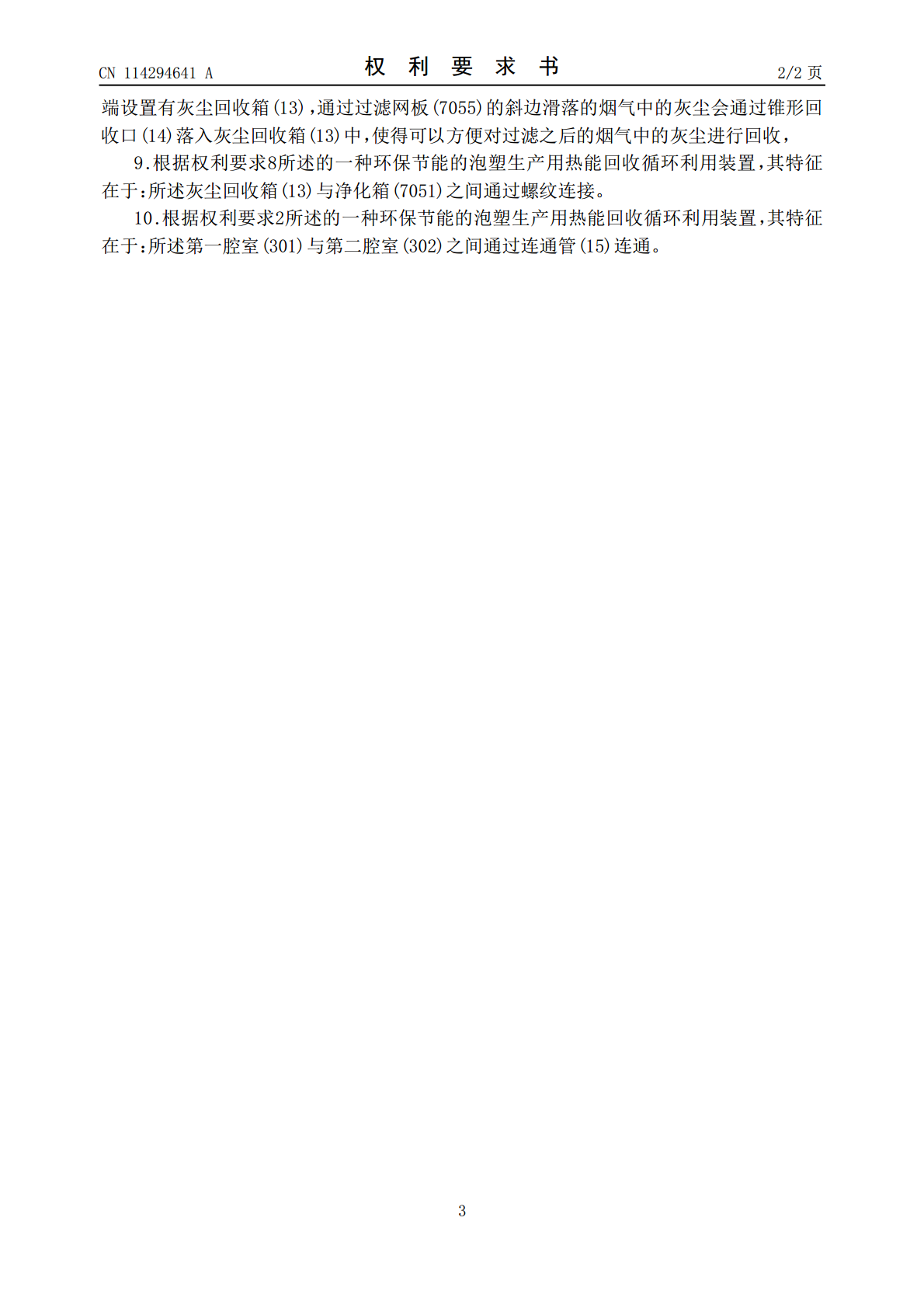

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114294641A(43)申请公布日2022.04.08(21)申请号202111534704.3(22)申请日2021.12.15(71)申请人苏州明睿威尔新型材料有限公司地址215100江苏省苏州市相城区黄埭镇东桥长平路83号(72)发明人薛明水(74)专利代理机构盐城市苏知桥知识产权代理事务所(普通合伙)32439代理人娄芳(51)Int.Cl.F22D1/24(2006.01)F22D1/40(2006.01)B29C44/34(2006.01)权利要求书2页说明书6页附图10页(54)发明名称一种环保节能的泡塑生产用热能回收循环利用装置(57)摘要本发明公开了一种环保节能的泡塑生产用热能回收循环利用装置，涉及泡塑生产技术领域，该热能回收循环利用装置包括热能循环箱体，所述热能循环箱体内部设置有循环降温腔和热能回收腔，所述循环降温腔上还设置有第一泵箱，所述第一泵箱上设置有降温出水管，所述热能回收腔中设置有热能回收管，所述热能回收腔上安装有第二泵箱，所述第二泵箱上设置有锅炉供水管，所述热能回收箱由第一腔室和第二腔室组成，通过第一腔室和第二腔室，使得可以同时利用降温的循环水和锅炉烟气的热量对锅炉供给水进行加热，并且，单独分开利用不同的腔室进行加热，提高了对锅炉供给水加热的效率，使得供给给锅炉的水温度更高，能够进一步节约锅炉的能源。CN114294641ACN114294641A权利要求书1/2页1.一种环保节能的泡塑生产用热能回收循环利用装置，其特征在于：该热能回收循环利用装置包括热能循环箱体(1)，所述热能循环箱体(1)内部设置有循环降温腔(2)和热能回收腔(3)，所述循环降温腔(2)顶端设置有注水口(4)，所述循环降温腔(2)上还设置有第一泵箱(5)，所述第一泵箱(5)上设置有降温出水管(6)，所述热能回收腔(3)中设置有热能回收管，所述热能回收腔(3)上安装有第二泵箱(8)，所述第二泵箱(8)上设置有锅炉供水管(9)，所述循环降温腔(2)与热能回收腔(3)之间通过补水管(10)连通，所述补水管(10)位于循环降温腔(2)中的一端设置有补水泵(11)。2.根据权利要求1所述的一种环保节能的泡塑生产用热能回收循环利用装置，其特征在于：所述热能回收腔(3)包括第一腔室(301)和第二腔室(302)，所述第一腔室(301)内部安装有烟气管道(701)，所述第二腔室(302)内部安装有热水管道(702)，所述烟气管道(701)上设置有进烟管(703)，所述烟气管道(701)上还设置有出烟管(704)，所述出烟管(704)一端设置有烟气处理装置(705)，所述热水管道(702)上设置有进水管(706)，所述进水管(706)与泡塑模具连接，所述热水管道(702)上还设置有出水管(707)，所述出水管(707)将热水管道(702)与循环降温腔(2)连通。3.根据权利要求2所述的一种环保节能的泡塑生产用热能回收循环利用装置，其特征在于：所述热能回收腔(3)中设置有抽水管(12)，所述抽水管(12)一端与第二泵箱(8)连通；另一端位于第一腔室(301)内部顶端。4.根据权利要求3所述的一种环保节能的泡塑生产用热能回收循环利用装置，其特征在于：所述烟气处理装置(705)包括净化箱(7051)、旋转柱(7052)、旋转固定座(7053)、动力管(7054)和过滤网板(7055)；所述出烟管(704)连接净化箱(7051)，所述净化箱(7051)内部安装有旋转柱(7052)，所述旋转柱(7052)两端通过旋转固定座(7053)进行支撑，所述旋转柱(7052)与旋转固定座(7053)转动连接，所述旋转柱(7052)底端安装有动力管(7054)，所述旋转柱(7052)上安装有若干个过滤网板(7055)。5.根据权利要求4所述的一种环保节能的泡塑生产用热能回收循环利用装置，其特征在于：所述净化箱(7051)为圆柱体，所述出烟管(704)沿净化箱(7051)切线方向安装，所述动力管(7054)呈L型，所述动力管(7054)一端连通旋转柱(7052)，烟气通过出烟管(704)沿净化箱(7051)切线方向进入动力管(7054)内部。6.根据权利要求5所述的一种环保节能的泡塑生产用热能回收循环利用装置，其特征在于：所述旋转柱(7052)呈中空状态，所述过滤网板(7055)通过固定条(7056)安装在旋转柱(7052)上，所述过滤网板(7055)呈中空状态，所述过滤网板(7055)与旋转柱(7052)连通，所述动力管(7054)与旋转柱(7052)连通。7.根据权利要求6所述的一种环保节能的泡塑生产用热能回收循环利用装置，其特征在于：所述动力管(7054)内部安装有烟气阀(7057
