基于燃煤锅炉炉内布置SCR脱硝反应器的催化剂防堵灰技术.pdf

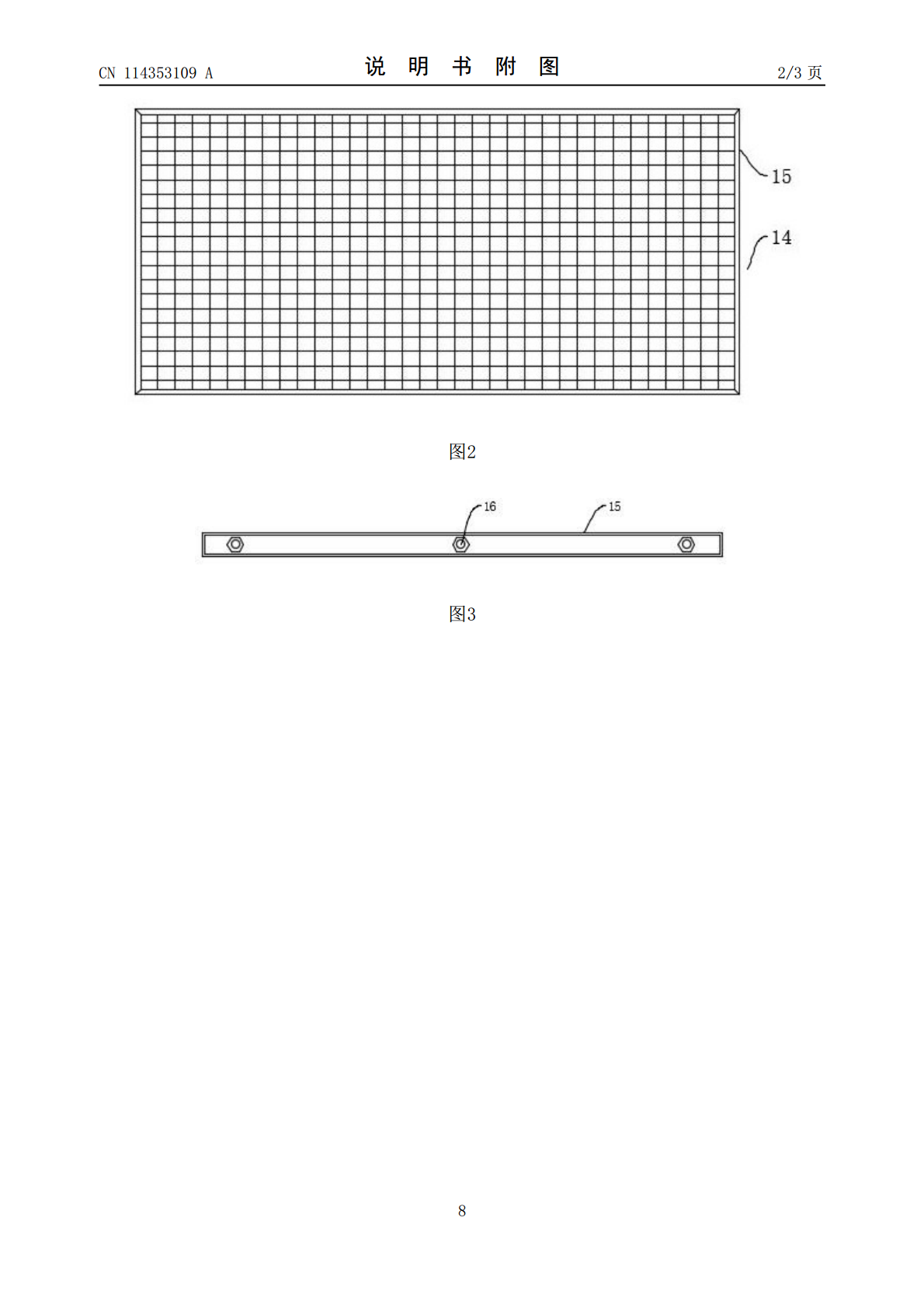

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114353109A(43)申请公布日2022.04.15(21)申请号202210056211.1B01D53/86(2006.01)(22)申请日2022.01.18F22D1/02(2006.01)F22G7/12(2006.01)(71)申请人河南神马减碳技术有限责任公司地址467000河南省平顶山市新华区新城区复兴路与菊香路交叉口东方今典产业园12号楼7楼整层(72)发明人赵铎张昌会田言峰钟儒学李增光李晓叶姚鑫冯欣赵晓伟苏钰涵(74)专利代理机构郑州银河专利代理有限公司41158代理人张凯(51)Int.Cl.F23J15/02(2006.01)F23J15/06(2006.01)权利要求书1页说明书4页附图3页(54)发明名称基于燃煤锅炉炉内布置SCR脱硝反应器的催化剂防堵灰技术(57)摘要本发明提供一种基于燃煤锅炉炉内布置SCR脱硝反应器的催化剂防堵灰技术，包括炉膛，炉膛的下部设置有锅炉送风口，所述锅炉送风口上方且在炉膛的下部连接有返料器，所述返料器上方设置有分离器，所述分离器一侧连接在炉膛的上部，所述分离器的另一侧连接排烟管道，所述排烟管道内依次设置有高温过热器、低温过热器、高温省煤器、SCR催化剂模块、低温省煤器、一次风空预警以及二次风空预警，所述排烟管道的末端设置有锅炉排烟口，可以拦截燃煤锅炉运行中尾部各受热面大颗粒，避免堵塞炉内布置SCR脱硝催化剂，同时打散燃煤锅炉尾部各受热面吹灰时大量成团状脱落的积灰，避免团状积灰下落至催化剂表面堆积造成堵塞。CN114353109ACN114353109A权利要求书1/1页1.一种基于燃煤锅炉炉内布置SCR脱硝反应器的催化剂防堵灰技术，其特征在于：包括炉膛(1)，炉膛(1)的下部设置有锅炉送风口(2)，所述锅炉送风口(2)上方且在炉膛(1)的下部连接有返料器(3)，所述返料器(3)上方设置有分离器(4)，所述分离器(4)一侧连接在炉膛(1)的上部，所述分离器(4)的另一侧连接排烟管道(5)，所述排烟管道(5)内依次设置有高温过热器(6)、低温过热器(7)、高温省煤器(8)、SCR催化剂模块(9)、低温省煤器(10)、一次风空预警(11)以及二次风空预警(12)，所述排烟管道(5)的末端设置有锅炉排烟口(13)。2.如权利要求1所述的基于燃煤锅炉炉内布置SCR脱硝反应器的催化剂防堵灰技术，其特征在于：所述炉膛(1)的底部连接锅炉送风口(2)，所述炉膛(1)的上部一侧连接进烟腔。3.如权利要求2所述的基于燃煤锅炉炉内布置SCR脱硝反应器的催化剂防堵灰技术，其特征在于：所述进烟腔的上部设置分离器(4)，所述分离器(4)的下方且在进烟腔内设置返料器(3)，所述返料器(3)的一端还通过连通管与炉膛(1)相连通。4.如权利要求3所述的基于燃煤锅炉炉内布置SCR脱硝反应器的催化剂防堵灰技术，其特征在于：所述分离器(4)一侧与排烟管道(5)通过排烟道相连，所述排烟道的一侧与进烟腔的上端连通，所述排烟道的另一侧与排烟管道(5)连通。5.如权利要求4所述的基于燃煤锅炉炉内布置SCR脱硝反应器的催化剂防堵灰技术，其特征在于：所述高温过热器(6)、低温过热器(7)、高温省煤器(8)、SCR催化剂模块(9)、低温省煤器(10)、一次风空预警(11)以及二次风空预警(12)于排烟管道(5)内由上至下依次设置，且所述高温过热器(6)、低温过热器(7)、高温省煤器(8)、SCR催化剂模块(9)上皆连接有防堵灰筛网模块(14)。6.如权利要求5所述的基于燃煤锅炉炉内布置SCR脱硝反应器的催化剂防堵灰技术，其特征在于：所述防堵灰筛网模块(14)由外部框架(15)以及固定在外部框架(15)内的筛网结构组成。7.如权利要求6所述的基于燃煤锅炉炉内布置SCR脱硝反应器的催化剂防堵灰技术，其特征在于：所述外部框架(15)由2520材质构成，所述外部框架(15)为矩形，所述外部框架(15)的外基面周向设置有多个连接孔(16)。8.如权利要求7所述的基于燃煤锅炉炉内布置SCR脱硝反应器的催化剂防堵灰技术，其特征在于：所述连接孔(16)为螺栓连接孔(16)，对应所述螺栓连接孔(16)在高温过热器(6)、低温过热器(7)、高温省煤器(8)、SCR催化剂模块(9)上设置有与防堵灰筛网模块(14)相适应的固定架，所述固定架上设置有与连接孔(16)相适应的连接件。2CN114353109A说明书1/4页基于燃煤锅炉炉内布置SCR脱硝反应器的催化剂防堵灰技术技术领域[0001]本发明涉及烟尘脱硝技术领域，具体涉及一种基于燃煤锅炉炉内布置SCR脱硝反应器的催化剂防堵灰技术。背景技术[0002]烟气脱硫脱硝技术是应用于多氮氧化物、硫氧化物生成化工工业的一
