一种蓄热式有机废气燃烧装置及燃烧方法.pdf

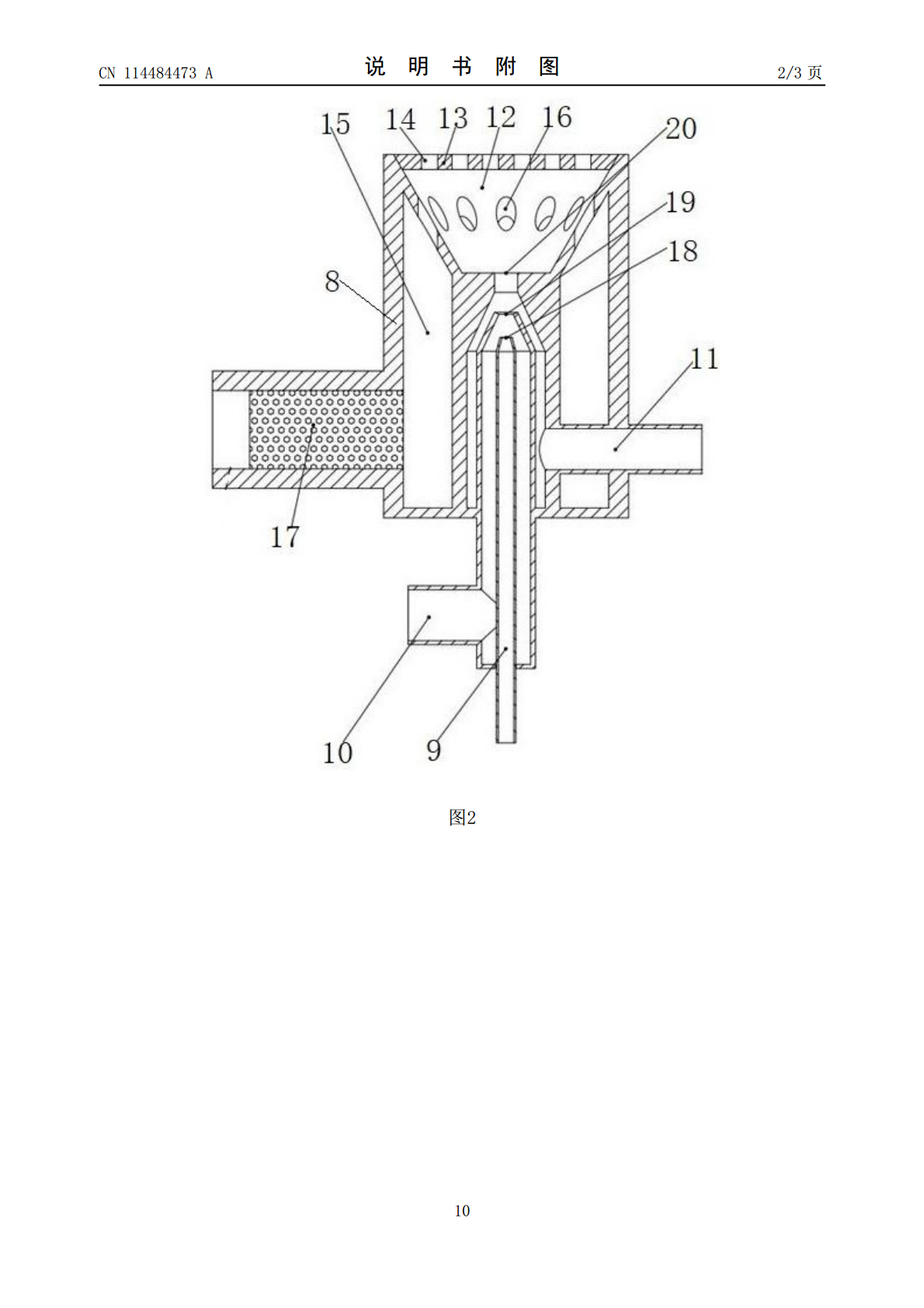

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114484473A(43)申请公布日2022.05.13(21)申请号202111648748.9(22)申请日2021.12.31(71)申请人江苏航天惠利特环保科技有限公司地址212200江苏省镇江市扬中市沿江工业仓储区2号线(72)发明人王啟明孙明辉张炳权(74)专利代理机构南京睿之博知识产权代理有限公司32296专利代理师杨晓玲(51)Int.Cl.F23G7/06(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种蓄热式有机废气燃烧装置及燃烧方法(57)摘要本发明公开了一种蓄热式有机废气燃烧装置，包括炉膛，在炉膛底部设置结构相同的第一燃烧器和第二燃烧器，炉膛内在第一燃烧器、第二燃烧器的出口处对应设置第一蓄热体和第二蓄热体，第一蓄热体和第二蓄热体之间设置隔热墙，隔热墙将第一蓄热体和第二蓄热体分隔，炉膛在隔热墙的上方设置用于将第一蓄热体和第二蓄热体导通的燃烧腔，在第一燃烧器和第二燃烧器上均设置空气进口，在进行蓄热燃烧过程中，其中一个燃烧器的空气进口作为排气通道；本发明利用通道出口的锥形区域对气体进行加速，避免粉尘液滴对通道的堵塞，同时避免闪爆现象；利用蓄热器吸收烟气能量，对二次空气进行预热，降低能量损耗，提高废气焚烧效果。CN114484473ACN114484473A权利要求书1/2页1.一种蓄热式有机废气燃烧装置，其特征在于，包括炉膛（1），在炉膛（1）底部设置结构相同的第一燃烧器（2）和第二燃烧器（3），炉膛（1）内在第一燃烧器（2）、第二燃烧器（3）的出口处对应设置第一蓄热体（4）和第二蓄热体（5），第一蓄热体（4）和第二蓄热体（5）之间设置隔热墙（6），隔热墙（6）将第一蓄热体（4）和第二蓄热体（5）分隔，炉膛（5）在隔热墙的上方设置用于将第一蓄热体（4）和第二蓄热体（5）导通的燃烧腔（7），气体通过燃烧腔（7）在第一蓄热体（4）与第二蓄热体（5）之间流动；在第一燃烧器（2）和第二燃烧器（3）上均设置空气进口，在进行蓄热燃烧过程中，其中一个燃烧器的空气进口作为排气通道。2.根据权利要求1所述的一种蓄热式有机废气燃烧装置，其特征在于，所述第一燃烧器（2）包括燃烧器主体（8），在燃烧器主体（8）的进口端设有助燃气通道（9），在助燃气通道（9）的外部同心设有一次空气通道（10）；在一次空气通道外部同心设有有机废气通道（11），位于内圈的通道出口低于位于外圈的通道出口；助燃气、一次空气和有机废气在有机废气通道（11）的出口端汇集流向与有机废气通道连通的预混室（12），在预混室（12）内混合；预混室（12）采用漏斗状结构，在预混室（12）的顶部设有与炉膛（1）连通的气流分布孔板（13），在气流分布孔板（13）上设有气孔（14），混合后的气体从气孔进入炉膛内。3.根据权利要求2所述的一种蓄热式有机废气燃烧装置，其特征在于，所述助燃气通道（9）、一次空气通道（10）、有机废气通道（11）的出口端均采用直径逐渐缩小的锥形结构。4.根据权利要求2所述的一种蓄热式有机废气燃烧装置，其特征在于，所述燃烧器主体（8）在有机废气通道（11）外部设置二次空气通道（15），二次空气通道（16）环绕在有机废气通道（11）和预混室（12）的外部，在预混室（12）上设置与二次空气通道（15）连通的二次空气喷口（16）。5.根据权利要求4所述的一种蓄热式有机废气燃烧装置，其特征在于，所述二次空气喷口（16）沿预混室（12）的中心周向均匀分布，气孔（14）与二次空气喷口（16）相对应；在二次空气通道（15）的进气端设置第三蓄热体（17），第三蓄热体（17）在二次空气通道作为排气通道时进行蓄热。6.根据权利要求5所述的一种蓄热式有机废气燃烧装置，其特征在于，在二次空气通道（15）内衬有保温材料，在对预热后的二次高温空气进行隔热，在二次空气通道内设置温度传感器，温度传感器与用于控制第一燃烧器（2）和第二燃烧器（3）状态切换的控制系统电连接。7.根据权利要求6所述的一种蓄热式有机废气燃烧装置的燃烧方法，其特征在于，包括步骤：S01、首先，进行气体预混，助燃气、一次空气、有机废气和二次空气从第一燃烧器的上的通道进入预混室，并在预混室内混合充分；S02、然后进行一次燃烧，预混后的气体从气流分布孔板上的气孔进入炉膛第一燃烧体内进行燃烧，S03、在第一蓄热体内燃烧产生的烟气在隔热墙的导热作用下从第一蓄热体进入燃烧室，在从燃烧室的顶部折流回第二蓄热体内进行二次燃烧；S04、接着进行烟气蓄热，经过第二蓄热体二次燃烧后的烟气从气孔进入第二燃烧器的预混室内，从二次空气喷口反向流经第二燃烧器的第三蓄热器，第二燃烧器的第三蓄热器吸收烟气中的热量进行蓄热；2CN114484473A权利要求书2/
