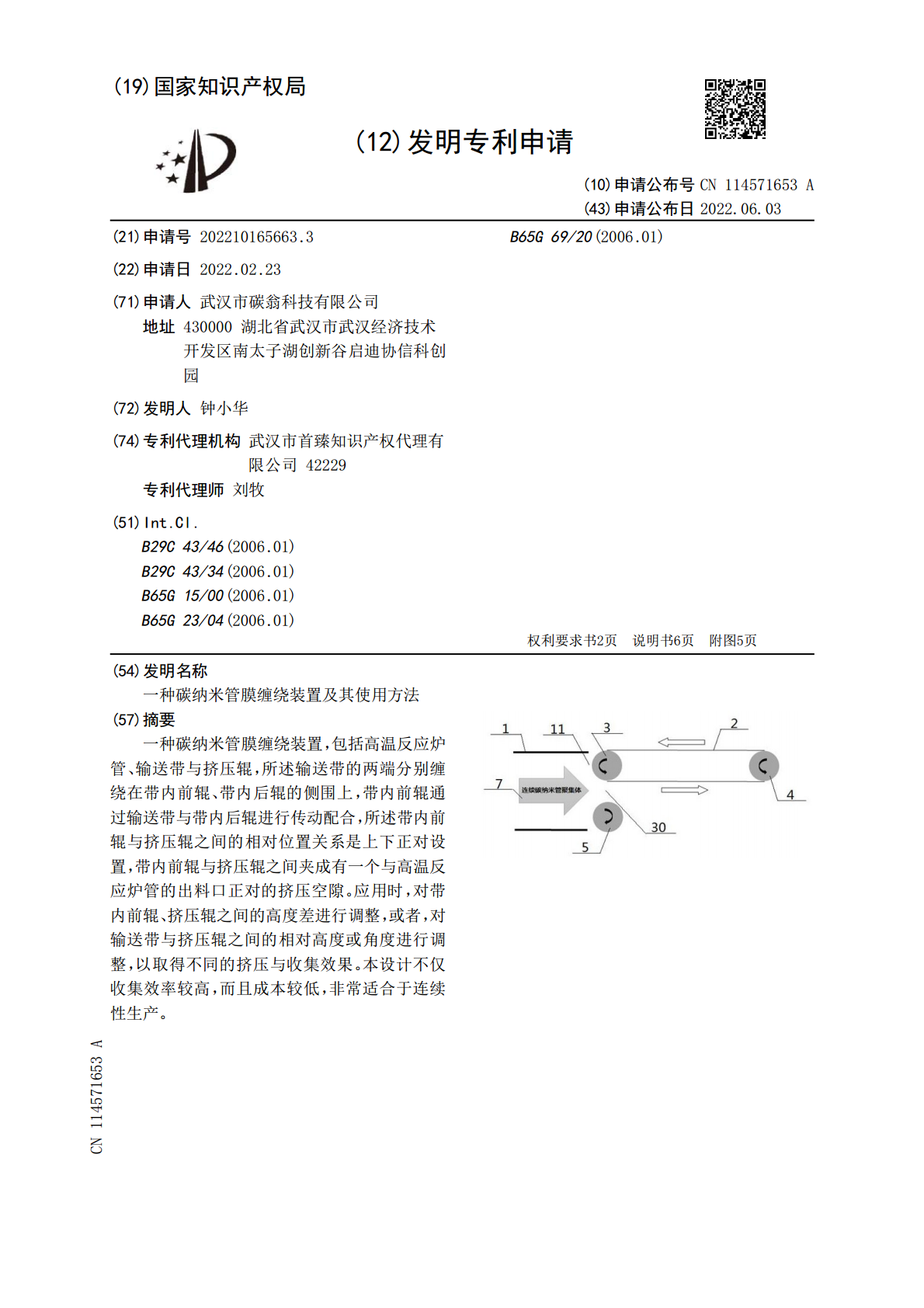

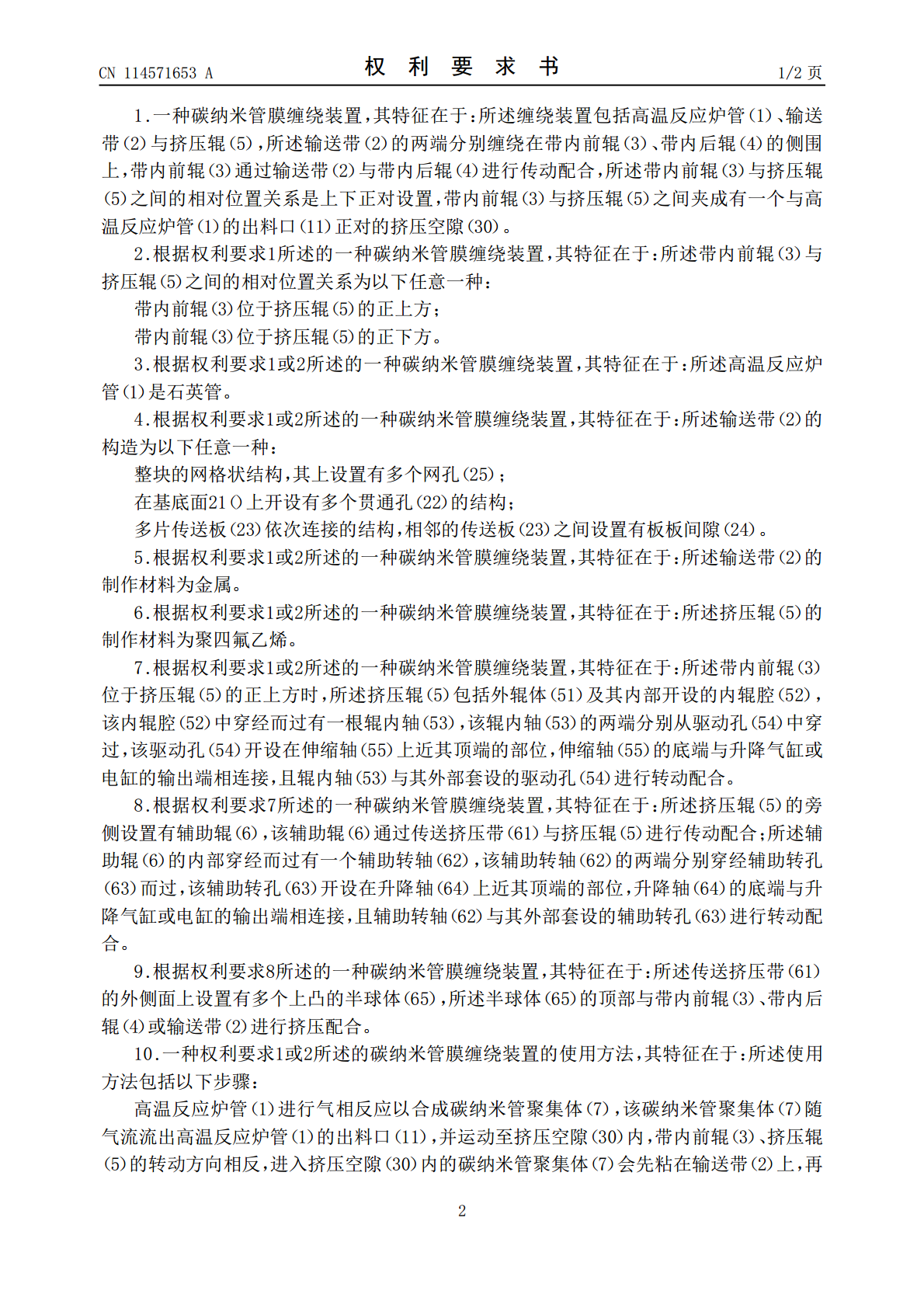

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114571653A(43)申请公布日2022.06.03(21)申请号202210165663.3B65G69/20(2006.01)(22)申请日2022.02.23(71)申请人武汉市碳翁科技有限公司地址430000湖北省武汉市武汉经济技术开发区南太子湖创新谷启迪协信科创园(72)发明人钟小华(74)专利代理机构武汉市首臻知识产权代理有限公司42229专利代理师刘牧(51)Int.Cl.B29C43/46(2006.01)B29C43/34(2006.01)B65G15/00(2006.01)B65G23/04(2006.01)权利要求书2页说明书6页附图5页(54)发明名称一种碳纳米管膜缠绕装置及其使用方法(57)摘要一种碳纳米管膜缠绕装置，包括高温反应炉管、输送带与挤压辊，所述输送带的两端分别缠绕在带内前辊、带内后辊的侧围上，带内前辊通过输送带与带内后辊进行传动配合，所述带内前辊与挤压辊之间的相对位置关系是上下正对设置，带内前辊与挤压辊之间夹成有一个与高温反应炉管的出料口正对的挤压空隙。应用时，对带内前辊、挤压辊之间的高度差进行调整，或者，对输送带与挤压辊之间的相对高度或角度进行调整，以取得不同的挤压与收集效果。本设计不仅收集效率较高，而且成本较低，非常适合于连续性生产。CN114571653ACN114571653A权利要求书1/2页1.一种碳纳米管膜缠绕装置，其特征在于：所述缠绕装置包括高温反应炉管（1）、输送带（2）与挤压辊（5），所述输送带（2）的两端分别缠绕在带内前辊（3）、带内后辊（4）的侧围上，带内前辊（3）通过输送带（2）与带内后辊（4）进行传动配合，所述带内前辊（3）与挤压辊（5）之间的相对位置关系是上下正对设置，带内前辊（3）与挤压辊（5）之间夹成有一个与高温反应炉管（1）的出料口（11）正对的挤压空隙（30）。2.根据权利要求1所述的一种碳纳米管膜缠绕装置，其特征在于：所述带内前辊（3）与挤压辊（5）之间的相对位置关系为以下任意一种：带内前辊（3）位于挤压辊（5）的正上方；带内前辊（3）位于挤压辊（5）的正下方。3.根据权利要求1或2所述的一种碳纳米管膜缠绕装置，其特征在于：所述高温反应炉管（1）是石英管。4.根据权利要求1或2所述的一种碳纳米管膜缠绕装置，其特征在于：所述输送带（2）的构造为以下任意一种：整块的网格状结构，其上设置有多个网孔（25）；在基底面21（）上开设有多个贯通孔（22）的结构；多片传送板（23）依次连接的结构，相邻的传送板（23）之间设置有板板间隙（24）。5.根据权利要求1或2所述的一种碳纳米管膜缠绕装置，其特征在于：所述输送带（2）的制作材料为金属。6.根据权利要求1或2所述的一种碳纳米管膜缠绕装置，其特征在于：所述挤压辊（5）的制作材料为聚四氟乙烯。7.根据权利要求1或2所述的一种碳纳米管膜缠绕装置，其特征在于：所述带内前辊（3）位于挤压辊（5）的正上方时，所述挤压辊（5）包括外辊体（51）及其内部开设的内辊腔（52），该内辊腔（52）中穿经而过有一根辊内轴（53），该辊内轴（53）的两端分别从驱动孔（54）中穿过，该驱动孔（54）开设在伸缩轴（55）上近其顶端的部位，伸缩轴（55）的底端与升降气缸或电缸的输出端相连接，且辊内轴（53）与其外部套设的驱动孔（54）进行转动配合。8.根据权利要求7所述的一种碳纳米管膜缠绕装置，其特征在于：所述挤压辊（5）的旁侧设置有辅助辊（6），该辅助辊（6）通过传送挤压带（61）与挤压辊（5）进行传动配合；所述辅助辊（6）的内部穿经而过有一个辅助转轴（62），该辅助转轴（62）的两端分别穿经辅助转孔（63）而过，该辅助转孔（63）开设在升降轴（64）上近其顶端的部位，升降轴（64）的底端与升降气缸或电缸的输出端相连接，且辅助转轴（62）与其外部套设的辅助转孔（63）进行转动配合。9.根据权利要求8所述的一种碳纳米管膜缠绕装置，其特征在于：所述传送挤压带（61）的外侧面上设置有多个上凸的半球体（65），所述半球体（65）的顶部与带内前辊（3）、带内后辊（4）或输送带（2）进行挤压配合。10.一种权利要求1或2所述的碳纳米管膜缠绕装置的使用方法，其特征在于：所述使用方法包括以下步骤：高温反应炉管（1）进行气相反应以合成碳纳米管聚集体（7），该碳纳米管聚集体（7）随气流流出高温反应炉管（1）的出料口（11），并运动至挤压空隙（30）内，带内前辊（3）、挤压辊（5）的转动方向相反，进入挤压空隙（30）内的碳纳米管聚集体（7）会先粘在输送带（2）上，再2CN114571653A权利要求书2/2页被带内前辊（3）、挤压辊（5）进行挤压以变成碳纳米管厚膜，该碳纳米管厚膜会跟随其粘接的
