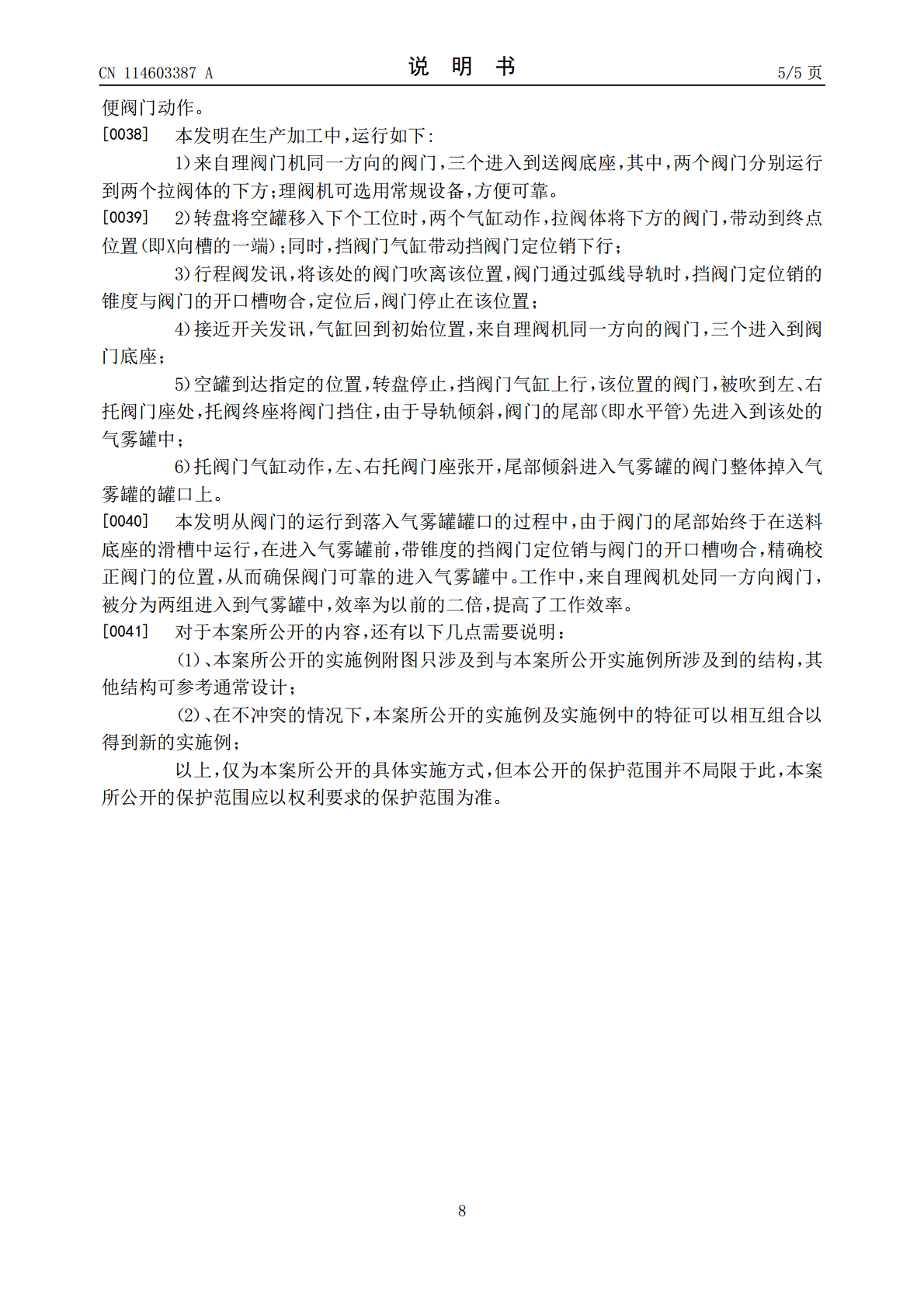

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114603387A(43)申请公布日2022.06.10(21)申请号202210343375.2(22)申请日2022.04.02(71)申请人扬州美达灌装机械有限公司地址225236江苏省扬州市江都区丁沟镇麻村村(72)发明人彭山宏张正兵(74)专利代理机构扬州市苏为知识产权代理事务所(普通合伙)32283专利代理师葛军(51)Int.Cl.B23Q7/00(2006.01)B23Q7/02(2006.01)B23Q7/06(2006.01)权利要求书2页说明书5页附图7页(54)发明名称一种双头卡式炉插阀门装置及生产线(57)摘要一种双头卡式炉插阀门装置及生产线。涉及卡式炉加工领域。包括送阀底座和两组插阀门组件，所述送阀底座上间隔设有两个L形滑槽，所述滑槽包括X向槽和Y向槽，所述送阀底座的一侧设有X向的进料通道，所述进料通道连通两个滑槽的Y向槽，所述进料通道用于输送朝向相同的阀门，所述阀门包括封杯，所述封杯中心设有阀体，所述阀体包括垂直管和水平管，所述垂直管的顶部伸出封杯；所述拉阀组件与滑槽一一对应，所述插阀门组件包括拉阀组件、推阀组件、弧形导轨、拖阀终座和拖阀门组。本发明方便加工，提高效率和可靠性。CN114603387ACN114603387A权利要求书1/2页1.一种双头卡式炉插阀门装置，其特征在于，包括送阀底座和两组插阀门组件，所述送阀底座上间隔设有两个L形滑槽，所述滑槽包括X向槽和Y向槽，所述送阀底座的一侧设有X向的进料通道，所述进料通道连通两个滑槽的Y向槽，所述进料通道用于输送朝向相同的阀门，所述阀门包括封杯，所述封杯中心设有阀体，所述阀体包括垂直管和水平管，所述垂直管的顶部伸出封杯；所述拉阀组件与滑槽一一对应，所述插阀门组件包括拉阀组件、推阀组件、弧形导轨、拖阀终座和拖阀门组，所述拉阀组件和推阀组件分别设在送阀底座上，所述拉阀组件用于将Y向槽内的阀门推向至X向槽的一端，所述推阀组件用于将X向槽一端的阀门推向弧形导轨，所述弧形导轨连接在所述送阀底座的另一侧，所述弧形导轨呈向下弯曲设置，所述弧形导轨连接在X向槽的另一端；所述拖阀终座连接在弧形导轨的外端、用于阻挡阀门垂直管的顶部，所述拖阀门组连接在弧形导轨的外端、包括一对相对设置的左拖阀门座和右拖阀门座，所述左拖阀门座和右拖阀门座活动连接在封杯的底部。2.根据权利要求1所述的一种双头卡式炉插阀门装置，其特征在于，还包括一对校正组件，所述校正组件与X向槽一一对应，所述封杯上设有开口槽，在垂直方向上，所述水平管位于开口槽的中心；所述校正组件包括挡阀门气缸和挡阀门定位销，所述挡阀门气缸通过安装板连接在送阀底座上，所述挡阀门气缸位于弧形导轨的上方，所述挡阀门气缸用于带动挡阀门定位销伸入封杯的开口槽内。3.根据权利要求1或2所述的一种双头卡式炉插阀门装置，其特征在于，所述拉阀组件包括气缸和拉阀体，所述气缸设在送阀底座上，所述气缸用于驱动拉阀体运动，所述拉阀体的底部设有用于放置阀门的容置槽。4.根据权利要求3所述的一种双头卡式炉插阀门装置，其特征在于，所述推阀组件包括行程阀，所述送阀底座上设有气路，所述行程阀用于发讯，使得气路通气推动阀门。5.根据权利要求1所述的一种双头卡式炉插阀门装置，其特征在于，还包括接近开关，所述接近开关设在弧形导轨上，所述接近开关用于对气缸发讯。6.根据权利要求1所述的一种双头卡式炉插阀门装置，其特征在于，所述挡阀门定位销朝向封杯的一侧呈锥形。7.根据权利要求1所述的一种双头卡式炉插阀门装置，其特征在于，所述进料通道内的阀门依次设置，前三个阀门中的第一、三个阀门分别位于Y向槽内。8.一种双头卡式炉插阀门生产线，其特征在于，包括权利要求1‑7中任一项所述的双头卡式炉插阀门装置、理阀机和转盘，所述转盘设在工作台上，所述转盘在圆周上均布设有若干卡槽，所述卡槽内用于放置气雾罐，所述工作台上设有机架，所述送阀底座通过支杆连接在机架的下方，所述插阀门组件2CN114603387A权利要求书2/2页中的弧形导轨外端朝向气雾罐；所述理阀机设在工作台的一侧，所述理阀机通过传输通道连通送阀底座的进料通道，所述理阀机用于将阀门排序、且输送至送阀底座上。3CN114603387A说明书1/5页一种双头卡式炉插阀门装置及生产线技术领域[0001]本发明涉及卡式炉加工领域，尤其涉及一种双头卡式炉插阀门装置。背景技术[0002]卡式炉，是指以丁烷气为主要燃气、液化气等气体燃料进行直火加热的非固定家庭厨具、酒店用品、户外休闲用品。[0003]目前，卡式炉阀门因其独特的结构（即阀体呈L形，包括垂直管和水平管），水平管的长度大于气雾罐的罐口口径；这样，在进入气雾罐时，必须和气雾罐成一定的角度，让阀门的尾部（即水平管）倾
