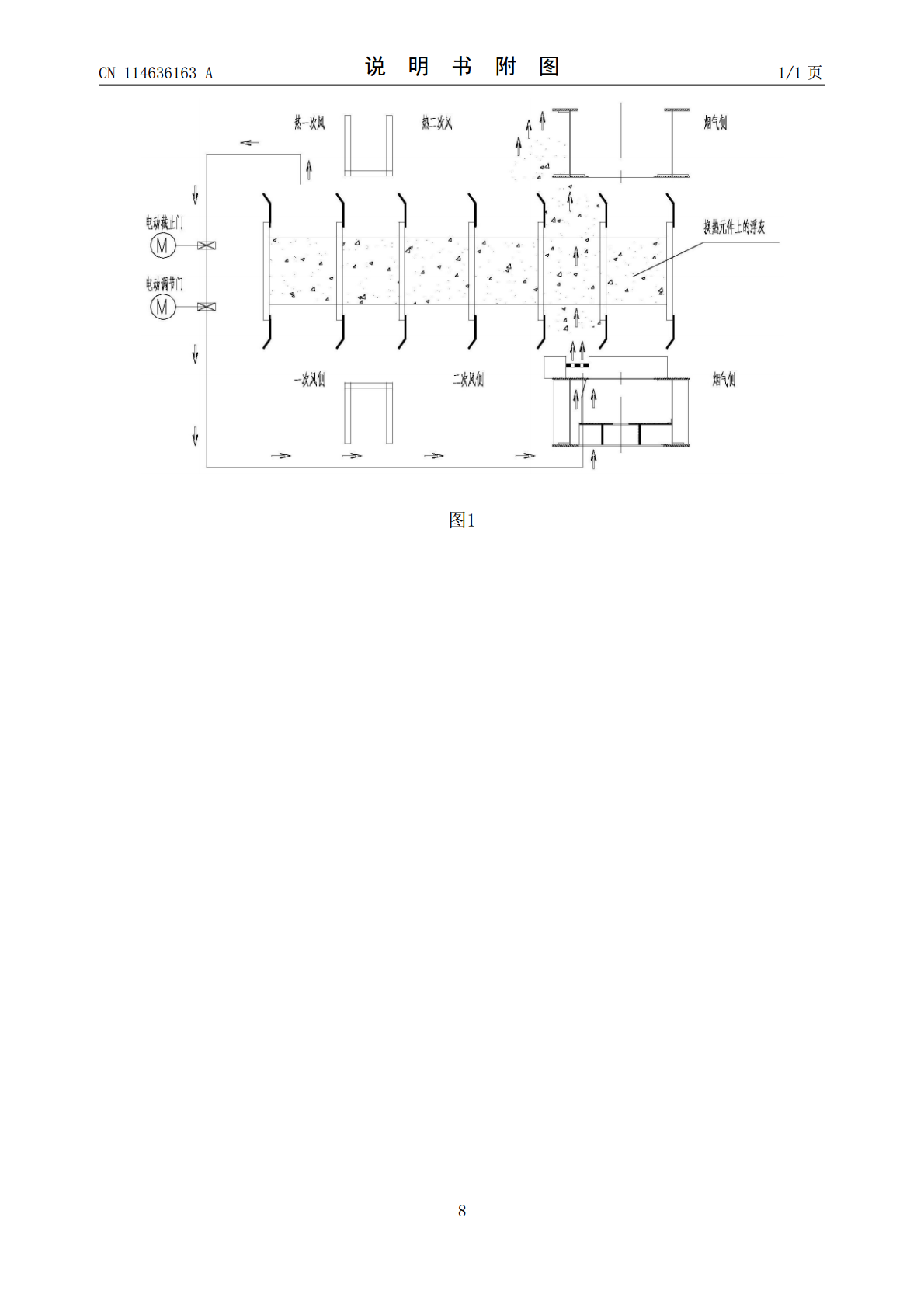

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114636163A(43)申请公布日2022.06.17(21)申请号202210306340.1(22)申请日2022.03.25(71)申请人河北邯峰发电有限责任公司地址056000河北省邯郸市峰峰矿区义井镇(72)发明人杨明伟王中莹王欣东宋晓辰王入欣武辉(74)专利代理机构东莞市神州众达专利商标事务所(普通合伙)44251专利代理师刘汉民(51)Int.Cl.F23J3/02(2006.01)权利要求书1页说明书5页附图1页(54)发明名称用于发电厂空气预热器的热风自循环清洗防堵方法(57)摘要本发明是一种用于发电厂空气预热器的热风自循环清洗防堵方法，该方法在空气预热器出口的热一次风管道上抽取热风，引入冷端二次风侧，通过喷风箱加热二次风侧低温区，提高清洗分仓内的热风温度到硫酸氢氨结露温度以上，使硫酸氢氨在此区域内迅速由液态转化为气态，同时利用热风的高流速，吹扫转子受热面使飞灰随热风带走。本发明通过提升清洗区间内的流场温度，就可以使硫酸氢铵的结露现象消失，飞灰也将随着气态的硫酸氢铵一起流出，同时通过高流速的热风对附着在传热元件上的顽固积灰进行吹扫，从而使堵塞现象消失，达到热风自动清洗的目的，实现电站锅炉安全、经济、可靠长期运行。CN114636163ACN114636163A权利要求书1/1页1.一种用于发电厂空气预热器的热风自循环清洗防堵方法，其特征在于该方法在空气预热器出口的热一次风管道上抽取热风，引入冷端二次风侧，通过喷风箱加热二次风侧低温区，提高清洗分仓内的热风温度到硫酸氢氨结露温度以上，使硫酸氢氨在此区域内迅速由液态转化为气态，同时利用热风的高流速，吹扫转子受热面使飞灰随热风带走，在冷端3度仓通过新增扇形板进行隔离，只流通高温的热一次风，热端出口一、二次风道布置同常规三分仓预热器；热风从热一次风抽取出来，从冷端清洗风仓进入预热器，高速流经受热面气化硫酸氢铵后，混入热二次风直接排走。2.如权利要求1所述的用于发电厂空气预热器的热风自循环清洗防堵方法，其特征在于热风通过喷风箱的角度为3度。3.如权利要求2所述的用于发电厂空气预热器的热风自循环清洗防堵方法，其特征在于清洗分仓内的热风温度到207℃以上。4.如权利要求3所述的用于发电厂空气预热器的热风自循环清洗防堵方法，其特征在于满负荷风量为热一次风出口风量的12‑20％。5.如权利要求1所述的用于发电厂空气预热器的热风自循环清洗防堵方法，其特征在于将清洗隔仓角度设计为3°，新增冷端隔离扇形板角度为12°，以确保实现单道密封结构，防止隔离分仓失效，且新增冷端扇形板安装在二次风靠近烟气侧的位置。6.如权利要求5所述的用于发电厂空气预热器的热风自循环清洗防堵方法，其特征在于为了避免对一次风制粉系统的影响，采用三分仓空气预热器储仓式制粉系统的冷一次风机，风机的基本风量按设计煤种计算，应包括锅炉在最大蒸发量所需的一次风风量和制造厂保证的空气预热器运行1年后的一次风侧泄漏量。7.如权利要求6所述的用于发电厂空气预热器的热风自循环清洗防堵方法，其特征在于风机的风量裕度宜为20％，另加风机的温度裕度，按夏季通风室外计算温度来确定，风机压头裕度为25％。2CN114636163A说明书1/5页用于发电厂空气预热器的热风自循环清洗防堵方法技术领域[0001]本发明属于发电厂的技术领域，特别涉及一种发电厂空气预热器的热风自循环清洗防堵的方法。背景技术[0002]空气预热器就是锅炉尾部烟道中的烟气通过内部的散热片将进入锅炉前的空气预热到一定温度的受热面，是一种用于提高锅炉的热交换性能，降低能量消耗的设备。空气预热器一般分为板式、回转式和管式三种。[0003]空气预热器的应用范围比较广泛，只要产生大量的高温烟气行业都能使用空气预热器，比如燃煤电厂，燃煤发电的过程中煤炭燃烧后会产生大量的热烟余热，这部分余热通过换热器的方式回收。因此，空气预热器会安装在锅炉尾部，将烟道中排出的烟气中携带的热量通过板片导入到锅炉钱的扩弓器中，将空气预热到一定的温度，助燃煤炭帮助升温，可以将电厂空气预热器的作用分为三个主要作用。[0004]1、降低热量损失，空气预热器能将锅炉焚烧后尾部烟道的烟气热量加热进入到锅炉中的空气，烟气余热的回收率能达到97％以上，减少了大量余热损失。[0005]2、提高锅炉效率，空气预热后回收大烟气温度较高，这部分热量用来预热空气后助燃能帮助锅炉设备提进风温度。不仅能回收烟气热能，又能提高锅炉效率。[0006]3、提高燃烧效率，将余热充分回收后，可以降低烟气热量损耗，同时还能降低排烟的温度。提高空气含热温度后，对煤炭的助燃效果较好，煤炭的燃烧效率也会有所提升。[0007]如文献《三分仓回转式空气预热器积灰分段监测模型研究》(动
