锅炉供热调控方法、系统、电子设备及存储介质.pdf

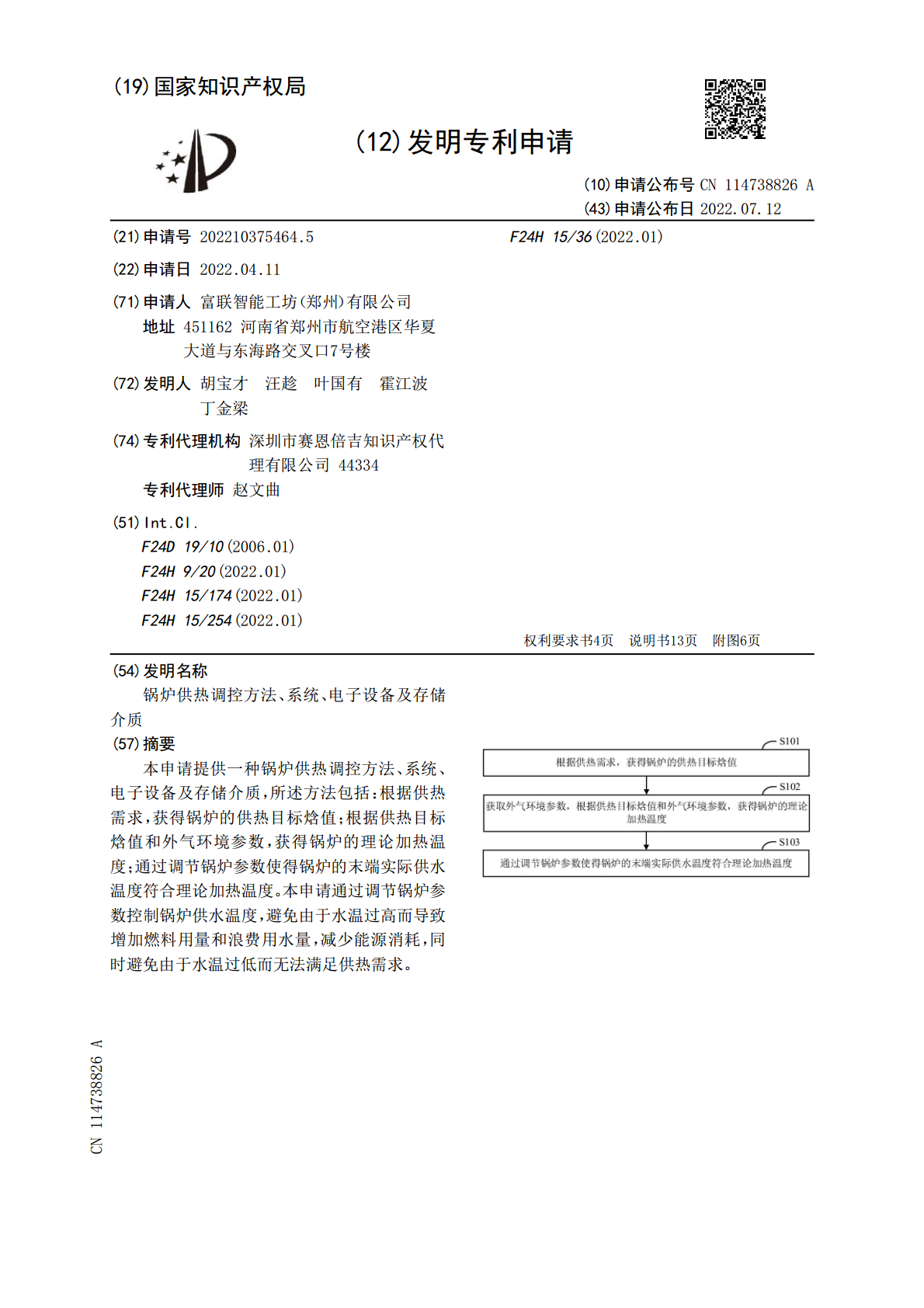

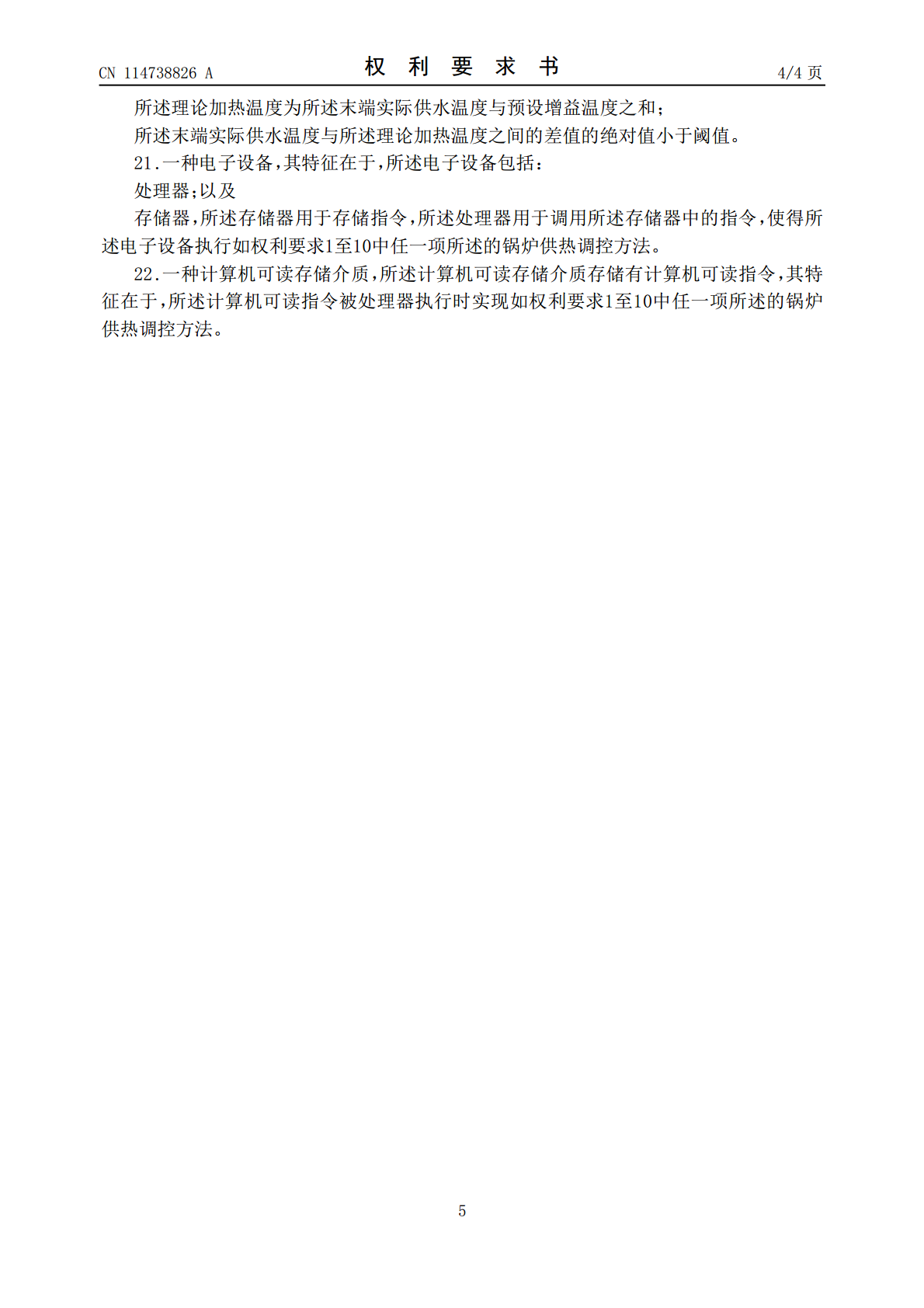

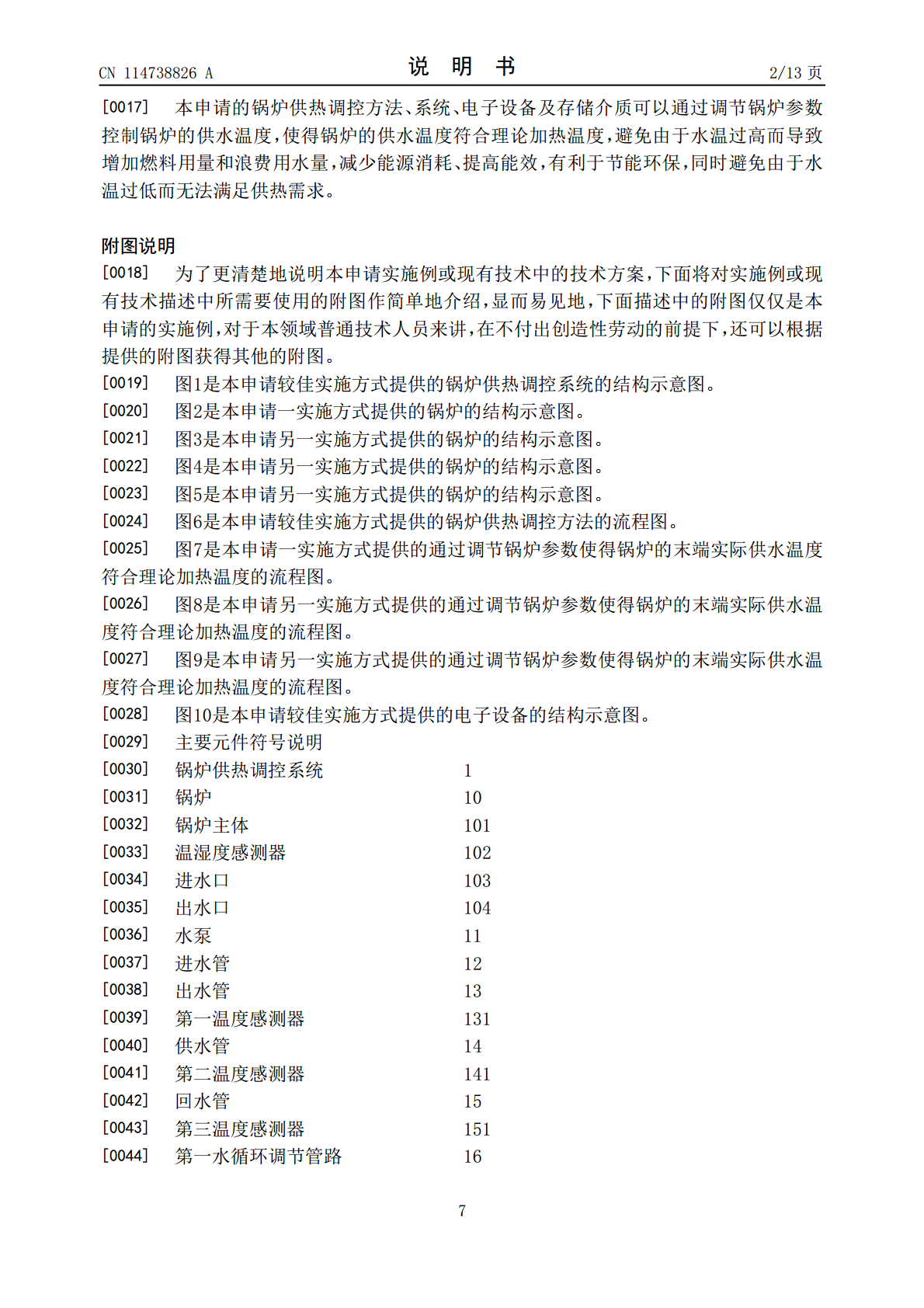

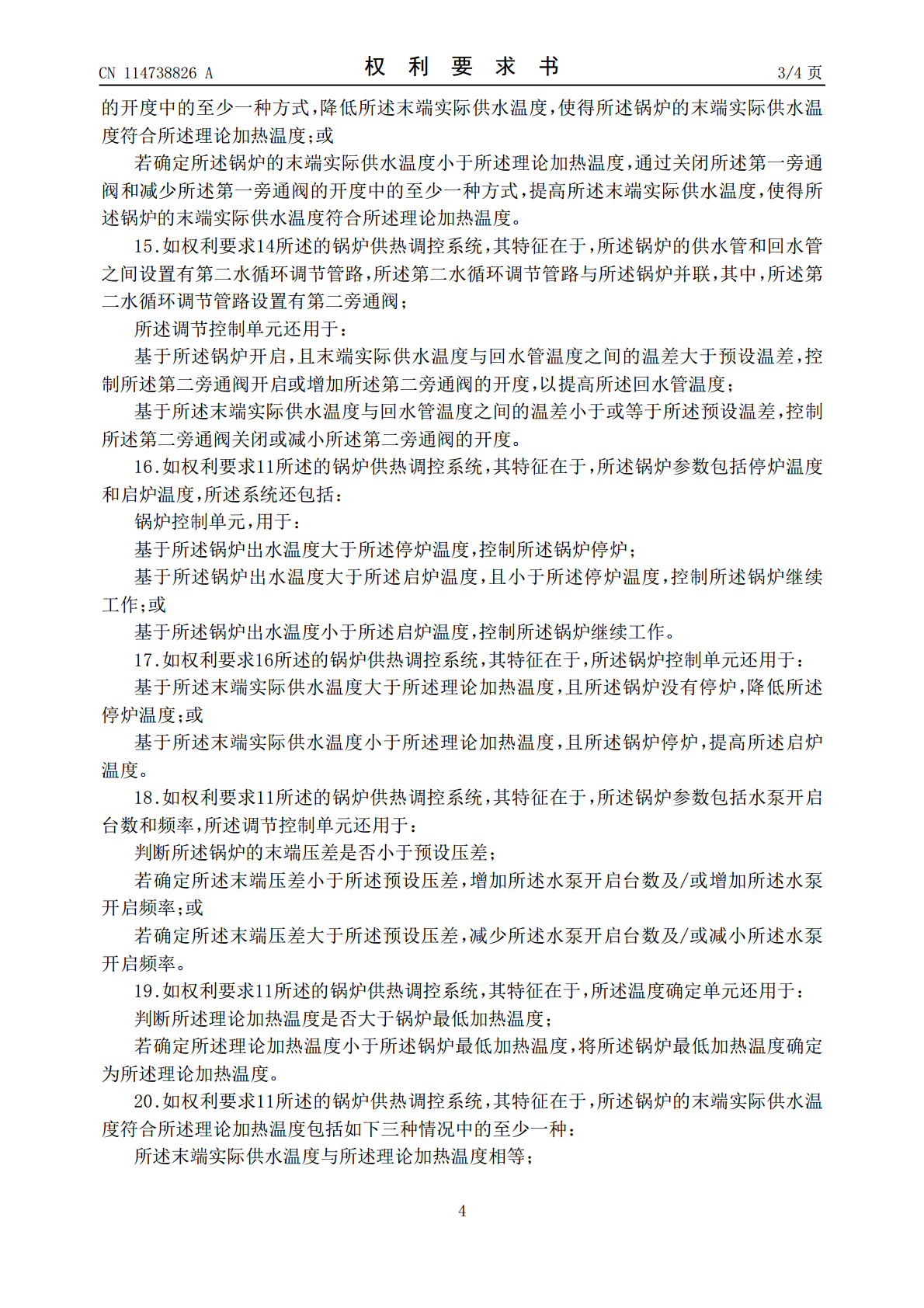

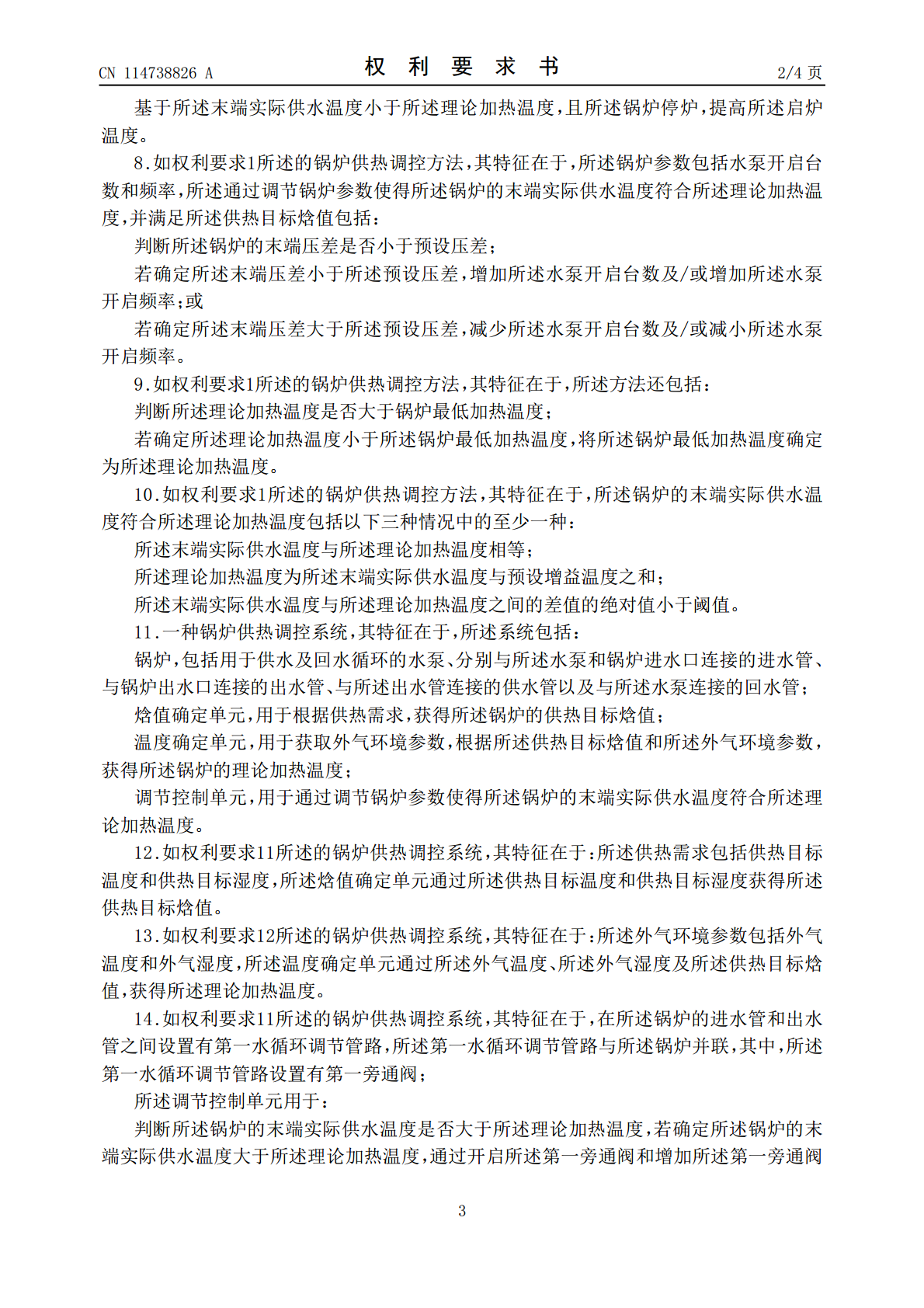

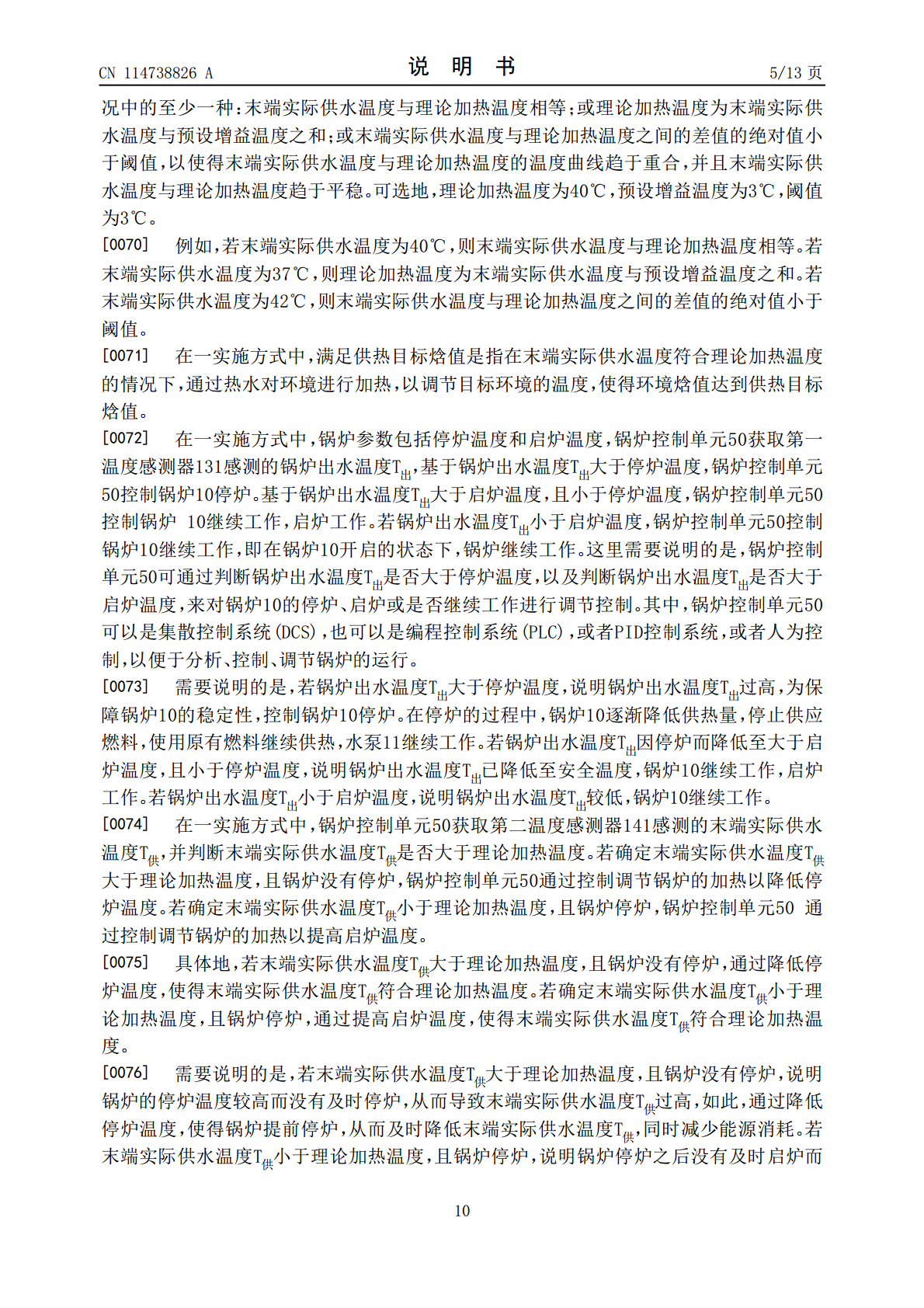

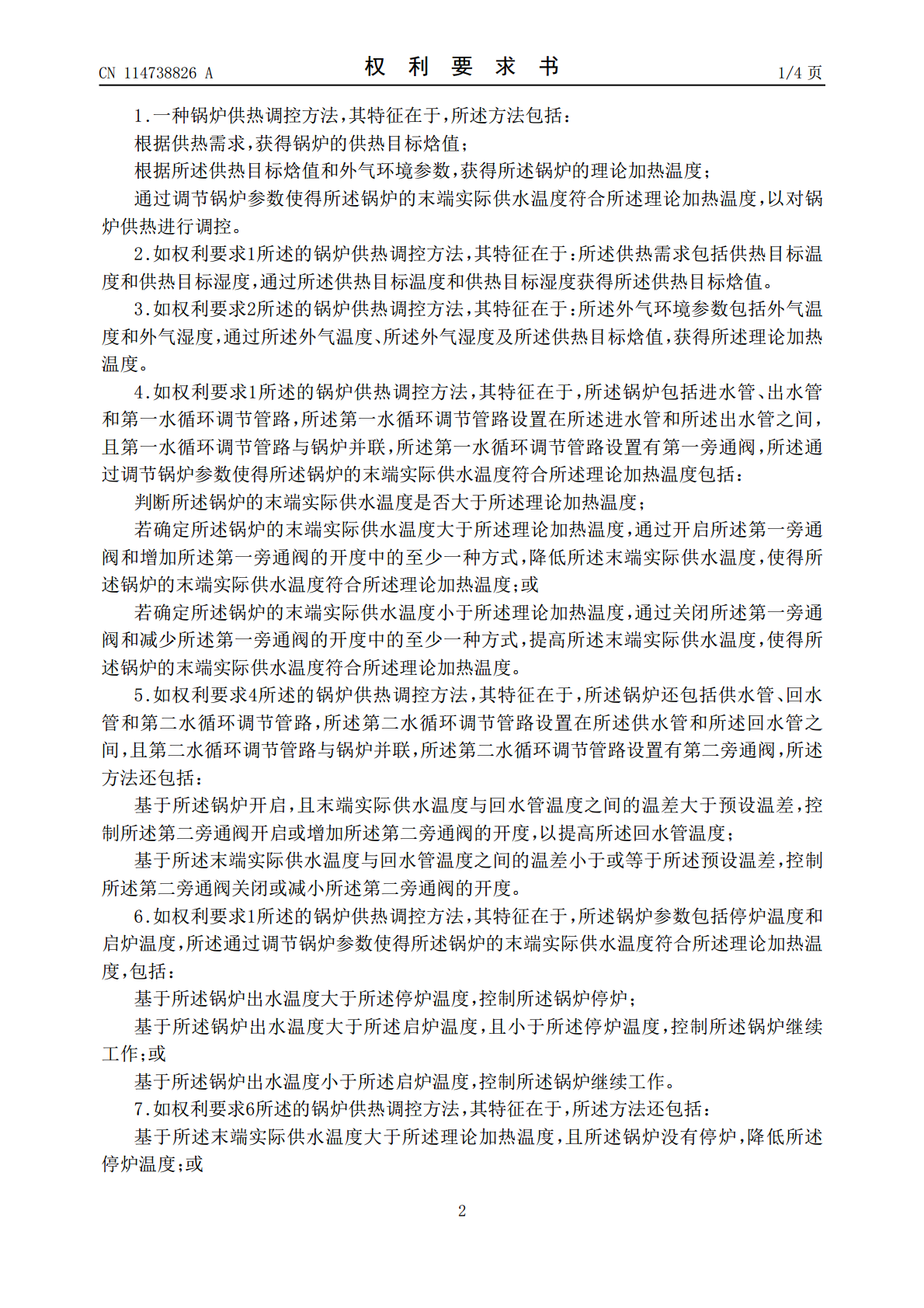

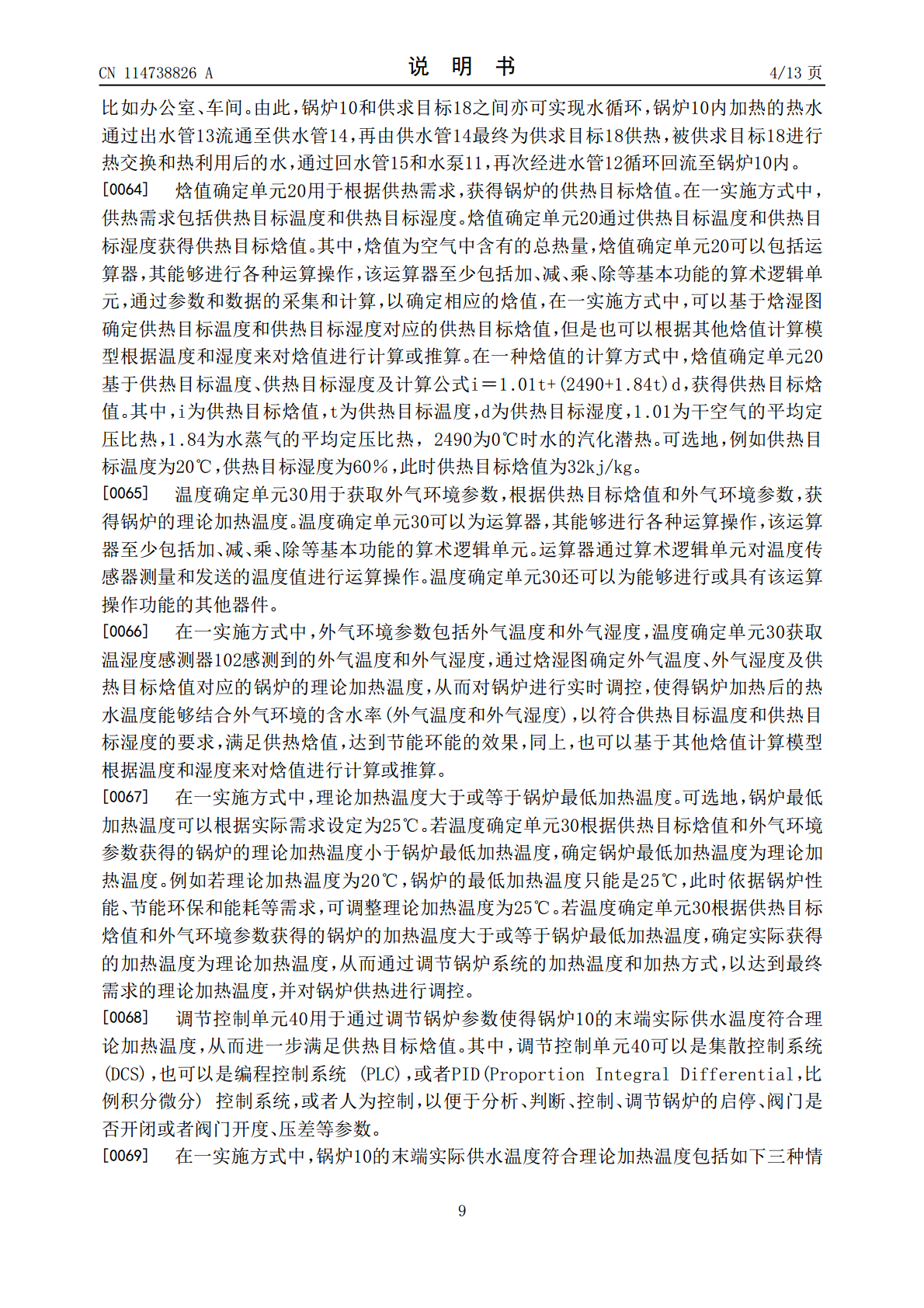

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114738826A(43)申请公布日2022.07.12(21)申请号202210375464.5F24H15/36(2022.01)(22)申请日2022.04.11(71)申请人富联智能工坊（郑州）有限公司地址451162河南省郑州市航空港区华夏大道与东海路交叉口7号楼(72)发明人胡宝才汪趁叶国有霍江波丁金梁(74)专利代理机构深圳市赛恩倍吉知识产权代理有限公司44334专利代理师赵文曲(51)Int.Cl.F24D19/10(2006.01)F24H9/20(2022.01)F24H15/174(2022.01)F24H15/254(2022.01)权利要求书4页说明书13页附图6页(54)发明名称锅炉供热调控方法、系统、电子设备及存储介质(57)摘要本申请提供一种锅炉供热调控方法、系统、电子设备及存储介质，所述方法包括：根据供热需求，获得锅炉的供热目标焓值；根据供热目标焓值和外气环境参数，获得锅炉的理论加热温度；通过调节锅炉参数使得锅炉的末端实际供水温度符合理论加热温度。本申请通过调节锅炉参数控制锅炉供水温度，避免由于水温过高而导致增加燃料用量和浪费用水量，减少能源消耗，同时避免由于水温过低而无法满足供热需求。CN114738826ACN114738826A权利要求书1/4页1.一种锅炉供热调控方法，其特征在于，所述方法包括：根据供热需求，获得锅炉的供热目标焓值；根据所述供热目标焓值和外气环境参数，获得所述锅炉的理论加热温度；通过调节锅炉参数使得所述锅炉的末端实际供水温度符合所述理论加热温度，以对锅炉供热进行调控。2.如权利要求1所述的锅炉供热调控方法，其特征在于：所述供热需求包括供热目标温度和供热目标湿度，通过所述供热目标温度和供热目标湿度获得所述供热目标焓值。3.如权利要求2所述的锅炉供热调控方法，其特征在于：所述外气环境参数包括外气温度和外气湿度，通过所述外气温度、所述外气湿度及所述供热目标焓值，获得所述理论加热温度。4.如权利要求1所述的锅炉供热调控方法，其特征在于，所述锅炉包括进水管、出水管和第一水循环调节管路，所述第一水循环调节管路设置在所述进水管和所述出水管之间，且第一水循环调节管路与锅炉并联，所述第一水循环调节管路设置有第一旁通阀，所述通过调节锅炉参数使得所述锅炉的末端实际供水温度符合所述理论加热温度包括：判断所述锅炉的末端实际供水温度是否大于所述理论加热温度；若确定所述锅炉的末端实际供水温度大于所述理论加热温度，通过开启所述第一旁通阀和增加所述第一旁通阀的开度中的至少一种方式，降低所述末端实际供水温度，使得所述锅炉的末端实际供水温度符合所述理论加热温度；或若确定所述锅炉的末端实际供水温度小于所述理论加热温度，通过关闭所述第一旁通阀和减少所述第一旁通阀的开度中的至少一种方式，提高所述末端实际供水温度，使得所述锅炉的末端实际供水温度符合所述理论加热温度。5.如权利要求4所述的锅炉供热调控方法，其特征在于，所述锅炉还包括供水管、回水管和第二水循环调节管路，所述第二水循环调节管路设置在所述供水管和所述回水管之间，且第二水循环调节管路与锅炉并联，所述第二水循环调节管路设置有第二旁通阀，所述方法还包括：基于所述锅炉开启，且末端实际供水温度与回水管温度之间的温差大于预设温差，控制所述第二旁通阀开启或增加所述第二旁通阀的开度，以提高所述回水管温度；基于所述末端实际供水温度与回水管温度之间的温差小于或等于所述预设温差，控制所述第二旁通阀关闭或减小所述第二旁通阀的开度。6.如权利要求1所述的锅炉供热调控方法，其特征在于，所述锅炉参数包括停炉温度和启炉温度，所述通过调节锅炉参数使得所述锅炉的末端实际供水温度符合所述理论加热温度，包括：基于所述锅炉出水温度大于所述停炉温度，控制所述锅炉停炉；基于所述锅炉出水温度大于所述启炉温度，且小于所述停炉温度，控制所述锅炉继续工作；或基于所述锅炉出水温度小于所述启炉温度，控制所述锅炉继续工作。7.如权利要求6所述的锅炉供热调控方法，其特征在于，所述方法还包括：基于所述末端实际供水温度大于所述理论加热温度，且所述锅炉没有停炉，降低所述停炉温度；或2CN114738826A权利要求书2/4页基于所述末端实际供水温度小于所述理论加热温度，且所述锅炉停炉，提高所述启炉温度。8.如权利要求1所述的锅炉供热调控方法，其特征在于，所述锅炉参数包括水泵开启台数和频率，所述通过调节锅炉参数使得所述锅炉的末端实际供水温度符合所述理论加热温度，并满足所述供热目标焓值包括：判断所述锅炉的末端压差是否小于预设压差；若确定所述末端压差小于所述预设压差，增加所述水泵开启台数及/或增加所述水泵开启频率；或若确定所述末端压差大于所述预设压差，减少所述水泵
