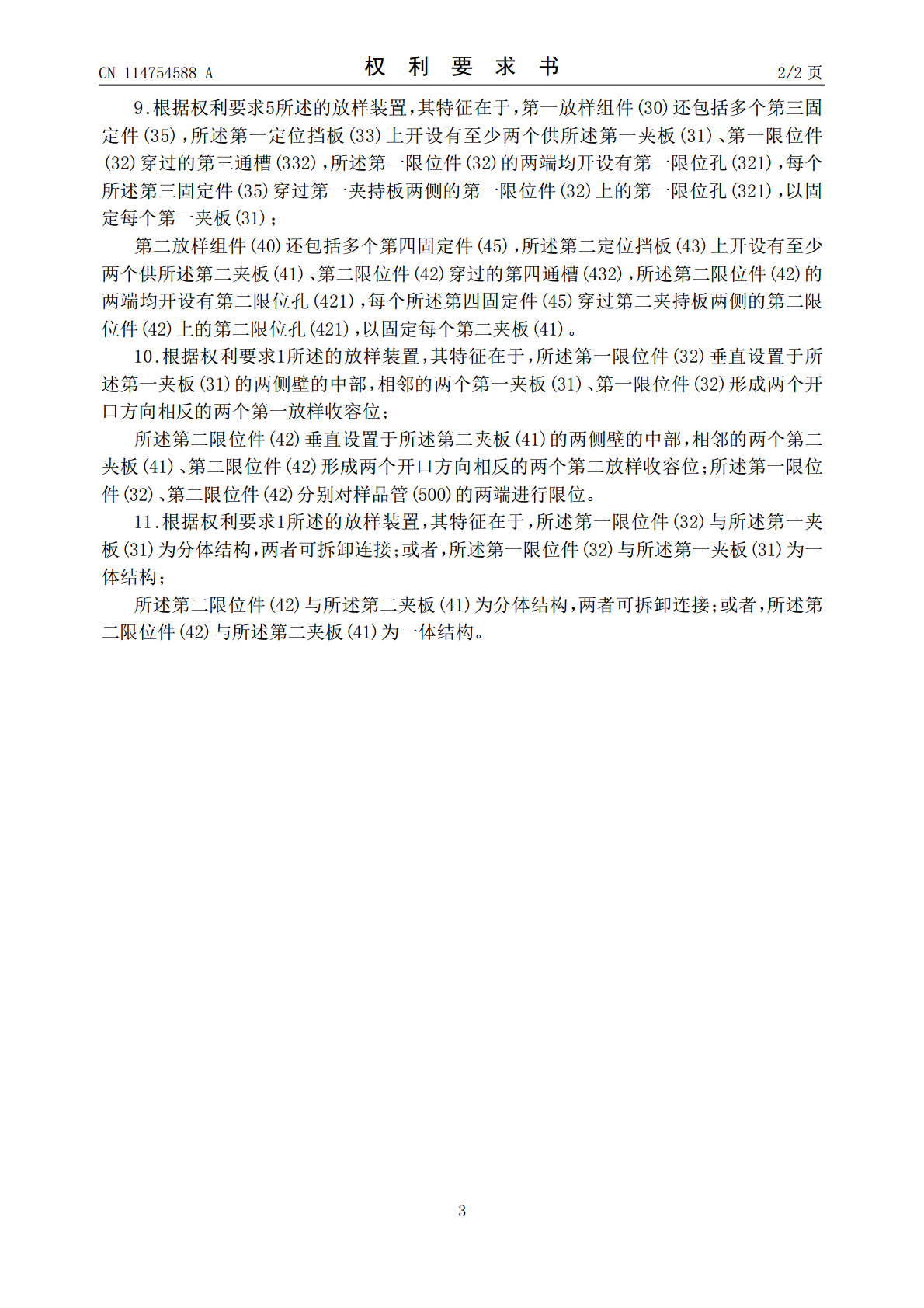

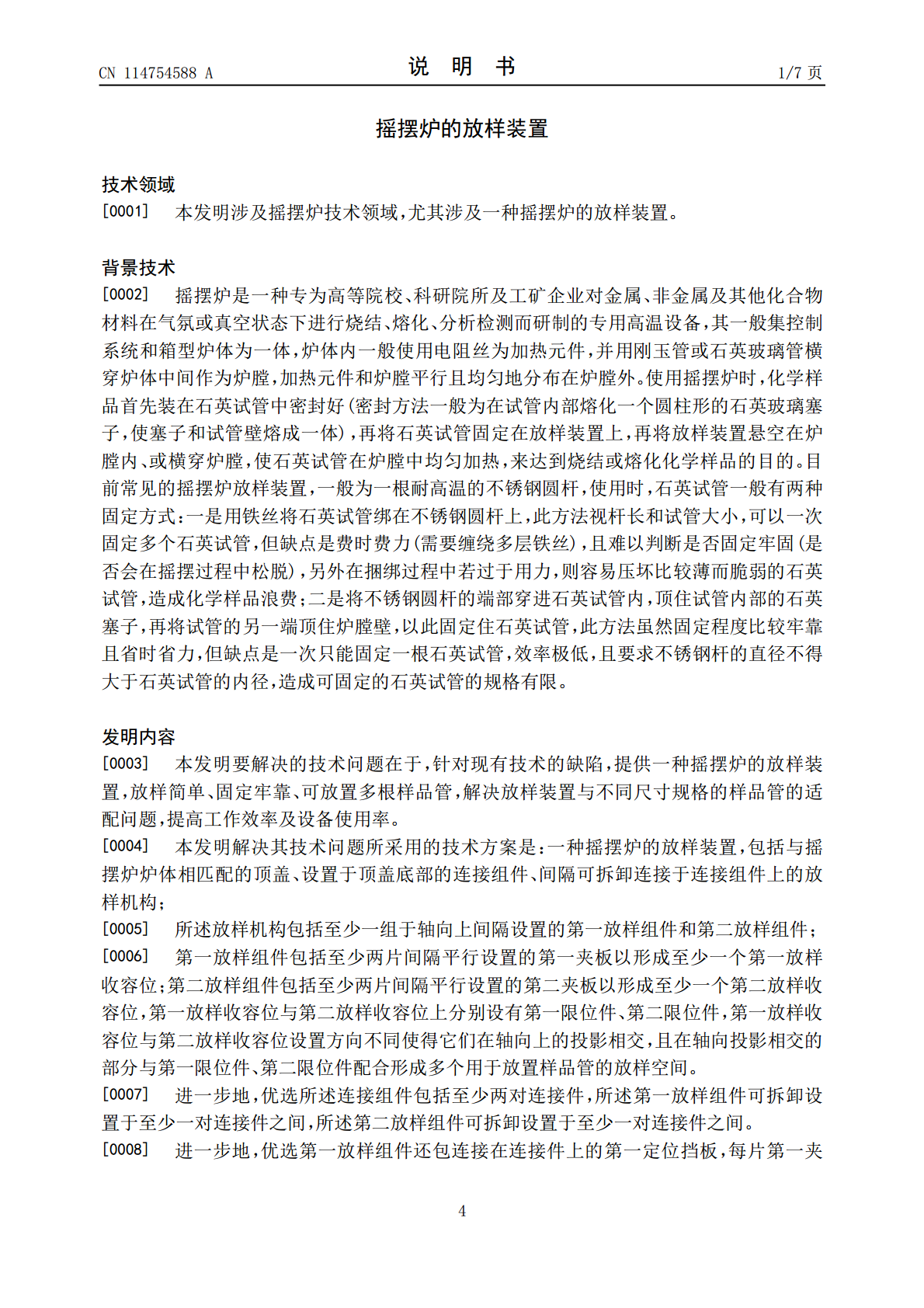

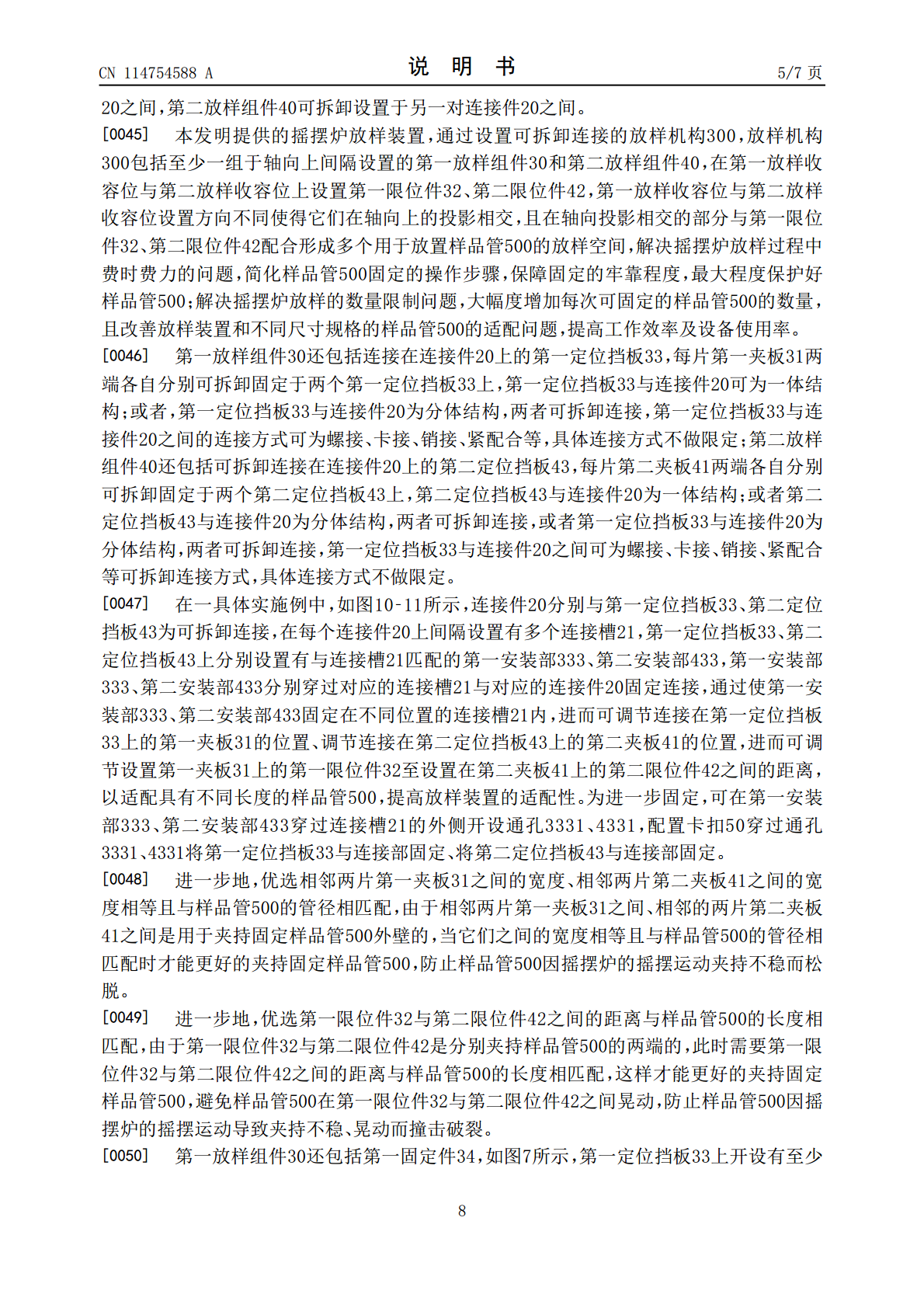

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114754588A(43)申请公布日2022.07.15(21)申请号202210397276.2(22)申请日2022.04.15(71)申请人纯钧新材料（深圳）有限公司地址518000广东省深圳市宝安区新安街道兴东社区67区大仟工业厂区2号厂房6层B01(72)发明人郑俊彬汤弢(74)专利代理机构深圳市瑞方达知识产权事务所(普通合伙)44314专利代理师张秋红(51)Int.Cl.F27B17/02(2006.01)F27D5/00(2006.01)权利要求书2页说明书7页附图6页(54)发明名称摇摆炉的放样装置(57)摘要本发明公开了一种摇摆炉的放样装置，包括顶盖、设置于顶盖底部的连接组件、放样机构；放样机构包括至少一组于轴向上间隔设置的第一、第二放样组件；第一放样组件包括至少两片间隔平行设置的第一夹板以形成至少一个第一放样收容位；第二放样组件包括至少两片间隔平行设置的第二夹板以形成至少一个第二放样收容位，第一放样收容位与第二放样收容位上分别设有第一、第二限位件，第一放样收容位与第二放样收容位设置方向不同使得它们在轴向上的投影相交，且在轴向投影相交的部分与第一限位件、第二限位件配合形成多个放样空间；本发明的放样装置放样牢固，可放置多个样品管，且可适配不同尺寸规格的样品管，提高工作效率及设备使用率。CN114754588ACN114754588A权利要求书1/2页1.一种摇摆炉的放样装置，其特征在于，包括与摇摆炉炉体相匹配的顶盖(100)、设置于顶盖(100)底部的连接组件(200)、间隔可拆卸连接于连接组件(200)上的放样机构(300)；所述放样机构(300)包括至少一组于轴向上间隔设置的第一放样组件(30)和第二放样组件(40)；第一放样组件(30)包括至少两片间隔平行设置的第一夹板(31)以形成至少一个第一放样收容位；第二放样组件(40)包括至少两片间隔平行设置的第二夹板(41)以形成至少一个第二放样收容位，第一放样收容位与第二放样收容位上分别设有第一限位件(32)、第二限位件(42)，第一放样收容位与第二放样收容位设置方向不同使得它们在轴向上的投影相交，且在轴向投影相交的部分与第一限位件(32)、第二限位件(42)配合形成多个用于放置样品管(500)的放样空间。2.根据权利要求1所述的放样装置，其特征在于，所述连接组件(200)包括至少两对连接件(20)，所述第一放样组件(30)可拆卸设置于至少一对连接件(20)之间，所述第二放样组件(40)可拆卸设置于至少一对连接件(20)之间。3.根据权利要求2所述的放样装置，其特征在于，第一放样组件(30)还包括连接在连接件(20)上的第一定位挡板(33)，每片第一夹板(31)两端各自分别可拆卸固定于两个第一定位挡板(33)上；第二放样组件(40)还包括可拆卸连接在连接件(20)上的第二定位挡板(43)，每片第二夹板(41)两端各自分别可拆卸固定于两个第二定位挡板(43)上。4.根据权利要求3所述的放样装置，其特征在于，所述第一定位挡板(33)与所述连接件(20)为一体结构；或者所述第一定位挡板(33)与所述连接件(20)为分体结构，两者可拆卸连接；所述第二定位挡板(43)与所述连接件(20)为一体结构；或者所述第二定位挡板(43)与所述连接件(20)为分体结构，两者可拆卸连接。5.根据权利要求4所述的放样装置，其特征在于，每个所述连接件(20)上间隔设置有多个连接槽(21)，所述第一定位挡板(33)、第二定位挡板(43)分别穿过所述连接槽(21)与对应的所述连接件(20)可拆卸连接。6.根据权利要求1所述的放样装置，其特征在于，相邻两片第一夹板(31)之间的宽度、相邻两片第二夹板(41)之间的宽度相等且与样品管(500)的管径相匹配。7.根据权利要求1所述的放样装置，其特征在于，第一限位件(32)与第二限位件(42)之间的距离与样品管(500)的长度相匹配。8.根据权利要求3所述的放样装置，其特征在于，第一放样组件(30)还包括第一固定件(34)，所述第一定位挡板(33)上开设有至少两个供所述第一夹板(31)穿过的第一通槽(331)，所述第一夹板(31)的两端均开设有与第一固定件(34)匹配的第一固定孔(311)，所述第一固定件(34)穿过第一固定孔(311)将第一夹板(31)固定；第二放样组件(40)还包括第二固定件(44)，所述第二定位挡板(43)上开设有至少两个供所述第二夹板(41)穿过的第二通槽(431)，所述第二夹板(41)的两端均开设有与第二固定件(44)匹配的第二固定孔(411)，所述第二固定件(44)穿过第二固定孔(411)将第二夹板(41)固定。2CN114754588A权利要求书2/2页
