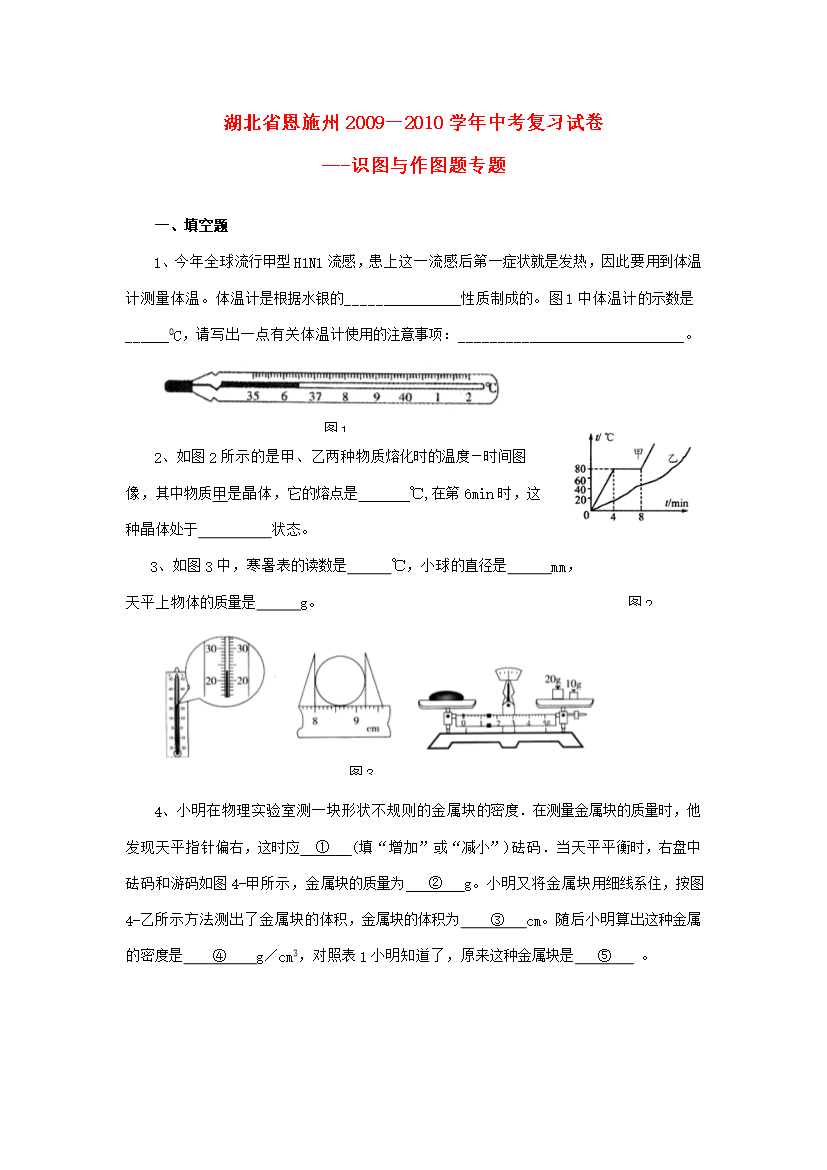

湖北省恩施州2009－2010学年中考复习试卷---识图与作图题专题一、填空题1、今年全球流行甲型H1N1流感，患上这一流感后第一症状就是发热，因此要用到体温计测量体温。体温计是根据水银的________________性质制成的。图1中体温计的示数是______0C，请写出一点有关体温计使用的注意事项：_______________________________。图12、如图2所示的是甲、乙两种物质熔化时的温度－时间图像，其中物质甲是晶体，它的熔点是℃,在第6min时，这种晶体处于状态。图23、如图3中，寒暑表的读数是℃，小球的直径是mm，天平上物体的质量是g。图34、小明在物理实验室测一块形状不规则的金属块的密度．在测量金属块的质量时，他发现天平指针偏右，这时应①(填“增加”或“减小”)砝码．当天平平衡时，右盘中砝码和游码如图4-甲所示，金属块的质量为②g。小明又将金属块用细线系住，按图4-乙所示方法测出了金属块的体积，金属块的体积为③cm。随后小明算出这种金属的密度是④g／cm3，对照表1小明知道了，原来这种金属块是⑤。图45、如图5甲、乙两个物体做直线运动的速度——时间图象。由图象可知：甲做的是运动；第3S末，甲和乙的图线相交，这说明了甲、乙具有相同的。图55、匀速直线速度6、图6所示，当敲响音叉乙时，观察到与音叉甲接触的乒乓球将会，这一现象说明发声的物体在，也能说明声音可在空气中传播，还能说明声波能传递。7、紫金山天文台2009年6月13日通报：2009年7月22日，我国将出现500年一遇的日全食奇观。能够解释日食现象的是光的传播理论。如图所示，位于地球上A区域的人看到的是日食，位于B区域的人看到的是日食。图6图7二、选择题8、图8是海波的熔化图像，从图像中获得的信息正确的是（）A.海波的沸点是48℃B.海波在BC段吸收了热量C.海波在CD段是气态图8D.6min时海波已全部熔化9、图9所示的几项测量，操作错误的是（）图9A.使用刻度尺测量时，让刻度线尽量贴近被测物体B.使用量筒测量时，视线与凹形液面的底部相平C.使用温度计测量时，视线与温度计的标尺垂直D.使用天平称量物体的质量图1010、分别由不同物质a、b、c组成的三个实心体，它们的质量和体积的关系如图10所示，由图可知()A.a物质的密度最大B.c物质的密度最大C.b物质的密度是2×103kg/m3D.条件不足，无法判断11、在2008北京奥运圣火传递活动中，现场某记者同时拍下了固定在地面上随风飘动的旗帜和附近的甲、乙两火炬照片，如图11所示。根据它们的飘动方向，可以判断下列说法正确的是（）A.甲火炬一定静止B.乙火炬一定向左运动C.乙火炬一定静止D.甲火炬一定向右运动图1112、星期天晚上，小红从家里出去散步，图12描述了她散步过程的距离s（m）与散步所用时间t(min)之间的函数关系。依据图象，下面描述符合小红散步情景的是（）A.从家出发，到了一个公共阅报栏，看了一会儿报，就回家了B.从家出发，到了一个公共阅报栏，看了一会儿报后，继续向前走了一段，然后回家了C.从家出发，一直散步（没有停留），然后回家了D.从家出发，散了一会儿步，就找同学去了，18min后才开始返回图1213、近年来，为了控制噪声污染，改善居民的生活环境，有些城市采取了城区禁止汽车鸣笛、道路两边种花植树、高架桥两侧安装隔声板等措施。图13所示的标志中，表示“禁止鸣笛”的是()图1314、如图14所示，是某同学检查视力时的情景，下列说法正确的是()A．镜中视力表的像是实像B．镜中视力表的像比视力表小C．镜中视力表的像到该同学的距离为5m图14D．镜中视力表的像是光的直线传播形成的三、作图题15、如图15所示，电工要从房A点拉导线到河岸安装一盏路灯O后再到房B点，路灯O选在岸上何处用的导线最短？小莉将河岸当作平面镜，用光学作图法很简单地确定了路灯O的位置，请画出小莉的作图。16、在图16中，根据平面镜的成像特点，画出物体F在平面镜MM/中的像。17、如图17所示是上、下表面平行的玻璃砖，一束光从空气斜射到玻璃砖的上表面，这束光从玻璃砖的下表面透射后的光路是怎样的？18、小明用平面镜将一束太阳光反射到竖井中（如图18所示），请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数。图15图16图17图1819、某物理兴趣小组的同学用如图3甲所示的装置来研究水的沸腾。从点燃酒精灯加热开始计时，当液体中有气泡上升时，每隔1min记录水的温度如下表所示：时间／min…1l121314151617181920…温度／℃…95969798989898989898…在图19中以时间为横轴，以温度为纵轴，根据表格中的数据作出水的沸腾图像。图19四、综合解答题20、在如图20所示的漫画中，黑、白两个蜗牛在进行爬
