一种高温炉.pdf

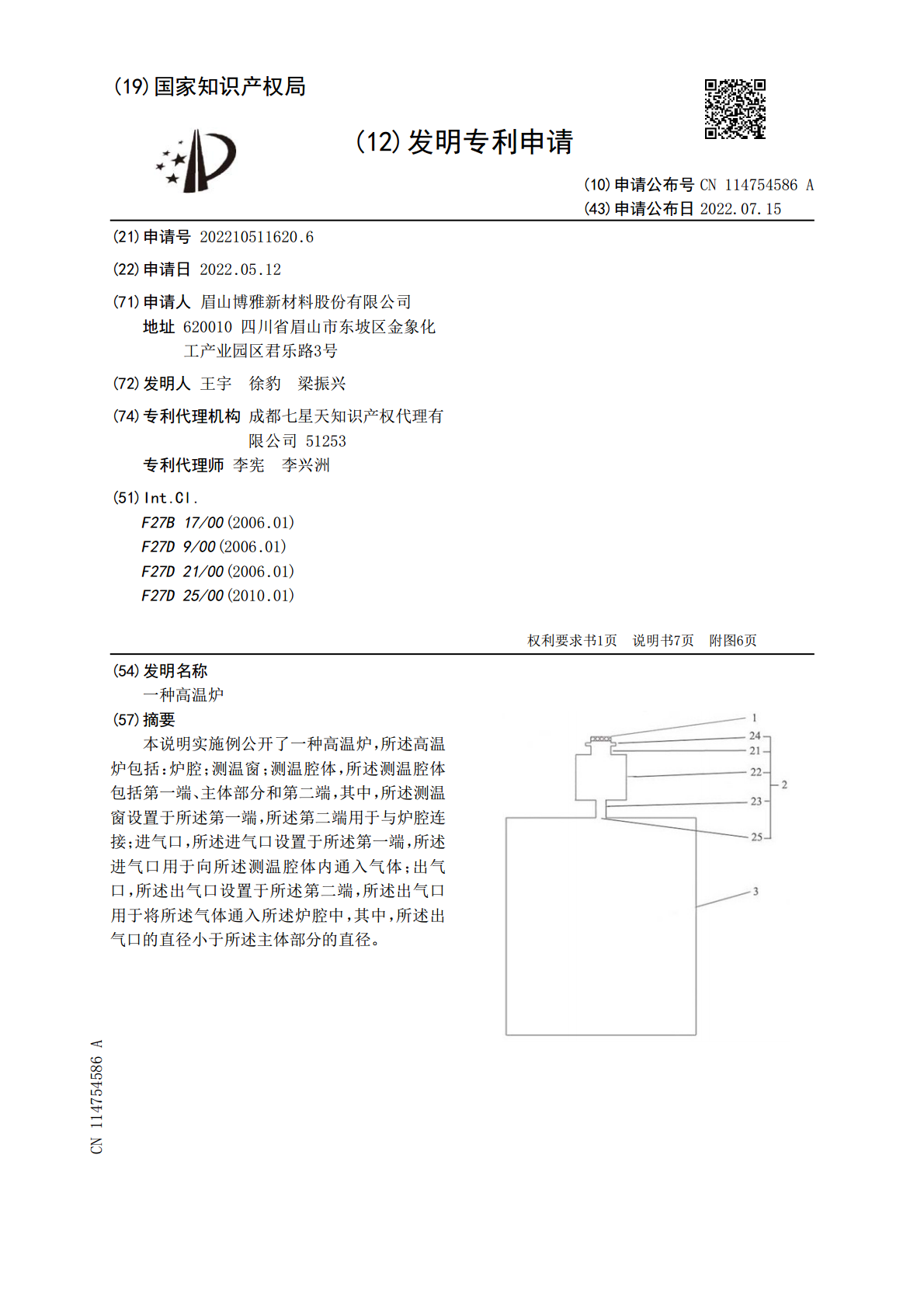

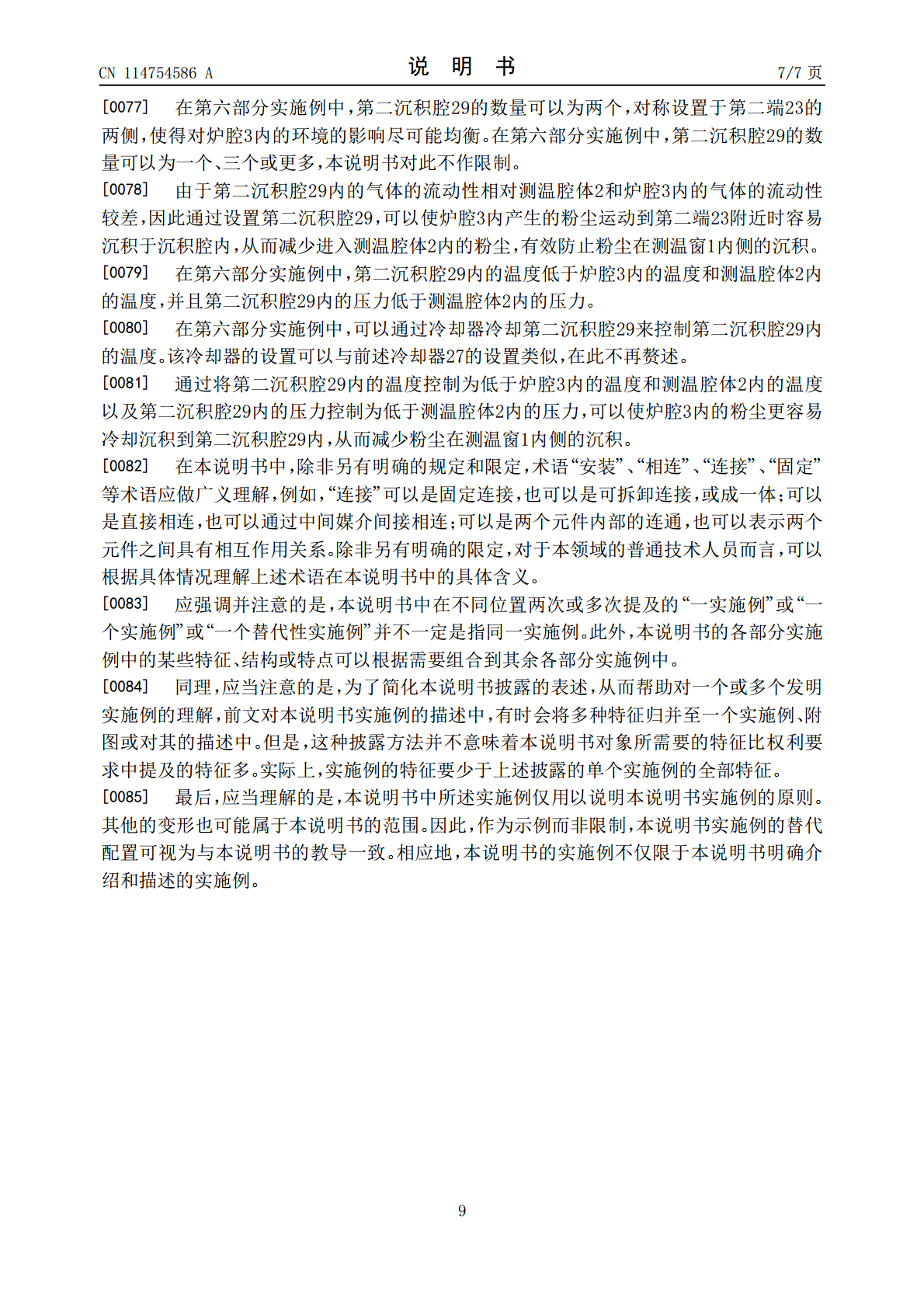

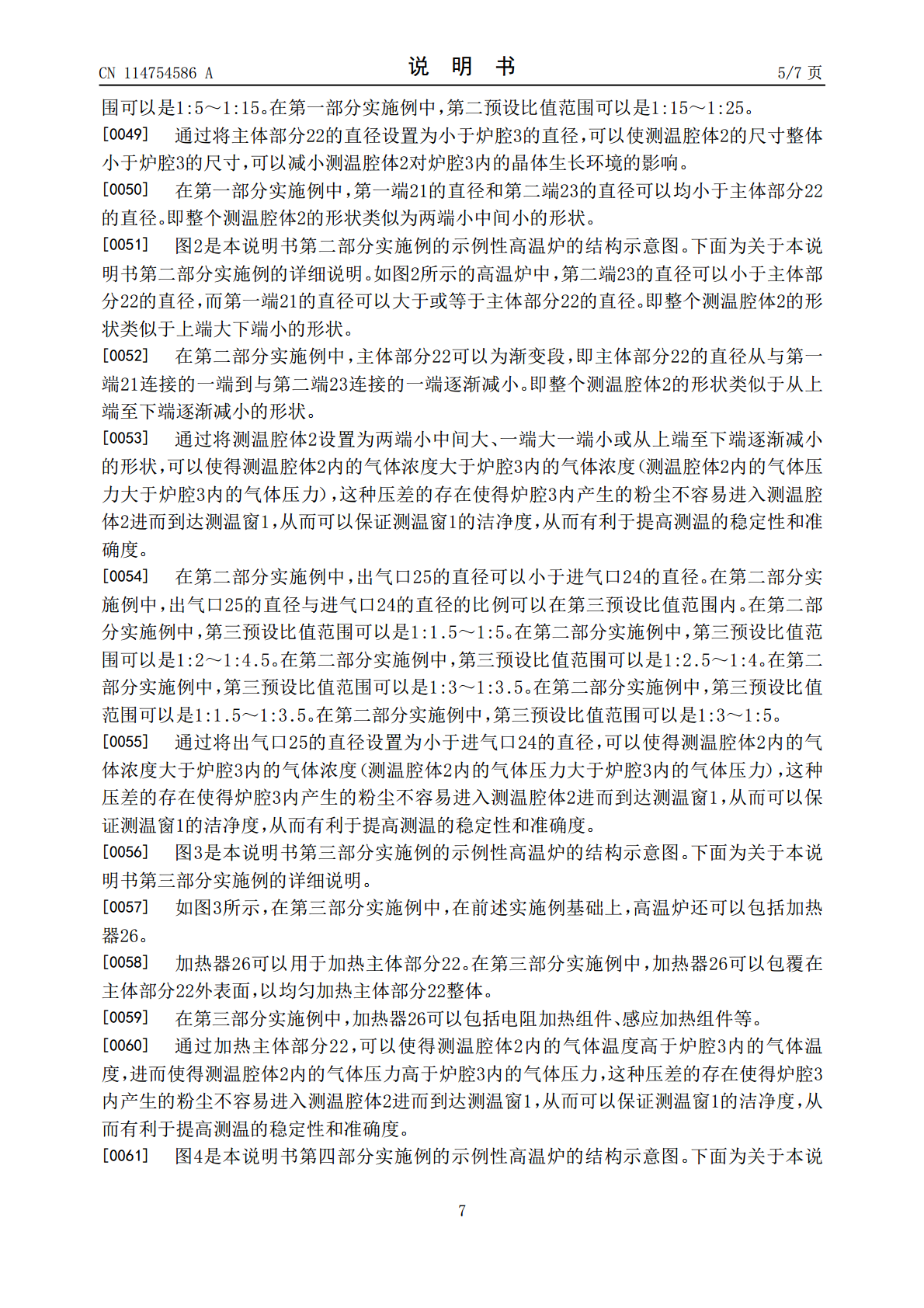

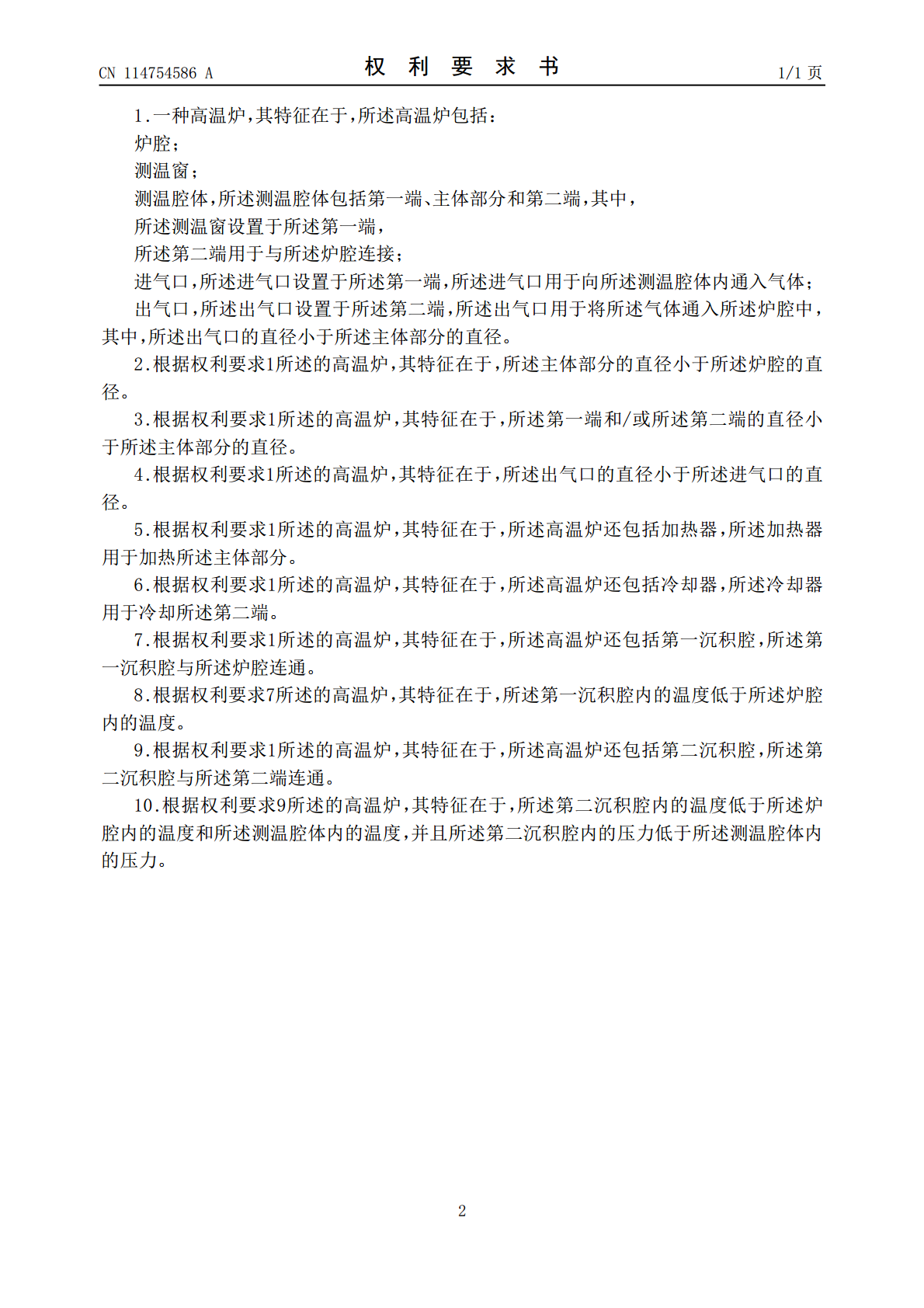

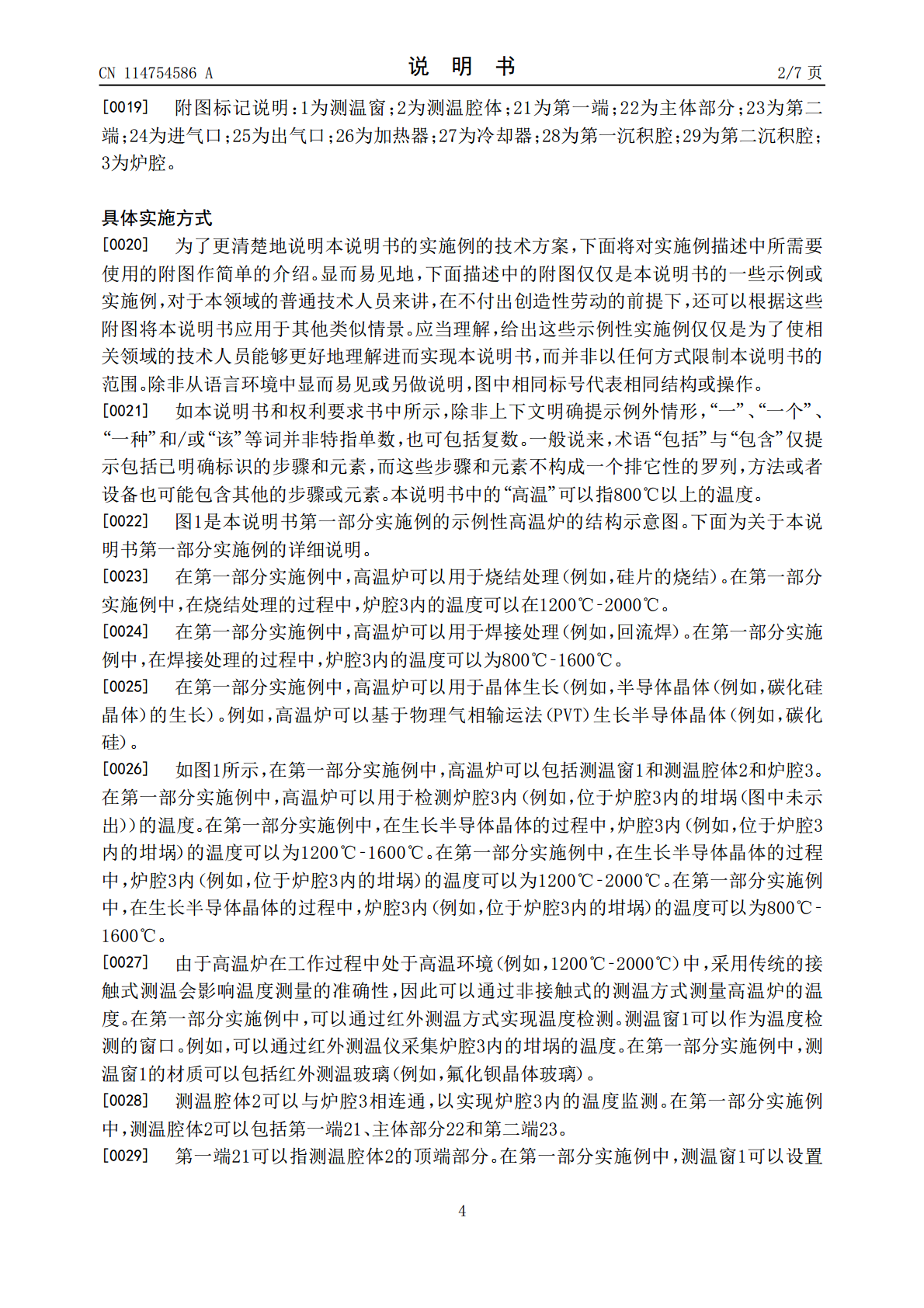

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114754586A(43)申请公布日2022.07.15(21)申请号202210511620.6(22)申请日2022.05.12(71)申请人眉山博雅新材料股份有限公司地址620010四川省眉山市东坡区金象化工产业园区君乐路3号(72)发明人王宇徐豹梁振兴(74)专利代理机构成都七星天知识产权代理有限公司51253专利代理师李宪李兴洲(51)Int.Cl.F27B17/00(2006.01)F27D9/00(2006.01)F27D21/00(2006.01)F27D25/00(2010.01)权利要求书1页说明书7页附图6页(54)发明名称一种高温炉(57)摘要本说明实施例公开了一种高温炉，所述高温炉包括：炉腔；测温窗；测温腔体，所述测温腔体包括第一端、主体部分和第二端，其中，所述测温窗设置于所述第一端，所述第二端用于与炉腔连接；进气口，所述进气口设置于所述第一端，所述进气口用于向所述测温腔体内通入气体；出气口，所述出气口设置于所述第二端，所述出气口用于将所述气体通入所述炉腔中，其中，所述出气口的直径小于所述主体部分的直径。CN114754586ACN114754586A权利要求书1/1页1.一种高温炉，其特征在于，所述高温炉包括：炉腔；测温窗；测温腔体，所述测温腔体包括第一端、主体部分和第二端，其中，所述测温窗设置于所述第一端，所述第二端用于与所述炉腔连接；进气口，所述进气口设置于所述第一端，所述进气口用于向所述测温腔体内通入气体；出气口，所述出气口设置于所述第二端，所述出气口用于将所述气体通入所述炉腔中，其中，所述出气口的直径小于所述主体部分的直径。2.根据权利要求1所述的高温炉，其特征在于，所述主体部分的直径小于所述炉腔的直径。3.根据权利要求1所述的高温炉，其特征在于，所述第一端和/或所述第二端的直径小于所述主体部分的直径。4.根据权利要求1所述的高温炉，其特征在于，所述出气口的直径小于所述进气口的直径。5.根据权利要求1所述的高温炉，其特征在于，所述高温炉还包括加热器，所述加热器用于加热所述主体部分。6.根据权利要求1所述的高温炉，其特征在于，所述高温炉还包括冷却器，所述冷却器用于冷却所述第二端。7.根据权利要求1所述的高温炉，其特征在于，所述高温炉还包括第一沉积腔，所述第一沉积腔与所述炉腔连通。8.根据权利要求7所述的高温炉，其特征在于，所述第一沉积腔内的温度低于所述炉腔内的温度。9.根据权利要求1所述的高温炉，其特征在于，所述高温炉还包括第二沉积腔，所述第二沉积腔与所述第二端连通。10.根据权利要求9所述的高温炉，其特征在于，所述第二沉积腔内的温度低于所述炉腔内的温度和所述测温腔体内的温度，并且所述第二沉积腔内的压力低于所述测温腔体内的压力。2CN114754586A说明书1/7页一种高温炉技术领域[0001]本说明书涉及高温炉技术领域，特别涉及一种利于测温的高温炉。背景技术[0002]高温炉在熔炼、焙烧、材料制备等工业生产中有着广泛应用，通过在加热过程中对高温炉的炉内温度进行监测，可以控制炉内温度的稳定性，提高工业生产的工艺水平。一般可以通过红外测温方式实现温度的监测。然而，在加热过程中炉内原料或杂质易挥发，由于气相组分运动，导致红外测温窗附近沉积杂质，影响温度监测的准确性。因此，有必要提供一种高温炉，实现对高温炉温度的精确监测。发明内容[0003]本说明书实施例公开了一种高温炉，所述高温炉包括：炉腔；测温窗；测温腔体，所述测温腔体包括第一端、主体部分和第二端，其中，所述测温窗设置于所述第一端，所述第二端用于与炉腔连接；进气口，所述进气口设置于所述第一端，所述进气口用于向所述测温腔体内通入气体；出气口，所述出气口设置于所述第二端，所述出气口用于将所述气体通入所述炉腔中，其中，所述出气口的直径小于所述主体部分的直径。[0004]在一些实施例中，所述主体部分的直径小于所述炉腔的直径。[0005]在一些实施例中，所述第一端和/或所述第二端的直径小于所述主体部分的直径。[0006]在一些实施例中，所述出气口的直径小于所述进气口的直径。[0007]在一些实施例中，所述高温炉还包括加热器，所述加热器用于加热所述主体部分。[0008]在一些实施例中，所述高温炉还包括冷却器，所述冷却器用于冷却所述第二端。[0009]在一些实施例中，所述高温炉还包括第一沉积腔，所述第一沉积腔与所述炉腔连通。[0010]在一些实施例中，所述第一沉积腔内的温度低于所述炉腔内的温度。[0011]在一些实施例中，所述高温炉还包括第二沉积腔，所述第二沉积腔与所述第二端连通。[0012]在一些实施例中，所述第二沉积腔内的温度低于所述炉腔内的温度和所述测温腔体内的温度，并且所述第二沉积腔
