一种燃煤电厂快速启动系统及运行方法.pdf

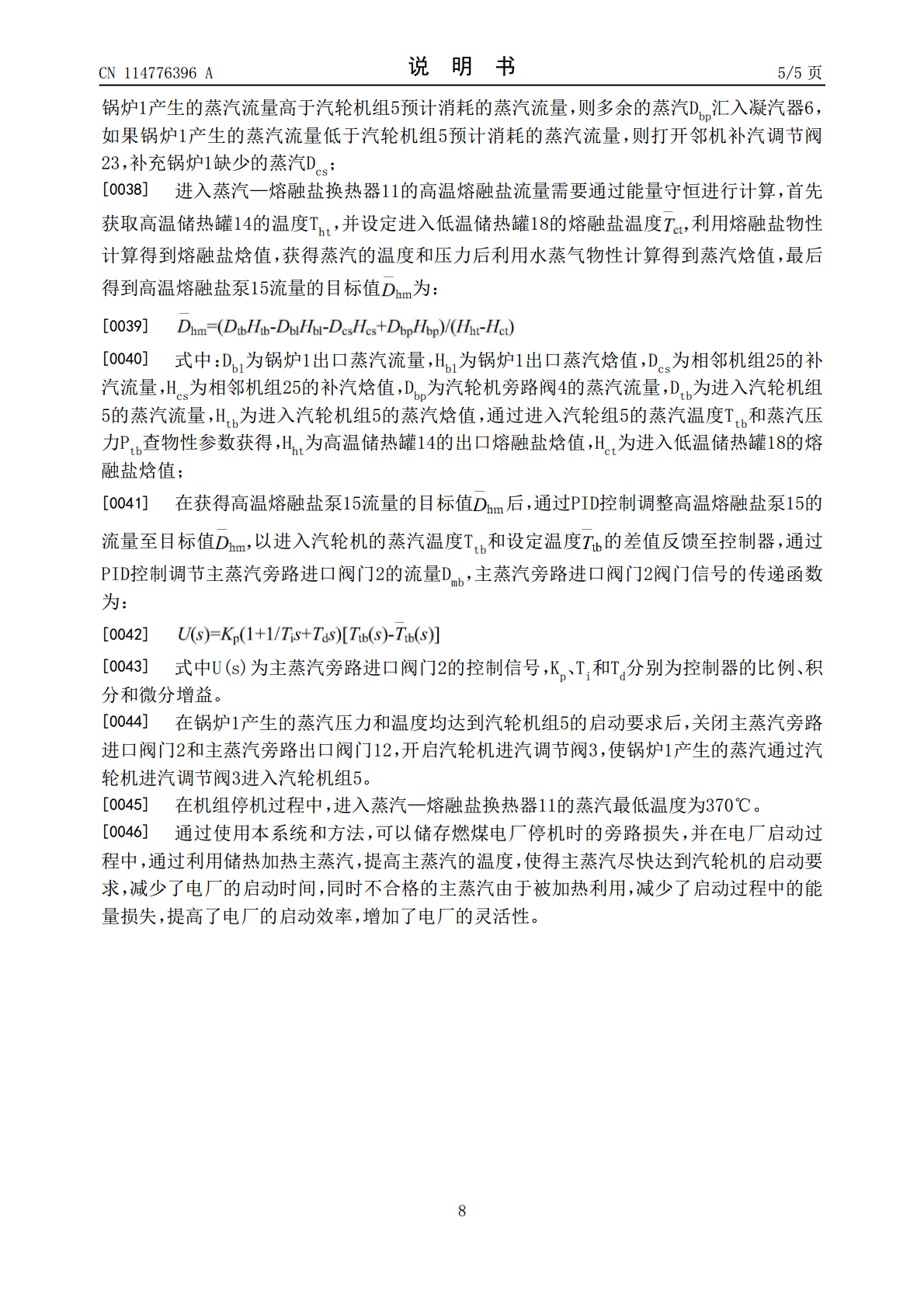

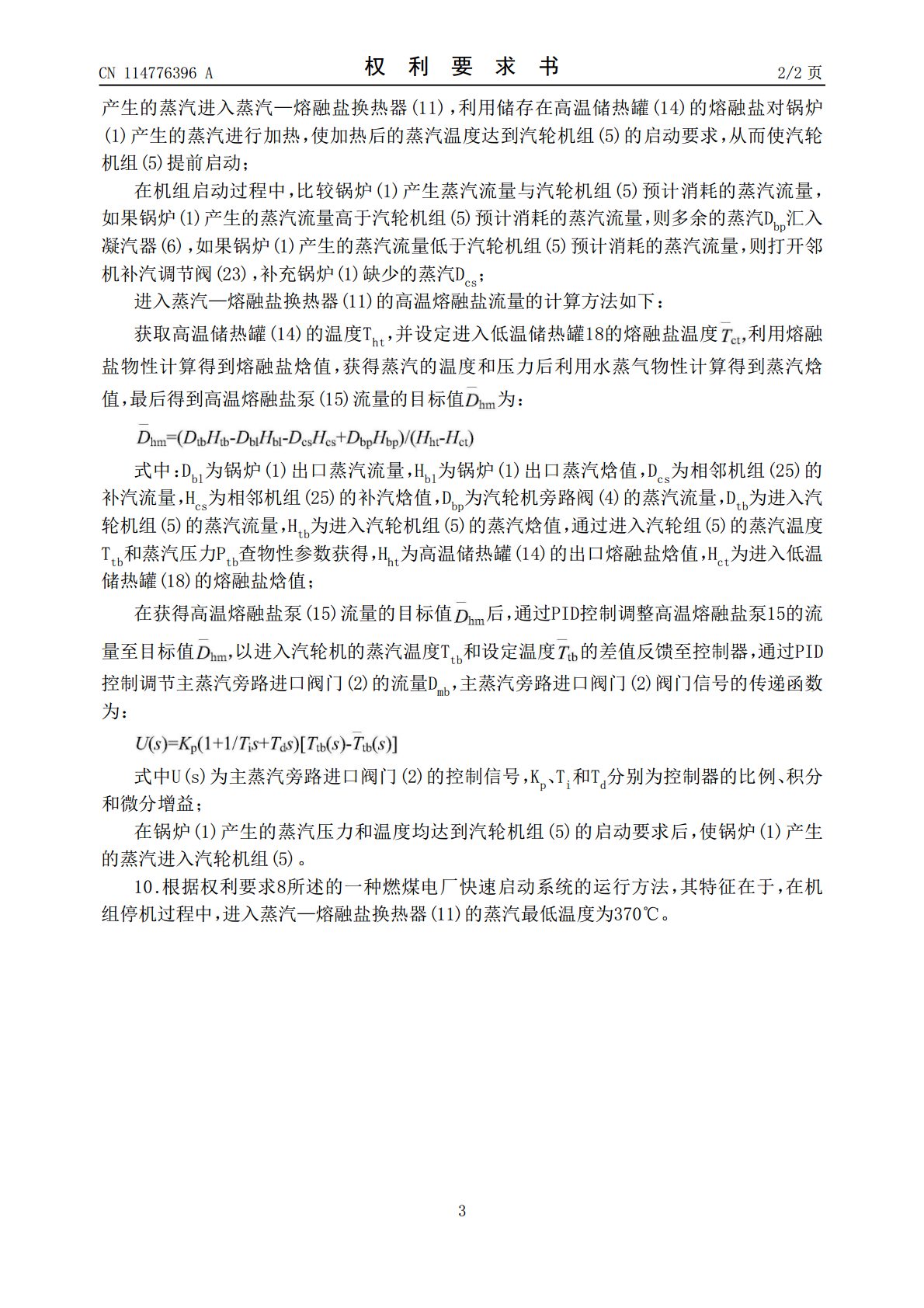

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114776396A(43)申请公布日2022.07.22(21)申请号202210590694.3F01K17/02(2006.01)(22)申请日2022.05.27(71)申请人华能国际电力股份有限公司地址100031北京市西城区复兴门内大街6号华能大厦申请人西安热工研究院有限公司西安交通大学(72)发明人马汀山石慧许朋江吕凯张顺奇薛朝囡王妍邓佳严俊杰刘明王朝阳(74)专利代理机构西安通大专利代理有限责任公司61200专利代理师姚咏华(51)Int.Cl.F01D19/00(2006.01)权利要求书2页说明书5页附图1页(54)发明名称一种燃煤电厂快速启动系统及运行方法(57)摘要本发明公开了一种燃煤电厂快速启动系统及运行方法，本发明在电厂停机过程中，回收部分旁路蒸汽，并储存于储热系统，降低了电厂的能量损失；本发明在启动过程中，通过利用回收的能量的蒸汽提升锅炉产生蒸汽的参数，使汽轮机能够提前启动，本发明可以提高燃煤机组的启动速率，减少了电厂的启动时间，降低启动能耗，提高燃煤机组的灵活性。本发明在电厂启动过程中加热主蒸汽，使得更多主蒸汽被利用，减少了电厂启动过程中的能量损失。CN114776396ACN114776396A权利要求书1/2页1.一种燃煤电厂快速启动系统，其特征在于，包括锅炉(1)，锅炉(1)连接蒸汽—熔融盐换热器(11)、汽轮机组(5)和凝汽器(6)，锅炉(1)与蒸汽—熔融盐换热器(11)的连接管路上设置有主蒸汽旁路进口阀门(2)，锅炉(1)与汽轮机组(5)的连接管路上设置有汽轮机进汽调节阀(3)，锅炉(1)与凝汽器(6)的连接管路上设置有汽轮机旁路阀(4)，锅炉(1)的主蒸汽送入蒸汽—熔融盐换热器(11)的热源侧，蒸汽—熔融盐换热器(11)冷源侧出口连接高温储热罐(14)和低温储热罐(18)，高温储热罐(14)和低温储热罐(18)的出口均连接蒸汽—熔融盐换热器(11)冷源侧入口，蒸汽—熔融盐换热器(11)的热源侧出口通过管路连接凝汽器(6)，汽轮机组(5)连接凝汽器(6)。2.根据权利要求1所述的一种燃煤电厂快速启动系统，其特征在于，蒸汽—熔融盐换热器(11)与高温储热罐(14)的连接管路上设置有高温储热罐进口调节阀(21)，高温储热罐(14)与蒸汽—熔融盐换热器(11)的连接管路上设置有高温熔融盐泵(15)和高温储热罐出口调节阀(16)。3.根据权利要求1所述的一种燃煤电厂快速启动系统，其特征在于，蒸汽—熔融盐换热器(11)与低温储热罐(18)的连接管路上设置有低温储热罐进口调节阀(17)，低温储热罐(18)与蒸汽—熔融盐换热器(11)的连接管路上设置有低温熔融盐泵(19)和低温储热罐出口调节阀(20)。4.根据权利要求1所述的一种燃煤电厂快速启动系统，其特征在于，蒸汽—熔融盐换热器(11)与汽轮机组(5)的连接管路上设置有主蒸汽旁路出口阀门(12)，蒸汽—熔融盐换热器(11)与凝汽器(6)的连接管路上设置有主蒸汽旁路排气阀(13)。5.根据权利要求1所述的一种燃煤电厂快速启动系统，其特征在于，锅炉(1)与凝汽器(6)的连接管路上设置有旁路减温器(22)。6.根据权利要求1所述的一种燃煤电厂快速启动系统，其特征在于，凝汽器(6)连接凝结水泵(7)，凝结水泵(7)连接回热加热器组(8)，回热加热器组(8)连接给水泵(9)，给水泵(9)连接给水调节阀(10)，给水调节阀(10)连接锅炉(1)，汽轮机组(5)的抽汽出口通过管路连接回热加热器组(8)。7.根据权利要求1所述的一种燃煤电厂快速启动系统，其特征在于，蒸汽—熔融盐换热器(11)热源侧入口连接相邻机组(25)，相邻机组(25)与蒸汽—熔融盐换热器(11)的连接管路上设置有邻机补汽减温器(24)和邻机补汽调节阀(23)。8.一种权利要求1所述的燃煤电厂快速高效的启动系统的运行方法，其特征在于，包括以下步骤：在机组停机过程中，调节主蒸汽旁路进口阀门(2)，使得进入汽轮机组(5)的蒸汽流量达到汽轮机组(5)降负荷速率的要求，锅炉(1)产生的多余蒸汽则通过主蒸汽旁路进口阀门(2)进入蒸汽—熔融盐换热器(11)，控制进入蒸汽—熔融盐换热器(11)的熔融盐流量，使得进入高温储热罐(14)的熔融盐温度高于低限值，在蒸汽—熔融盐换热器(11)中换热后的低温蒸汽汇入凝汽器(6)；若进入蒸汽—熔融盐换热器(11)的蒸汽温度低于设定值，或高温储热罐(14)的熔融盐质量达到高限值时，使得锅炉(1)产生的多余蒸汽汇入凝汽器(6)。9.根据权利要求8所述的一种燃煤电厂快速启动系统的运行方法，其特征在于，在机组启动过程中，如果锅炉(1)产生的蒸汽压力达到汽轮机组(5)的启动要求，但蒸汽温度未达到汽轮机组(5)的启动要
