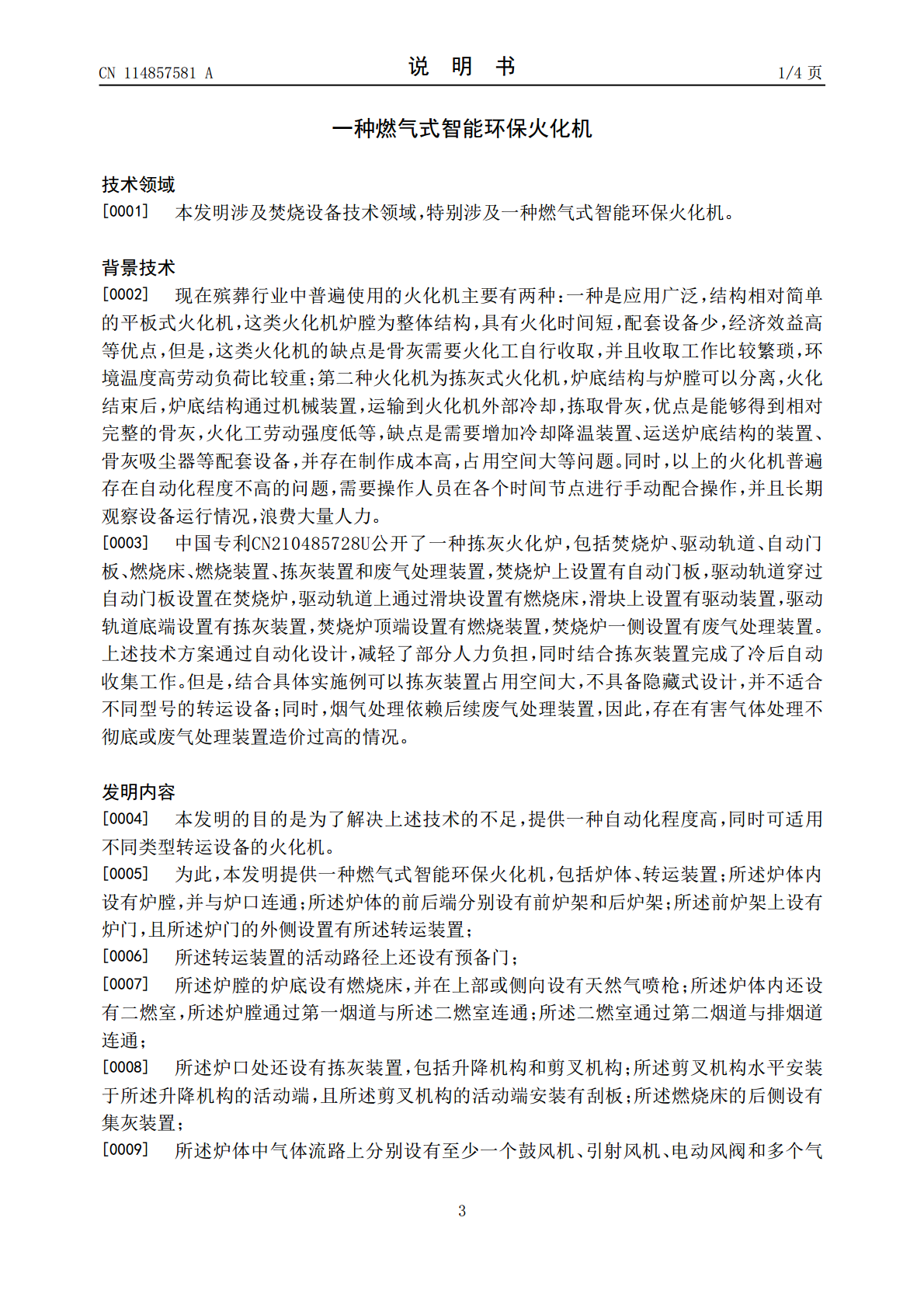

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114857581A(43)申请公布日2022.08.05(21)申请号202210485318.8(22)申请日2022.05.06(71)申请人山东金三宝环保设备有限公司地址264500山东省威海市乳山市经济开发区新泰路10号(72)发明人丁冲耿向阳王培杰(74)专利代理机构北京汇信合知识产权代理有限公司11335专利代理师王丽英(51)Int.Cl.F23G1/00(2006.01)F23J1/06(2006.01)F23J11/00(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种燃气式智能环保火化机(57)摘要本发明提供一种燃气式智能环保火化机，其解决了现有火化机炉内冷却拣灰设计及整体自动化低的技术问题，其包括炉体和转运装置。其中，炉膛内设有天然气喷枪，并在炉体内增设有二燃室。炉口处设有拣灰装置，包括升降机构和剪叉机构，且燃烧床的后侧还设有集灰装置。炉体中气体流路上分别设有鼓风机、引射风机、电动风阀和多个气压传感器，且均与控制系统电连。本发明通过设置的升降机构和剪叉机构配合，不仅实现冷却自动拣灰，还实现了隐藏式收展，适应不同类型的转运装置；并通过控制系统关联各传感器及电器提升了整体的自动化程度；还通过二燃室进行烟气的二次燃烧，减轻了后段废气处理压力，可广泛应用于焚烧设备技术领域。CN114857581ACN114857581A权利要求书1/1页1.一种燃气式智能环保火化机，包括炉体、转运装置；所述炉体内设有炉膛，并与炉口连通；所述炉体的前后端分别设有前炉架和后炉架；所述前炉架上设有炉门，且所述炉门的外侧设置有所述转运装置；其特征在于，所述转运装置的活动路径上还设有预备门；所述炉膛的炉底设有燃烧床，并在上部或侧向设有天然气喷枪；所述炉体内还设有二燃室，所述炉膛通过第一烟道与所述二燃室连通；所述二燃室通过第二烟道与排烟道连通；所述炉口处还设有拣灰装置，包括升降机构和剪叉机构；所述剪叉机构水平安装于所述升降机构的活动端，且所述剪叉机构的活动端安装有刮板；所述燃烧床的后侧设有集灰装置；所述炉体中气体流路上分别设有至少一个鼓风机、引射风机、电动风阀和多个气压传感器；所述炉膛内设有温度传感器；所述拣灰装置、集灰装置、天然气喷枪、鼓风机、引射风机、电动风阀、气压传感器、温度传感器均与控制系统电连。2.根据权利要求1所述的一种燃气式智能环保火化机，其特征在于，所述预备门和所述炉门均为自动门，且门体上设有位置传感器；所述位置传感器与所述控制系统电连；所述控制系统还与所述预备门和所述炉门的驱动器电连。3.根据权利要求1所述的一种燃气式智能环保火化机，其特征在于，所述炉体为砌筑结构，且侧壁为夹腔结构；所述夹腔结构中设有所述第一、第二烟道；所述炉膛的侧壁上设有排烟口，并与所述第一烟道连通；所述二燃室设置于所述炉膛的上方，内部设有天然气喷枪。4.根据权利要求1或3所述的一种燃气式智能环保火化机，其特征在于，所述排烟道为地下排烟烟道，末端回绕至地上并与烟气处理装置连接。5.根据权利要求4所述的一种燃气式智能环保火化机，其特征在于，所述排烟道为圆管状结构，且截面沿径向设为双层复合式结构，外层为不锈钢层，内层为耐火砖层。6.根据权利要求5所述的一种燃气式智能环保火化机，其特征在于，所述排烟道的连接处为法兰结构，并设有O型岩棉密封圈。7.根据权利要求1所述的一种燃气式智能环保火化机，其特征在于，所述燃烧床炕面的横截面为波浪形或多段折线型结构；炕面表面的通槽沿所述燃烧床的长边方向分布。8.根据权利要求7所述的一种燃气式智能环保火化机，其特征在于，所述刮板的下部设有齿状部，并与所述燃烧床的炕面形状相配合。9.根据权利要求1或7或8所述的一种燃气式智能环保火化机，其特征在于，所述集灰装置包括接灰斗、排灰管道和收集箱；所述接灰斗设置于所述燃烧床的后端，并通过所述排灰管与所述收集箱连接；所述收集箱设置于所述后炉架的下部；所述排灰管上设有电动阀，并与所述控制系统电连。10.根据权利要求1所述的一种燃气式智能环保火化机，其特征在于，所述炉体的外部设有一体式外壳，所述外壳上设有人机交互界面，并在所述控制系统中集成有语音播报模块和通信模块。2CN114857581A说明书1/4页一种燃气式智能环保火化机技术领域[0001]本发明涉及焚烧设备技术领域，特别涉及一种燃气式智能环保火化机。背景技术[0002]现在殡葬行业中普遍使用的火化机主要有两种：一种是应用广泛，结构相对简单的平板式火化机，这类火化机炉膛为整体结构，具有火化时间短，配套设备少，经济效益高等优点，但是，这类火化机的缺点是骨灰需要火化工自行收取，并且收取工作比较繁琐，环境温度高劳动负荷比较重；第二种火化机为拣灰式火化机，炉底结
