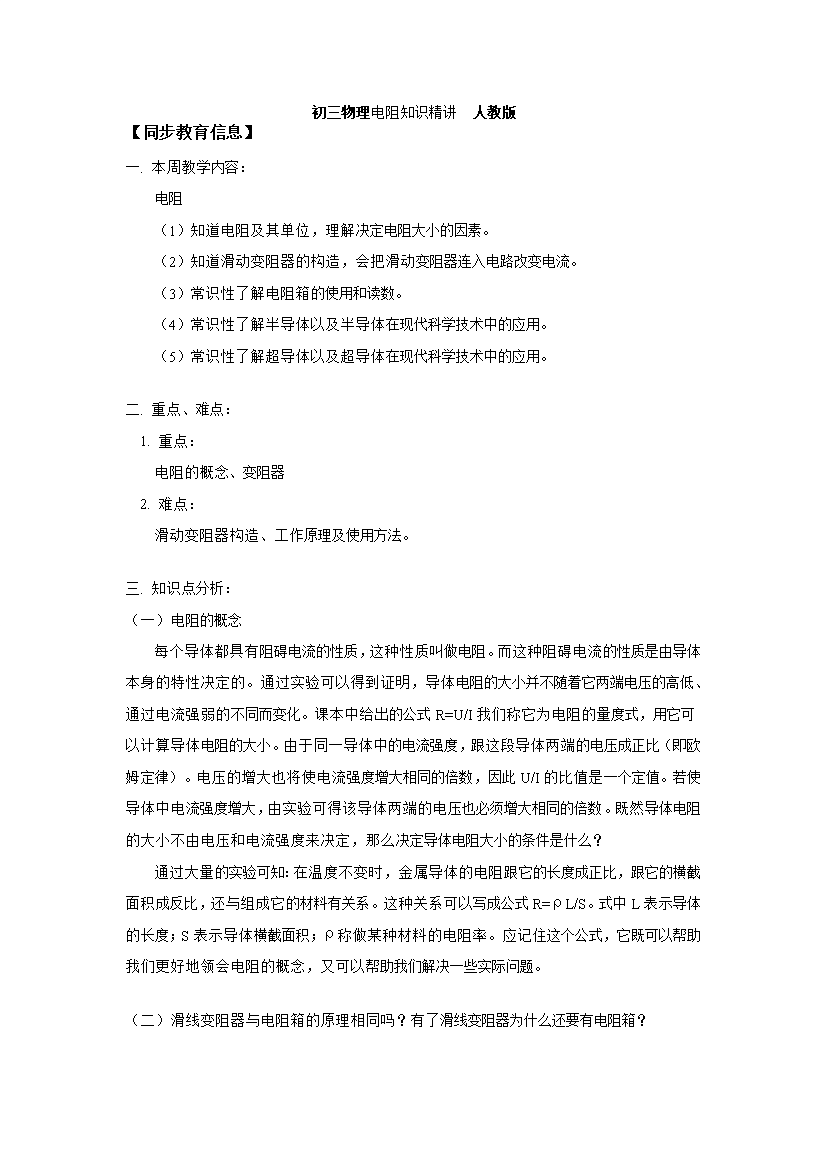

初三物理第七章 电阻知识精讲 人教版.doc

初三物理第七章电阻知识精讲人教版【同步教育信息】一.本周教学内容：第七章电阻二.重点、难点：1.重点：电阻的概念和单位，影响电阻大小的因素。2.重点：滑动变阻器的构造和使用。3.重点：电阻箱的使用和读数。三.知识点分析：1.电阻（1）电阻是表示导体对电流阻碍作用大小的物理量，用字母R表示．（2）电阻的单位是欧姆，简称欧（Ω）。规定：如果导体两端的电压是1v，通过的电流是lA，这段导体的电阻就是1Ω。比较大的单位有千欧（kΩ）、兆欧（MΩ）。1MΩ=1000kΩ，1kΩ=1000Ω。（3）决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积．此外，导体的电阻还跟温度有关．2.变阻器实验室常用的变阻器有滑动变阻器和电阻箱．（1）滑动变阻器：用电阻率较大的合金线(电阻线)制成(结合实物弄清它的构造)．它的原理是靠改变电阻线在电路中的长度来改变电阻的．它的作用是可以用来改变电路中的电流。它的表示符号是，它的结构示意图是。注意：每个变阻器都有规定的最大电阻和允许通过的最大电流，使用时要根据需要进行选择，不能使通过的电流超过最大值，否则会烧坏变阻器．通常在使用前应将电阻调到最大。（2）电阻箱：一种能够表示出阻值的变阻器。【典型例题】[例1]用电流表和电压表分别测量甲、乙两电阻两端的电压和通过甲、乙两电阻的电流后，作出如图l所示的两条图线，由此可知，两电阻阻值关系为R甲R乙。(填“大于”、“小于”或“等于”)图1分析：电压是产生电流的原因，电阻表示导体对电流的阻碍作用，从图2可知，当电压为U1时，通过甲电阻的电流为I1，通过乙电阻的电流为I2,，且I1>I2，即甲电阻对电流的阻碍作用小于乙电阻对电流的阻碍作用，所以R甲<R乙．图2解：本题应填“小于”[例2]材料和长度都相同，粗细均匀的甲、乙两条导线，甲的质量比乙大，则关于它们的电阻，下列说法正确的是（）A.甲导线的电阻比乙导线的电阻大B.甲导线的电阻比乙导线的电阻小C.甲、乙两条导线的电阻相同D.无法判断分析：因为甲、乙两条导线的材料相同，所以质量大的体积大，即甲的体积大于乙的体积．又因为它们的长度相同，粗细均匀，所以甲的横截面积大于乙的横截面积，而在材料、长度相同的情况下，横截面积大的电阻小，所以甲导线的电阻比乙导线的电阻小．解：本题应选B[例3]实验证明：导体的电阻R跟它的长度L成正比，跟它的横截面积S成反比，此规律称为电阻定律。写成公式，则有R=。式中的比例常量跟导体的材料有关，是一个反映材料导电性能的物理量，称为材料的电阻率．横截面积和长度都相同的不同材料的导体，值越大，电阻越大。若将粗细均匀的镍铬合金线均匀拉长n倍，这时镍铬合金钱的电阻是原来的（）A.n倍B.倍C.倍D.无法确定分析：由题意知，导体体积一定，均匀拉长n倍，其横截面积变为原来的倍，所以长度是原来的n倍，电阻是原来的n倍；其横截面积是原来的倍，电阻又是原来的n倍，故均匀拉长后电阻是原来的倍。也可以用数学方法定量推导：设导体原来的长度为L，横截面积为S，电阻为R；均匀拉长n倍后长度为,横截面积为，电阻为。由题意知解：本题应选B【模拟试题】一.填空题1.有A、B两段导体，在相同的电压下，通过它们的电流分别是0．2A和1．2A，则段导体的电阻大。2.0.05MΩ=Ω；560Ω=kΩ=MΩ；245kΩ=Ω=MΩ。3.粗细、长度都相同的铜线、镍铬合金线和铝线，的电阻最大．4.将一根粗细均匀的电阻丝均匀拉长为原来的3倍，其电阻将变．（填“大”或“小”）。5.一滑动变阻器的铭牌上标有“20Ω1A”的字样，表示此变阻器电阻的变化范围是，允许通过的最大电流是。6.如图3所示，A、B、C、D分别代表滑动变阻器的四个接线柱，若将滑片P向右移，使变阻器阻值减小，可以将导线接在或两个接线柱上；若接在两个接线柱上阻值为0；若接在两个接线柱上，阻值为最大且不变。图37.在如图4所示的电路中，当滑片P向右滑动时，电流表的示数将，灯泡L的亮度将。图48.图5所示电阻箱的示数是。图5二.选择题9.有一条铝导线和一条铜导线，都处在相同温度的环境中，下面说法中正确的是（）A.若它们的长度和电阻相同，铝导线的横截面积大B.若它们的粗细和电阻相同，铜导线的长度小C.若长度、粗细都相同，它们的电阻就相同D.若它们的长度、粗细都相同，铜导线的电阻大10.下面说法正确的是（）A.短导线的电阻比长导线的电阻小．B.粗导线的电阻比细导线的电阻大．C.铜导线的电阻比铁导线的电阻小．D.同种材料长度相等，粗导线的电阻比细导线的电阻小．11.若不考虑温度对电阻的影响，灯泡的灯丝断了再搭上后，其灯丝的电阻将（）A.变大B.变小C.不变D.无法判断．12.将一根粗细均匀的电阻丝截成等长的四段后，再将它们并在一起使用时，其电阻将（）A.变大B
