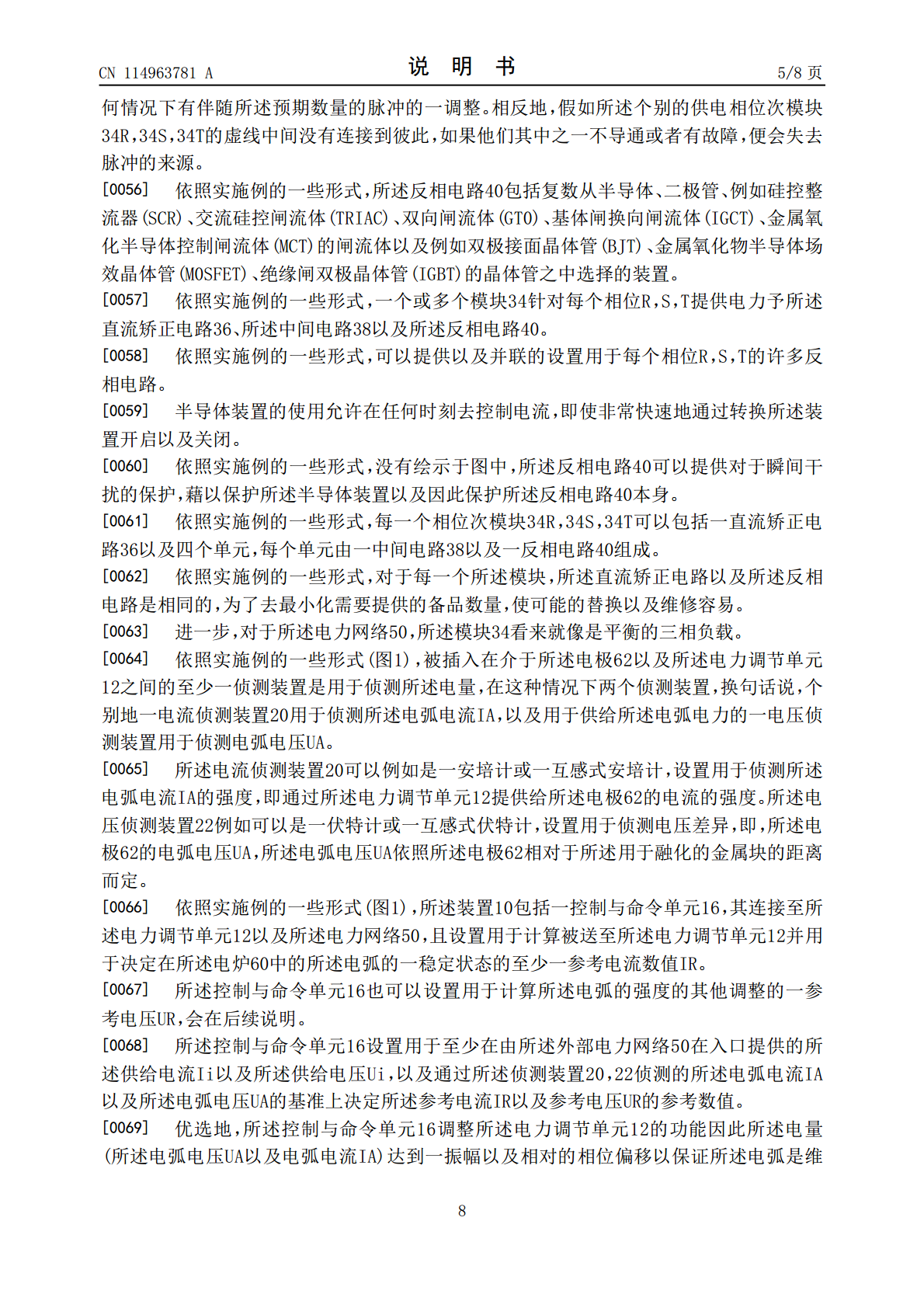

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114963781A(43)申请公布日2022.08.30(21)申请号202210112213.8F27D19/00(2006.01)(22)申请日2015.09.17H02M7/217(2006.01)(30)优先权数据1020150000402592015.07.30IT(62)分案原申请数据201510597108.82015.09.17(71)申请人达涅利自动化有限公司地址意大利布特廖市(72)发明人安东内洛·默达格利亚恩受·吉吉安特(74)专利代理机构北京金信知识产权代理有限公司11225专利代理师贾然(51)Int.Cl.F27D11/10(2006.01)权利要求书2页说明书8页附图2页(54)发明名称用于电弧炉的供电装置及供电方法(57)摘要用于一电弧炉(60)的一供电装置包括至少一电极(62)，并可连接至一电力网络(50)以提供给所述电极(62)电能，从而产生一电弧以融化一金属块。所述装置包括插入以及连接至所述电力网络(50)以及所述电极(62)的一电力调节单元(12)，用于调节供电给所述电极(62)的至少一电量。所述装置包括至少一侦测装置(20，22)用于侦测所述电量，所述侦测装置被插介在所述电极(62)以及所述电力调节单元(12)之间；一定位装置(46)用于移动所述至少一电极(62)靠近/远离欲融化的所述金属块；以及一控制与命令单元(16)。CN114963781ACN114963781A权利要求书1/2页1.一种用于一电弧炉的供电装置，包含至少一电极以及可以连接至一电力网络以提供所述电极电能，用以产生一电弧，以融化一金属块，所述装置包括插入以及连接至所述电力网络以及所述电极的一电力调节单元，用于调节供电给所述电极的至少一电量，其特征在于，所述装置包括：侦测装置，其插介于所述电极以及所述电力调节单元之间以侦测电弧电流及电弧电压；一定位装置,用于移动所述至少一电极靠近/远离欲融化的所述金属块；以及连接至所述电力调节单元、所述电力网络以及所述定位装置的一控制与命令单元，所述控制与命令单元被配置为在入口接收供给电流、供给电压、所述电弧电流、所述电弧电压以及参考电源PS，并计算用来操控所述电力调节单元的调整的至少一参考电流数值以及操控所述定位装置的调整的一参考电压数值，并通过将所述参考电流作动在所述电力调节单元以实施所述电弧的一第一控制，以及通过将所述参考电压作动在所述定位装置以实施所述电弧的一第二控制，其中，所述第一控制通过电量的调整，管理相应于所需的熔化能力的电量，小振幅变动的快速动态特性；所述第二控制通过所述电极的移动，管理较大的振幅变动的缓慢动态特性，所述控制与命令单元包括一转换装置，其被配置为用于将所述电力网络的所述供给电流以及所述供给电压转换为所述电弧电流以及所述电弧电压以供电给所述电极，所述转换装置包括多个模块，每个所述模块包括相位次模块，分别对应于所述供给电流的每一个相位，个别的所述相位次模块的虚线中间连接到彼此以及中性线N。2.如权利要求1所述的装置，其特征在于，每一个所述相位次模块包括：一在直流的中间电路，被配置为储存能量以及创造介于所述电力网络以及所述电极之间的一分隔；一反相电路,其被配置为设置用于在出口处反转电流、调整频率以及可能的交流电流的基本的振幅，所述反相电路为多脉冲整流电路，其可以提供12脉冲的调整，或12的倍数的脉冲的调整。3.如权利要求1所述的装置，其特征在于，所述侦测装置包括一电流侦测装置用于侦测一电弧电流，以及一电压侦测装置用于侦测一电弧电压，所述电流侦测装置以及所述电压侦测装置连接至所述控制与命令单元。4.如权利要求2所述的装置，其特征在于，所述电力调节单元包括一电流调节装置，位于所述控制与命令单元以及所述转换装置之间，用于在入口处接收通过所述控制与命令单元计算的所述参考电流。5.如权利要求4所述的装置，其特征在于，所述电流调节装置是一迟滞稳压器或一脉冲宽度调变稳压器，其允许调节所述反相电路的切换频率及使用带宽，而且还允许减少所述装置的损耗。6.如权利要求3所述的装置，其特征在于，所述定位装置被连接至一电极控制装置，用于操控所述定位装置，以使所述电弧稳定，所述电极控制装置被与至少所述电压侦测装置连接以操控所述定位装置以如同所述电弧电压以及所述参考电压的方程式进行作动。7.如权利要求1所述的装置，其特征在于，在分别侦测所述电弧电流及所述电弧电压的所述侦测装置与所述控制与命令单元之间设置有信号调控组件，所述信号调控组件被设置用于基于必须被考虑的一参考数值去放大以及稳定有关所述电弧电流以及所述电弧电压2CN114963781A权利要求书2/2页的信号,所述参考数值是平均数值、瞬间数值或实际数值。8.如权利要求1所
