一种可开合的焦炉电机车滑触线结构.pdf

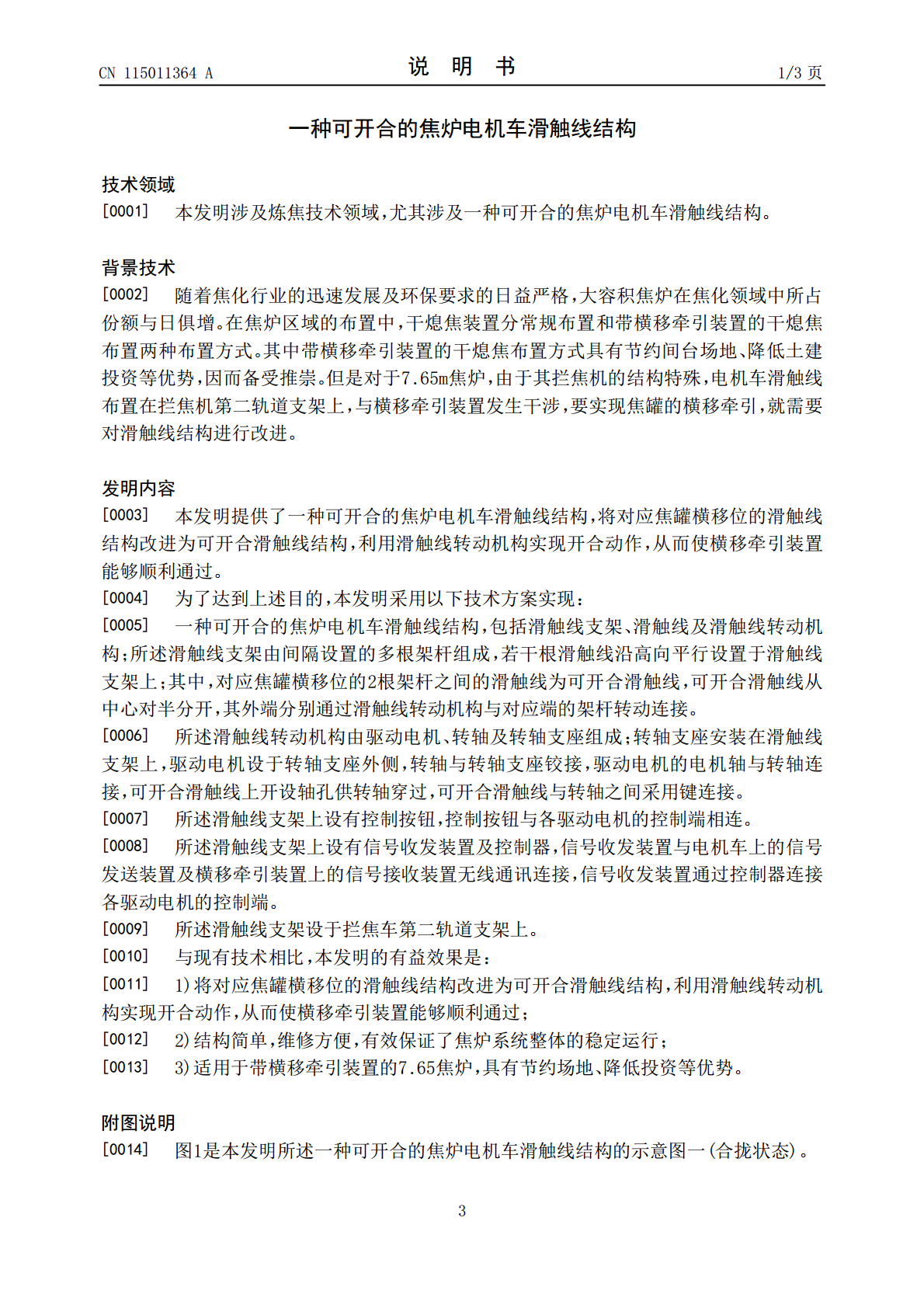

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115011364A(43)申请公布日2022.09.06(21)申请号202210741801.8(22)申请日2022.06.28(71)申请人中冶焦耐（大连）工程技术有限公司地址116085辽宁省大连市高新技术产业园区七贤岭高能街128号(72)发明人于义林黄士博袁朝晖(74)专利代理机构鞍山嘉讯科技专利事务所(普通合伙)21224专利代理师陶新亚(51)Int.Cl.C10B39/14(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种可开合的焦炉电机车滑触线结构(57)摘要本发明涉及一种可开合的焦炉电机车滑触线结构，包括滑触线支架、滑触线及滑触线转动机构；所述滑触线支架由间隔设置的多根架杆组成，若干根滑触线沿高向平行设置于滑触线支架上；其中，对应焦罐横移位的2根架杆之间的滑触线为可开合滑触线，可开合滑触线从中心对半分开，其外端分别通过滑触线转动机构与对应端的架杆转动连接。本发明将对应焦罐横移位的滑触线结构改进为可开合滑触线结构，利用滑触线转动机构实现开合动作，从而使横移牵引装置能够顺利通过。CN115011364ACN115011364A权利要求书1/1页1.一种可开合的焦炉电机车滑触线结构，其特征在于，包括滑触线支架、滑触线及滑触线转动机构；所述滑触线支架由间隔设置的多根架杆组成，若干根滑触线沿高向平行设置于滑触线支架上；其中，对应焦罐横移位的2根架杆之间的滑触线为可开合滑触线，可开合滑触线从中心对半分开，其外端分别通过滑触线转动机构与对应端的架杆转动连接。2.根据权利要求1所述的一种可开合的焦炉电机车滑触线结构，其特征在于，所述滑触线转动机构由驱动电机、转轴及转轴支座组成；转轴支座安装在滑触线支架上，驱动电机设于转轴支座外侧，转轴与转轴支座铰接，驱动电机的电机轴与转轴连接，可开合滑触线上开设轴孔供转轴穿过，可开合滑触线与转轴之间采用键连接。3.根据权利要求1所述的一种可开合的焦炉电机车滑触线结构，其特征在于，所述滑触线支架上设有控制按钮，控制按钮与各驱动电机的控制端相连。4.根据权利要求1所述的一种可开合的焦炉电机车滑触线结构，其特征在于，所述滑触线支架上设有信号收发装置及控制器，信号收发装置与电机车上的信号发送装置及横移牵引装置上的信号接收装置无线通讯连接，信号收发装置通过控制器连接各驱动电机的控制端。5.根据权利要求1所述的一种可开合的焦炉电机车滑触线结构，其特征在于，所述滑触线支架设于拦焦车第二轨道支架上。2CN115011364A说明书1/3页一种可开合的焦炉电机车滑触线结构技术领域[0001]本发明涉及炼焦技术领域，尤其涉及一种可开合的焦炉电机车滑触线结构。背景技术[0002]随着焦化行业的迅速发展及环保要求的日益严格，大容积焦炉在焦化领域中所占份额与日俱增。在焦炉区域的布置中，干熄焦装置分常规布置和带横移牵引装置的干熄焦布置两种布置方式。其中带横移牵引装置的干熄焦布置方式具有节约间台场地、降低土建投资等优势，因而备受推崇。但是对于7.65m焦炉，由于其拦焦机的结构特殊，电机车滑触线布置在拦焦机第二轨道支架上，与横移牵引装置发生干涉，要实现焦罐的横移牵引，就需要对滑触线结构进行改进。发明内容[0003]本发明提供了一种可开合的焦炉电机车滑触线结构，将对应焦罐横移位的滑触线结构改进为可开合滑触线结构，利用滑触线转动机构实现开合动作，从而使横移牵引装置能够顺利通过。[0004]为了达到上述目的，本发明采用以下技术方案实现：[0005]一种可开合的焦炉电机车滑触线结构，包括滑触线支架、滑触线及滑触线转动机构；所述滑触线支架由间隔设置的多根架杆组成，若干根滑触线沿高向平行设置于滑触线支架上；其中，对应焦罐横移位的2根架杆之间的滑触线为可开合滑触线，可开合滑触线从中心对半分开，其外端分别通过滑触线转动机构与对应端的架杆转动连接。[0006]所述滑触线转动机构由驱动电机、转轴及转轴支座组成；转轴支座安装在滑触线支架上，驱动电机设于转轴支座外侧，转轴与转轴支座铰接，驱动电机的电机轴与转轴连接，可开合滑触线上开设轴孔供转轴穿过，可开合滑触线与转轴之间采用键连接。[0007]所述滑触线支架上设有控制按钮，控制按钮与各驱动电机的控制端相连。[0008]所述滑触线支架上设有信号收发装置及控制器，信号收发装置与电机车上的信号发送装置及横移牵引装置上的信号接收装置无线通讯连接，信号收发装置通过控制器连接各驱动电机的控制端。[0009]所述滑触线支架设于拦焦车第二轨道支架上。[0010]与现有技术相比，本发明的有益效果是：[0011]1)将对应焦罐横移位的滑触线结构改进为可开合滑触线结构，利用滑触线转动机构实现开合动作，从而使横移牵引装置能够顺利通过
