一种核电容器的焊接接头试验装置.pdf

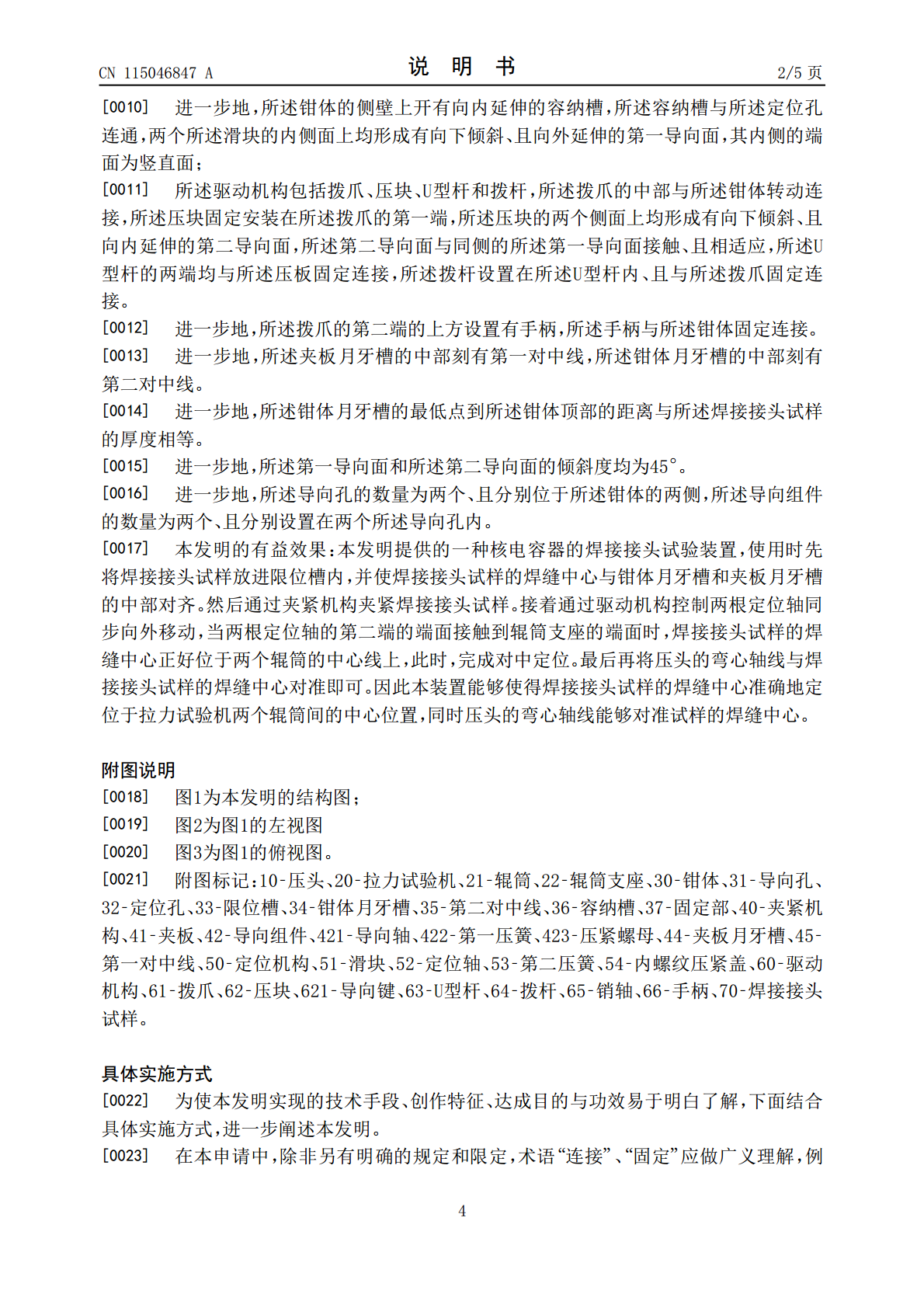

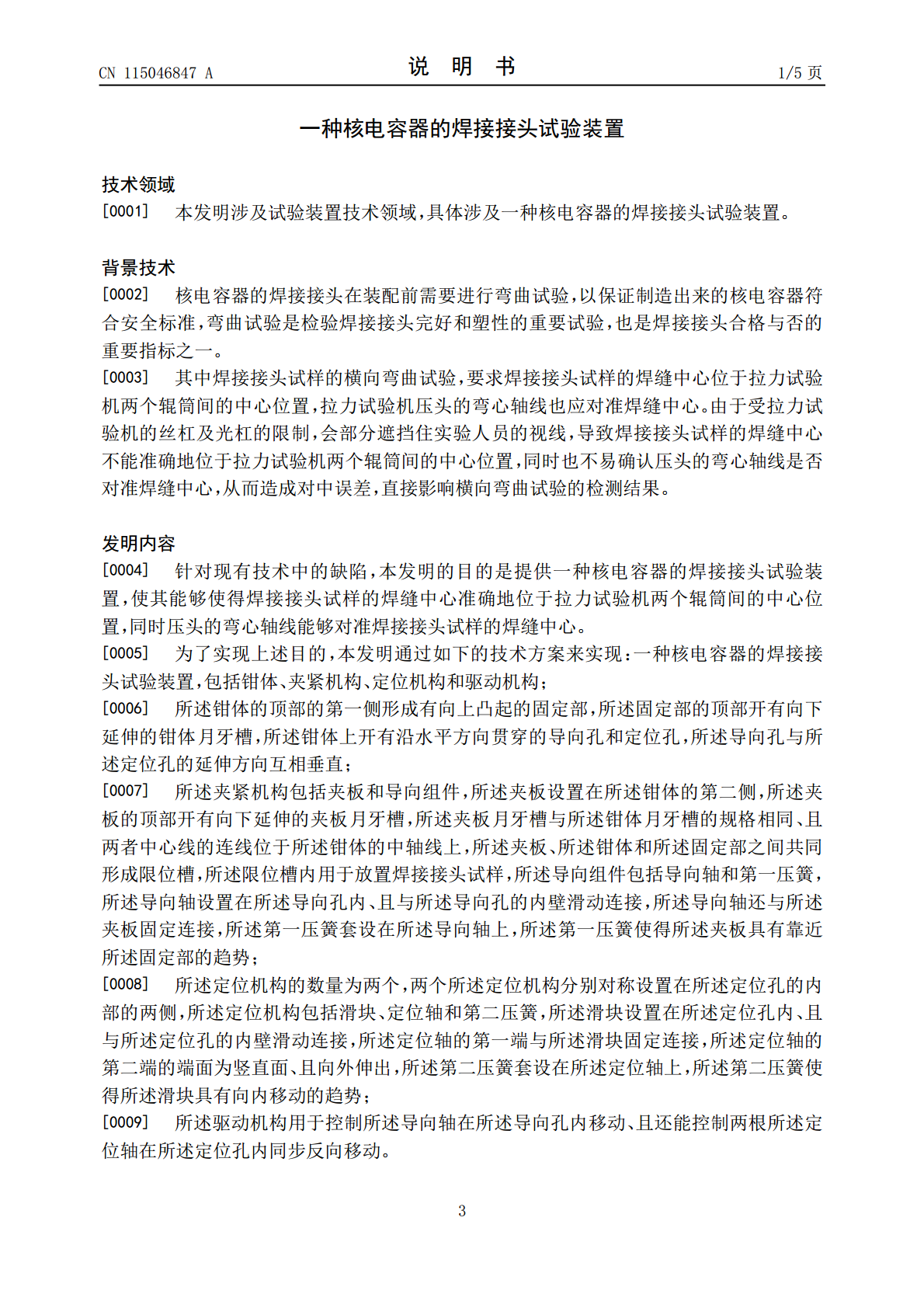

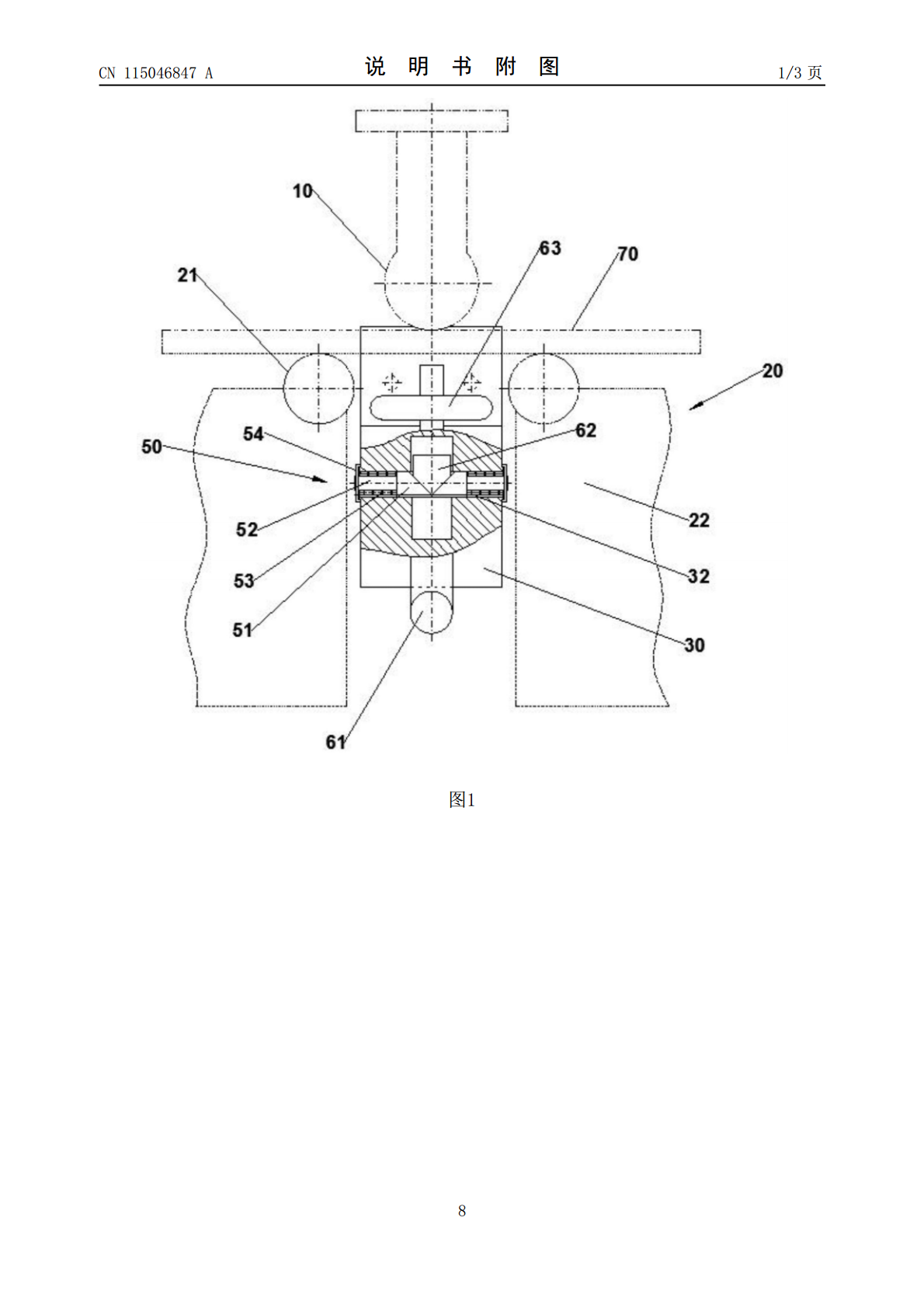

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115046847A(43)申请公布日2022.09.13(21)申请号202210731053.5(22)申请日2022.06.24(71)申请人四川川锅锅炉有限责任公司地址610400四川省成都市金堂工业园区川锅路188号(72)发明人戴斌(74)专利代理机构成都易创经云知识产权代理有限公司51322专利代理师林旭江(51)Int.Cl.G01N3/02(2006.01)G01N3/04(2006.01)G01N3/20(2006.01)权利要求书1页说明书5页附图3页(54)发明名称一种核电容器的焊接接头试验装置(57)摘要本发明涉及试验装置技术领域，提供了一种核电容器的焊接接头试验装置，包括钳体、夹紧机构、定位机构和驱动机构；钳体的顶部的第一侧形成有固定部，固定部的顶部开有钳体月牙槽，钳体上开有导向孔和定位孔；夹紧机构包括夹板和导向组件，夹板的顶部开有夹板月牙槽，导向组件包括导向轴和第一压簧，导向轴与导向孔的内壁滑动连接，导向轴还与夹板固定连接，第一压簧套设在导向轴上；定位机构的数量为两个，两个定位机构分别对称设置，定位机构包括滑块、定位轴和第二压簧，滑块与定位孔的内壁滑动连接，定位轴的第一端与滑块固定连接，第二压簧套设在定位轴；驱动机构用于控制导向轴在导向孔内移动、且还能控制两根定位轴在定位孔内同步反向移动。CN115046847ACN115046847A权利要求书1/1页1.一种核电容器的焊接接头试验装置，其特征在于：包括钳体、夹紧机构、定位机构和驱动机构；所述钳体的顶部的第一侧形成有向上凸起的固定部，所述固定部的顶部开有向下延伸的钳体月牙槽，所述钳体上开有沿水平方向贯穿的导向孔和定位孔，所述导向孔与所述定位孔的延伸方向互相垂直；所述夹紧机构包括夹板和导向组件，所述夹板设置在所述钳体的第二侧，所述夹板的顶部开有向下延伸的夹板月牙槽，所述夹板月牙槽与所述钳体月牙槽的规格相同、且两者中心线的连线位于所述钳体的中轴线上，所述夹板、所述钳体和所述固定部之间共同形成限位槽，所述限位槽内用于放置焊接接头试样，所述导向组件包括导向轴和第一压簧，所述导向轴设置在所述导向孔内、且与所述导向孔的内壁滑动连接，所述导向轴还与所述夹板固定连接，所述第一压簧套设在所述导向轴上，所述第一压簧使得所述夹板具有靠近所述固定部的趋势；所述定位机构的数量为两个，两个所述定位机构分别对称设置在所述定位孔的内部的两侧，所述定位机构包括滑块、定位轴和第二压簧，所述滑块设置在所述定位孔内、且与所述定位孔的内壁滑动连接，所述定位轴的第一端与所述滑块固定连接，所述定位轴的第二端的端面为竖直面、且向外伸出，所述第二压簧套设在所述定位轴上，所述第二压簧使得所述滑块具有向内移动的趋势；所述驱动机构用于控制所述导向轴在所述导向孔内移动、且还能控制两根所述定位轴在所述定位孔内同步反向移动。2.根据权利要求1所述的一种核电容器的焊接接头试验装置，其特征在于：所述钳体的侧壁上开有向内延伸的容纳槽，所述容纳槽与所述定位孔连通，两个所述滑块的内侧面上均形成有向下倾斜、且向外延伸的第一导向面，其内侧的端面为竖直面；所述驱动机构包括拨爪、压块、U型杆和拨杆，所述拨爪的中部与所述钳体转动连接，所述压块固定安装在所述拨爪的第一端，所述压块的两个侧面上均形成有向下倾斜、且向内延伸的第二导向面，所述第二导向面与同侧的所述第一导向面接触、且相适应，所述U型杆的两端均与所述压板固定连接，所述拨杆设置在所述U型杆内、且与所述拨爪固定连接。3.根据权利要求2所述的一种核电容器的焊接接头试验装置，其特征在于：所述拨爪的第二端的上方设置有手柄，所述手柄与所述钳体固定连接。4.根据权利要求1所述的一种核电容器的焊接接头试验装置，其特征在于：所述夹板月牙槽的中部刻有第一对中线，所述钳体月牙槽的中部刻有第二对中线。5.根据权利要求1所述的一种核电容器的焊接接头试验装置，其特征在于：所述钳体月牙槽的最低点到所述钳体顶部的距离与所述焊接接头试样的厚度相等。6.根据权利要求2所述的一种核电容器的焊接接头试验装置，其特征在于：所述第一导向面和所述第二导向面的倾斜度均为45°。7.根据权利要求1所述的一种核电容器的焊接接头试验装置，其特征在于：所述导向孔的数量为两个、且分别位于所述钳体的两侧，所述导向组件的数量为两个、且分别设置在两个所述导向孔内。2CN115046847A说明书1/5页一种核电容器的焊接接头试验装置技术领域[0001]本发明涉及试验装置技术领域，具体涉及一种核电容器的焊接接头试验装置。背景技术[0002]核电容器的焊接接头在装配前需要进行弯曲试验，以保证制造出来的核电容器符合安全标准，弯曲试验是检验焊接接头完好和塑性的重要试验，也是焊接接
