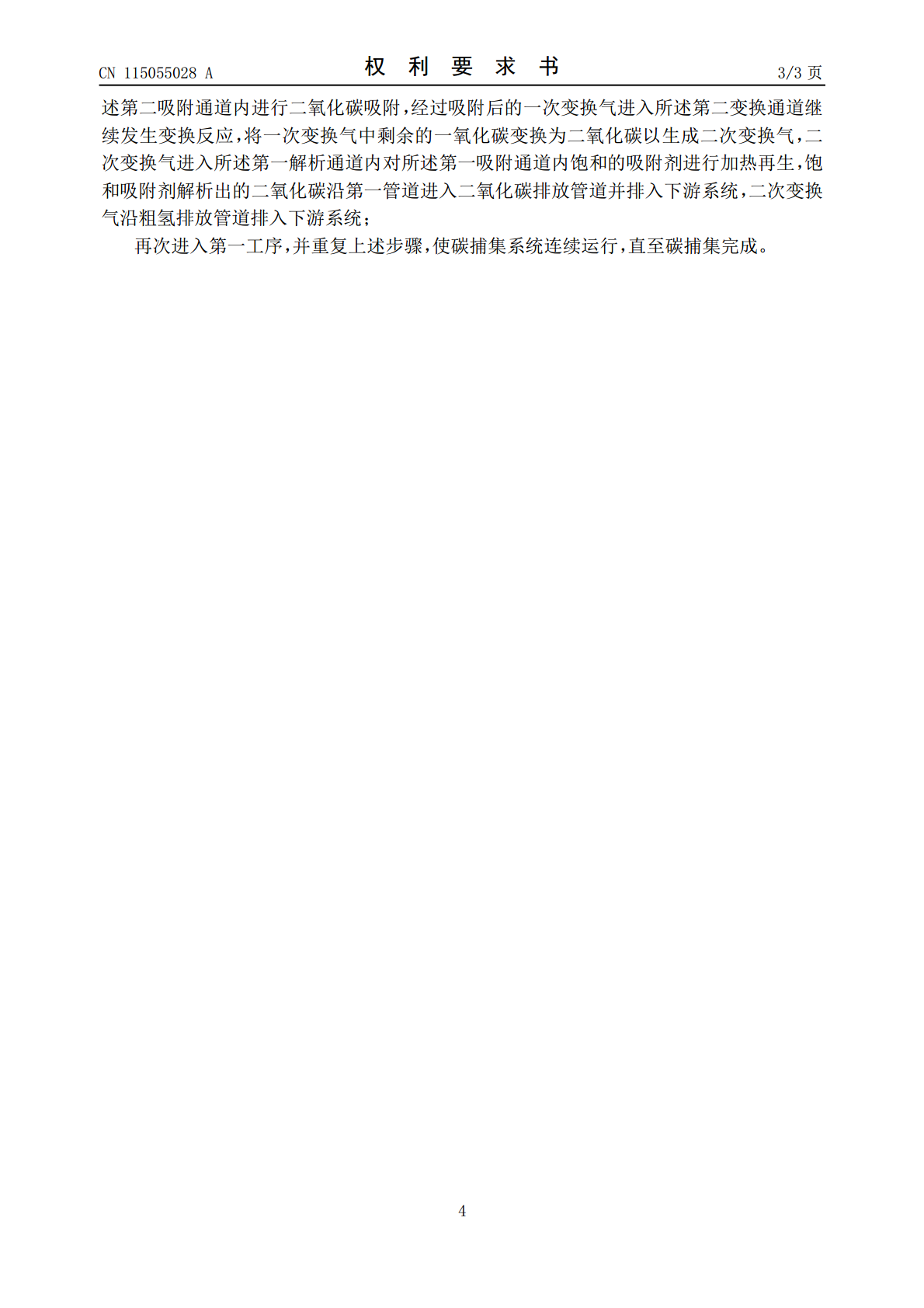

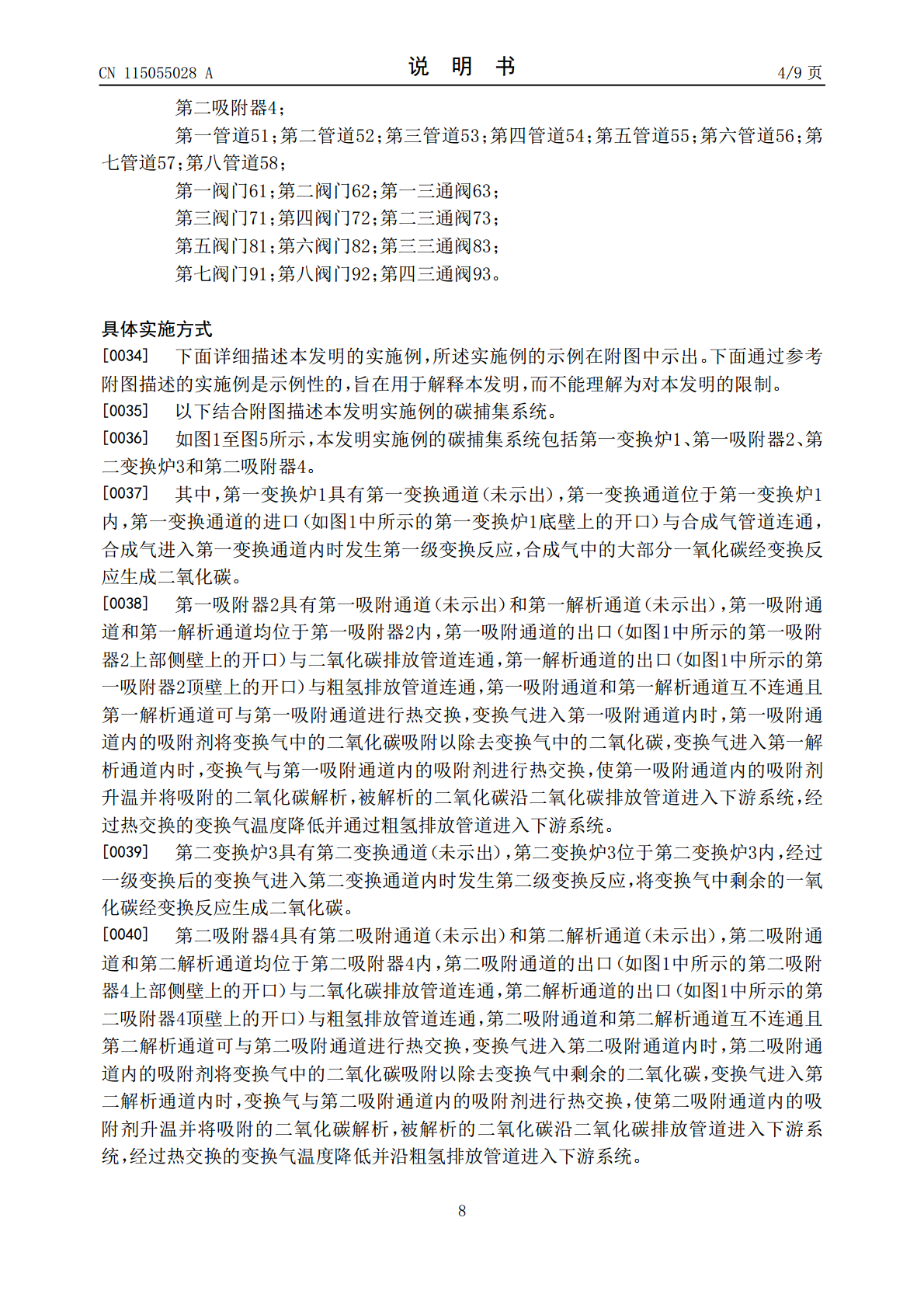

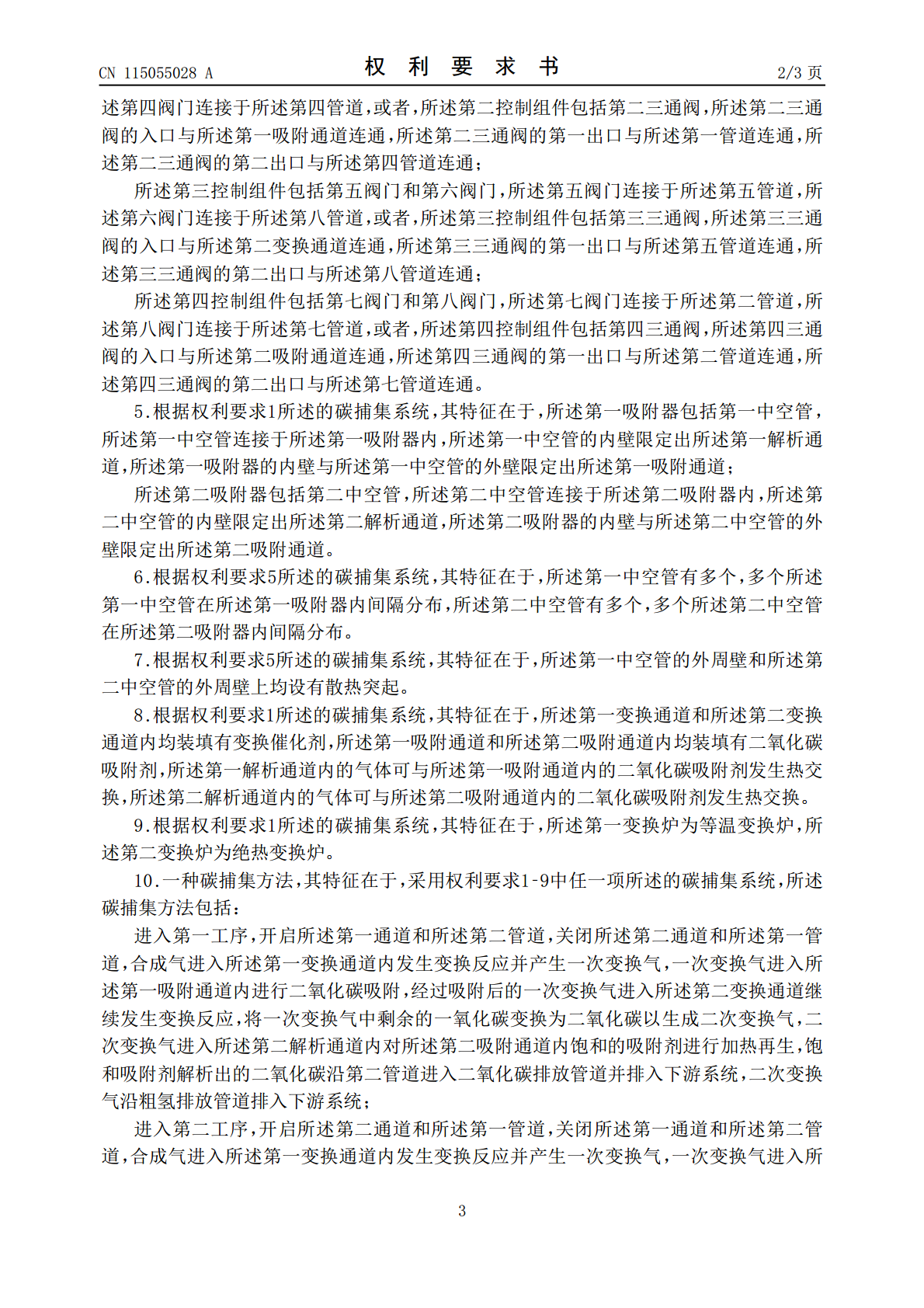

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115055028A(43)申请公布日2022.09.16(21)申请号202210944497.7(51)Int.Cl.(22)申请日2022.08.08B01D53/04(2006.01)(71)申请人中国华能集团清洁能源技术研究院有限公司地址102209北京市昌平区北七家未来科技城华能人才创新创业基地实验楼A楼申请人华能集团技术创新中心有限公司(72)发明人许世森樊强任永强刘沅刘刚陶继业李小宇陈智李明亮袁悦刘俊杰(74)专利代理机构北京清亦华知识产权代理事务所(普通合伙)11201专利代理师曲进华权利要求书3页说明书9页附图5页(54)发明名称碳捕集系统及方法(57)摘要本发明公开了一种碳捕集系统，所述碳捕集系统包括第一变换炉、第一吸附器、第二变换炉和第二吸附器，第一变换炉具有第一变换通道，第一变换通道的进口与合成气管道连通，第一吸附器具有第一吸附通道和第一解析通道，第一吸附通道的出口与二氧化碳排放管道连通，第一解析通道的出口与粗氢排放管道连通，第二变换炉具有第二变换通道，第二吸附器具有第二吸附通道和第二解析通道，第二吸附通道的出口与二氧化碳排放管道连通，第二解析通道的出口与粗氢排放管道连通，第一变换通道、第一吸附通道、第二变换通道和第二解析通道顺次连通形成第一通道，第一变换通道、第二吸附通道、第二变换通道和第一解析通道顺次连通形成第二通道。CN115055028ACN115055028A权利要求书1/3页1.一种碳捕集系统，其特征在于，包括：第一变换炉，所述第一变换炉具有第一变换通道，所述第一变换通道的进口与合成气管道连通；第一吸附器，所述第一吸附器具有第一吸附通道和第一解析通道，所述第一吸附通道的出口与二氧化碳排放管道连通，所述第一解析通道的出口与粗氢排放管道连通；第二变换炉，所述第二变换炉具有第二变换通道；第二吸附器，所述第二吸附器具有第二吸附通道和第二解析通道，所述第二吸附通道的出口与二氧化碳排放管道连通，所述第二解析通道的出口与粗氢排放管道连通；所述第一变换通道、所述第一吸附通道、所述第二变换通道和所述第二解析通道顺次连通形成第一通道，所述第一变换通道、所述第二吸附通道、所述第二变换通道和所述第一解析通道顺次连通形成第二通道；所述碳捕集系统具有第一工序和第二工序，在所述第一工序，所述第一通道和所述第二吸附通道的出口开启，所述第二通道和所述第一吸附通道的出口关闭，在所述第二工序，所述第二通道和所述第一吸附通道的出口开启时，所述第一通道和所述第二吸附通道的出口关闭。2.根据权利要求1所述的碳捕集系统，其特征在于，还包括第一管道和第二管道，所述第一吸附通道的出口通过所述第一管道与二氧化碳排放管道连通，所述第二吸附通道的出口通过所述第二管道与二氧化碳排放管道连通；所述第一通道包括第三管道、第四管道和第五管道，所述第三管道连通所述第一变换通道和所述第一吸附通道，所述第四管道连通所述第一吸附通道和所述第二变换通道，所述第五管道连通所述第二变换通道和所述第二解析通道；所述第二通道包括第六管道、第七管道和第八管道，所述第六管道连通所述第一变换通道和所述第二吸附通道，所述第七管道连通所述第二吸附通道和所述第二变换通道，所述第八管道连通所述第二变换通道和所述第一解析通道。3.根据权利要求2所述的碳捕集系统，其特征在于，还包括：第一控制组件，所述第一控制组件分别与所述第三管道和所述第六管道连接，所述第一控制组件用于控制所述第三管道和所述第六管道的通断；第二控制组件，所述第二控制组件分别与所述第一管道和所述第四管道连通，所述第二控制组件用于控制所述第一管道和所述第四管道的通断；第三控制组件，所述第三控制组件分别与所述第五管道和所述第八管道连通，所述第三控制组件用于控制所述第五管道和所述第八管道的通断；第四控制组件，所述第四控制组件分别与所述第二管道和所述第七管道连通，所述第四控制组件用于控制所述第二管道和所述第七管道的通断。4.根据权利要求3所述的碳捕集系统，其特征在于，所述第一控制组件包括第一阀门和第二阀门，所述第一阀门连接于所述第三管道，所述第二阀门连接于所述第六管道，或者，所述第一控制组件包括第一三通阀，所述第一三通阀的入口与所述第一变换通道连通，所述第一三通阀的第一出口与所述第三管道连通，所述第一三通阀的第二出口与所述第六管道连通；所述第二控制组件包括第三阀门和第四阀门，所述第三阀门连接于所述第一管道，所2CN115055028A权利要求书2/3页述第四阀门连接于所述第四管道，或者，所述第二控制组件包括第二三通阀，所述第二三通阀的入口与所述第一吸附通道连通，所述第二三通阀的第一出口与所述第一管道连通，所述第二三通阀的第二出口与所述第四管道连通；所述第三控制组件包括
