一种高效的超临界喷雾干燥装置.pdf

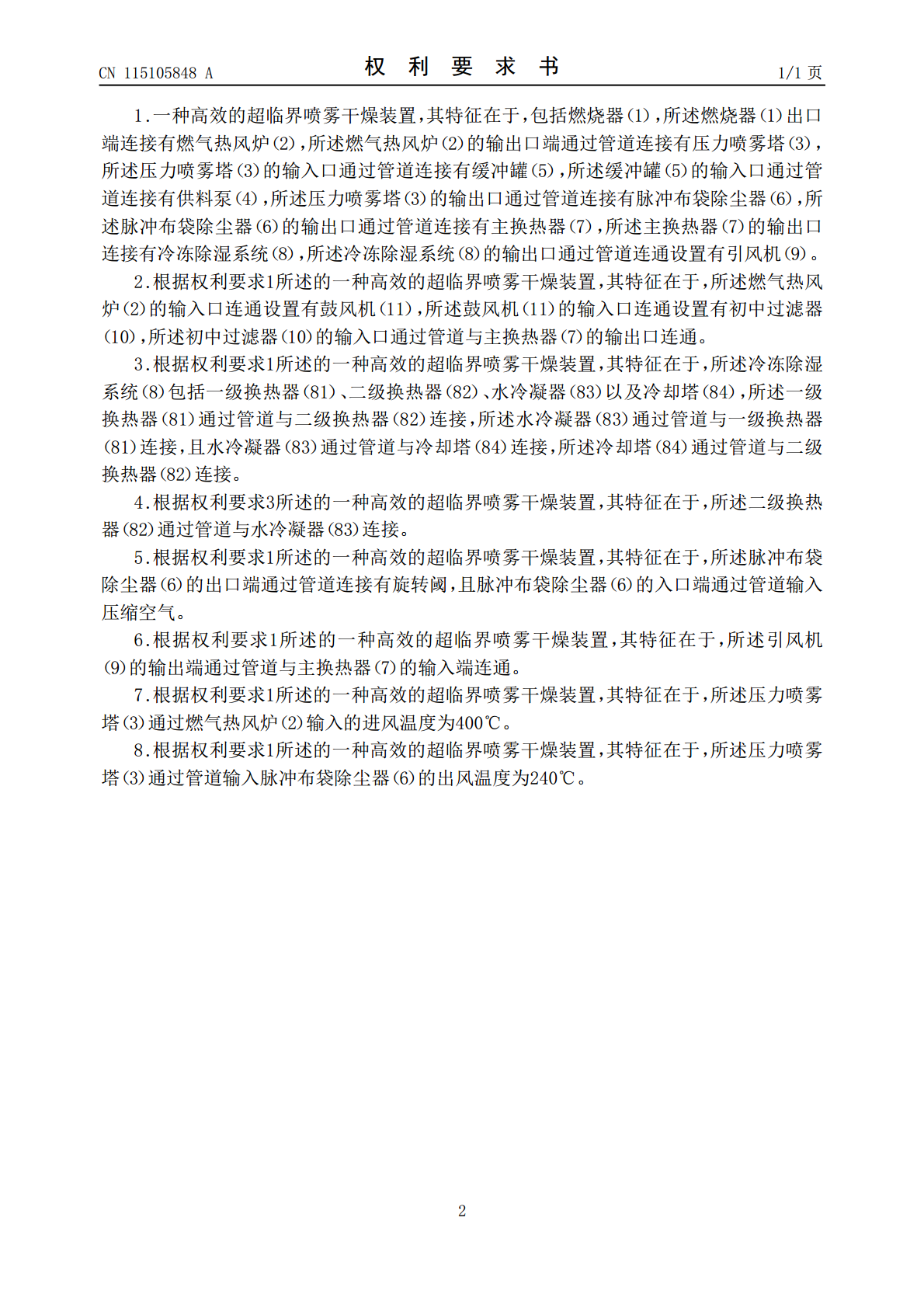

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115105848A(43)申请公布日2022.09.27(21)申请号202210463995.X(22)申请日2022.04.29(71)申请人四川凝云高新材料科技有限公司地址610015四川省成都市青羊区西大街84号1-1幢6层619号(72)发明人张龙俊孙秀欣(51)Int.Cl.B01D1/18(2006.01)B01D1/30(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种高效的超临界喷雾干燥装置(57)摘要本发明涉及干燥技术领域，具体涉及一种高效的超临界喷雾干燥装置，包括燃烧器，燃烧器出口端连接有燃气热风炉，燃气热风炉的输出口端通过管道连接有压力喷雾塔，压力喷雾塔的输入口通过管道连接有缓冲罐，缓冲罐的输入口通过管道连接有供料泵；本发明将超临界流体与高压雾化技术相结合，在喷雾干燥工段前增加一个超临界流体工段，将凝胶体加压加热到溶剂的超临界状态，然后输送到喷雾干燥压力喷雾塔内进行喷雾干燥，凝胶体的溶剂可以从超临界态直接进入气态，可以有效的避免经过溶剂的液相区，实现凝胶在干燥过程中避免溶剂的液相表面张力对浆料中的固体孔道的破坏，造成孔道塌陷，影响体积收缩，实现高效率低成本的疏松多孔材料制备效果。CN115105848ACN115105848A权利要求书1/1页1.一种高效的超临界喷雾干燥装置，其特征在于，包括燃烧器（1），所述燃烧器（1）出口端连接有燃气热风炉（2），所述燃气热风炉（2）的输出口端通过管道连接有压力喷雾塔（3），所述压力喷雾塔（3）的输入口通过管道连接有缓冲罐（5），所述缓冲罐（5）的输入口通过管道连接有供料泵（4），所述压力喷雾塔（3）的输出口通过管道连接有脉冲布袋除尘器（6），所述脉冲布袋除尘器（6）的输出口通过管道连接有主换热器（7），所述主换热器（7）的输出口连接有冷冻除湿系统（8），所述冷冻除湿系统（8）的输出口通过管道连通设置有引风机（9）。2.根据权利要求1所述的一种高效的超临界喷雾干燥装置，其特征在于，所述燃气热风炉（2）的输入口连通设置有鼓风机（11），所述鼓风机（11）的输入口连通设置有初中过滤器（10），所述初中过滤器（10）的输入口通过管道与主换热器（7）的输出口连通。3.根据权利要求1所述的一种高效的超临界喷雾干燥装置，其特征在于，所述冷冻除湿系统（8）包括一级换热器（81）、二级换热器（82）、水冷凝器（83）以及冷却塔（84），所述一级换热器（81）通过管道与二级换热器（82）连接，所述水冷凝器（83）通过管道与一级换热器（81）连接，且水冷凝器（83）通过管道与冷却塔（84）连接，所述冷却塔（84）通过管道与二级换热器（82）连接。4.根据权利要求3所述的一种高效的超临界喷雾干燥装置，其特征在于，所述二级换热器（82）通过管道与水冷凝器（83）连接。5.根据权利要求1所述的一种高效的超临界喷雾干燥装置，其特征在于，所述脉冲布袋除尘器（6）的出口端通过管道连接有旋转阈，且脉冲布袋除尘器（6）的入口端通过管道输入压缩空气。6.根据权利要求1所述的一种高效的超临界喷雾干燥装置，其特征在于，所述引风机（9）的输出端通过管道与主换热器（7）的输入端连通。7.根据权利要求1所述的一种高效的超临界喷雾干燥装置，其特征在于，所述压力喷雾塔（3）通过燃气热风炉（2）输入的进风温度为400℃。8.根据权利要求1所述的一种高效的超临界喷雾干燥装置，其特征在于，所述压力喷雾塔（3）通过管道输入脉冲布袋除尘器（6）的出风温度为240℃。2CN115105848A说明书1/4页一种高效的超临界喷雾干燥装置技术领域[0001]本发明涉及干燥技术领域，具体涉及一种高效的超临界喷雾干燥装置。背景技术[0002]超临界干燥技术是近年来发展起来的化工新技术。一般常用的干燥技术，如常温干燥、烘烤干燥等在干燥过程中常常不可避免地造成物料团聚，由此产生材料基础粒子孔道坍塌，体积收缩，比表面急剧下降以及孔隙大量减少等结果，这对于纳米材料的获得以及高比表面材料的制备极其不利。超临界干燥技术是在干燥介质临界和临界压力条件下进行的干燥，它可以避免物料在干燥过程中的收缩和碎裂，从而保持物料原有的结构与状态，防止初级纳米粒子的团聚和凝并，这对于各种纳米材料的制备极具意义。但是通常超临界干燥采用间歇干燥，生产效率低下，时间长。[0003]综上所述，研发一种高效的超临界喷雾干燥装置，仍是干燥技术领域中急需解决的关键问题。发明内容[0004]针对现有技术所存在的上述缺点，本发明在于提供一种高效的超临界喷雾干燥装置，实现凝胶在干燥过程中避免溶剂的液相表面张力对浆料中的固体孔道的破坏，造成孔道塌陷，影响体积收缩，实现高效率低成本的疏松多孔材料制备效果。
