一种碳化钨剃须刀片制备工艺.pdf

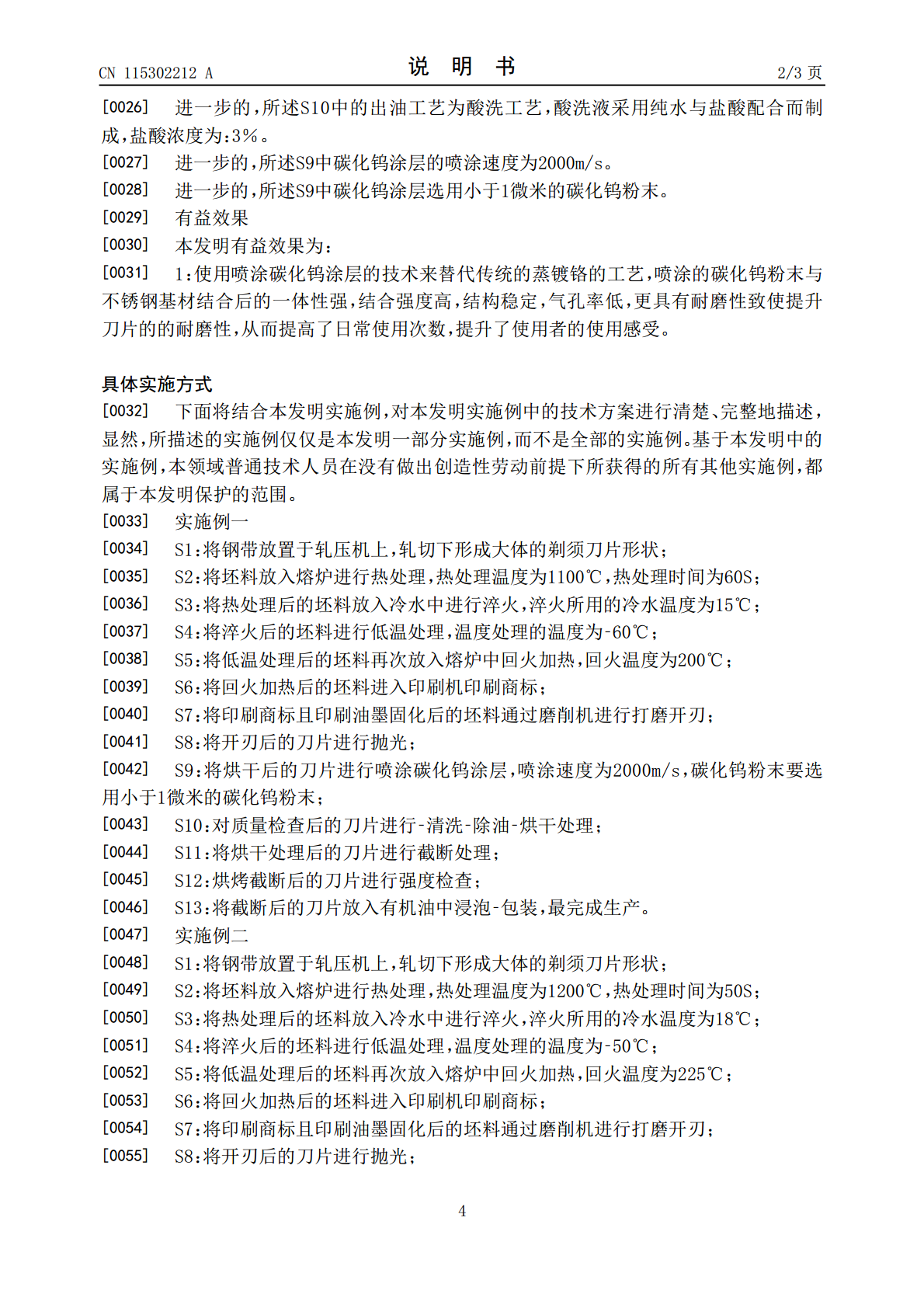

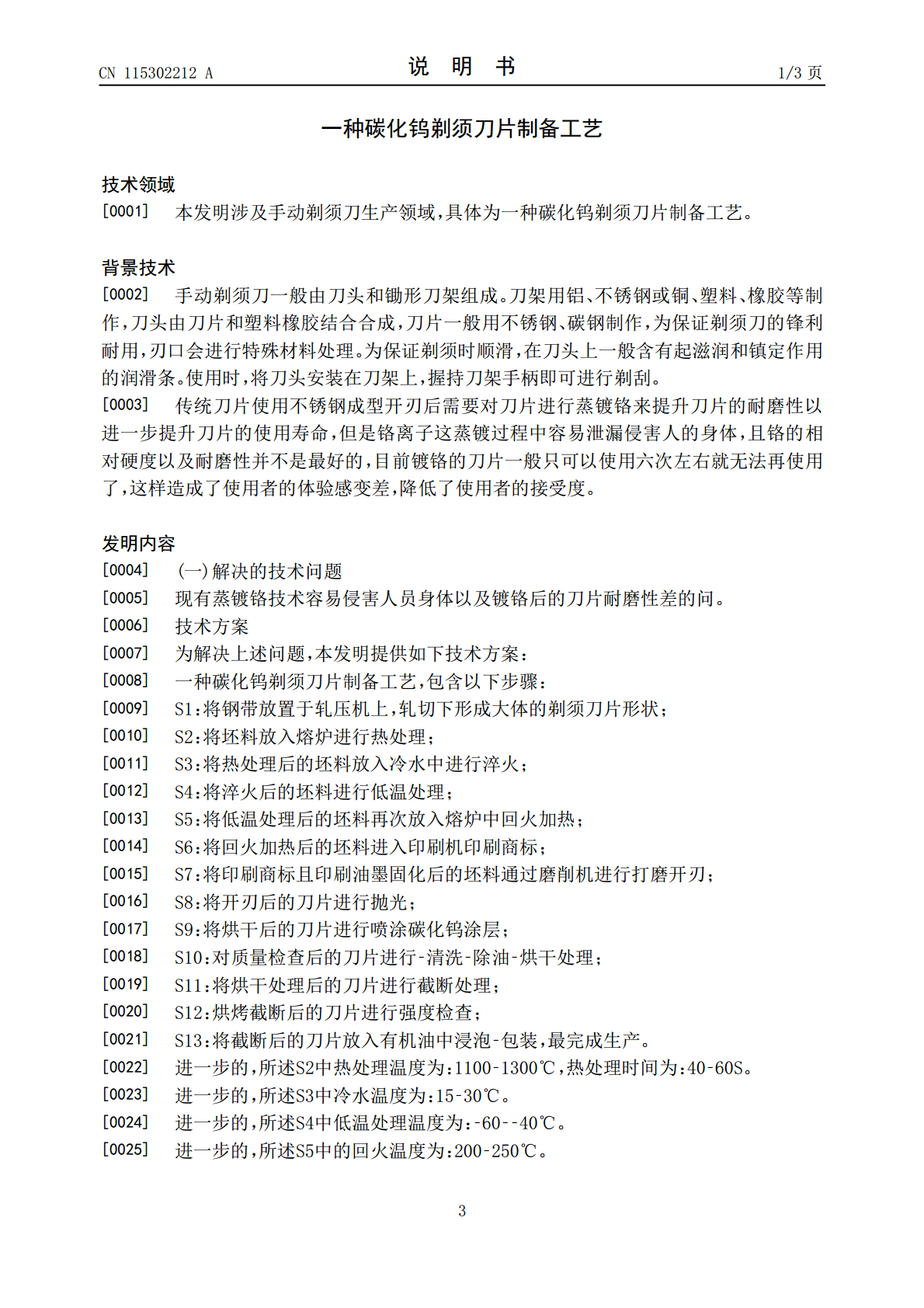

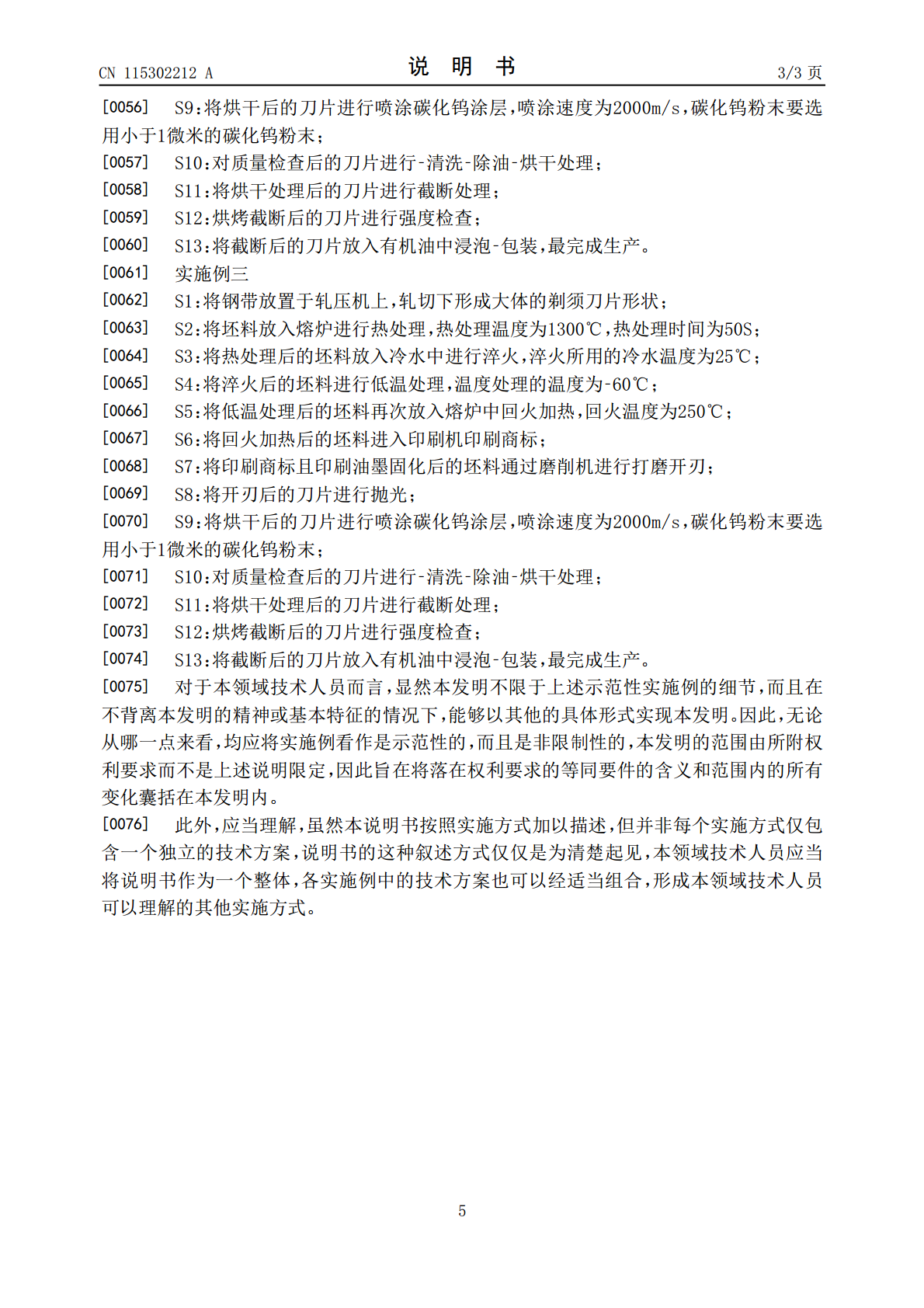

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115302212A(43)申请公布日2022.11.08(21)申请号202210972343.9(22)申请日2022.08.15(71)申请人江苏利宇剃须刀有限公司地址223700江苏省宿迁市泗阳经济开发区东区(洞庭湖路19号)(72)发明人朱汉钰(74)专利代理机构宿迁嵘锦专利代理事务所(普通合伙)32497专利代理师尹从明(51)Int.Cl.B23P15/40(2006.01)C23C24/04(2006.01)C21D1/18(2006.01)C21D9/18(2006.01)权利要求书1页说明书3页(54)发明名称一种碳化钨剃须刀片制备工艺(57)摘要本发明公开了一种碳化钨剃须刀片制备工艺，包含S1：将钢带轧切下形成大体的剃须刀片形状；S2：将坯料进行热处理；S3：将热处理后的坯料淬火；S4：将淬火后的坯料进行低温处理；S5：将低温处理后的坯料再次放入熔炉中回火加热；S6：将坯料印刷商标；S7：将坯料通过磨削机进行打磨开刃；S8：将开刃后的刀片进行抛光；S9：将烘干后的刀片进行喷涂碳化钨涂层；S10：对质量检查后的刀片进行‑清洗‑除油‑烘干处理；S11：将刀片进行截断处理；S12：对截断后的刀片进行强度检查；S13：将截断后的刀片放入有机油中浸泡‑包装。本发明使用喷涂碳化钨的方案替代传统的蒸镀铬的工艺，提升刀片的的耐磨性，增加使用寿命。CN115302212ACN115302212A权利要求书1/1页1.一种碳化钨剃须刀片制备工艺，其特征在于，包含以下步骤：S1：将钢带放置于轧压机上，轧切下形成大体的剃须刀片形状；S2：将坯料放入熔炉进行热处理；S3：将热处理后的坯料放入冷水中进行淬火；S4：将淬火后的坯料进行低温处理；S5：将低温处理后的坯料再次放入熔炉中回火加热；S6：将回火加热后的坯料进入印刷机印刷商标；S7：将印刷商标且印刷油墨固化后的坯料通过磨削机进行打磨开刃；S8：将开刃后的刀片进行抛光；S9：将烘干后的刀片进行喷涂碳化钨涂层；S10：对质量检查后的刀片进行‑清洗‑除油‑烘干处理；S11：将烘干处理后的刀片进行截断处理；S12：烘烤截断后的刀片进行强度检查；S13：将截断后的刀片放入有机油中浸泡‑包装，最完成生产。2.根据权利要求1所述的一种碳化钨剃须刀片制备工艺，其特征在于，所述S2中热处理温度为：1100‑1300℃，热处理时间为：40‑60S。3.根据权利要求1所述的一种碳化钨剃须刀片制备工艺，其特征在于，所述S3中冷水温度为：15‑30℃。4.根据权利要求1所述的一种碳化钨剃须刀片制备工艺，其特征在于，所述S4中低温处理温度为：‑60‑‑40℃。5.根据权利要求1所述的一种碳化钨剃须刀片制备工艺，其特征在于，所述S5中的回火温度为：200‑250℃。6.根据权利要求1所述的一种碳化钨剃须刀片制备工艺，其特征在于，所述S10中的出油工艺为酸洗工艺，酸洗液采用纯水与盐酸配合而制成，盐酸浓度为：3％。7.根据权利要求1所述的一种碳化钨剃须刀片制备工艺，其特征在于，所述S9中碳化钨涂层的喷涂速度为2000m/s。8.根据权利要求1所述的一种碳化钨剃须刀片制备工艺，其特征在于，所述S9中碳化钨涂层选用小于1微米的碳化钨粉末。2CN115302212A说明书1/3页一种碳化钨剃须刀片制备工艺技术领域[0001]本发明涉及手动剃须刀生产领域，具体为一种碳化钨剃须刀片制备工艺。背景技术[0002]手动剃须刀一般由刀头和锄形刀架组成。刀架用铝、不锈钢或铜、塑料、橡胶等制作，刀头由刀片和塑料橡胶结合合成，刀片一般用不锈钢、碳钢制作，为保证剃须刀的锋利耐用，刃口会进行特殊材料处理。为保证剃须时顺滑，在刀头上一般含有起滋润和镇定作用的润滑条。使用时，将刀头安装在刀架上，握持刀架手柄即可进行剃刮。[0003]传统刀片使用不锈钢成型开刃后需要对刀片进行蒸镀铬来提升刀片的耐磨性以进一步提升刀片的使用寿命，但是铬离子这蒸镀过程中容易泄漏侵害人的身体，且铬的相对硬度以及耐磨性并不是最好的，目前镀铬的刀片一般只可以使用六次左右就无法再使用了，这样造成了使用者的体验感变差，降低了使用者的接受度。发明内容[0004](一)解决的技术问题[0005]现有蒸镀铬技术容易侵害人员身体以及镀铬后的刀片耐磨性差的问。[0006]技术方案[0007]为解决上述问题，本发明提供如下技术方案：[0008]一种碳化钨剃须刀片制备工艺，包含以下步骤：[0009]S1：将钢带放置于轧压机上，轧切下形成大体的剃须刀片形状；[0010]S2：将坯料放入熔炉进行热处理；[0011]S3：将热处理后的坯料放入冷水中进行淬火；[0012]S4：将淬火后的坯料进行低温处理；[0013]S5：将低温处理
