一种分布式能源供热系统.pdf

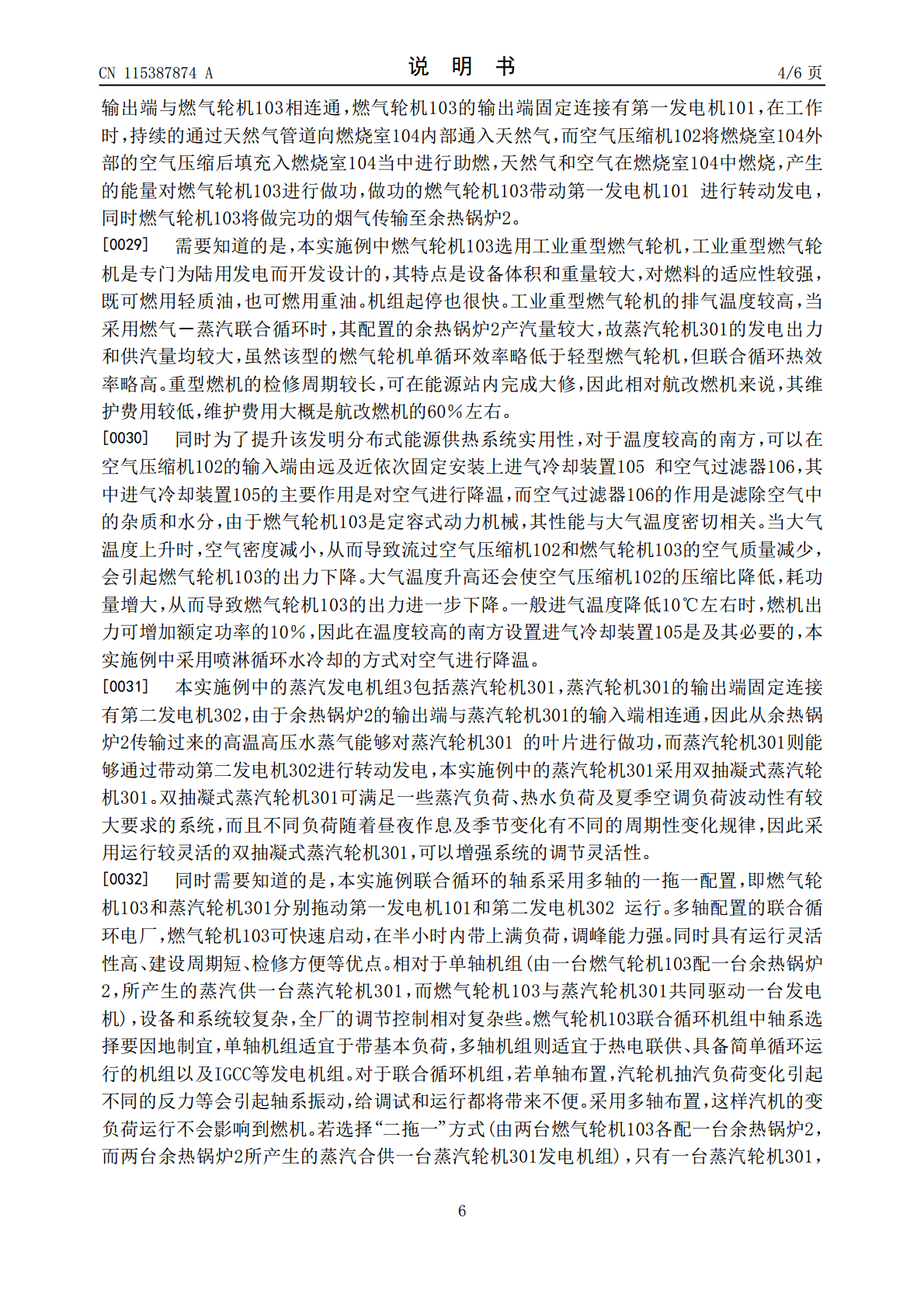

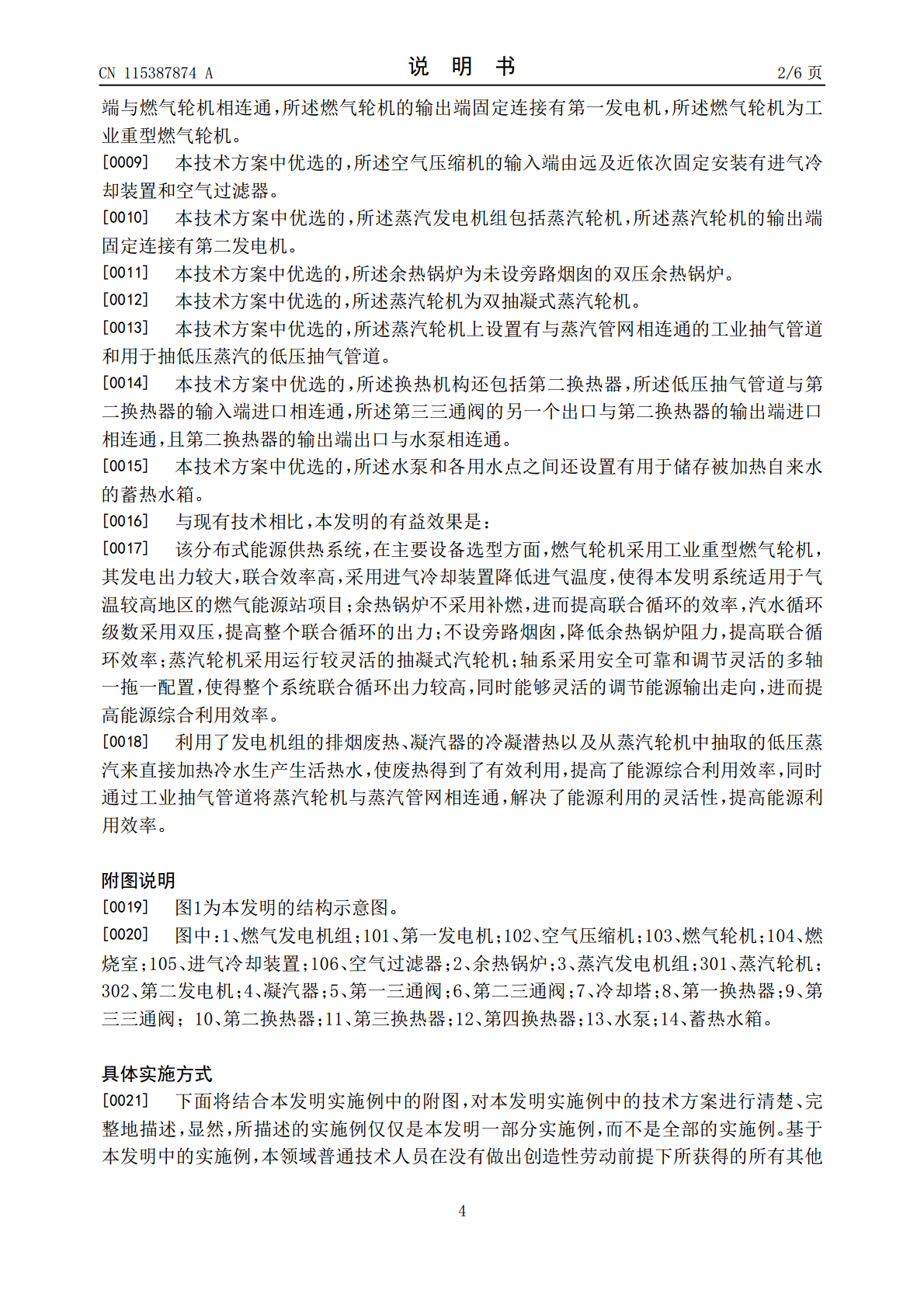

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115387874A(43)申请公布日2022.11.25(21)申请号202210975226.8F01D15/10(2006.01)(22)申请日2022.08.15F02C6/18(2006.01)F04B39/06(2006.01)(71)申请人国能龙源电力技术工程有限责任公F04B39/16(2006.01)司F23J15/06(2006.01)地址100039北京市海淀区西四环中路16F28B1/02(2006.01)号院1号楼12层1201室F28C1/00(2006.01)(72)发明人付尧(74)专利代理机构北京五洲洋和知识产权代理事务所(普通合伙)11387专利代理师刘春成(51)Int.Cl.F01K11/02(2006.01)F01K13/00(2006.01)F01K7/16(2006.01)F01K17/02(2006.01)权利要求书1页说明书6页附图1页(54)发明名称一种分布式能源供热系统(57)摘要本发明公开了一种分布式能源供热系统，涉及能源利用技术领域。包括包括燃气发电机组、蒸汽发电机组、第四换热器和凝汽器，所述燃气发电机组的排气端与余热锅炉的输入端相连通，所述余热锅炉的输出端与蒸汽发电机组的输入端相连通，所述余热锅炉的的排气端与第四换热器的输入端进口相连通，所述蒸汽发电机组的排乏汽端与凝汽器的输入端进口相连通。本发明在主要设备选型方面，燃气轮机采用工业重型燃气轮机，其发电出力较大，联合效率高，采用进气冷却装置降低进气温度，使得本发明系统适用于气温较高地区的燃气能源站项目；余热锅炉不采用补燃，进而提高联合循环的效率，汽水循环级数采用双压，提高整个联合循环的出力。CN115387874ACN115387874A权利要求书1/1页1.一种分布式能源供热系统，包括燃气发电机组(1)、蒸汽发电机组(3)、第四换热器(12)和凝汽器(4)，其特征在于：所述燃气发电机组(1)的排气端与余热锅炉(2)的输入端相连通，所述余热锅炉(2)的输出端与蒸汽发电机组(3)的输入端相连通，所述余热锅炉(2)的的排气端与第四换热器(12)的输入端进口相连通，所述蒸汽发电机组(3)的排乏汽端与凝汽器(4)的输入端进口相连通，所述凝汽器(4)的输出端进口通过管道连通有冷却塔(7)，所述第四换热器(12)的输出端出口和凝汽器(4)的输出端出口均与能够对自来水进行换热的换热机构相连通，所述换热机构的输出端还固定安装有用于将被加热的自来水泵(13)送至各用水点的水泵(13)。2.根据权利要求1所述的一种分布式能源供热系统，其特征在于：所述换热机构包括第一换热器(8)和第三换热器(11)，所述凝汽器(4)的输出端出口设置有第一三通阀(5)，所述第一三通阀(5)其中一个出口连通有第二三通阀(6)，且第一三通阀(5)另一个出口与第一换热器(8)的输入端进口相连通，所述第一换热器(8)的输入端出口与第二三通阀(6)其中一个出口相连通，且第二三通阀(6)的另一个出口与冷却塔(7)相连通，所述第一换热器(8)的输出端进口连通有自来水管，且第一换热器(8)的输出端出口连通有第三三通阀(9)，所述第三三通阀(9)其中一个出口与第三换热器(11)的输出端进口相连通，且第三换热器(11)的输入端与第四换热器(12)的输出端相互连通，所述第三换热器(11)的输出端出口与水泵(13)相连通。3.根据权利要求2所述的一种分布式能源供热系统，其特征在于：所述燃气发电机组(1)包括空气压缩机(102)、燃气轮机(103)和燃烧室(104)，所述燃烧室(104)连通有天然气管道，所述空气压缩机(102)的输出端与燃烧室(104)相连通，且燃烧室(104)的输出端与燃气轮机(103)相连通，所述燃气轮机(103)的输出端固定连接有第一发电机(101)，所述燃气轮机(103)为工业重型燃气轮机。4.根据权利要求3所述的一种分布式能源供热系统，其特征在于：所述空气压缩机(102)的输入端由远及近依次固定安装有进气冷却装置(105)和空气过滤器(106)。5.根据权利要求2所述的一种分布式能源供热系统，其特征在于：所述蒸汽发电机组(3)包括蒸汽轮机(301)，所述蒸汽轮机(301)的输出端固定连接有第二发电机(302)。6.根据权利要求2所述的一种分布式能源供热系统，其特征在于：所述余热锅炉(2)为未设旁路烟囱的双压余热锅炉。7.根据权利要求5所述的一种分布式能源供热系统，其特征在于：所述蒸汽轮机(301)为双抽凝式蒸汽轮机。8.根据权利要求7所述的一种分布式能源供热系统，其特征在于：所述蒸汽轮机(301)上设置有与蒸汽管网相连通的工业抽气管道和用于抽低压蒸汽的低压抽气管道。9.根据权利要求8所述的一种
