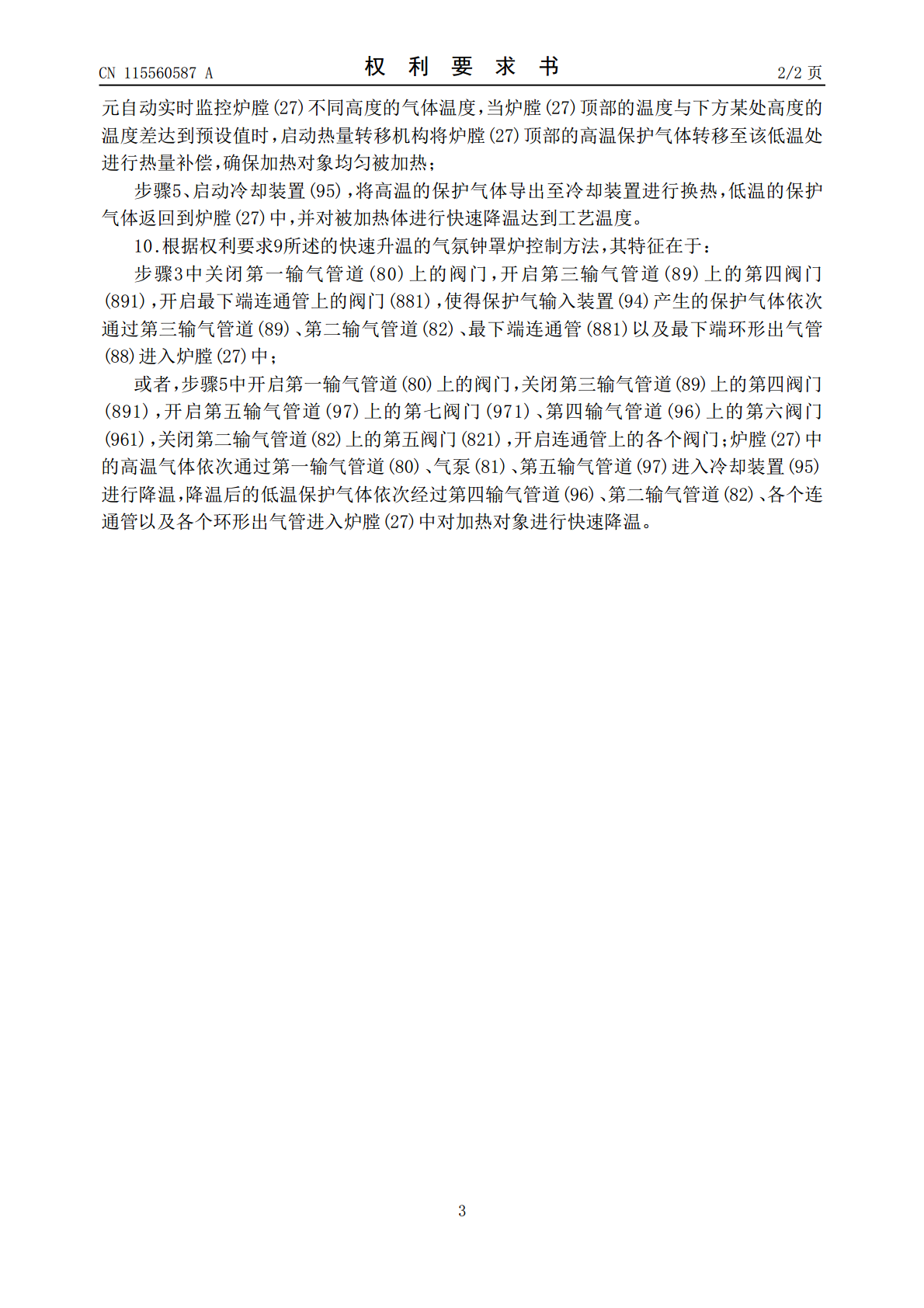

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115560587A(43)申请公布日2023.01.03(21)申请号202211285111.2(22)申请日2022.10.20(71)申请人广东昊达智能装备科技有限公司地址526000广东省肇庆市端州区阜通路泰宁工业园(羚山污水厂北侧)A2厂房(72)发明人严波徐能旺赖斌贤李毅邓江宾龙昭洪李进龙黄柱雄(74)专利代理机构北京成高专利代理事务所(普通合伙)16047专利代理师张杰(51)Int.Cl.F27B11/00(2006.01)F27D7/06(2006.01)F27D19/00(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种快速升温的气氛钟罩炉及其控制方法(57)摘要本发明涉及一种快速升温的气氛钟罩炉及其控制方法，包括炉体(21)，在炉体(21)内部空腔设有环形保温层(22)，保温层(22)内部为炉膛(27)，在炉膛(27)内设有上加热体(23)、下加热体(24)以及中心加热体(25)，上加热体(23)和下加热体(24)安装在炉膛(27)内壁上形成加热环，中心加热体(25)位于炉膛(27)中心部位，加热对象位于加热环与中心加热体(25)之间。本发明使用硅碳棒做为加热体，并且设置上下层布置以及中心布置的方式，在产品承受范围内加速产品的升温速率达到20℃/min，最终达到提高生产效率的目的。CN115560587ACN115560587A权利要求书1/2页1.一种快速升温的气氛钟罩炉，包括炉体(21)，在炉体(21)内部空腔设有环形保温层(22)，保温层(22)内部为炉膛(27)，其特征在于：在炉膛(27)内设有上加热体(23)、下加热体(24)以及中心加热体(25)，上加热体(23)和下加热体(24)安装在炉膛(27)内壁上形成加热环，中心加热体(25)位于炉膛(27)中心部位，加热对象位于加热环与中心加热体(25)之间。2.根据权利要求1所述的快速升温的气氛钟罩炉，其特征在于：上加热体(23)、下加热体(24)以及中心加热体(25)为硅碳棒。3.根据权利要求2所述的快速升温的气氛钟罩炉，其特征在于：上加热体(23)、下加热体(24)以及中心加热体(25)采用三相Y型接法。4.根据权利要求1‑3中任何一项所述的快速升温的气氛钟罩炉，其特征在于：温气氛钟罩炉(2)安装在炉架(1)上，炉架(1)周围还设有物料升降架(3)、电气控制柜(4)、气氛控制柜(5)、加湿器(6)以及真空泵(8)。5.根据权利要求4所述的快速升温的气氛钟罩炉，其特征在于：还包括热量转移机构，包括第一输气管道(80)和第二输气管道(82)，第一输气管道(80)一端位于炉膛(27)顶部收集高温保护气体，第一输气管道(80)另一端通过气泵(81)与第二输气管道(82)一端连通，第二输气管道(82)与气泵(81)位于炉膛(27)外部，环形保温层(22)设有空腔(28)，所述第二输气管道(82)另一端深入所述空腔(28)中，所述第二输气管道(82)并联多个连通管，每个连通管与一个环形出气管连接，每个环形出气管位于炉膛(27)不同的垂直高度；炉膛(27)顶端的高温保护气体进入第一输气管道(80)中，通过气泵(81)送入第二输气管道(82)，再通过连通管进入到炉膛(27)下端的环形出气管并排出，将炉膛(27)最上端的高温气体转移至炉膛(27)下端，使得炉膛(27)内的温度均匀，确保烧结质量。6.根据权利要求5所述的快速升温的气氛钟罩炉，其特征在于：包括多个热电偶，每个热电偶位于不同的高度，每个热电偶上方或下方设有一个环形出气管，控制单元能够根据不同的热电偶采集的温度值，从而启动对应的环形出气管输出高温保护气体针对该高度的加热对象进行热量补偿。7.根据权利要求6所述的快速升温的气氛钟罩炉，其特征在于：每个连通管上设有一阀门，从而使得各个环形出气管能够相互独立工作。8.根据权利要求7所述的快速升温的气氛钟罩炉，其特征在于：还包括第三输气管道(89)，第三输气管道(89)上设有第四阀门(891)，第三输气管道(89)一端连接在第二输气管道(82)上，第三输气管道(89)另一端连接保护气输入装置(94)；第三输气管道(89)中间部位通过第五输气管道(97)与冷却装置(95)的进入端连接，第五输气管道(97)上设有第七阀门(971)，冷却装置(95)输出端通过第四输气管道(96)与第二输气管道(82)连接，第四输气管道(96)上设有第六阀门(961)；第二输气管道(82)上设有第五阀门(821)。9.一种权利要求8所述的快速升温的气氛钟罩炉控制方法，包括以下步骤：步骤1、将被加热对象送入气氛钟罩炉的炉膛(27)内，然后对炉体(21)进行密封；步骤2、启动真空泵(8)对炉体(21)进行
