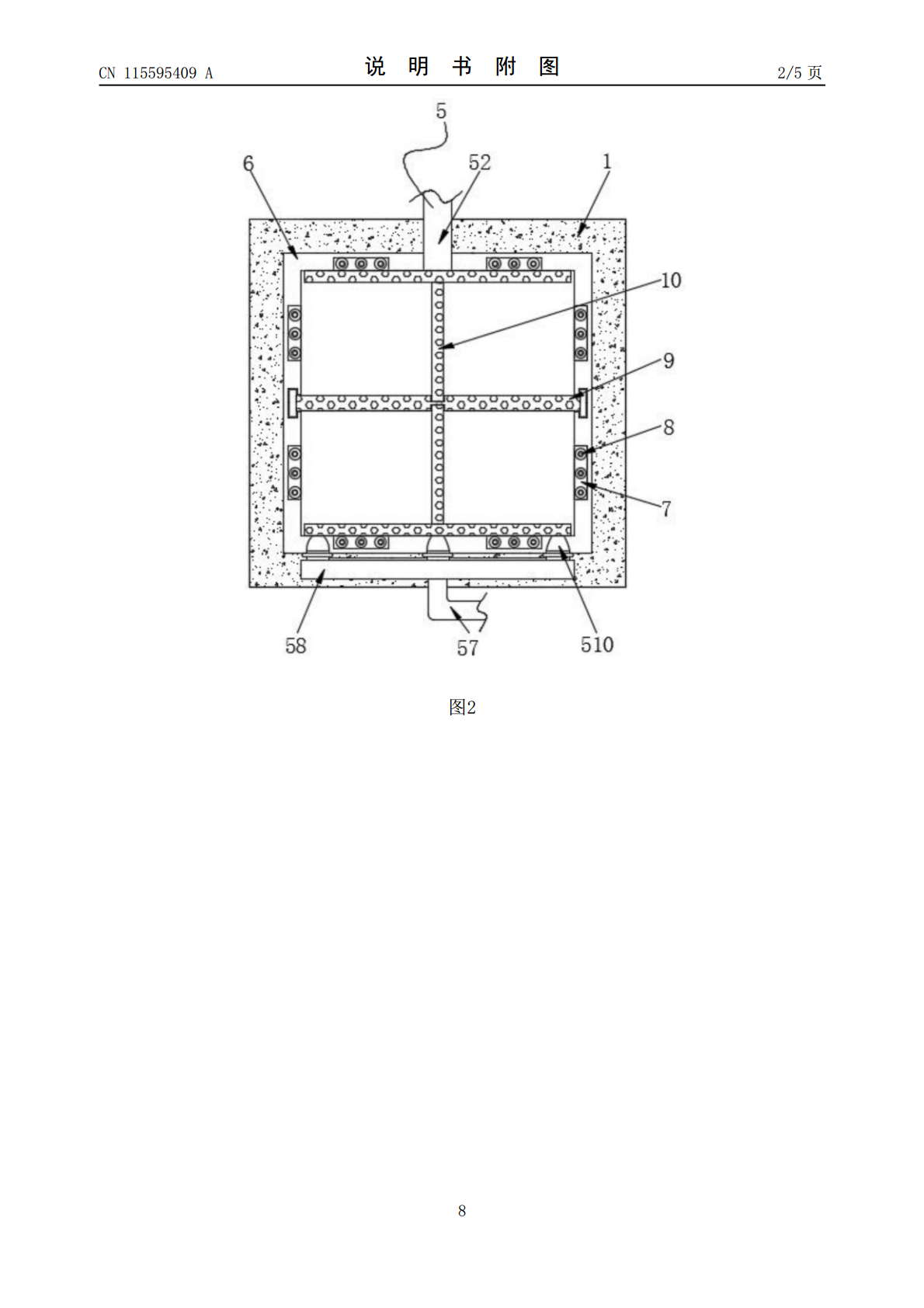

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115595409A(43)申请公布日2023.01.13(21)申请号202211111149.8(22)申请日2022.09.13(71)申请人东台丰华炉业有限公司地址224000江苏省盐城市东台市台南工业园区丰华炉业(72)发明人丁乾根蒋桃华金鑫(74)专利代理机构盐城汇聪知识产权代理事务所(普通合伙)32581专利代理师王金燃(51)Int.Cl.C21D1/34(2006.01)C21D9/00(2006.01)F27D17/00(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种箱式回火炉热量循环利用机构(57)摘要本发明公开了一种箱式回火炉热量循环利用机构，本发明通过以下技术方案予以实现：一种箱式回火炉热量循环利用机构，包括炉体以及通过合页铰接于炉体正面的活动门，还包括储水箱，炉体一侧的底部固定连接有固定框，所述炉体的表面设置有热量利用机构；热量利用机构包括排气扇，且排气扇的进风口连通有抽气管，本发明涉及箱式回火炉技术领域。该箱式回火炉热量循环利用机构，可实现将炉体内部的余热进行回收利用，将热量一分为二，一部分热量用于对水的加热处理，另一部分的热量则由下至上重新输送至炉体内部，实现工件的均匀热量，有效减少了供热成本，同时也实现了热量循环利用的特点，节能环保，提高了回火炉的利用率。CN115595409ACN115595409A权利要求书1/1页1.一种箱式回火炉热量循环利用机构，包括炉体(1)以及通过合页铰接于炉体(1)正面的活动门(2)，其特征在于：还包括储水箱(3)，所述炉体(1)一侧的底部固定连接有固定框(4)，所述炉体(1)的表面设置有热量利用机构(5)；所述热量利用机构(5)包括排气扇(51)，且排气扇(51)的进风口连通有抽气管(52)，所述排气扇(51)的出风口连通有出气管(53)，所述出气管(53)的内部固定连接有单向阀(55)，所述出气管(53)表面底部的一侧连通有竖管(54)，所述固定框(4)内壁的一侧通过支撑台固定连接有压力泵(56)，所述竖管(54)的底端贯穿固定框(4)并延伸至固定框(4)的内部，所述竖管(54)延伸至固定框(4)内部的一端与压力泵(56)的进气口相连通，所述压力泵(56)的出气口连通有排气管(57)，所述炉体(1)的内部固定连接有分气管(58)，且分气管(58)表面的顶部固定连接有出气嘴(510)，所述竖管(54)的内部固定连接有电磁阀(59)，所述储水箱(3)内壁的顶部和底部之间固定连接有导热管(511)，所述储水箱(3)内壁的一侧固定连接有温度传感器(512)。2.根据权利要求1所述的一种箱式回火炉热量循环利用机构，其特征在于：所述排气管(57)的一端与分气管(58)表面的底部相连通，所述出气管(53)的底端贯穿储水箱(3)并延伸至储水箱(3)的内部，所述出气管(53)延伸至储水箱(3)内部的一端与导热管(511)的顶端相连通。3.根据权利要求1所述的一种箱式回火炉热量循环利用机构，其特征在于：所述炉体(1)的内壁固定连接有保温板(6)，所述抽气管(52)的底端依次贯穿炉体(1)和保温板(6)并延伸至保温板(6)的内部。4.根据权利要求3所述的一种箱式回火炉热量循环利用机构，其特征在于：所述保温板(6)的内壁开设有加热槽(7)，且加热槽(7)的内部固定连接有电加热管(8)。5.根据权利要求1所述的一种箱式回火炉热量循环利用机构，其特征在于：所述炉体(1)内壁的两侧之间滑动连接有放置板(9)，且放置板(9)的顶部和底部均滑动连接有T形架(10)。6.根据权利要求1所述的一种箱式回火炉热量循环利用机构，其特征在于：所述炉体(1)的正面且位于活动门(2)的顶部固定连接有安装框(11)，且安装框(11)的底部开设有出气孔(12)，所述炉体(1)顶部的一侧固定连接有鼓风机(14)，且鼓风机(14)的出气口连通有连接管(13)，所述连接管(13)的一端与安装框(11)顶部的一侧相连通。7.根据权利要求1所述的一种箱式回火炉热量循环利用机构，其特征在于：所述活动门(2)正面的一侧通过把手固定连接有压力开关(16)，且压力开关(16)的输出端通过导线与中央处理系统(15)的输入端电性连接，所述中央处理系统(15)的输出端通过导线分别与单向阀(55)、电磁阀(59)、排气扇(51)、鼓风机(14)以及压力泵(56)的输入端电性连接。8.根据权利要求7所述的一种箱式回火炉热量循环利用机构，其特征在于：所述中央处理系统(15)的输入端通过导线与温度传感器(512)的输出端电性连接。2CN115595409A说明书1/4页一种箱式回火炉热量循环利用机构技术领域[0001]本发明涉及箱式回火炉技术领域，具体为一
