一种高效节能减排导流储能安全锅架.pdf

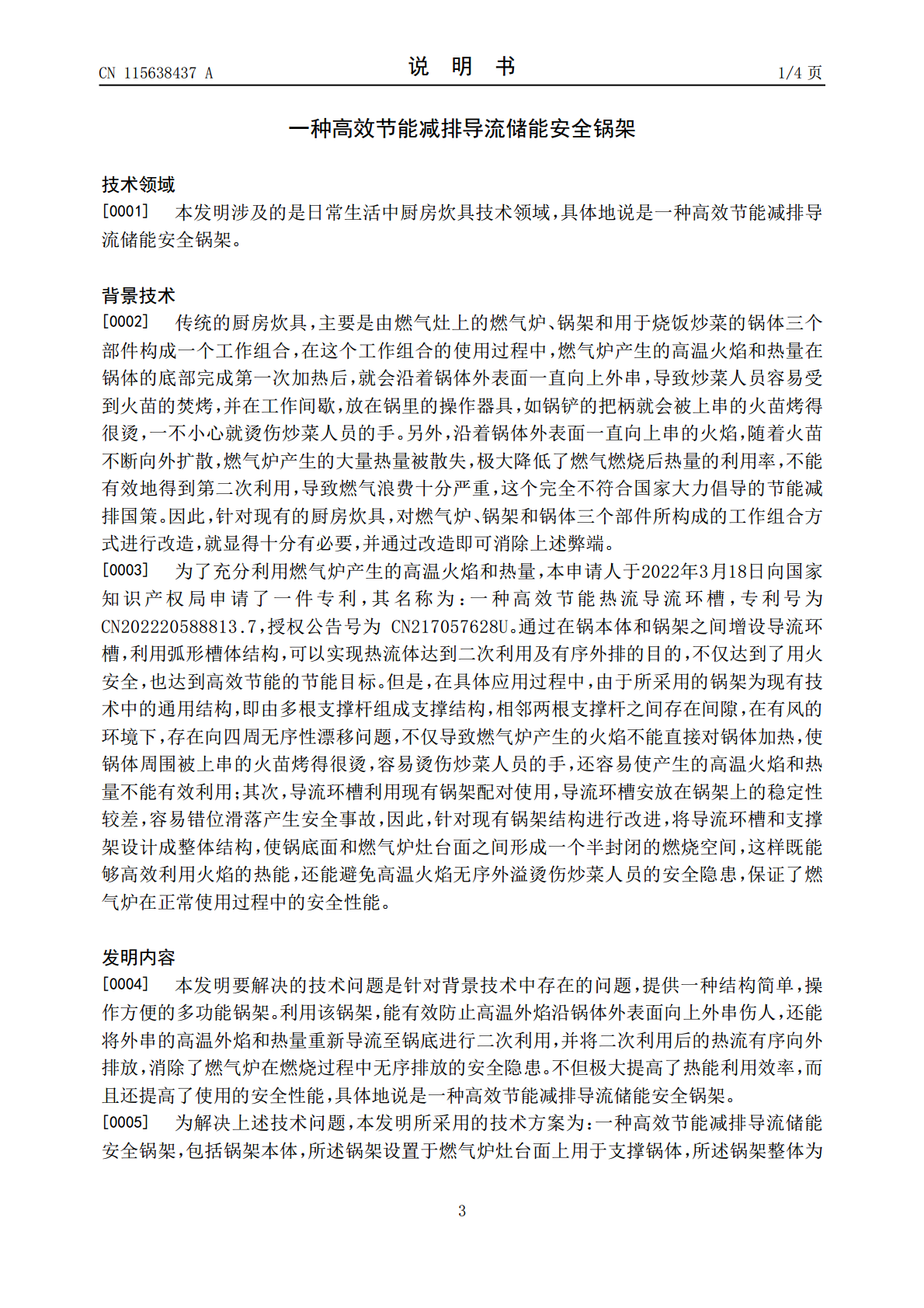

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115638437A(43)申请公布日2023.01.24(21)申请号202211389717.0(22)申请日2022.11.08(71)申请人张沛子义地址550000贵州省贵阳市云岩区甲秀北路8号恒大帝景28栋10层6号(72)发明人张沛子义张碧越黄朝霞(74)专利代理机构遵义浩嘉知识产权代理事务所(普通合伙)52112专利代理师石文义(51)Int.Cl.F24C3/00(2006.01)F24C15/10(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种高效节能减排导流储能安全锅架(57)摘要本发明公开了一种高效节能减排导流储能安全锅架，包括锅架本体，所述锅架设于燃气炉灶台面上用于支撑锅体，所述锅架整体为两端开口的筒体结构，在锅架的中上部侧面上设有与其内腔相通的导流孔，而在其中下部侧面上设有与其内腔相通的进气孔，支撑于锅架上端的锅体与支撑于燃气炉灶台上的锅架构成一个燃烧空间。采用本发明所述的锅架，利用锅架与锅体之间形成的储能空间，将热流导流至锅底二次利用，再利用导流孔实现有序外排，并利用进气孔给燃气提供足够的氧气，提高燃气的燃烧率及利用价值，达到高效节能减排的目标，其安全效益、经济效益和社会效益十分明显，具有结构简单，成本低，操作及使用方便，其适用性极强，适合推广使用。CN115638437ACN115638437A权利要求书1/1页1.一种高效节能减排导流储能安全锅架，包括锅架(1)本体，所述锅架(1)设置于燃气炉灶台面上用于支撑锅体，其特征在于：所述锅架(1)整体为两端开口的筒体结构，在所述锅架(1)的中上部侧壁上设有与其内腔相通的导流孔(11)，而在其中下部侧壁上设有与其内腔相通的进气孔(12)，支撑于锅架(1)上端的锅体与支撑于燃气炉灶台上的锅架(1)构成一个燃烧空间。2.根据权利要求1所述的一种高效节能减排导流储能安全锅架，其特征在于：所述锅架(1)顶部为上沿端面(13)，而其底部为下沿面(14)，其中，所述上沿端面(13)与锅体外形结构相匹配，而其下沿面(14)围成一个平面结构，所述锅架(1)通过下沿面(14)设置于燃气炉灶台面上，并通过上沿端面(13)用于支撑锅体，所述锅架(1)通过上沿端面(13)与锅体的锅底面之间形成密封结构。3.根据权利要求2所述的一种高效节能减排导流储能安全锅架，其特征在于：所述导流孔(11)设有一个或多个，所述导流孔(11)设置于靠近上沿端面(13)一侧的筒体上，在锅体的锅底面和导流孔(11)上边缘之间形成一个储能空间(15)。4.根据权利要求2所述的一种高效节能减排导流储能安全锅架，其特征在于：所述进气孔(12)设有一个或多个，多个进气孔(12)沿筒体的周向呈环状均布于靠近下沿面(14)一侧的筒体上。5.根据权利要求2所述的一种高效节能减排导流储能安全锅架，其特征在于：所述锅架(1)整体为上大下小的倒锥形筒体结构、上下等径的筒体结构、上小下大的锥形筒体结构、异形筒体结构、多面体筒体结构或方体结构中的任意一种。6.根据权利要求1所述的一种高效节能减排导流储能安全锅架，其特征在于：所述锅架(1)采用耐温材料制作而成。2CN115638437A说明书1/4页一种高效节能减排导流储能安全锅架技术领域[0001]本发明涉及的是日常生活中厨房炊具技术领域，具体地说是一种高效节能减排导流储能安全锅架。背景技术[0002]传统的厨房炊具，主要是由燃气灶上的燃气炉、锅架和用于烧饭炒菜的锅体三个部件构成一个工作组合，在这个工作组合的使用过程中，燃气炉产生的高温火焰和热量在锅体的底部完成第一次加热后，就会沿着锅体外表面一直向上外串，导致炒菜人员容易受到火苗的焚烤，并在工作间歇，放在锅里的操作器具，如锅铲的把柄就会被上串的火苗烤得很烫，一不小心就烫伤炒菜人员的手。另外，沿着锅体外表面一直向上串的火焰，随着火苗不断向外扩散，燃气炉产生的大量热量被散失，极大降低了燃气燃烧后热量的利用率，不能有效地得到第二次利用，导致燃气浪费十分严重，这个完全不符合国家大力倡导的节能减排国策。因此，针对现有的厨房炊具，对燃气炉、锅架和锅体三个部件所构成的工作组合方式进行改造，就显得十分有必要，并通过改造即可消除上述弊端。[0003]为了充分利用燃气炉产生的高温火焰和热量，本申请人于2022年3月18日向国家知识产权局申请了一件专利，其名称为：一种高效节能热流导流环槽，专利号为CN202220588813.7，授权公告号为CN217057628U。通过在锅本体和锅架之间增设导流环槽，利用弧形槽体结构，可以实现热流体达到二次利用及有序外排的目的，不仅达到了用火安全，也达到高效节能的节能目标。但是，在具体应用过程中，由于所采用的锅架为现有技术中
