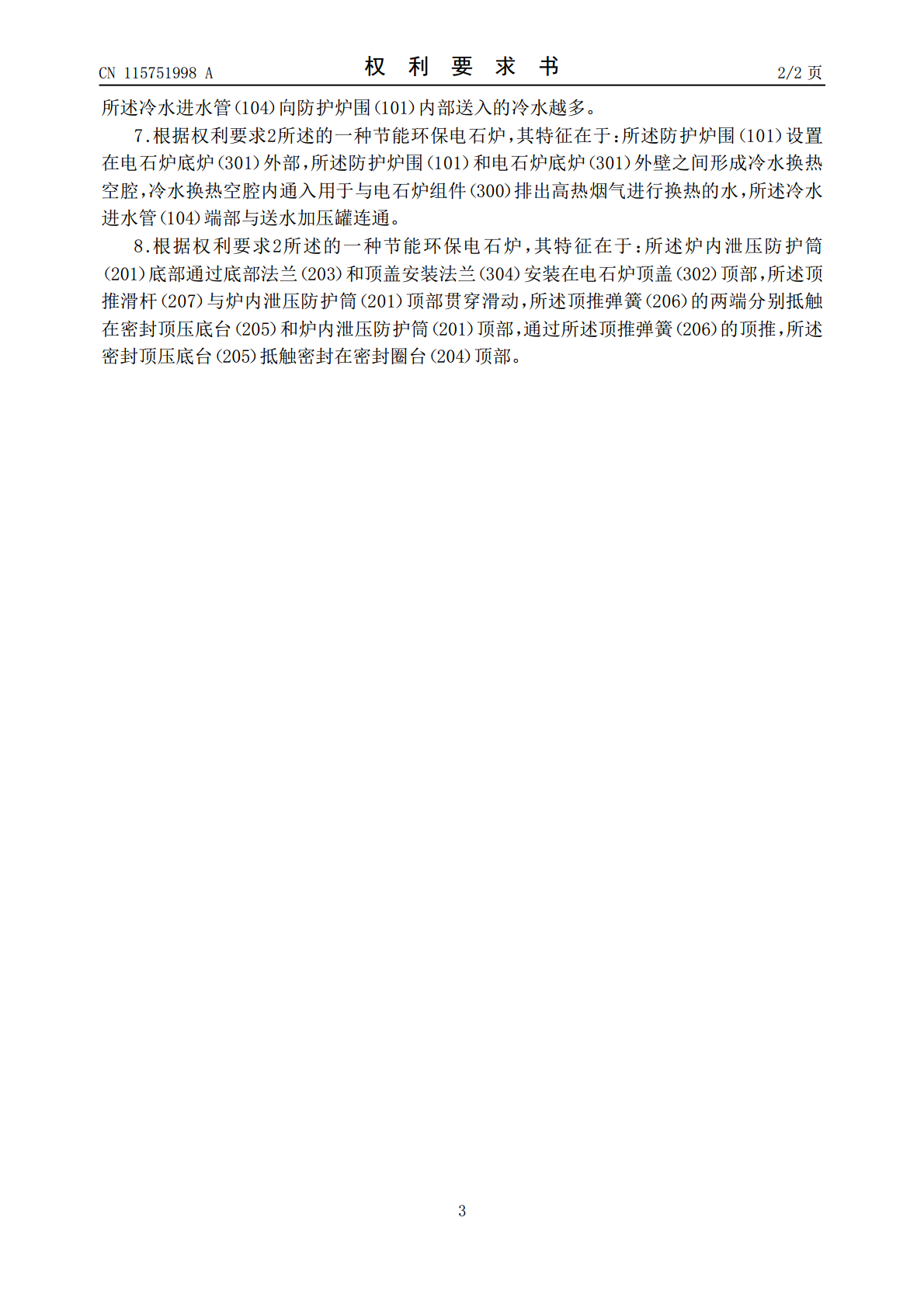

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115751998A(43)申请公布日2023.03.07(21)申请号202211517616.7(22)申请日2022.11.30(71)申请人安徽华塑股份有限公司地址233295安徽省滁州市定远县炉桥镇(72)发明人李毅丁顶章璟嵩欧明乐(74)专利代理机构安徽维则柔嘉知识产权代理事务所(普通合伙)34252专利代理师谷金颖(51)Int.Cl.F27D21/00(2006.01)F27D19/00(2006.01)F27D17/00(2006.01)F27D9/00(2006.01)F16F15/067(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种节能环保电石炉(57)摘要本发明公开了一种节能环保电石炉，包括环保节能外壁防护炉围组件，所述环保节能外壁防护炉围组件设置在电石炉组件的外部，所述电石炉组件顶部设置有炉内泄压防护组件，所述环保节能外壁防护炉围组件在电石炉组件外部形成高温烟气换热和保温结构，本发明使用时，环保节能外壁防护炉围组件内水温升高时，底座铜管内的气体受热膨胀，此时会带动顶紧活塞上移，此时导向外套座管在导向轴杆外部上移，由于座管凸滑杆和螺旋滑槽的配合，此时冷水进水球头在冷水进水球管内转动，此时进水球槽与冷水进水管正对形成冷水送水结构，冷水进水管和进水球槽正对的槽口越大，单位时间内，冷水进水管向防护炉围内部送入的冷水越多。CN115751998ACN115751998A权利要求书1/2页1.一种节能环保电石炉，包括环保节能外壁防护炉围组件（100），其特征在于：所述环保节能外壁防护炉围组件（100）设置在电石炉组件（300）的外部，所述电石炉组件（300）顶部设置有炉内泄压防护组件（200），所述环保节能外壁防护炉围组件（100）在电石炉组件（300）外部形成高温烟气换热和保温结构，所述炉内泄压防护组件（200）在电石炉组件（300）顶部形成自动泄压排气结构；所述环保节能外壁防护炉围组件（100）包括防护炉围（101）和安装顶座帽管（114），所述防护炉围（101）内壁上设置有多个高温烟气换热管（102），所述高温烟气换热管（102）两端均设置有换热出气管（119），所述防护炉围（101）顶部和一侧设置有热水排水管（103）和冷水进水管（104），所述冷水进水管（104）上设置有冷水进水球管（105），所述冷水进水球管（105）内部转动设置有冷水进水球头（106），所述冷水进水球头（106）上设置有进水球槽（107），且冷水进水球头（106）顶部固定设置有转动轴杆（108），所述转动轴杆（108）顶部固定设置有导向轴杆（109），所述导向轴杆（109）上设置有螺旋滑槽（110），所述安装顶座帽管（114）底部固定设置有底座铜管（118），且安装顶座帽管（114）上贯穿滑动设置有支撑臂滑杆（113），所述支撑臂滑杆（113）底部设置有顶紧活塞（117）和顶紧台（116），且支撑臂滑杆（113）顶部设置有导向外套座管（111），所述导向外套座管（111）内壁设置有座管凸滑杆（112），所述支撑臂滑杆（113）顶部杆体上套设有顶紧弹簧（115）。2.根据权利要求1所述的一种节能环保电石炉，其特征在于：所述炉内泄压防护组件（200）包括炉内泄压防护筒（201），所述炉内泄压防护筒（201）底部设置有底部法兰（203）和泄压口（202），且炉内泄压防护筒（201）内腔的底部固定设置有密封圈台（204），所述炉内泄压防护筒（201）顶部贯穿滑动设置有顶推滑杆（207），所述顶推滑杆（207）底部固定设置有密封顶压底台（205），且顶推滑杆（207）上套设有顶推弹簧（206）；所述电石炉组件（300）包括电石炉底炉（301），所述电石炉底炉（301）顶部设置有电石炉顶盖（302），所述电石炉顶盖（302）上设置有炉内电极（303）、顶盖安装法兰（304）和高温烟气排出管（305）。3.根据权利要求1所述的一种节能环保电石炉，其特征在于：所述安装顶座帽管（114）底面固定设置在防护炉围（101）顶部，所述支撑臂滑杆（113）在安装顶座帽管（114）上贯穿上下滑动，所述顶紧活塞（117）在底座铜管（118）内上下滑动，所述顶紧台（116）在安装顶座帽管（114）内上下滑动，所述顶紧弹簧（115）的两端分别抵触在顶紧台（116）和安装顶座帽管（114）顶部，通过所述顶紧弹簧（115）的顶推，所述顶紧活塞（117）自然向下。4.根据权利要求1所述的一种节能环保电石炉，其特征在于：所述顶紧活塞（117）和底座铜管（118）底部管体之间设置有空腔，空腔内充入热系数高的气体，所述底座铜管（118）内热系数高的气体在周围温度升高时，形成对所述顶紧活塞（1
